详解modbus TCP通讯，并利用其实现欧姆龙PLC和西门子PLC的通讯

 引言

       大家好，之前需要更新的MQTT通讯【2】因为硬件不足还不能发布出来，但最近在项目中涉及到西门子和欧姆龙之间的modbus TCP通讯，想到modbus TCP通讯是个非常常见并广泛使用的通讯协议，今天就结合最近做的测试给大家好好讲解一下，先提示一下，这边只给大家讲解如何实现，至于报文是什么，如何用socket来编写功能块或dll这边不会讲解，这块我会根据私信的小伙伴数量来考虑要不要出一篇如何用ST语言来编写modbus TCP功能块的博客。

硬件

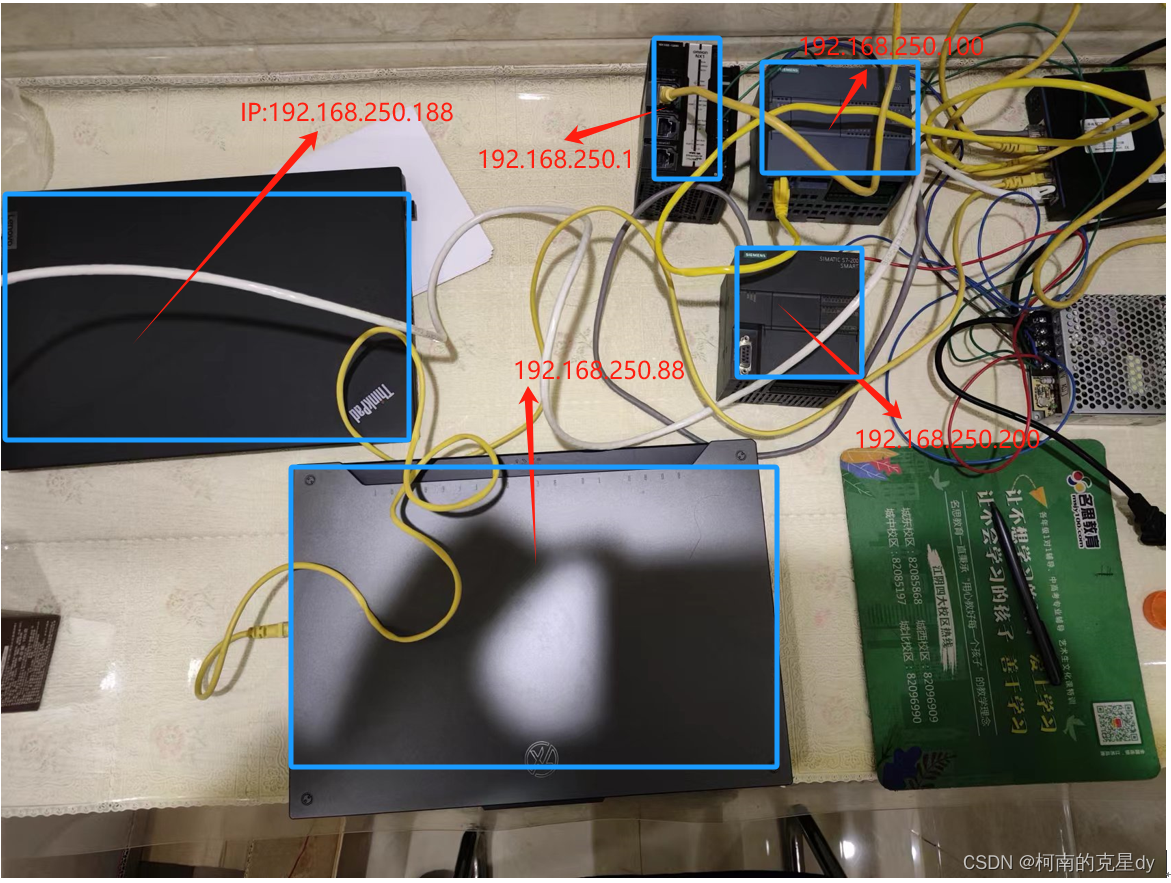

        先请出我们今天测试的主角，他们分别是西门子200smart（IP地址192.168.250.200），西门子1200（IP地址192.168.250.100），欧姆龙NX102（IP地址192.168.250.1），电脑ThinkPad T14（IP地址192.168.250.188），电脑天选3（IP地址192.168.250.88），设置他们的IP在同一网段，

测试内容

       我们将测试以下三大内容：

     （1）使用modbus TCP的仿真软件实现modbus TCP通讯；

     （2）使用仿真软件分别实现与西门子200smart及欧姆龙NX102的通讯；

     （3）实现西门子200smart和欧姆龙NX102的通讯，西门子1200和NX102的通讯；

仿真软件的modbus TCP通讯

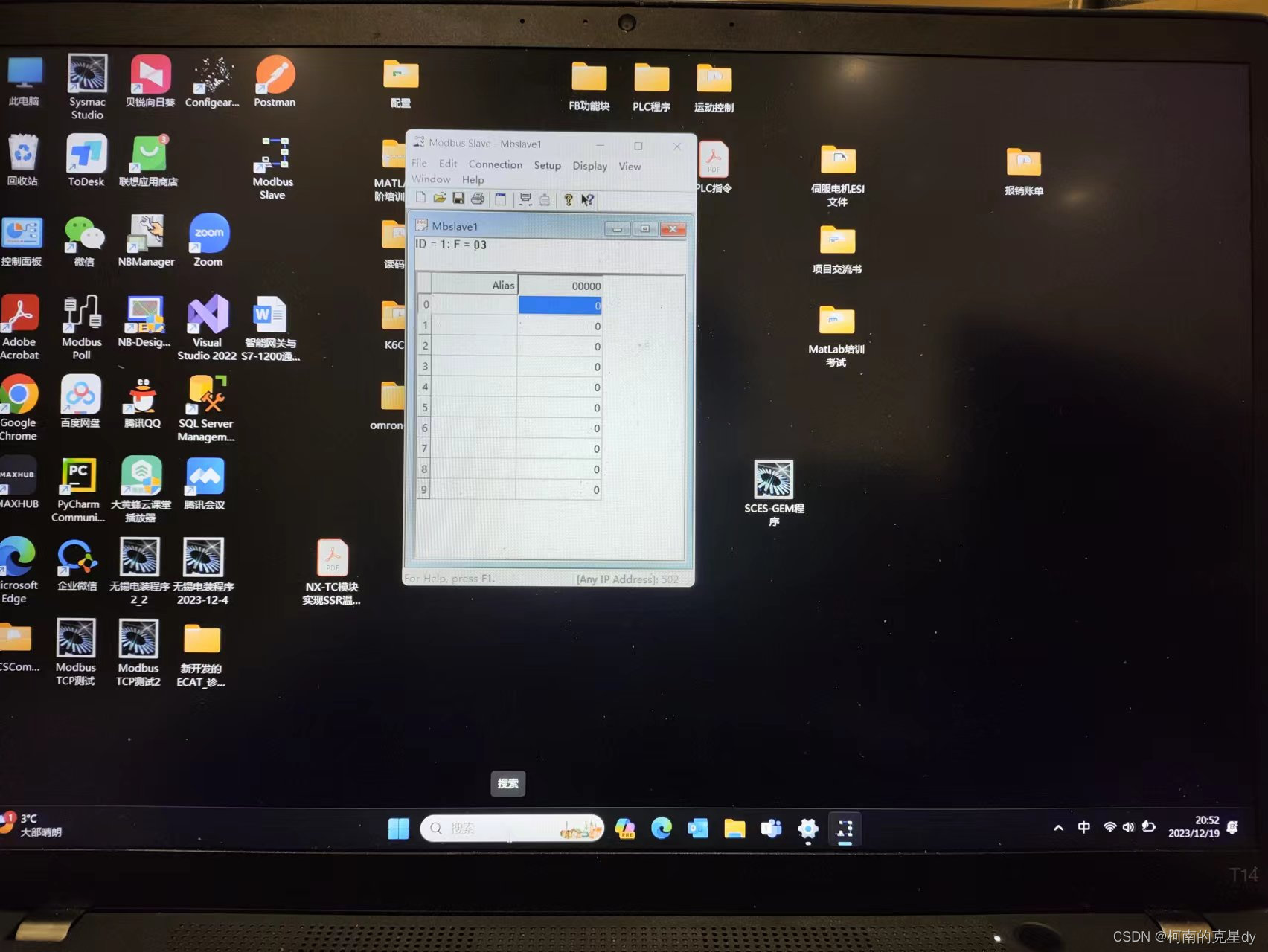

我们先分别在两台电脑上开启modbus服务器和客户端，这边以ThinkPad这台电脑为服务器如下图

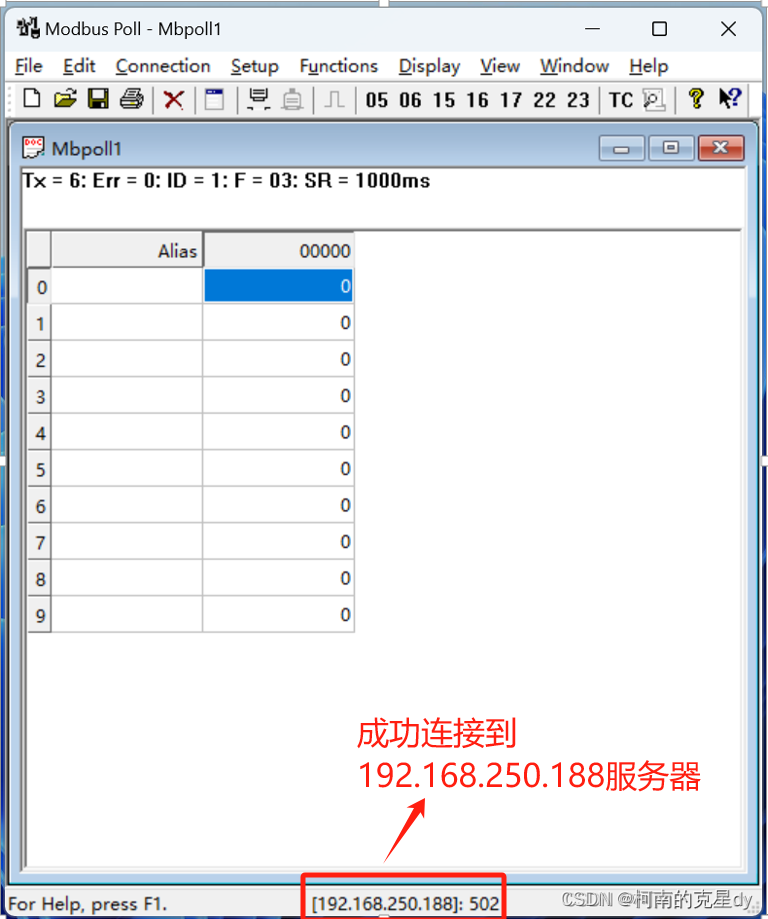

天选3这台电脑当成客户端，去连接服务器，如下图

接下来我做读写线圈，读写保存寄存器测试，输入寄存器，输入线圈测试

输入线圈测试（只读）

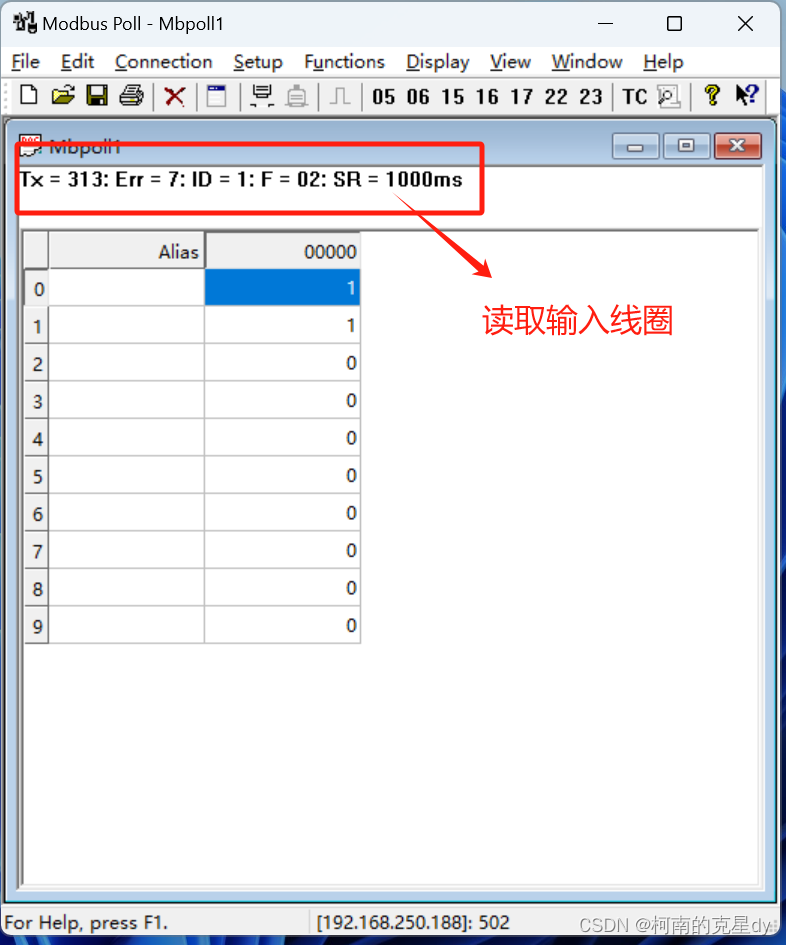

客户端：

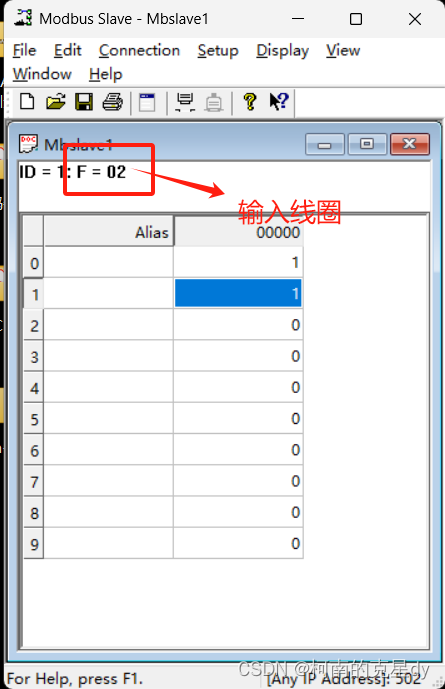

服务器：

结果：读取成功！

输出线圈测试（读写）

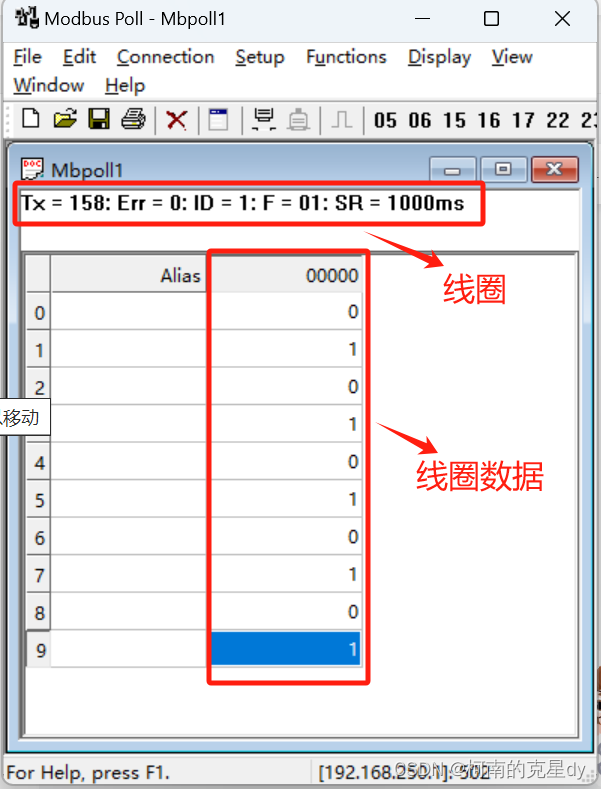

客户端：

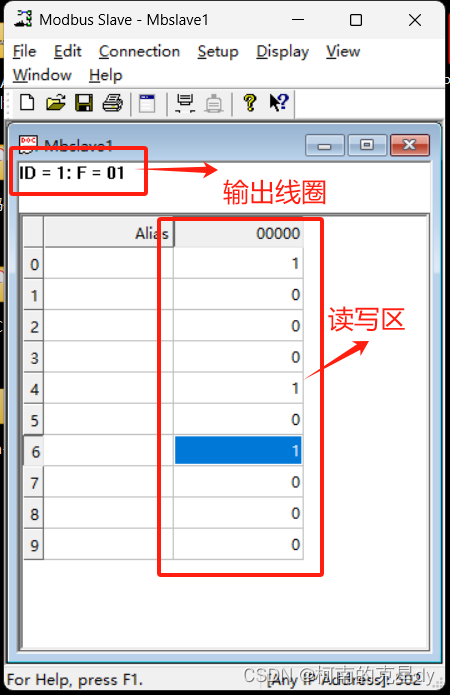

服务器：

结果：读写成功！

输入寄存器（只读）

客户端：

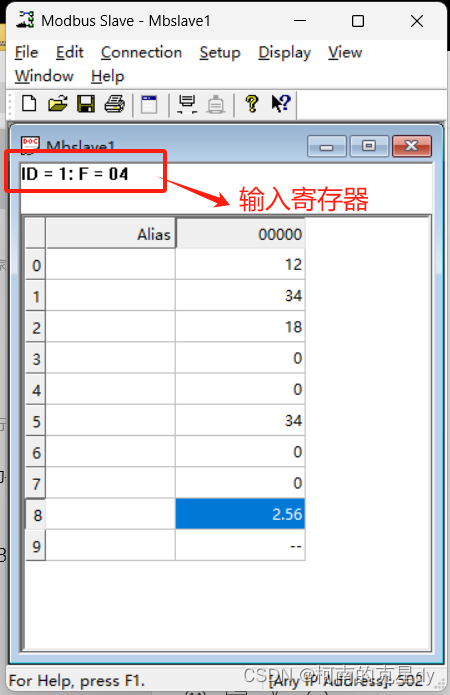

服务器：

结果：读取成功！

保持寄存器（读写）

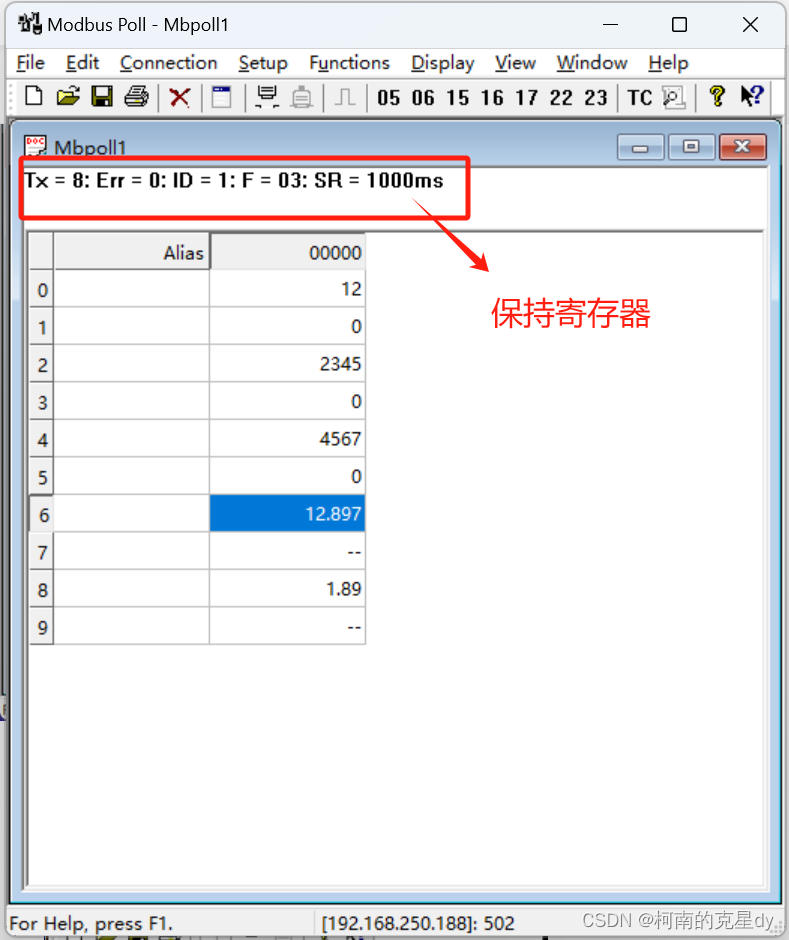

客户端：

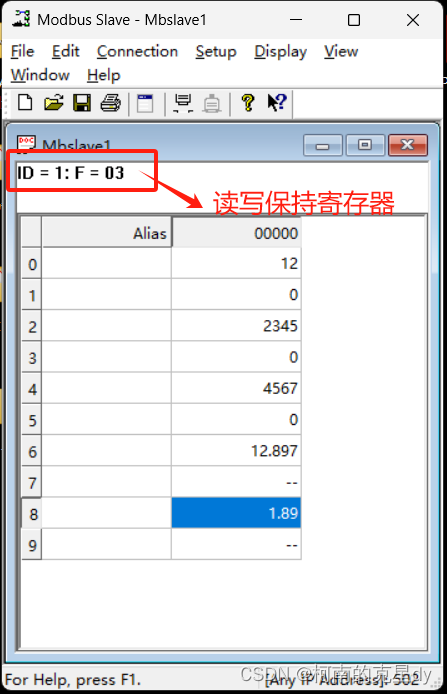

服务器：

结果：读写成功！

仿真软件和PLC的通讯

与西门子的通讯

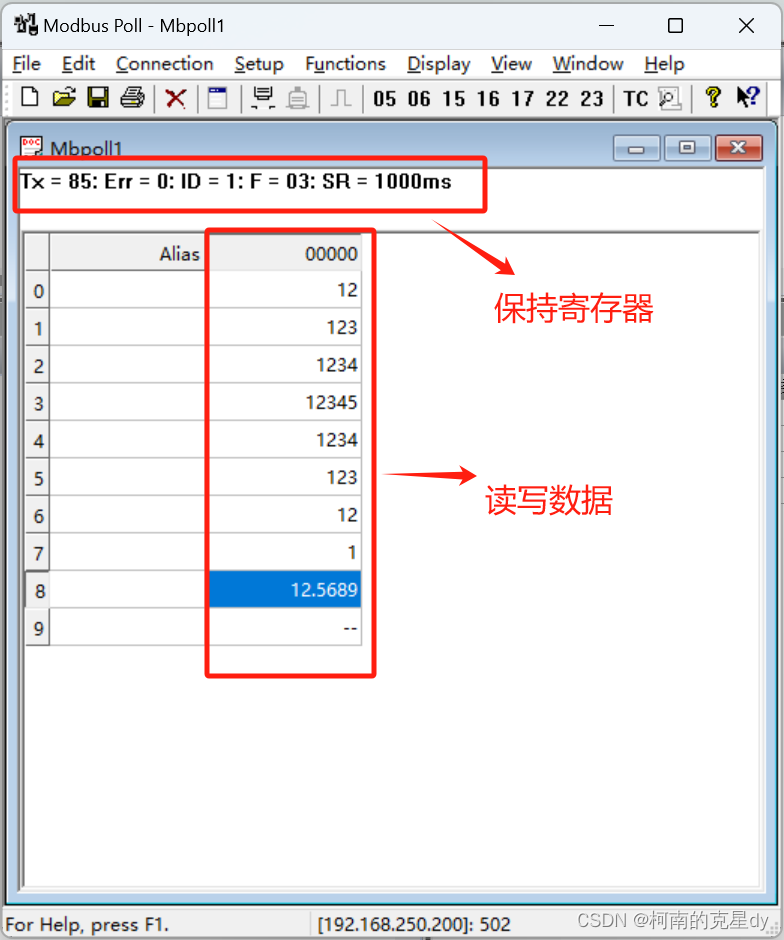

        首先我们先去modbus TCP的输入线圈，输出线圈，保持寄存器和输入寄存器分别对应了西门子200smart的那些存储区，通过查询帮助我可以发现，分别对应I区，Q区，V区，AIW区，有了这前提我们可以开始做测试，先做西门子为服务器的测试。

西门子为服务器的测试

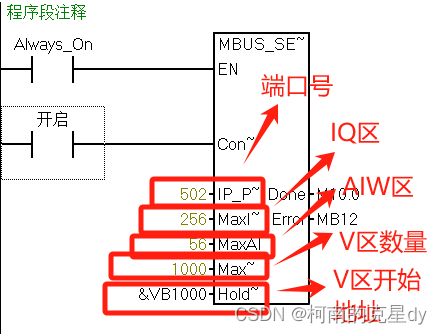

我们要在200smart中使用MBUS_SERVER 指令，并写入以下程序；

下载进PLC中，打开modbus客户端，输入IP地址，端口号，连接，并进行Q区和V区的读写测试

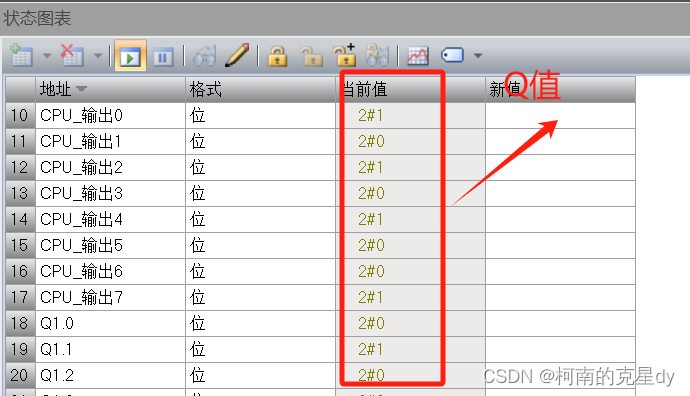

Q区测试

客户端

服务器

结果：读写成功！

V区测试

客户端

服务器

结果：读写成功！

与欧姆龙的通讯

欧姆龙为服务器的测试

欧姆龙PLC本身并没有包含modbus功能块，这就导致我们需要寻求欧姆龙官方技术提供的modbus TCP功能块，里面包含客户端和服务器功能块（版权原因这边就不给大家展示了）；当然我们也能自己利用ST语言编写功能块，这对于一般的上位机工程师来说并不难，只需要了解ST的编写规范和socket的通讯方式，以及modbus TCP的报文，这块之后有时间会发篇博客来详细的说明，大家可以敬请期待一下。

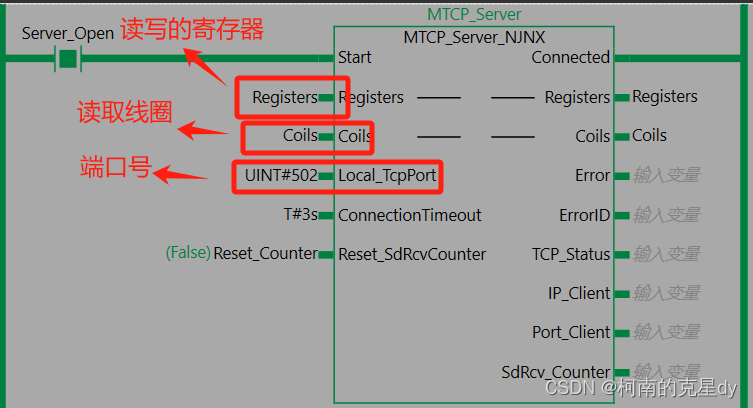

好的，要实现服务器通讯，我们要在NX102中写入如下程序：

接下来我们利用仿真软件对寄存器和线圈进行读写测试

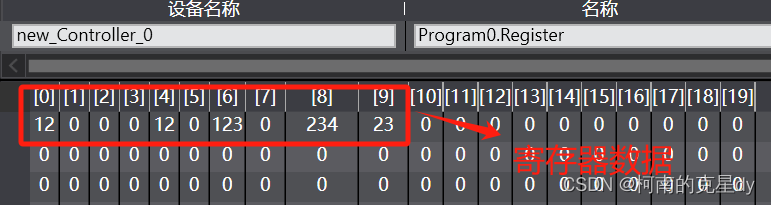

寄存器读写测试

客户端

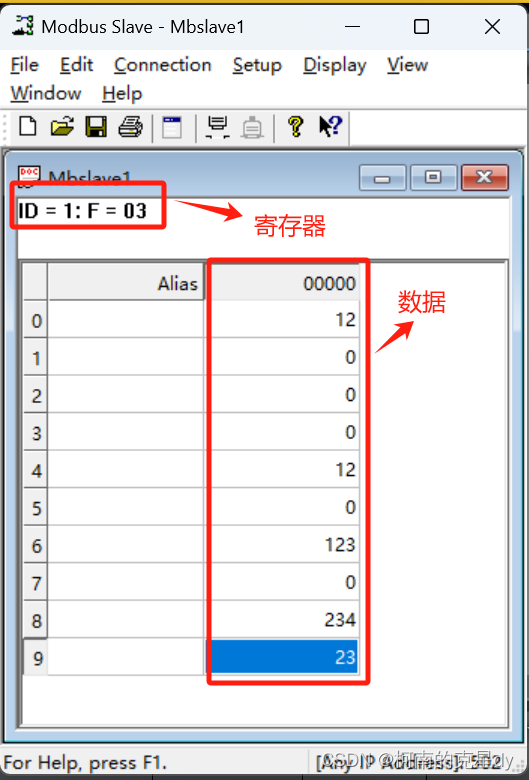

服务器

结果：读写成功！

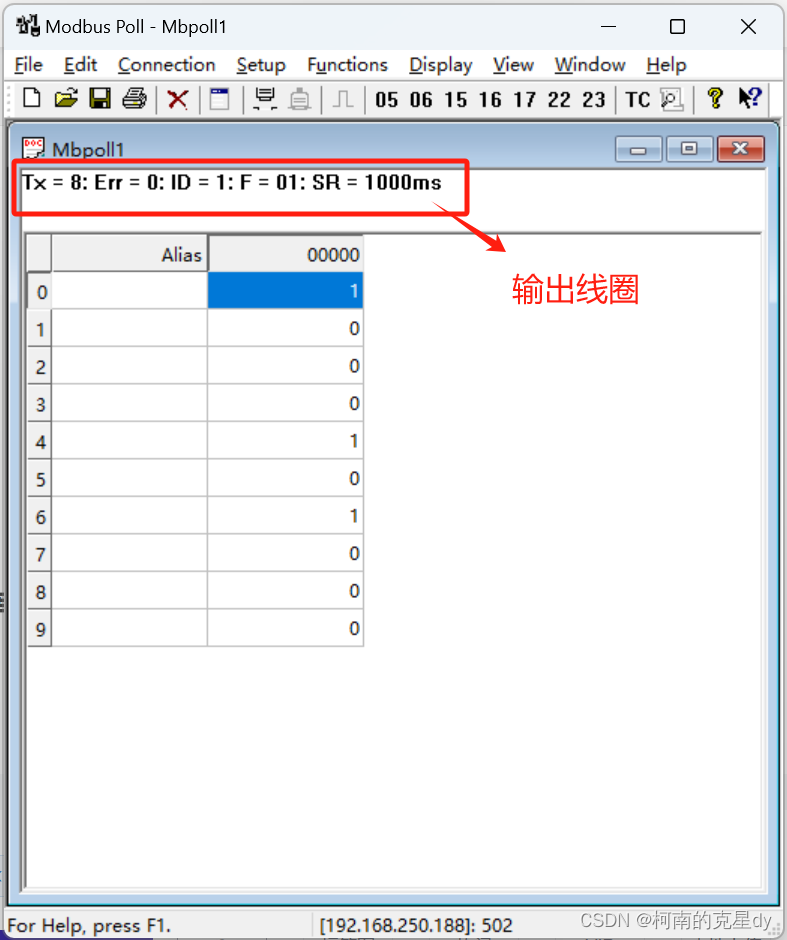

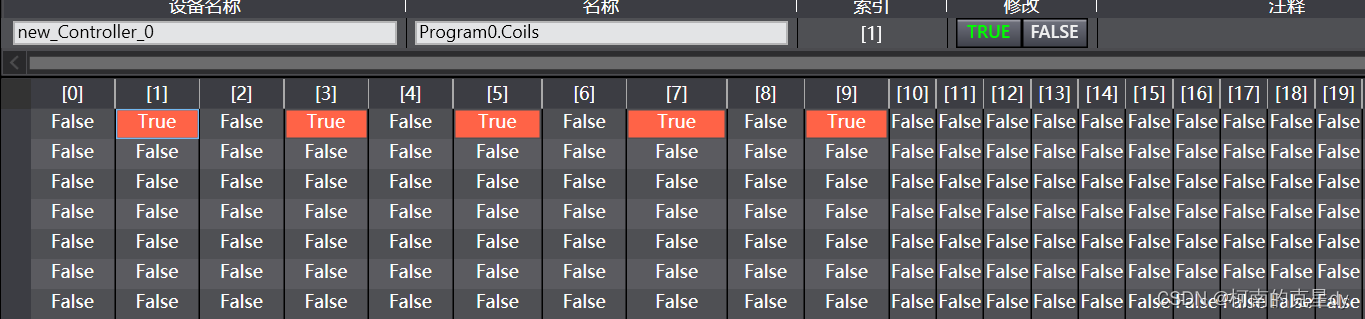

线圈读写测试

客户端

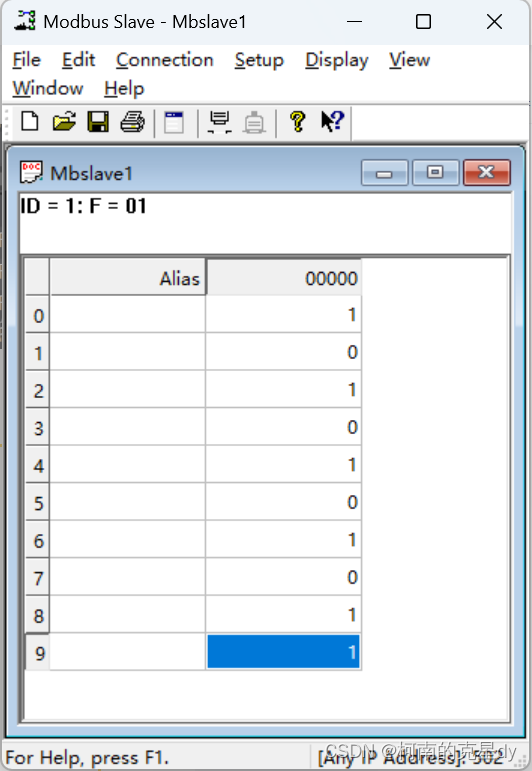

服务器

结果：读写成功！

欧姆龙为客户端的测试

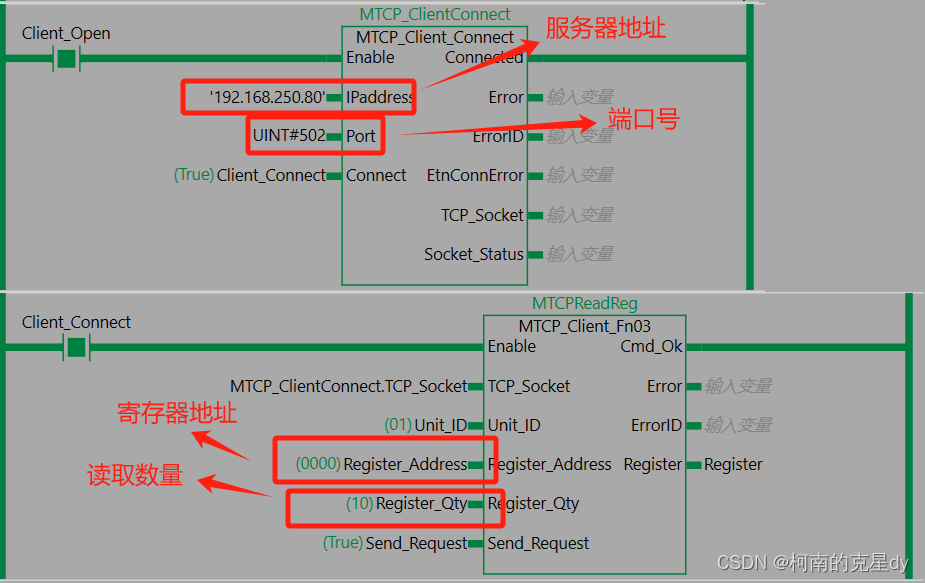

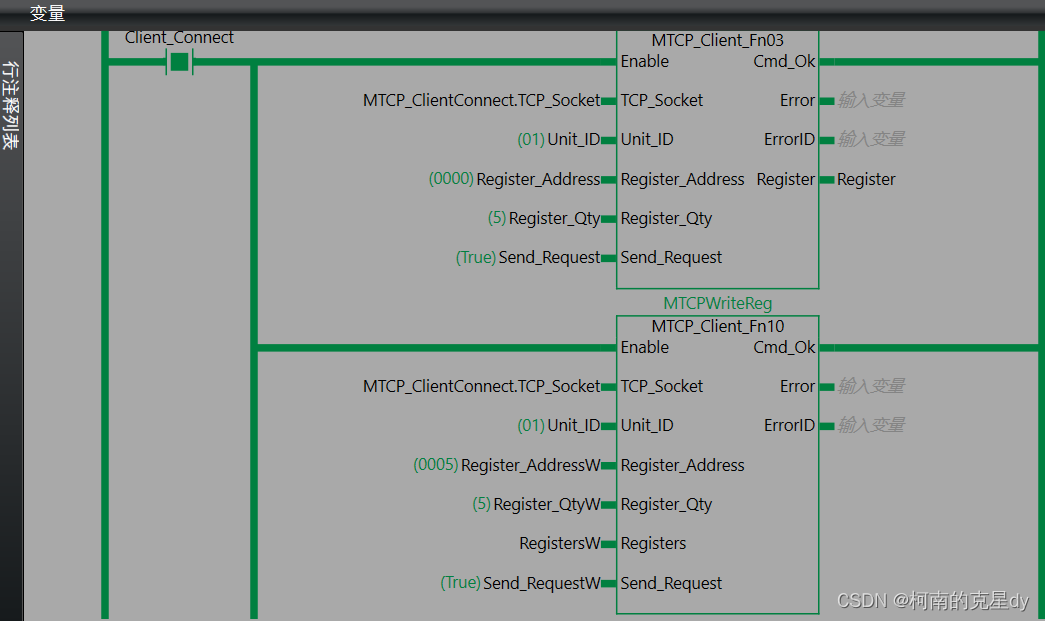

在欧姆龙里我们要写入连接、读写相应功能码的程序；这边的话由于版权原因我只给大家读取寄存器的程序。

读取寄存器测试

客户端

服务器

结果：读取成功！

写入寄存器测试

客户端

服务器

结果：写入成功！

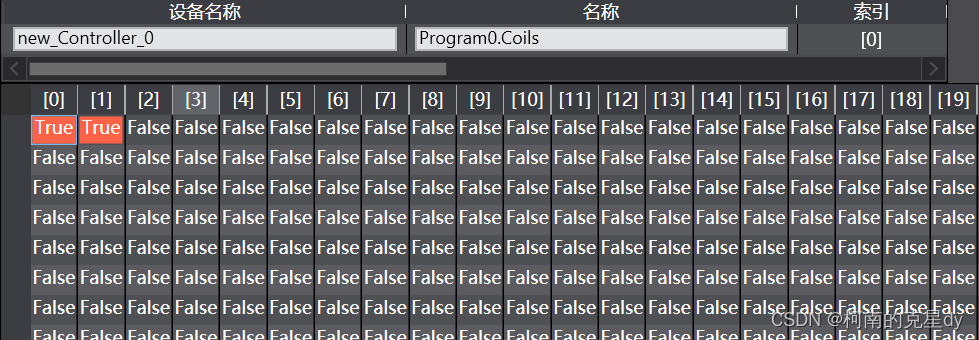

读取线圈测试

客户端

服务器

结果：写入成功！

欧姆龙和西门子的通讯

欧姆龙和西门子200smart的通讯

本次测试中西门子将作为服务器，欧姆龙作为客户端，在对应的PLC写入相应的程序，程序如上面程序。

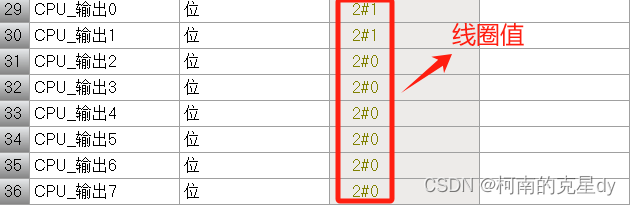

线圈读写

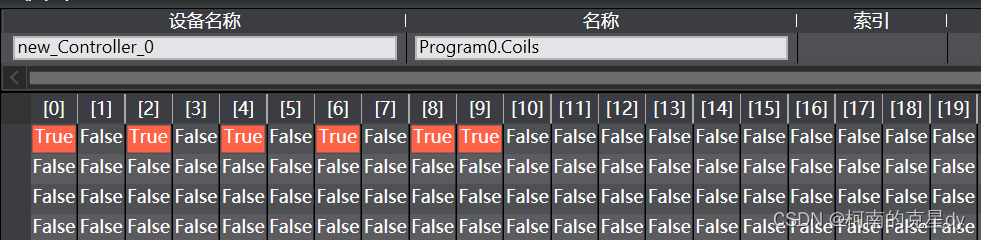

读写Q区

寄存器读写

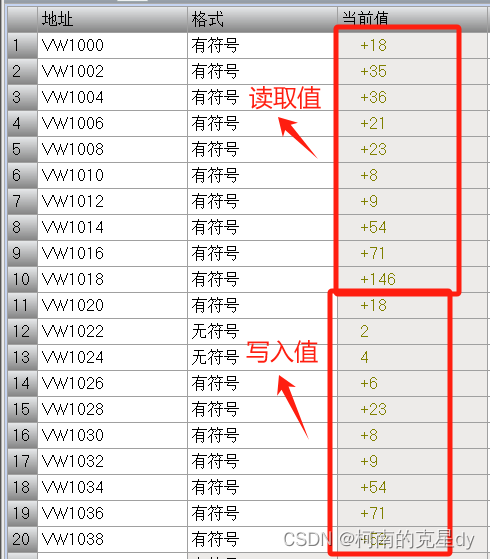

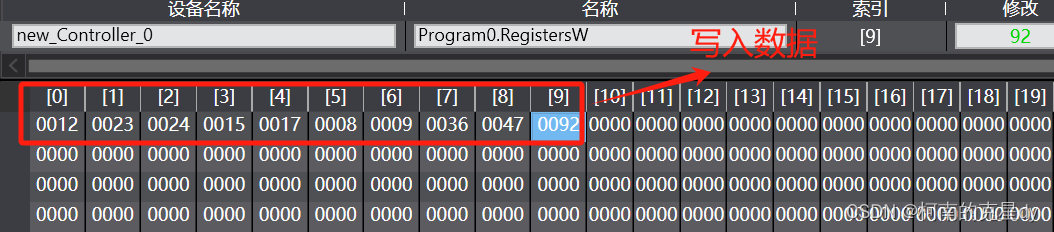

选择前十个寄存器采取读取，后十个采取写入

结果：欧姆龙和西门子200smart通讯成功，读写成功！

欧姆龙和西门子1200的通讯

这边在西门子中我们写入如下程序：

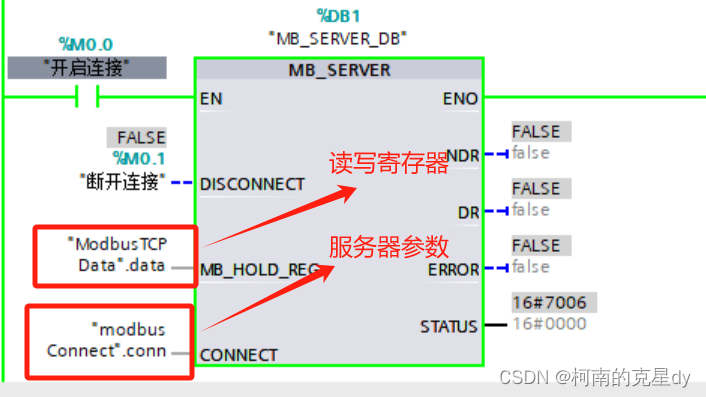

并建立两个DB块，一个是读写的数据，一个是服务器参数

服务器参数的DB块

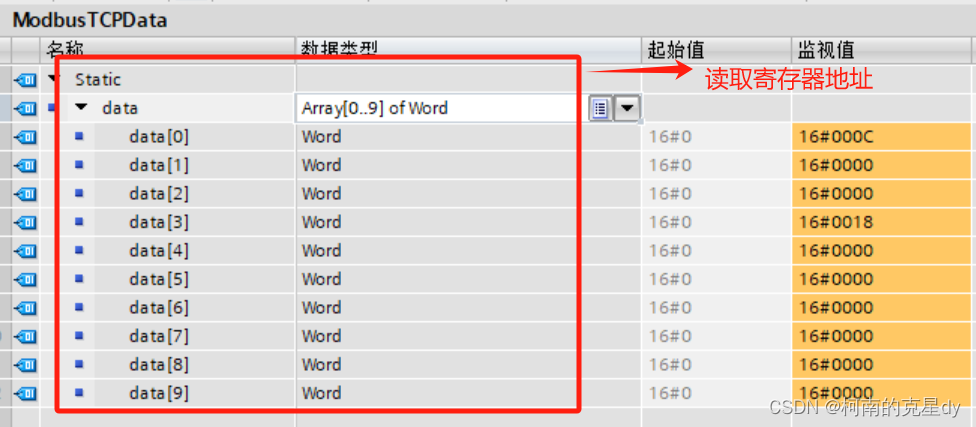

读写寄存器对应地址

我们将欧姆龙里程序的服务器IP改一下，连接成功后，进行读写测试，将前五个字读取，后五个字写入，看一下最后效果

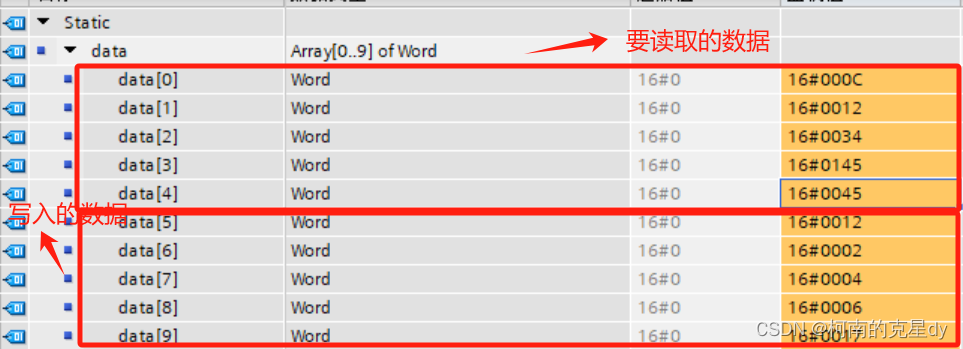

读取写入字

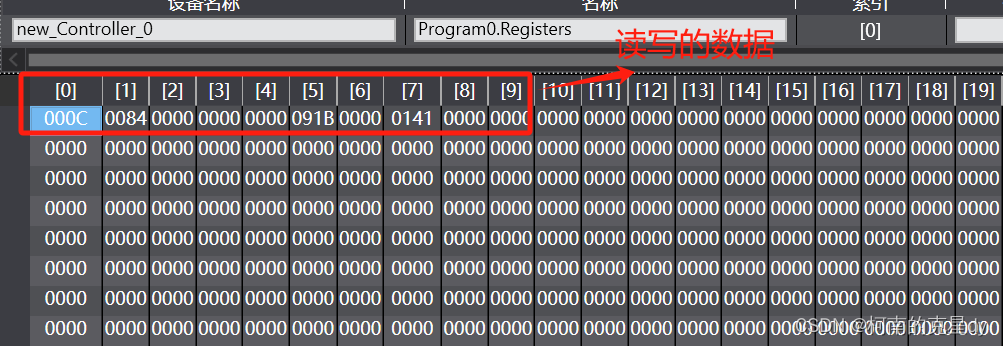

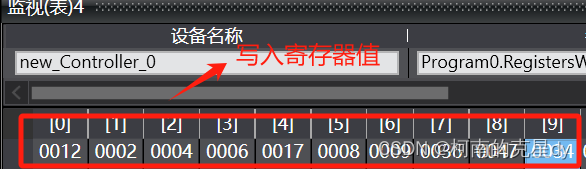

写入的五个字的数据

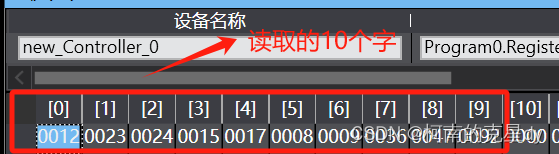

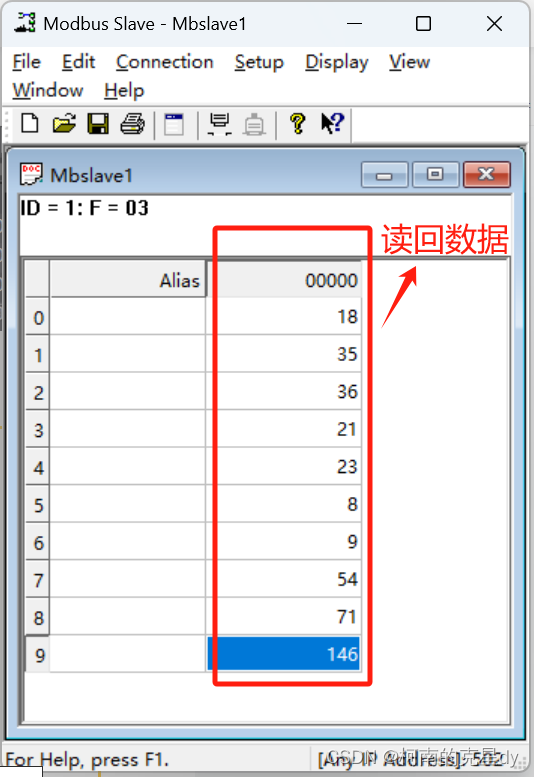

读取的五个字的数据

结果：欧姆龙和西门子1200通讯成功，读写成功！
