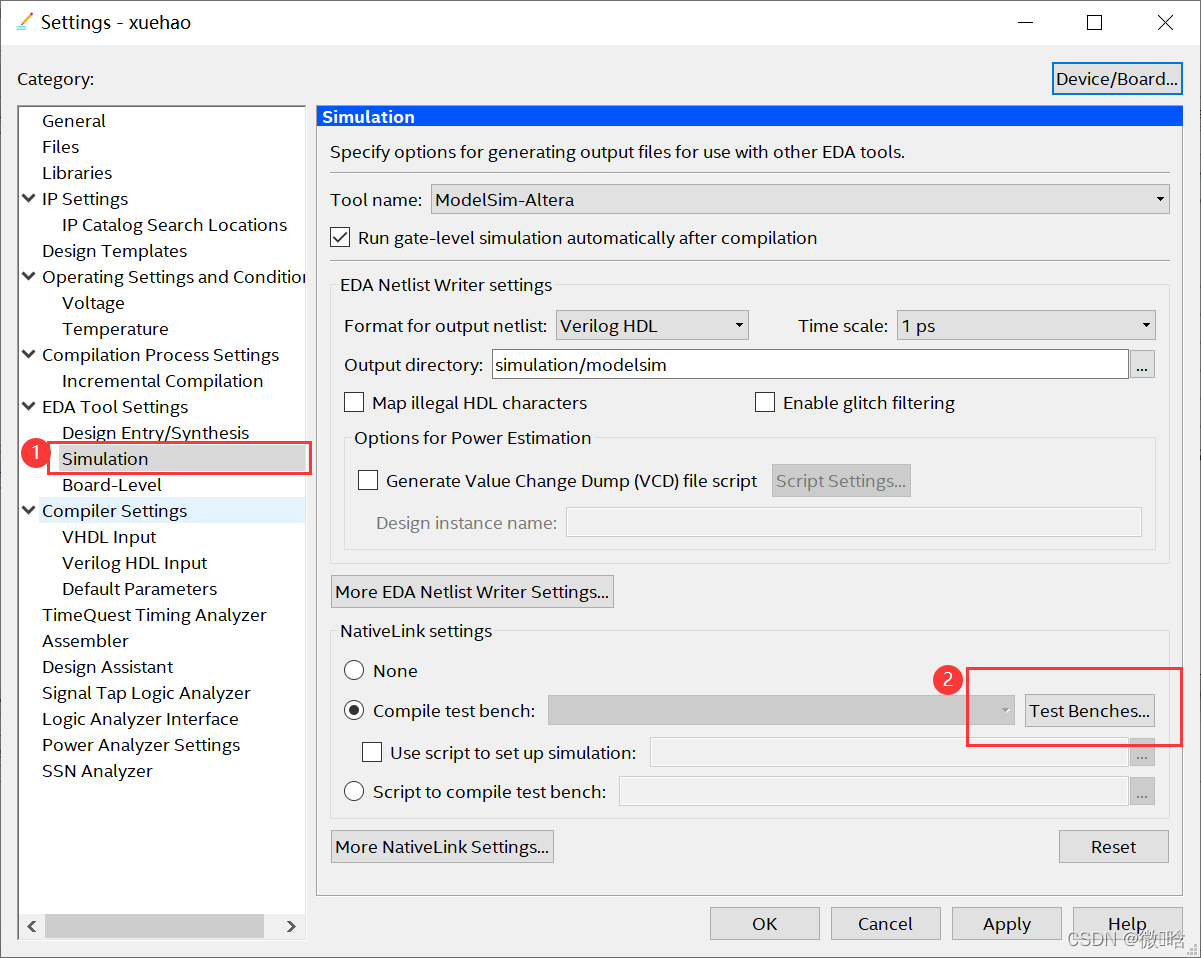

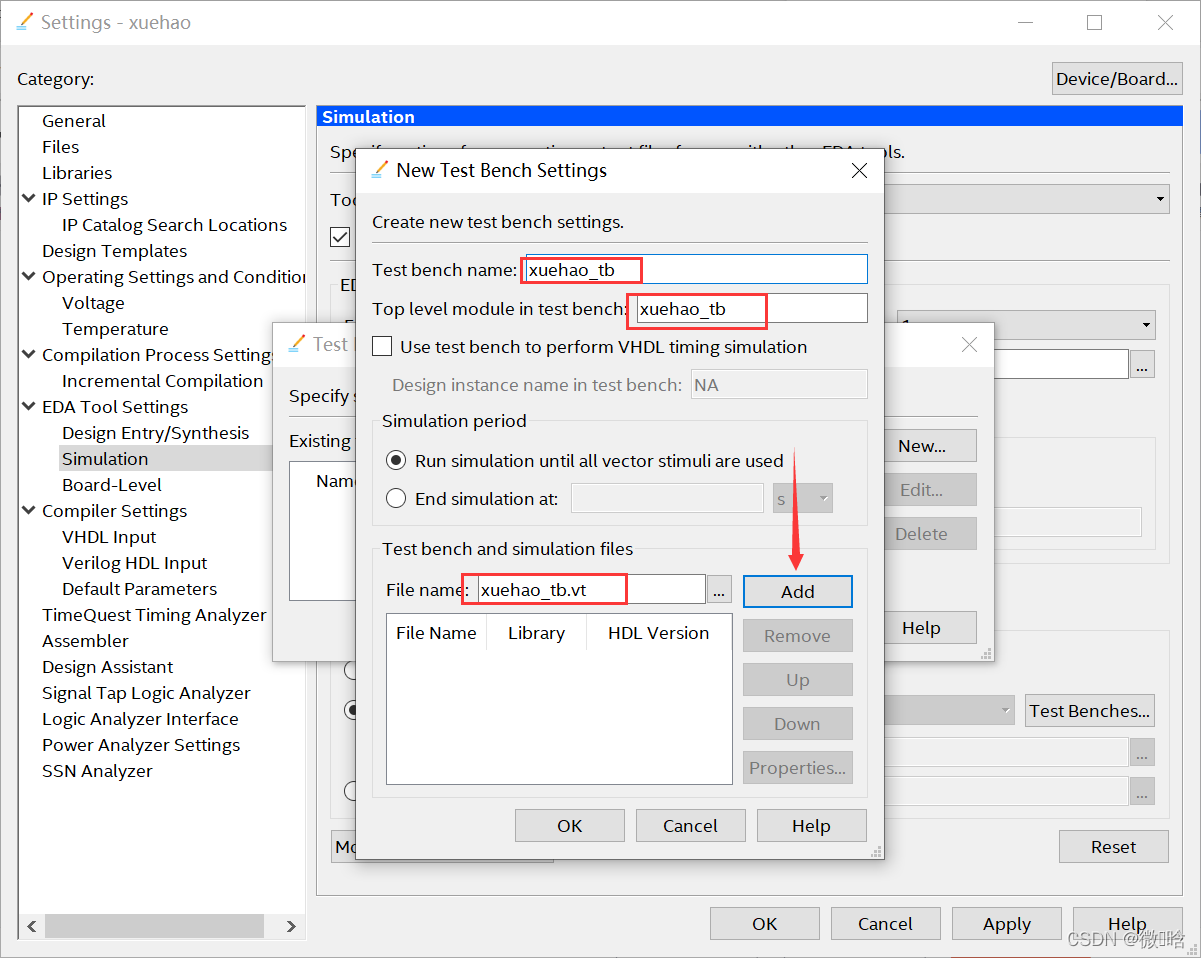

3、testbench—SMG.vt的添加

前言

本博客介绍如何在QuestusII在一个工程中调用其他工程中已经写好的.v文件，也就是实例化语句。需要博客和参考书籍只是讲解了实例化语句的使用方法，关系如何在QuestusII中调用相关文件的实际操作介绍甚少。

本人也是在实际和摸索中找到了正确的方法，被卡了很久。此时，即是一个学习记录，也希望帮助到遇到同样问题的EDA初学者。

一、概述

本文以一个实例为例进行数码管的一个实例进行实例化语句的讲解。

首先是创建并编写一个"SMG"的工程文件。

.v文件如下：

module SMG(number,smg);
input number;
output smg;
wire[3:0] number;
reg[6:0] smg;
always @*
  begin
    case(number)
  4'h0:smg[6:0]=7'b1000000;
  4'h1:smg[6:0]=7'b1111001;
  4'h2:smg[6:0]=7'b0100100;
  4'h3:smg[6:0]=7'b0110000;
  4'h4:smg[6:0]=7'b0011001;
  4'h5:smg[6:0]=7'b0010010;
  4'h6:smg[6:0]=7'b0000010;
  4'h7:smg[6:0]=7'b1111000;
  4'h8:smg[6:0]=7'b0000000;
  4'h9:smg[6:0]=7'b0010000;
  default://在操作时赋值给number=4'h15=4'b1111再赋给数码管即为全灭
       smg[6:0]=7'b1111111;
  endcase
  end

endmodule

testbench如下：

`timescale 1 ns/1 ps
`include "SMG.v"

module SMG_tb;

reg[3:0] number;
wire[6:0] smg;

initial
begin
  number=0;
  #10 number=1;
  #10 number=2;
  #10 number=3;
  #10 number=4;
  #10 number=5;
  #10 number=6;
  #10 number=7;
  #10 number=8;
  #10 number=9;
  #10 number=8;
  #10 number=7;
  #10 number=6;
  #10 number=5;
  #10 number=4;
  #10 number=3;
  #10 number=2;
  #10 number=1;
  #10 number=0;
  #10 $stop;
end

SMG u1(.number(number),.smg(smg));

endmodule

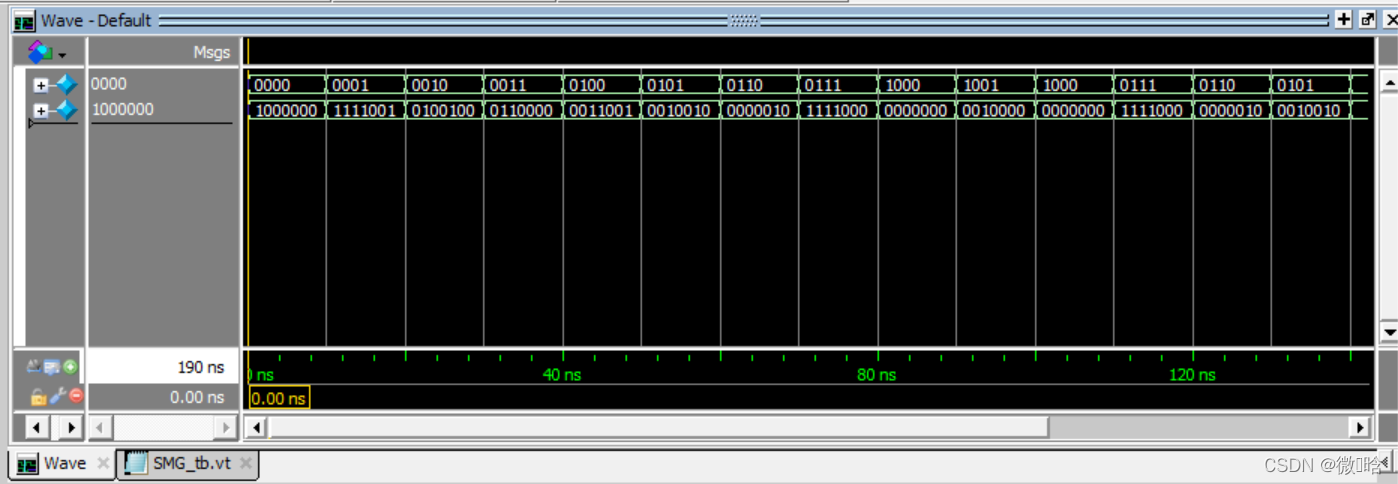

运行结果如图：

可以看到，运行结果是正确的！

下一步我们就要在一个名称为“xuehao”的工程中，用实例化的语句调用这个.v文件。

二、实例化的QuestII操作

1.添加.v文件

新建了“xuehao”工程，因为我们需要调用上面说的SMG.v的文件，所以，第一步就是将“SMG.v”添加到“xuehao”工程中。

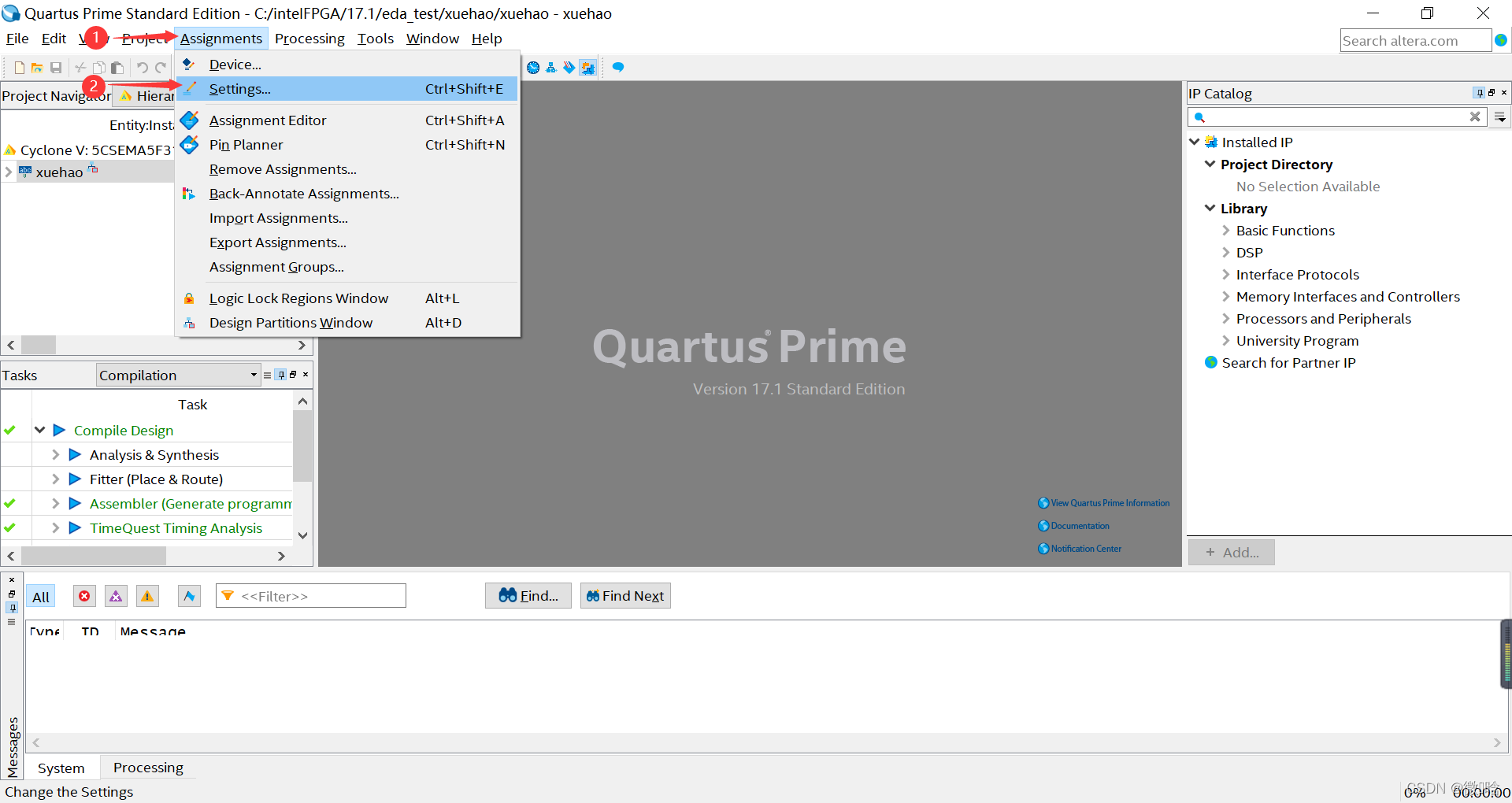

1、点击Assignments——>Settings

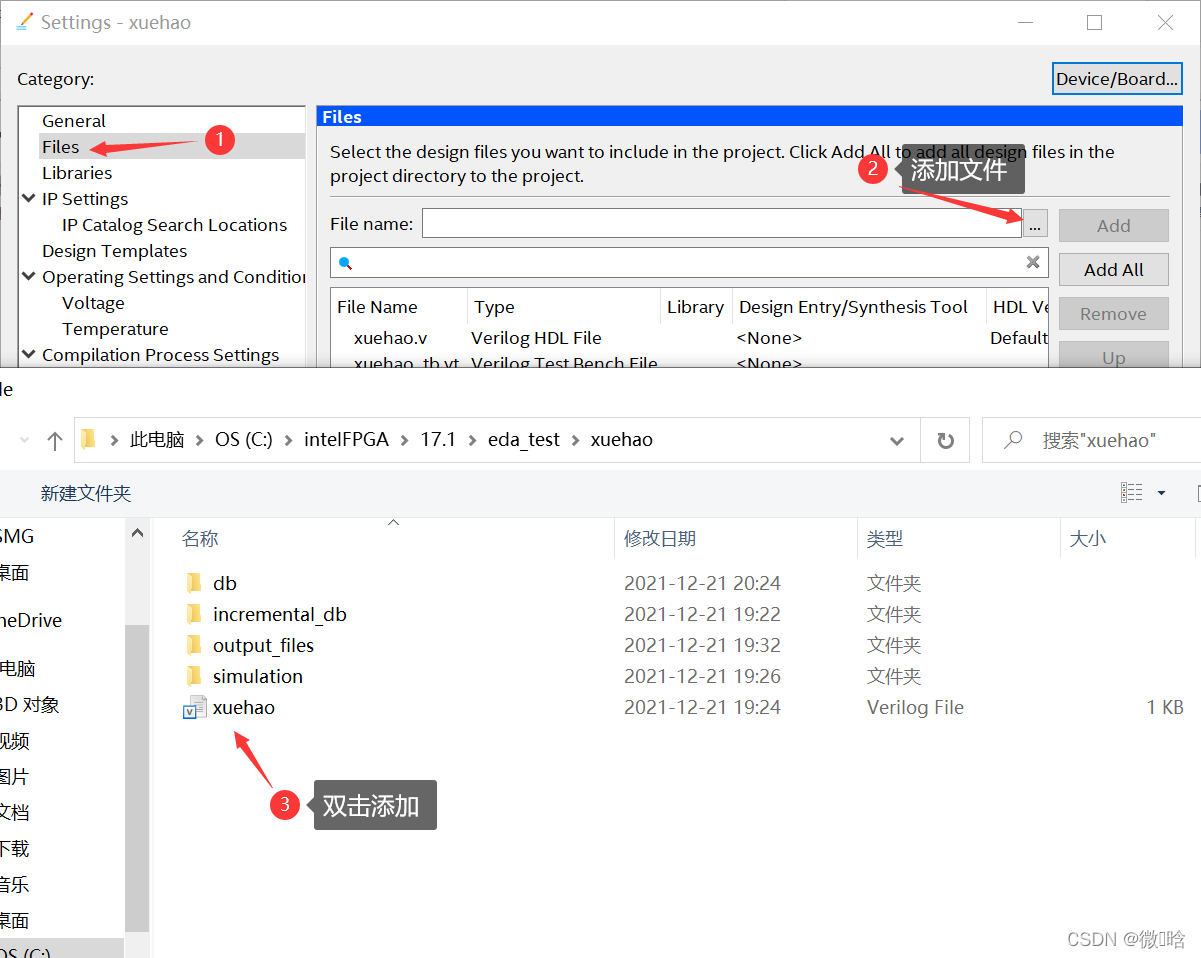

2、找到对应的存储位置，添加SMG.v文件

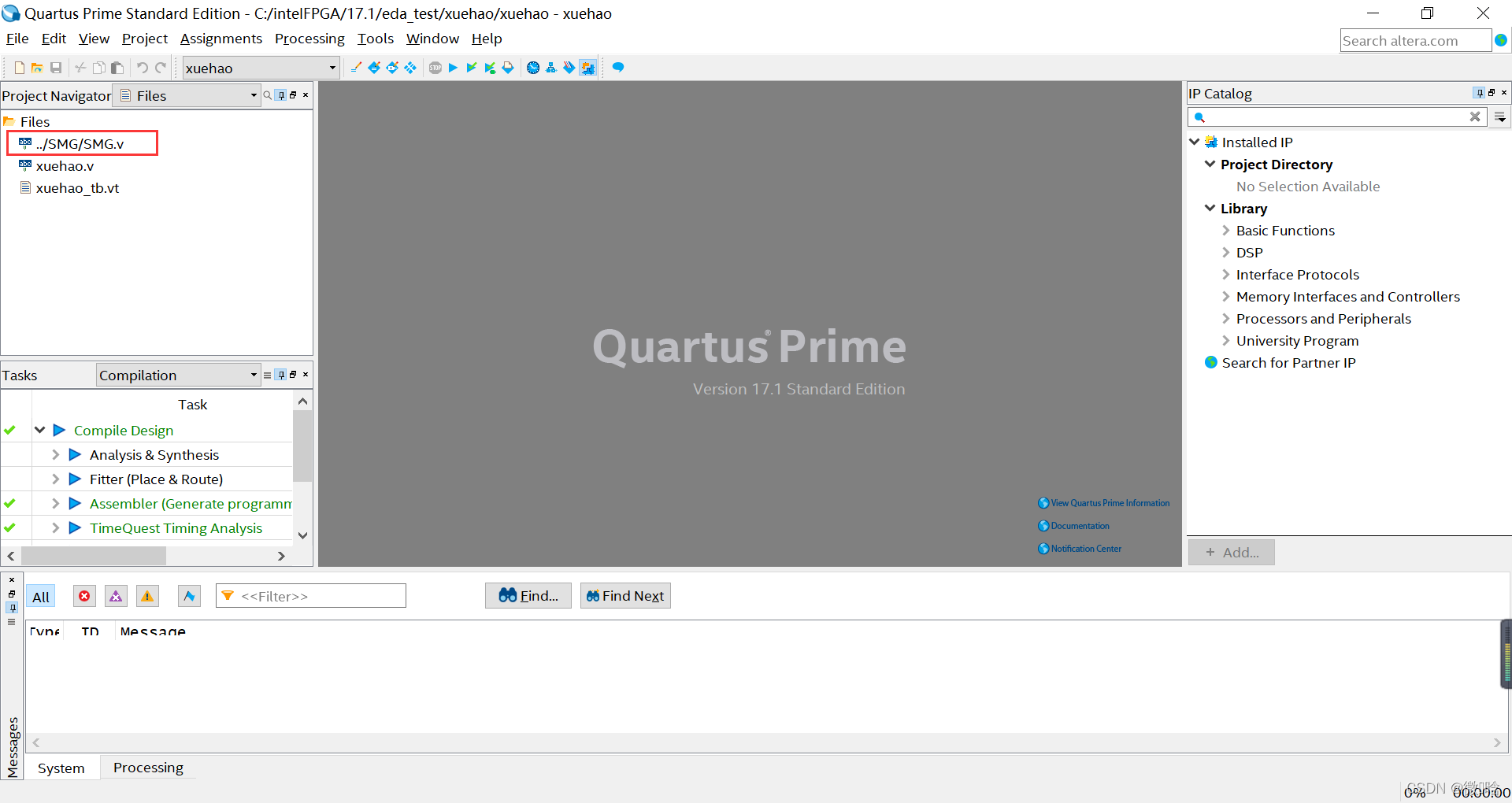

3、点击apply->ok后，成功标识：显示如下图所示则表示成功添加

2、编写xuehao.v和testbench

在编写xuehao.v时用到了实例化语句

xuehao.v:

module xuehao(number,smg);

input number;
output smg;

wire[3:0] number;
wire[6:0] smg;//注意：例化语句时不是在alwags中也是用wire类型

SMG u1(.number(number),.smg(smg));

endmodule

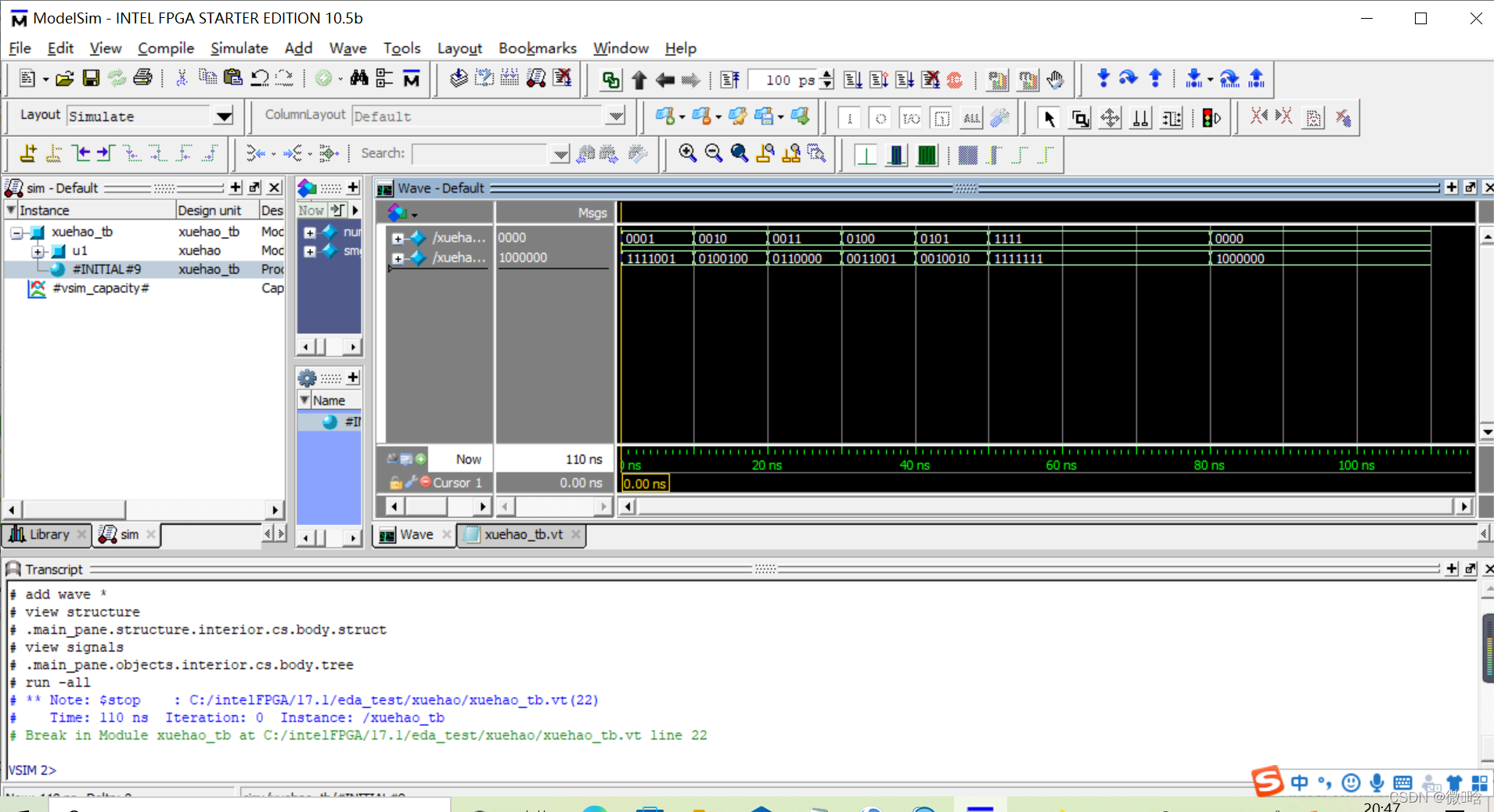

testbench:

`timescale 1 ns/1 ps
`include "xuehao.v"

module xuehao_tb;

reg[3:0] number;
wire[6:0] smg;

initial
begin
  number=1;
  #10 number=2;
  #10 number=3;
  #10 number=4;
  #10 number=5;
  #10 number=15;
  #10 number=15;
  #10 number=15;
  #10 number=0;
  #10 number=0;
  #10 number=0;
  #10 $stop;
end

xuehao u1(.number(number),.smg(smg));

endmodule
