层次softmax (hierarchical softmax）理解

1 前言

基于word2vec模型学习词的语义向量表示，已在NLP许多任务中都发挥了重要的作用，接下来对词向量学习中的hierarchical softmax的应用做一个分析和学习

2 CBOW（Continuous Bag-of-Word）

2.1 One-word context

假设我们vocabulary size 为$V$，hidden layer 神经元个数为$N$，假设我们只有一个上下文单词，则根据这个上下文单词预测目标词，类似于一个bigram model，如下图所示：

输入是一个one-hot编码的vector（大小为$V$），假设只给定一个上下文word，对于输入编码， { x 1 , x 2 , . . . , x v } \{x_1, x_2,...,x_v\} {x1​,x2​,...,xv​}，只有一个为1，其它都为0。如上图所示，第一层的参数权重$W_{V\ast N}$，$W$中的每一行是一个$N$维度的向量，代表的就是单词$w$的向量$v_w$表示。
从hidden layer到output layer，也有一个不同的权重矩阵 W ′ = { w i j ′ } W^{'}=\{w_{ij}^{'}\} W′={wij′​}，是一个$N\ast V$的矩阵，第$j$列代表了词$w_j$的$N$维度向量，用这个向量和hidden layer输出向量相乘，就得到在$V$中的每个词的分值$u_j$ $$u_j={v_{w_j}^{{}^{\prime }}}^{T}h\text{ (1)}$$
然后用softmax一个log 线性分类器，得到每个词的分布概率 $$p(w_j|W_I)=y_j=\frac{exp(u_j)}{{\sum }_{j^{{}^{\prime }}=1}^{V}exp(u_j^{{}^{\prime }})}\text{ (2)}$$
其中$w_I$是上下文单词，$w_j$是目标词，$y_j$是output layer层的第$j$个神经元的输出。
$v_w$和$v_w^{{}^{\prime }}$是词$w$的两个词向量表示，$v_w$来自input–>hidden的权重矩阵$W$的行，而$v_w^{{}^{\prime }}$来自hidden—>output的权重矩阵$W^{{}^{\prime }}$的列，通过上面的语言模型，第一层权重$W$就是我们学习的词向量矩阵。
首先让我们来看下从hidden—>output层的权重$W^{{}^{\prime }}$训练过程更新公式，这里就不做详细推导了，若想详细推导可以参考论文：word2vec Parameter Learning Explained，$$\frac{\partial E}{\partial u_j}=y_j-t_j:=e_j\text{ (3)}$$ $$\frac{\partial E}{\partial w_{ij}^{{}^{\prime }}}=\frac{\partial E}{\partial u_j}.\frac{\partial u_j}{\partial w_{ij}^{{}^{\prime }}}=e_j.h_i\text{ (4)}$$ $${v_{w_j}^{{}^{\prime }}}^{(new)}={v_{w_j}^{{}^{\prime }}}^{(old)}-\eta .e_j.h\text{ (5)}$$
其中E为 loss function，$e_j$就是说的残差，$t_j$就是真实label（不是1就是0）从公式（2）和（5）可知，更新最后一层的权重梯度， 我们必须计算词典$V$中的每个词，当$V$很大的时候，最后一层softmax计算量会非常的耗时

2.2 Multi-word context

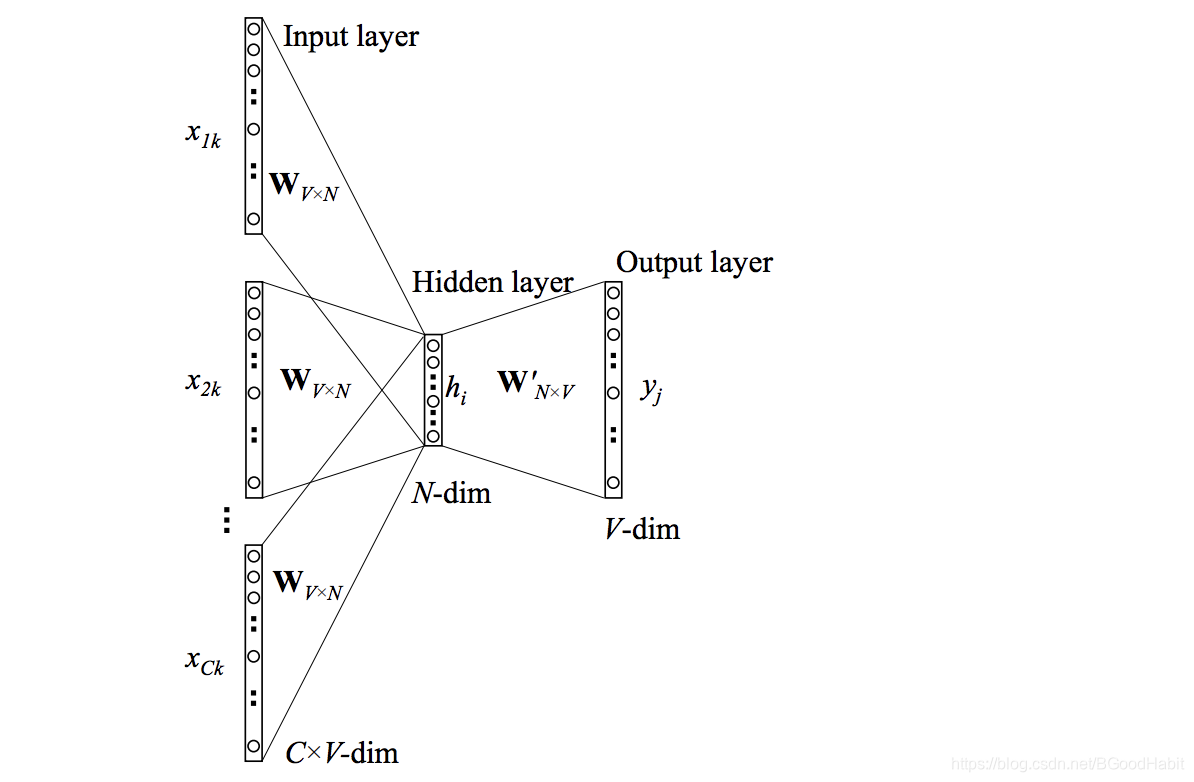

上面介绍了只有一个上下文词的情况，当多个上下文词的情况的时候，只需要将多个上下文词的向量求平均作为输入就行，如下图所示：

其中 $$h=\frac{1}{C}{W}^T(x_1+x_2+...+x_C)$$

3 Skip-gram

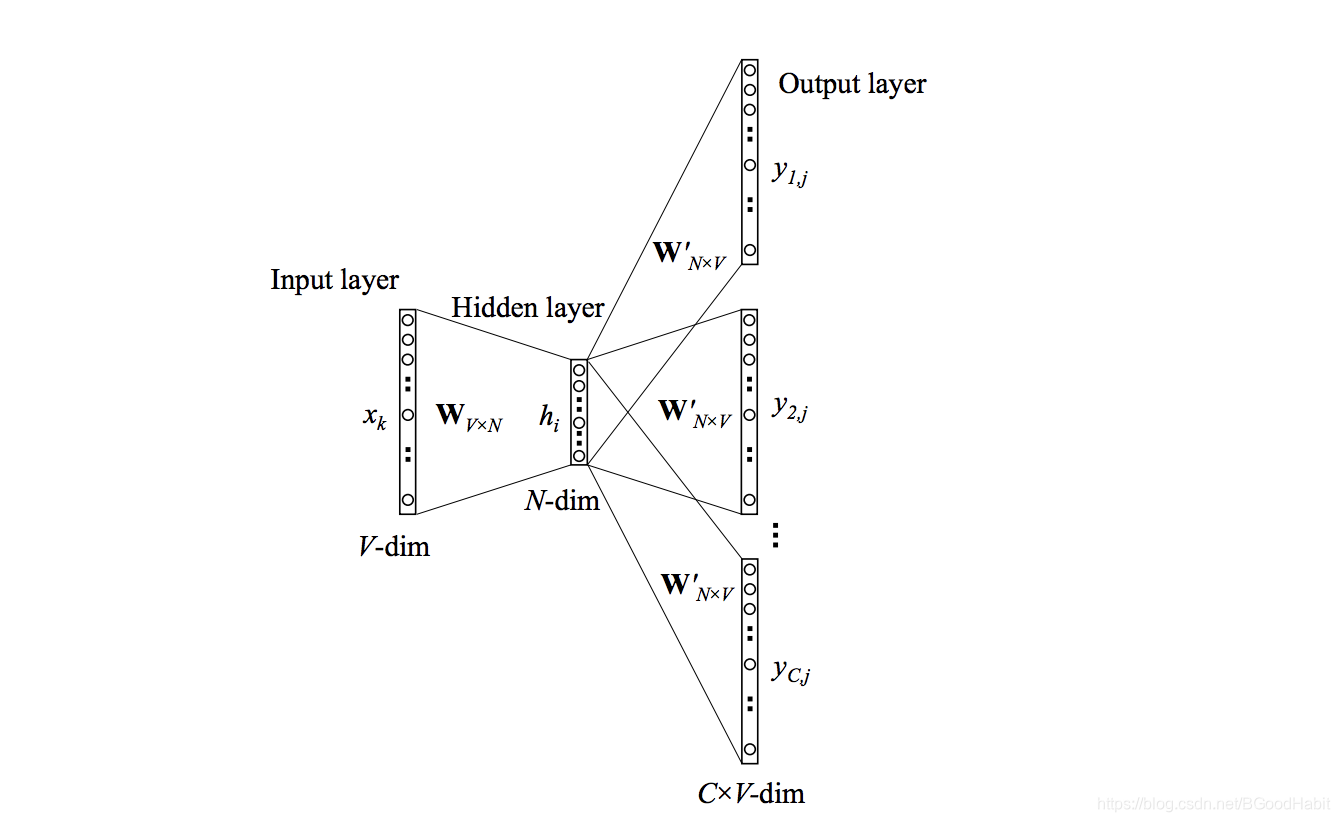

skip-gram model训练词向量方式和cbow输入和输出目标反过来，cbow用上下文词预测中心词，而skip-gram 用中心词预测上下文词，如下图所示：

理解了cbow模型，skip-gram也就不难理解了。有一点需要说明的是，因为一个中心词对应的上下文词可能有多个，所以正样本会有多个pair对<input_word，output_context1>，<input_word，output_context2>等，所以相同的语料，skip-gram比cbow训练的要更久

4 hierarchical softmax

从上面的公式（2）可以看出，softmax分母那项归一化，每次需要计算所有的V的输出值，才可以得到当前j节点的输出，当$V$很大的时候，$O(V)$的计算代价会非常高。所以在训练word2vec模型的时候，用到了两个tricks，一个是negative sampling，每次只采少量的负label，不需要计算全部的$V$；另外一个是hierarchical softmax，通过构建赫夫曼tree来做层级softmax，从复杂度$O(V)$降低到$O(lo{g}_{2}V)$，接下来重点来说明下hierachical softmax的原理以及怎么训练hierachical softmax网络模型。

4.1 赫夫曼tree

赫夫曼tree的讲解和实现可以参考我的另外一篇博文：赫夫曼tree构建，这里就不再重复讲解了。Hierarchical softmax怎么通过赫夫曼tree来构建呢？如下图所示：

首先对所有在$V$词表的词，根据词频来构建赫夫曼tree，词频越大，路径越短，编码信息更少。tree中的所有的叶子节点构成了词$V$，中间节点则共有V-1个，上面的每个叶子节点存在唯一的从根到该节点的path，如上图所示， 词$w_2$的path $n(w_2,1),n(w_2,2),n(w_3,3)$，其中$n(w,j)$表示词$w$的path的第$j$个节点。

4.2 叶子节点词的概率表示

上图假设我们需要计算$w_2$的输出概率，我们定义从根节点开始，每次经过中间节点，做一个二分类任务（左边或者右边），所以我们定义中间节点的$n$左边概率为 $$p(n,left)=\sigma ({v_n^{{}^{\prime }}}^T.h)$$
其中$v_n^{{}^{\prime }}$是中间节点的向量，那么右边概率 $$p(n,right)=1-\sigma ({v_n^{{}^{\prime }}}^T.h)=\sigma (-{v_n^{{}^{\prime }}}^T.h)$$ 从根节点到$w_2$，我们可以计算概率值为：
$p(w_2=w_O)=$
$p(n(w_2,1),left).p(n(w_2,2),left).p(n(w_3,3),right)$ $=\sigma ({v_{n(w_2,1)}^{{}^{\prime }}}^T.h).\sigma ({v_{n(w_2,2)}^{{}^{\prime }}}^T.h).\sigma (-{v_{n(w_3,3)}^{{}^{\prime }}}^T.h)$

其中 σ为sigmoid函数

4.3 各叶子节点概率值相加为1

从论文里讲解的公式可以推导得出 $$\sum _{i=1}^{V}p(w_i=w_O)=1$$

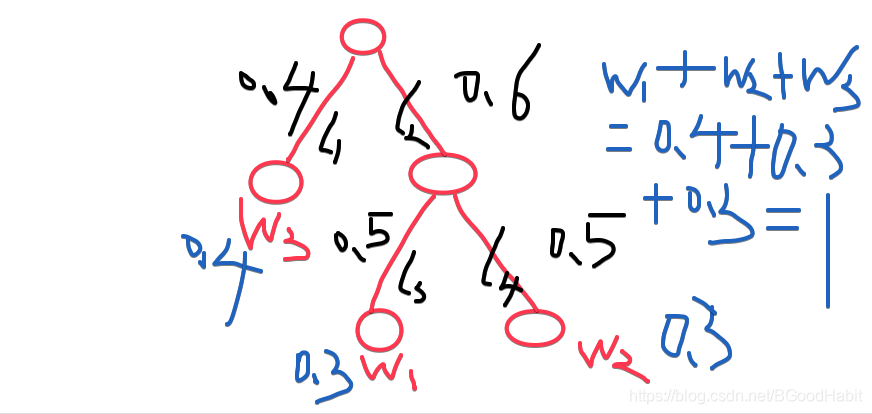

为了直观的理解，我们可以简单的计算一下，如下图所示：

假设有三个词 $w_1,w_2,w_3$，由于每个中间节点是一个二分类，则p(left)+p(right)=1，如上图所示：$w_3=0.4$，$w_1=0.6\ast 0.5=0.3,w_2=0.6\ast 0.5=0.3$，则：$w_1+w_2+w_3=1$，或者用公式表示为:
$$w_1+w_2+w_3=l_2\ast l_3+l2\ast l_4+l_1=l_2(l_3+l_4)+l_1=l_2\ast 1+l_1=1$$
所以每次预测所有叶子节点的概率之和为1，是一个分布，与softmax一致

4.5 怎么训练hierarchical softmax

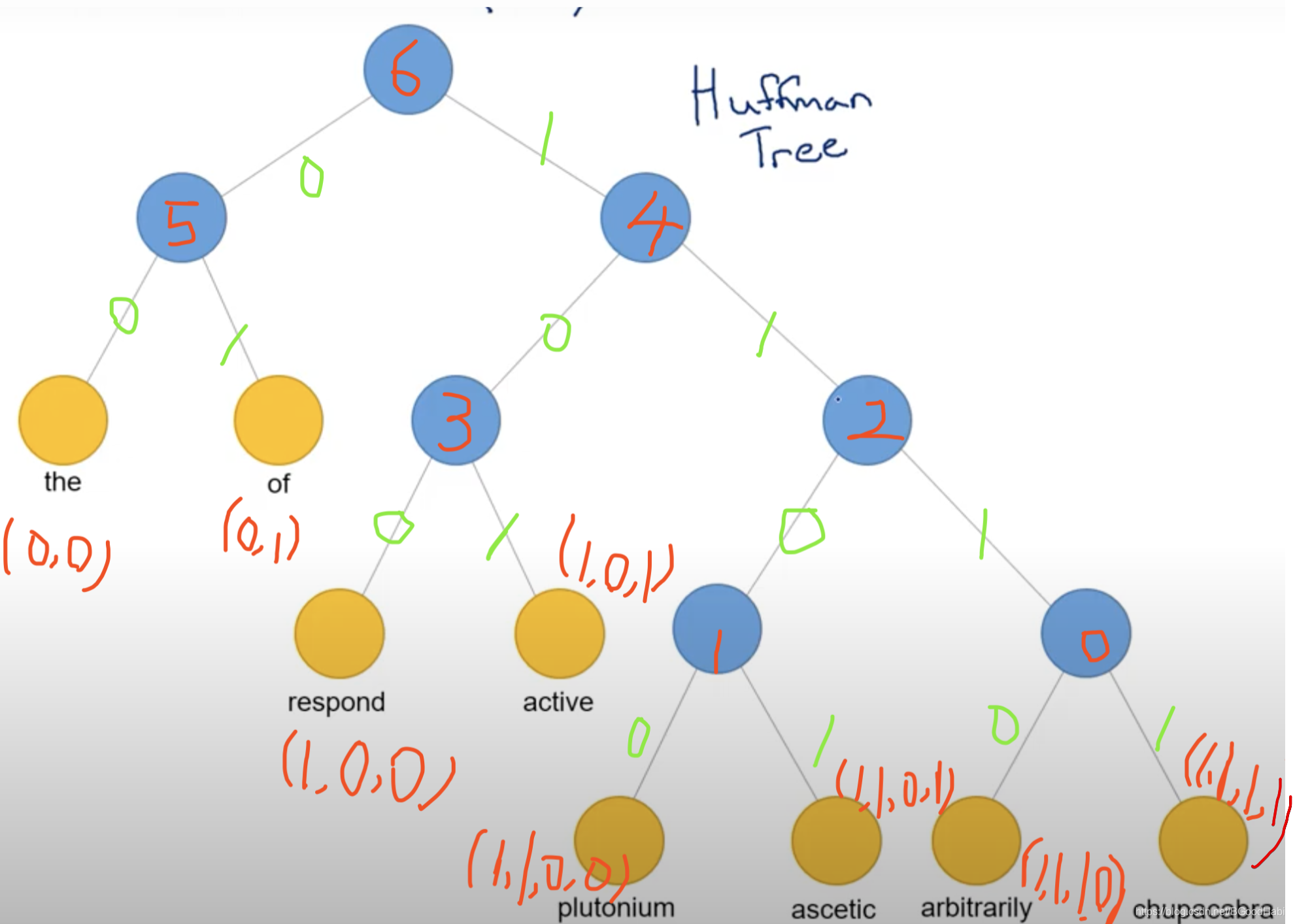

借鉴Chris在youtube讲解的视频的图片，根据赫夫曼编码对每个叶子节点进行了编码，如下所示：

假设我们的词典有word [the, of ,respond, active, plutonium, ascetic, arbitrarily, chupacabra] 共8个单词。接下对hierarchical softmax训练做一个讲解，主要步骤如下：

4.5.1 预处理：构建haffman树

根据语料中的每个word的词频构建赫夫曼tree，词频越高，则离树根越近，路径越短。如上图所示，词典$V$中的每个word都在叶子节点上，每个word需要计算两个信息：路径（经过的每个中间节点）以及赫夫曼编码，例如：
“respond”的路径经过的节点是（6，4，3），编码label是（1，0，0）
构建完赫夫曼tree后，每个叶子节点都有唯一的路径和编码，hierarchical softmax与softmax不同的是，在hierarchical softmax中，不对$V$中的word词进行向量学习，而是对中间节点进行向量学习，而每个叶子上的节点可以通过路径中经过的中间节点去表示。

4.5.2 模型的输入

输入部分，在cbow或者skip-gram模型，要么是上下文word对应的id词向量平均，要么是中心词对应的id向量，作为hidden层的输出向量

4.5.3 样本label

不同softmax的是，每个词word对应的是一个$V$大小的one-hot label，hierarchical softmax中每个叶子节点word，对应的label是赫夫曼编码，一般长度不超过 $lo{g}_{2}V$，在训练的时候，每个叶子节点的label统一编码到一个固定的长度，不足的可以进行pad

4.5.4 训练过程

我们用一个例子来描述，假如一个训练样本如下：

input	output
chupacabra [0,0,0,…,1,0,0,…]	active [1，0，1]

假如我们用skip-gram模型，则第一部分，根据"chupacabra" 词的one-hot编码乘以$W$权重矩阵，得到“chupachabra”的词向量表示，也就是hidden的输出，根据目标词“active”从赫夫曼tree中得到它的路径path，即经过的节点（6，4，3），而这些中间节点的向量是模型参数需要学习的，共有$V-1$个向量，通过对应的节点id，取出相应的向量，假设是$w^{{}^{\prime }}（3\ast N）$（这里设词向量维度为N），分别与hidden输出向量相乘，再经过sigmoid函数，得到一个3*1的score分值，与实际label [1,0,1], 通过如下公式：

$$path\_score=tf.log(tf.multiply(label,score)+tf.multiply(1-label,1-score))$$
$$loss=tf.reduce\_sum(tf.negative(path\_score))$$
$tf.multiply(label,score)$点乘，是获取该叶子节点路径中走右边各分支对应的概率分值，$tf.mulitply(1-label,1-score)$获取路径中走左边各分支对应的概率分值，相加就是该路径[1,0,1]对应的[右分支—左分支—右分支]分别对应的概率分值$[scor{e}_1,scor{e}_2,scor{e}_3]$，由于小于1的分值相乘，会容易溢出，则取log，乘法变加法，loss则是与我们期望的概率值越大相反，需要取负用tf.negative实现，计算出loss，则就可以用优化器来计算模型中各参数的梯度进行更新了
在tensorflow中的实现如下：

# label [None, max_path_length], score [None, max_path_length]
path_score =tf.log(tf.multiply(label, score)+ tf.multiply(1-label, 1-score)
loss = tf.reduce_sum(tf.negative(path_score))

4.5.5 模型预测

训练过程中，每个word我们都提前知道了赫夫曼编码，所以训练的时候我们平均大概只要计算$lo{g}_{2}V$的中间节点，就可以得到结果。但是在预测阶段，由于我们需要计算每个叶子节点输出概率值，然后取最大的一个概率，所以在预测阶段并不能省时间。那么怎么计算每个叶子节点也就是word的概率值？
从输入层到hidden层，得到输出向量，然后分别计算与每个叶子节点score分值。与训练过程一样，hidden向量与叶子节点的path经过的中间节点向量相乘，再sigmoid，然后用如下公式：
$$path\_score=tf.log(tf.multiply(label,score)+tf.multiply(1-label,1-score))$$
$$socre=tf.reduce\_sum(path\_score)$$

计算所有叶子节点的score分值，取分值最大的则就是预测的word label
在tensorflow中的实现如下：

# label [None, max_path_length], score [None, max_path_length]
path_score = tf.log(tf.multiply(label, score)+ tf.multiply(1-label, 1-score))
score = tf.reduce_sum(path_score)
