CLLC对称双向全桥谐振变换器模型仿真与实现：自动正反向运行，优异的输出波形效果

CLLC对称双向全桥谐振变换器仿真模型。
电路采用变频控制，实现输出电压闭环运行。

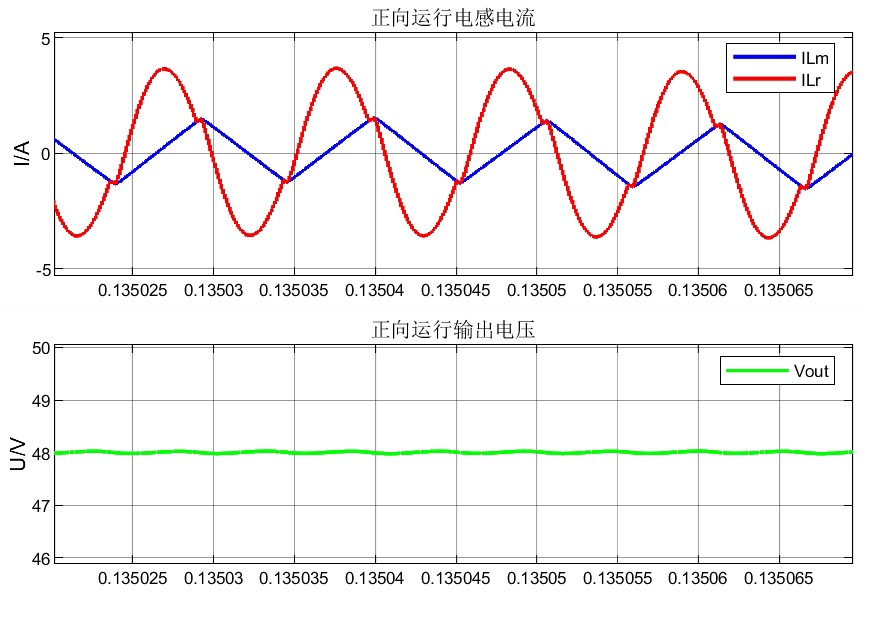

正、反向两个方向的输出波形效果良好。
模型可实现自动正反向运行。

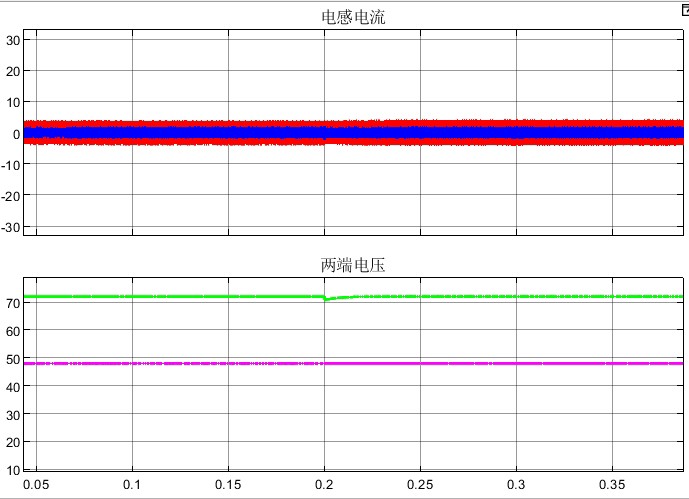

如展示图二所示，0.2s时由正向切换为反向。
运行环境有matlab/simulink等
~

ID:9639673450188504

爱哭的溪子

CLLC对称双向全桥谐振变换器是一种广泛应用于电力电子领域的重要技术。该电路通过变频控制实现输出电压的闭环运行，同时具备正、反向两个方向的输出波形效果良好的特点。本文将从该谐振变换器的仿真模型入手，阐述其工作原理和性能分析，并介绍如何实现自动正反向运行。

谐振变换器作为一种高效率、高性能的电力电子变换器，对于电源开关、电机驱动等应用有着广泛的适用性。CLLC对称双向全桥谐振变换器作为其中一种变体，在应对双向功率流动需求方面表现出色。

首先，我们来看一下该谐振变换器的仿真模型。在仿真模型中，我们采用了matlab simulink等工具来搭建电路，用以模拟电路的各项参数和运行情况。这样的仿真模型能够更加直观地展示谐振变换器在不同工作状态下的波形和电压输出情况。

在正向运行时，CLLC对称双向全桥谐振变换器能够实现电压的有效输出。在闭环控制下，电压输出稳定可靠，并且在不同负载条件下都能保持恒定的输出电压。通过合理调节变频控制器中的参数，可以实现对输出电压的精准调节。

换向时，即从正向切换到反向，谐振变换器能够实现自动化的操作。在正向运行一段时间后，系统会根据设定的切换时机，自动地切换到反向运行。这样的自动正反向切换机制，可以为电力系统的双向功率流动提供了很大的便利，使得电源开关和电机驱动等应用能够更加灵活地适应不同的工作需求。

总结起来，CLLC对称双向全桥谐振变换器是一种高效、可靠的电力电子变换器。通过变频控制，能够实现输出电压的闭环运行，并具备正、反向两个方向的输出波形效果良好的特点。仿真模型的搭建和应用，为我们提供了更深入的理解和研究该变换器的机会。

未来，我们可以进一步研究该谐振变换器的参数优化和控制策略，以提高其性能指标和工作效率。同时，结合实际应用场景，进一步优化电路结构和控制方法，使得谐振变换器能够更好地适应不同的电力系统需求。

综上所述，CLLC对称双向全桥谐振变换器是一种具有广泛应用前景的电力电子技术。通过合理的电路设计和变频控制策略，能够实现输出电压的闭环运行，并具备正、反向两个方向的输出波形效果良好。未来的研究和应用方向还有待进一步深入探索，以提高该变换器的性能和适用性，推动电力电子领域的发展。

图二：CLLC对称双向全桥谐振变换器正向切换为反向的示意图
