三菱FX3U—计数器

目录

1、简介：

2、计数器种类：

A、通用计数器：

B、高速计数器：

3、计数器特点：

4、32位计数器计数方向切换：

5、练习：

4、总结：

---

1、简介：

        计数器的作用是用于对输入信号进行计数，当计数值与设定值相等时，计数器触点动作，需要使用RST复位指令复位触点和当前值。计数器分为通用计数器和高速计数器。

2、计数器种类：

A、通用计数器：

FX3U系列提供了C0~C234共235个通用计数器，用于执行常规的计数操作。通用计数器分为16位增计数器和32位增减计数器，可以根据需要选择适合的计数器类型。

编号	作用
C0~C99，共100个	16位递增计数器(0~32767)，掉电不能保存数据
C100~C199，共100个	16位递增计数器(0~32767)，掉电可以保存数据
C200~C219，共20个	32位递增/递减计数器(-2147483648~+2147483647)，掉电不能保存数据
C220~C234，共15个	32位递增/递减计数器(-2147483648~+2147483647)，掉电可以保存数据

B、高速计数器：

        FX3U提供了C235~C255共21个高速计数器，用于处理高速输入信号的计数需求。高速计数器具有更高的计数速度和精度，适用于需要快速计数和监测的应用场景。

3、计数器特点：

内容	16位计数器	32位计数器
计数方向	递增	递增/递减切换(M8200-M8234)
设定值	1~32767	-2147483648~+2147483647
设定值来源	整数K/数据寄存器	整数K/数据寄存器(但占用两个数据寄存器)
输出触点	正向计数完动作保持	正向计数完动作保持
复位定时器	执行RST复位指令，计数器当前值为0，输出触点复位

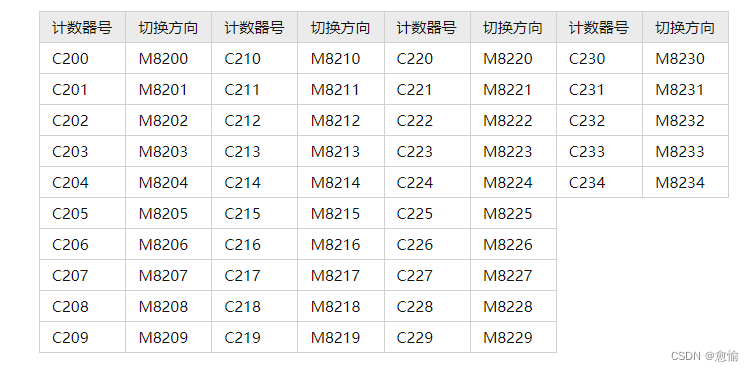

32位计数器计数方向切换的计数器号与特殊辅助继电器号匹配表(出自工创喵无锡门店)

4、32位计数器计数方向切换：

        从模拟结果看，当32位计数器的方向是递减时，在计数值与设定值相等时不会使触点动作。

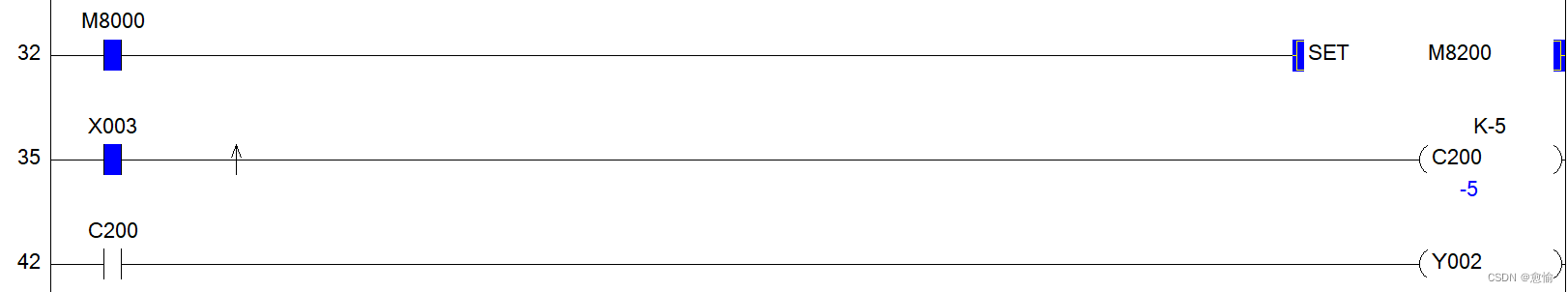

将计数器C200的计数方向切换为递减计数

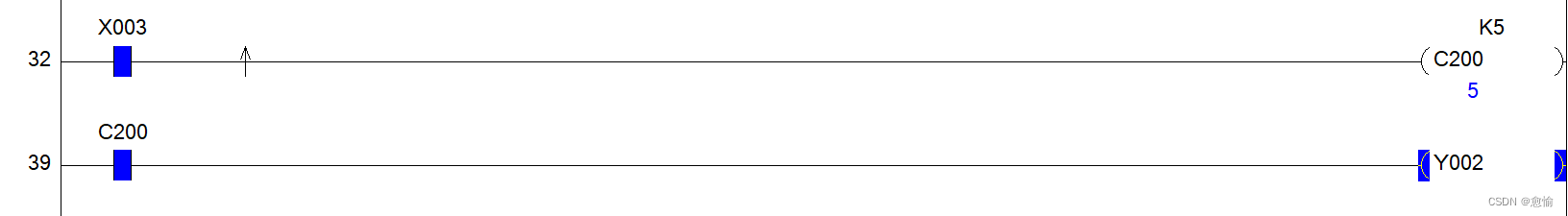

 计数器C200的计数方向为递增方向

5、练习：

    编写完成一个灯能够在按下启动开关后亮3s，灭2s，一直循环直到按下停止才关闭，并计数按下停止按钮后灯亮3s，灭2s循环了几次。

4、总结：

    a、使用计数器一般需要与复位指令一起使用，计数器通过复位指令将复位输出触点和计数器当前值。

    b、掉电保持数据的计数器使用的是PLC的内部电池电源。

    c、32位计数器递减不会使触点动作。
