离线CANFD&LIN工具

主要功能：
1. 可以把PCAN View和PLIN View Pro记录的日志文件下载到设备中，然后离线回放；
2. 可以支持6~36v宽电压供电。
3. 板载提供SD卡插槽最大支持tf卡32G，按一个日志文件1MB算，可以储存几万个文件；
4.车型和日志可以自主编辑。
6.检测波CAN/CANFD特率功能与检测lin波特率。
7.pwm输出与捕获工程，用于对电机调速。

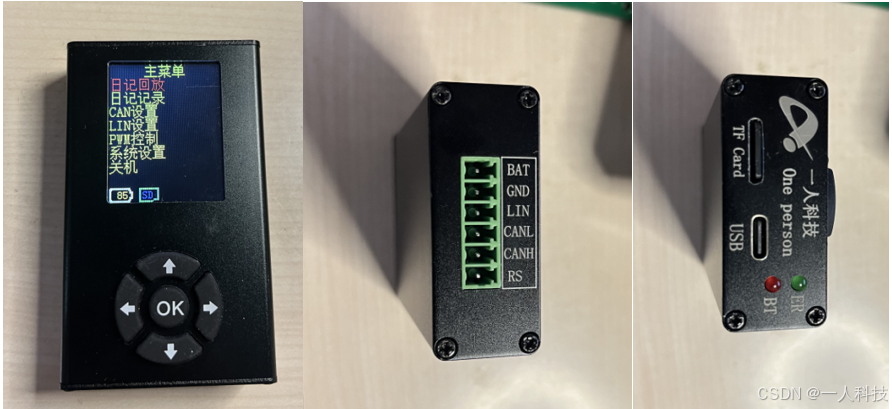

                                               CAN盒外观（80*50*20mm）

一：按键功能定义

1:  上键，上翻或参数增加

2:  下键，下翻或参数减小

3： 左键，界面返回

4：右键，翻页，参数选择

5：OK键，确认键，进入界面，或者参数设置确认，开机按键

二：图标

 1：电池图标内显示百分比范围从0-100%，数字显示红色表示在充电；数字显示蓝色表示电池充满电；数字显示黄色表示电池正在给系统供电。

2：SD图标内SD颜色用于区分状态，黄色显示表示SD卡未插入，蓝色表示卡正常，红色表示卡异常。

三：接口定义

1：TYPE-C，与电脑通信，可设置通信模式与读卡模式。通信模式可以更新程序或设置参数，读卡模式电脑显示U盘，内容为TF数据。

 2：TF-Card，TF卡槽可插入512M-32G的卡。

 3：输出端口

3.1：BAT，供电端口输入电压范围6-32V，LIN通信必须外部供电。

3.2：GND，地

3.3：LIN，LIN接口，复用PWM输入与输出

      3.4：CANL，CAN低   （支持CAN2.0与CANFD）

3.5：CANH，CAN高  （支持CAN2.0与CANFD）

3.6：RS，   CAN终端电阻选择  启用与CANH短接。

四：指示灯

1：BT，BT闪烁表示模块在底层运行，如进入更新模式。

  2：ER，故障指示灯。

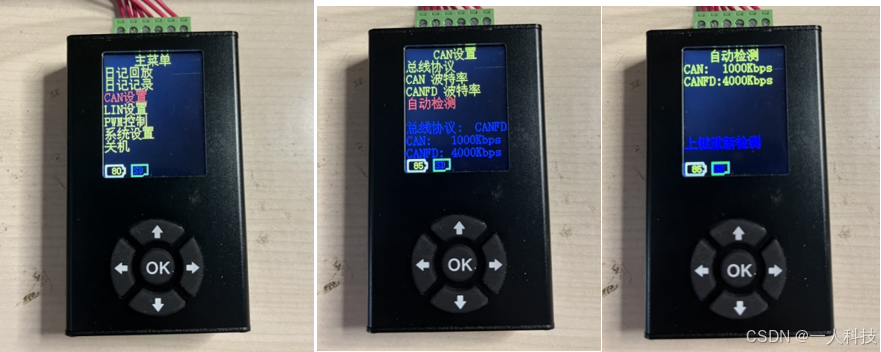

CAN波特率自动检测

     主界面通过下键移动菜单项到“CAN设置”，点击OK按键进入CAN设置界面，通过下键选择自动识别波特率，再点击OK键进入波特率检测界面。如果是CAN2.0总线CANFD会识别错误，对于使用没有影响。

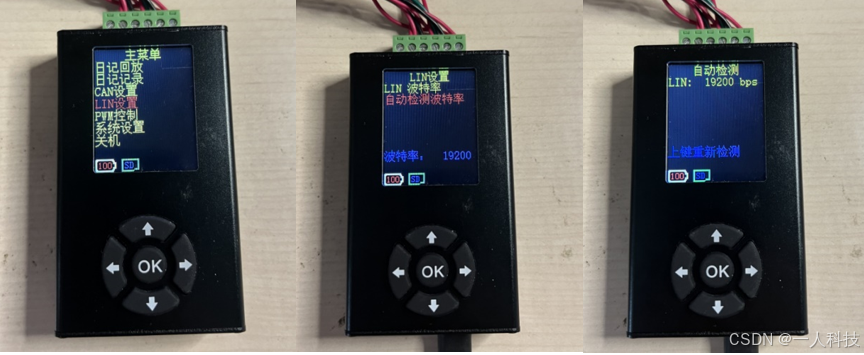

LIN 波特率自动检测

     主界面通过下键移动菜单项到“LIN设置”，点击OK按键进入LIN设置界面，通过下键选择自动识别波特率，再点击OK键进入波特率检测界面。如果设备没有收到LIN数据显示失败。

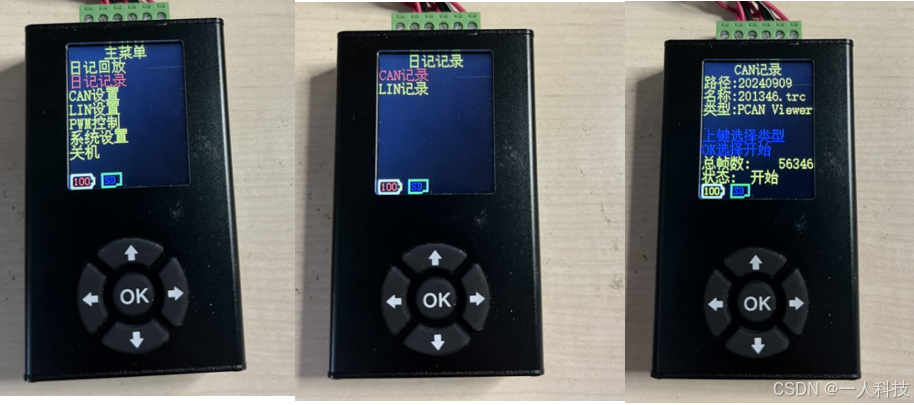

CAN录制

     主界面通过下键移动菜单项到“日记记录”，点击OK按键进入日记记录界面，通过上下键选择CAN记录，再点击OK键进入CAN记录界面。进入界面状态是暂停状态，点击OK键开始录制，观察总帧数是否增加，如果一直显示0请检查线束与终端电阻。

     状态为暂停上键选择录制模式PCAN日记或二进制日记。二进制日记可以节省存储空间。路径名对应文件系统的文件夹名，名称对于文件名，回放时按这路径选择。

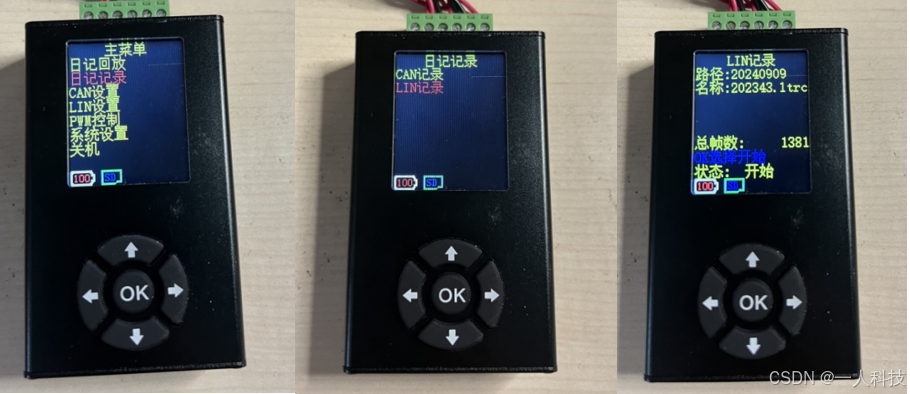

LIN录制

     主界面通过下键移动菜单项到“日记记录”，点击OK按键进入日记记录界面，通过上下键选择LIN记录，再点击OK键进入LIN记录界面。进入界面状态是暂停状态，点击OK键开始录制，观察总帧数是否增加，如果一直显示0请检查线束。

     路径名对应文件系统的文件夹名，名称对于文件名，回放时按这路径选择。

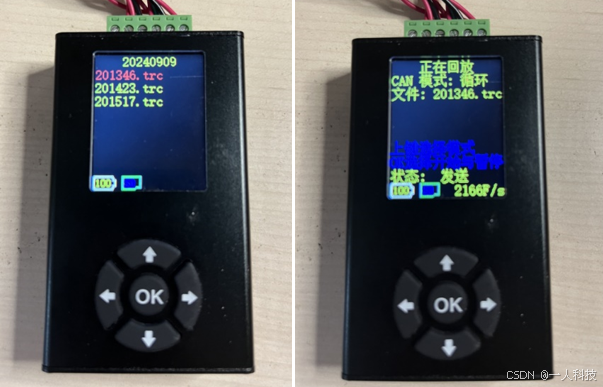

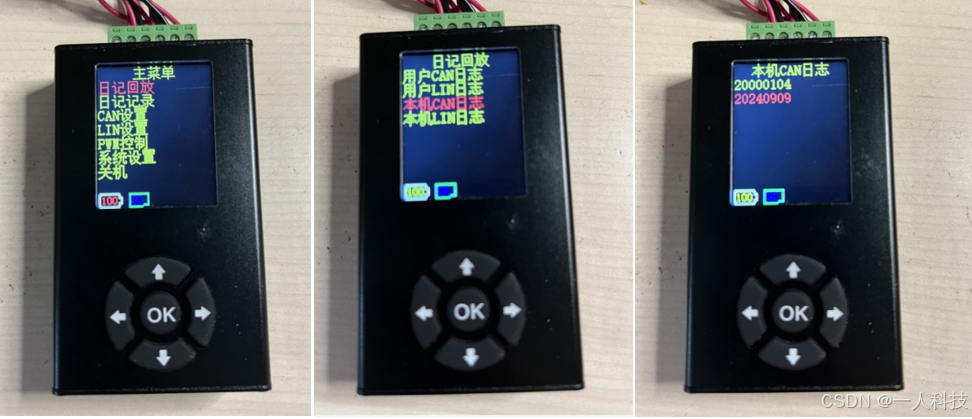

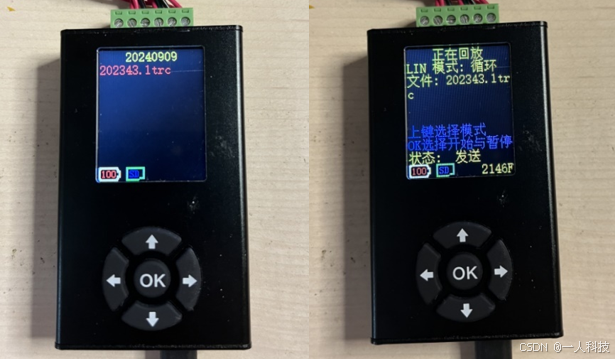

CAN回放

     主界面通过上下键移动菜单项到“日记回放”，点击OK按键进入日记记录回放，通过上下键选择本机CAN记录，再点击OK键进入“本机CAN记录”界面，再通过上下键选择文件名点击OK键进入回放界面。点击OK键可以暂停与回放数据，上键可以选择回放模式单次回放还是循环回放。

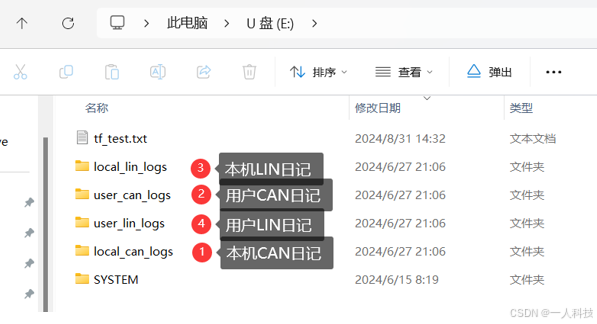

     用户CAN日记与本机CAN日记区别对于到文件系统两个路径，用户CAN日记用户可以来管理自己录制文件，本机CAN日记采用日期作为文件夹名，时间作为录制文件名。

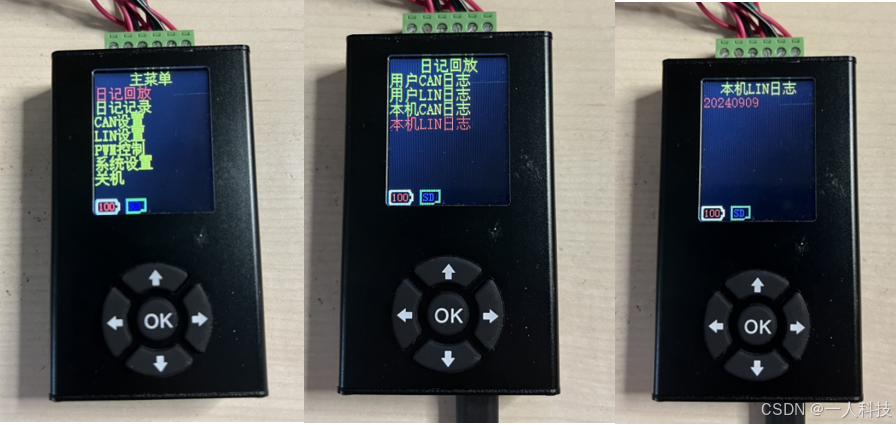

LIN回放

     主界面通过上下键移动菜单项到“日记回放”，点击OK按键进入日记记录回放，通过上下键选择本机LIN记录，再点击OK键进入“本机LIN记录”界面，再通过上下键选择文件名点击OK键进入回放界面。点击OK键可以暂停与回放数据，上键可以选择回放模式单次回放还是循环回放。

     用户LIN日记与本机LIN日记区别对于到文件系统两个路径，用户LIN日记用户可以来管理自己录制文件，本机LIN日记采用日期作为文件夹名，时间作为录制文件名。

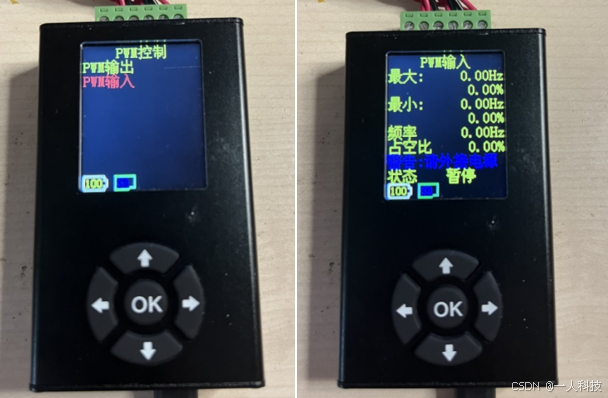

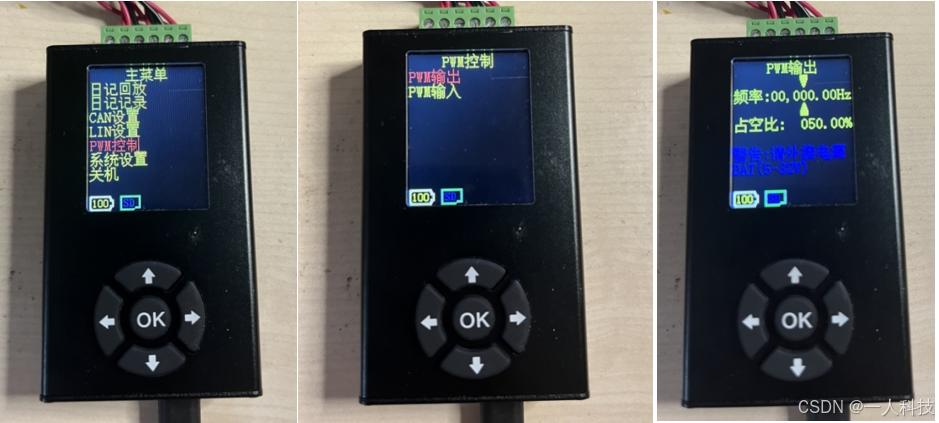

PWM输入输出控制（PWM输出口为LIN接口）

      主界面通过上下键移动菜单项到“PWM控制”，点击OK按键进入PWM控制界面，通过上下键选择PWM输出，再点击OK键进入“PWM输出”界面，通过上下键修改频率与占空比，通过右键移动光标。

     主界面通过上下键移动菜单项到“PWM控制”，点击OK按键进入PWM控制界面，通过上下键选择PWM输入，再点击OK键进入“PWM输入”界面，通过OK键暂停与开始捕获，通过上键重新捕获。

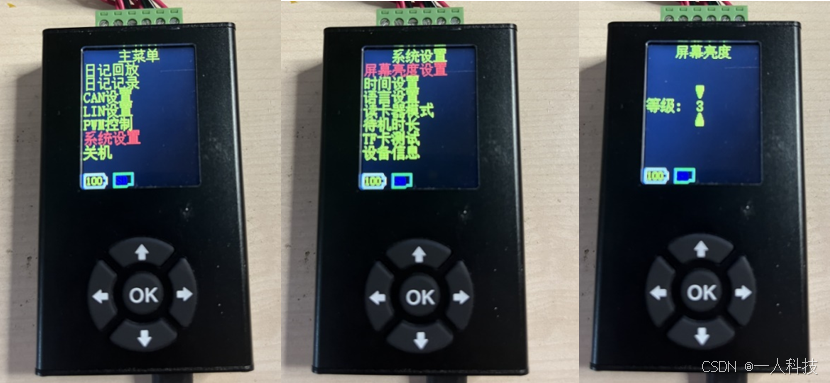

屏幕亮度设置

     主界面通过上下键移动菜单项到“系统设置”，点击OK按键进入系统设置界面，通过上下键选择屏幕亮度设置，再点击OK键进入“屏幕亮度”界面，通过上下键修改亮度等级1-级最暗9-级最亮，点击OK确认并返回上一个界面。如果未点击确认直接点击返回亮度本次有效，关机后回到上次存储的亮度

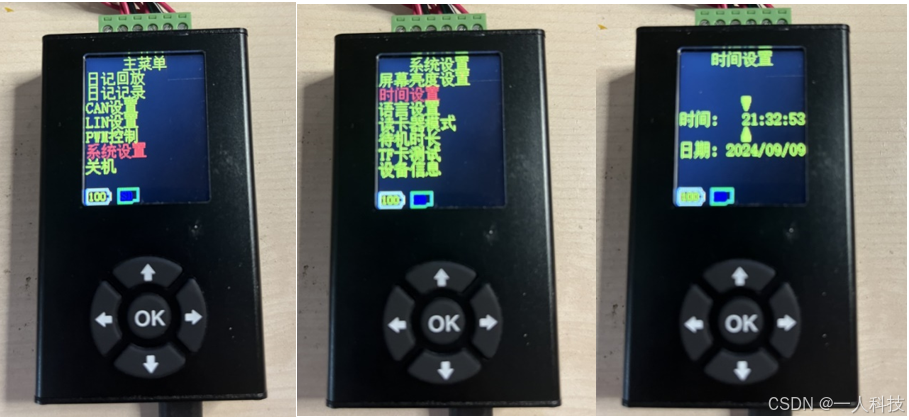

时间设置

      主界面通过上下键移动菜单项到“系统设置”，点击OK按键进入系统设置界面，通过上下键选择时间设置，再点击OK键进入“时间设置”界面，通过上下键修时间与日期右键移动光标点击OK确认并返回上一个界面。如果直接返回不设置时间

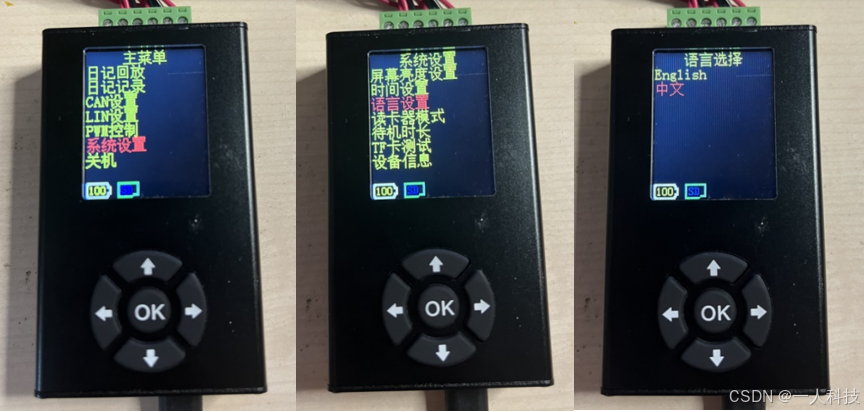

语言设置

       主界面通过上下键移动菜单项到“系统设置”，点击OK按键进入系统设置界面，通过上下键选择语言设置，再点击OK键进入“语言设置”界面，通过上下选择语言，点击OK确认并返回上一个界面，如果直接返回不设置语言。

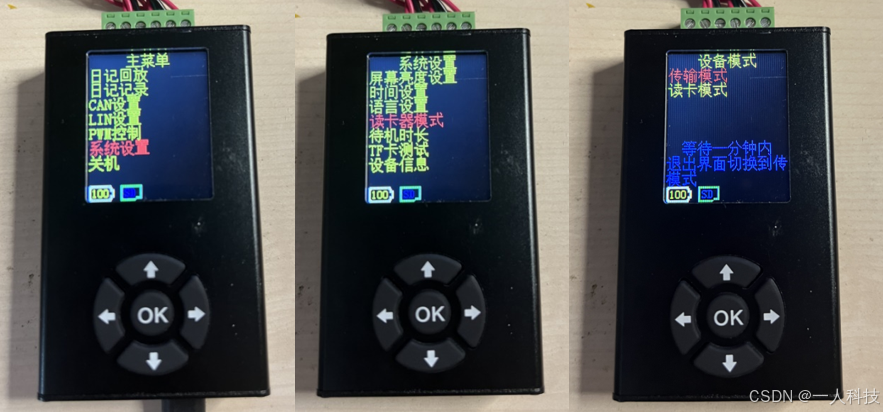

读卡器模式

主界面通过上下键移动菜单项到“系统设置”，点击OK按键进入系统设置界面，通过上下键选择语言设置，再点击OK键进入“读卡器模式”界面，通过上下选择传输模式或读卡模式，点击OK确认进入对于模式。读卡模式接上数据到电脑，电脑显示U盘。用户可以修改录制文件名，或管理自己录制文件。

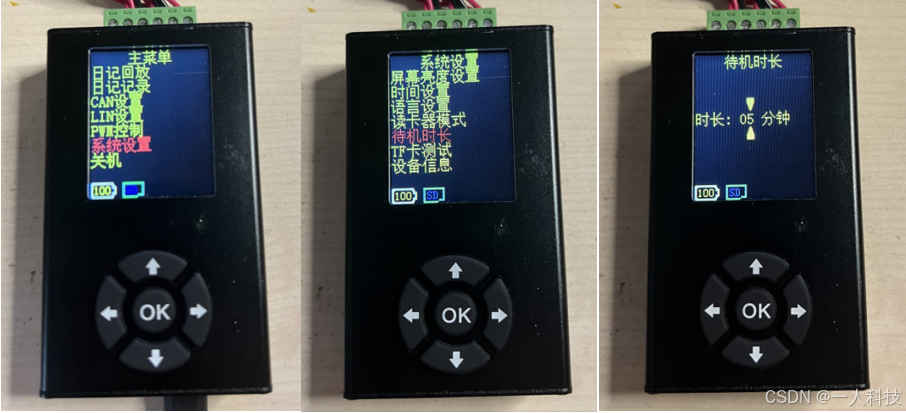

待机时长设置（再设定时间内没有动按键系统待机省电，回放与录制界面除外）

主界面通过上下键移动菜单项到“系统设置”，点击OK按键进入系统设置界面，通过上下键选择待机时长，再点击OK键进入“待机时长”界面，通过上下修改时长，点击OK确认修改。直接按返回键放弃修改。设未00表示不待机。

TF卡测试（读写速度越快卡约好，推荐闪迪32G内存卡）

主界面通过上下键移动菜单项到“系统设置”，点击OK按键进入系统设置界面，通过上下键选TF卡测试，再点击OK键进入“TF卡测试”界面，点击OK开始测试。等待测试完成显示测试结果。

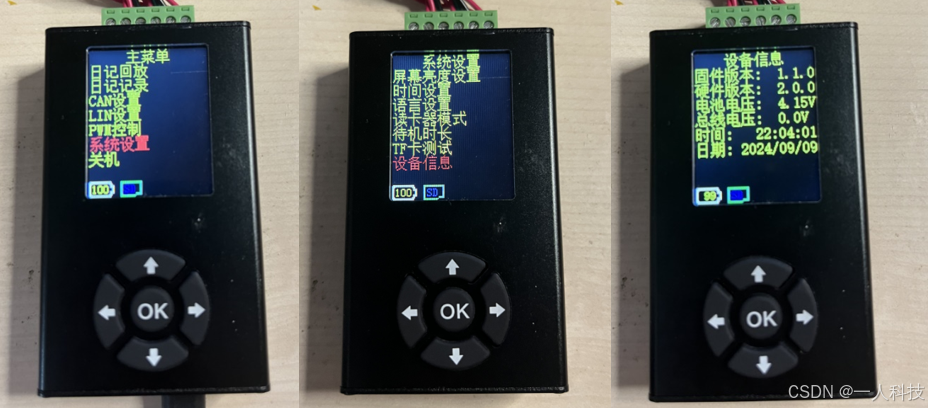

设备信息

主界面通过上下键移动菜单项到“系统设置”，点击OK按键进入系统设置界面，通过上下键选设备信息，再点击OK键进入“设备信息”界面，可以查看本机版本信息。

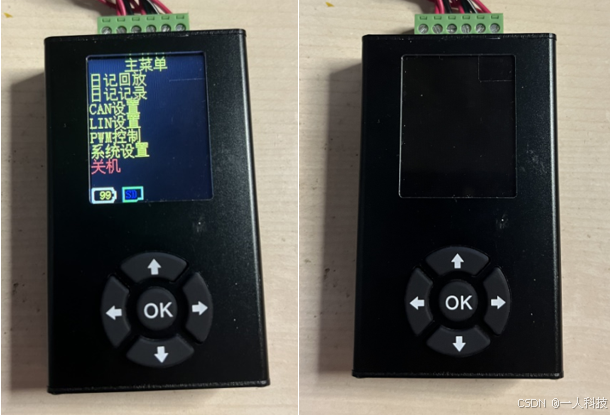

关机与开机

主界面通过上下键移动菜单项到“关机”，点击OK按键关机。关机状态击OK键开机
