固件解析-S19文件

 1：前言

       Motorola S-record是由Motorola创建的一种文件格式，它以 ASCII十六进制文本形式传送二进制信息。这种文件格式也可以称为SRECORD、SREC、S19、S28、S37。它通常用于对微控制器、EPROM 和其他类型的可编程逻辑设备进行编程。
     S-record格式是在1970年代中期为 Motorola 6800处理器创建的。该处理器和其他嵌入式处理器的软件开发工具将生成S-record格式的可执行代码和数据。程序员将读取S-record格式并将数据“刻录”到嵌入式系统中使用的PROM或EPROM中。

2：S19文件 格式分析

     找份单片机工程编译下，基本都支持S19文件格式输出，本文分析一份STM32固件数据。

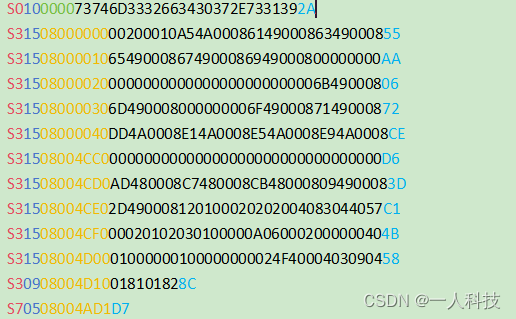

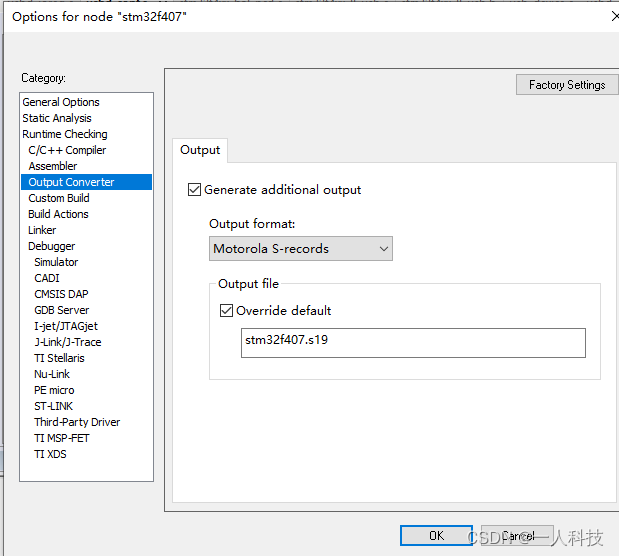

       选择输出类型为：Motorola S-records  编译源代码输出*.s19文件。通过Notepad++打开，看到它通过颜色帮我们分辨出各个数据类型。

类型+长度+地址+[数据]+校验   数据可选

长度 = 地址+数据+校验

校验和 = 类型+长度+地址+[数据] 累计 低字节取反

05+08+00+4A+D1 = 0x128   0x28取反 = 0xD7

记录 类型	功能	地址 长度	描述	备注
S0	标题	2字节	用于记录文件信息如：文件名	第一行
S1	数据	2字节	记录带2个地址的数据
S2	数据	3字节	记录带3个地址的数据
S3	数据	4字节	记录带4个地址的数据
S7	结束	4字节	结束S3数据记录	与S3配对出现
S8	结束	3字节	结束S2数据记录	与S2配对出现
S9	结束	2字节	结束S1数据记录	与S1配对出现

3：代码解析S19文件

       通过C++解析S19文件得到若干个数据块，开发过程中没有设置段基本就是一块数据。我们定义数据结构如下：

class RecordBlock
{
     public:
     int address;         //地址
     QByteArray data;//数据
};


int S19Firmware::ParseFile(QString path, QList<RecordBlock> &BlockList)
     {
         //step1：清空块列表
         BlockList.clear();
         //step2：清空记录行列表
         recordLines.clear();

         QByteArray HLine;
         //step3：声明一个流读取类
         QFile aFile(path);
          if (!aFile.exists()) //文件不存在
              return -1;
          if (!aFile.open(QIODevice::ReadOnly | QIODevice::Text)) //打开失败
              return -2;

         QByteArray data;
         int dataLenght;
         bool ok;
        while (!aFile.atEnd())
         {
             HLine = aFile.readLine();
             if(HLine.size()<8) return -5;//数据长度错误

             //step4：如果读取一行代码是以“S0”开头的话，则不进行解析
             if (HLine[0] != 'S')//"S0"开头的不用打印
             {
                  return -3;//不以“S”开头不解析  头格式错误
             }
             else
             {
                 int type = HLine.mid(1, 1).toInt(&ok,16);//文件类型
                 if(ok==false) return -4; //类型错误
                 unsigned  int address;
                 int lineLen;
                 int offse;
                 switch (type)
                 {
                    case 0:
                       HeadLineStr =  QString(HLine);
                       // qDebug()<<"HeadLineStr"<<HeadLineStr;
                     break;
                    case 1://数据记录（Data Record） S1
                    case 2://数据记录（Data Record） S2
                    case 3://数据记录（Data Record） S3
                         {
                             //去掉"S0"
                             HLine.remove(0,2);
                             //数据长度
                             dataLenght  = HLine.mid(0,2).toInt(&ok,16);
                             if(ok==false) return -4; //类型错误

                             lineLen = 2+ dataLenght*2;
                             if(HLine.size()<lineLen) return -5;//数据长度错误

                             //取地址 高在前
                             if(type==1)
                             {
                                 address= HLine.mid(2,4).toInt(&ok,16);
                                 if(ok==false) return -4; //类型错误
                                 offse = 6;
                             }
                             else if(type==2)
                             {
                                  address = HLine.mid(2,6).toInt(&ok,16);
                                 if(ok==false) return -4; //类型错误
                                  offse = 8;
                             }
                             else if(type==3)
                             {
                                  address = HLine.mid(2,8).toInt(&ok,16);
                                 if(ok==false) return -4; //类型错误
                                  offse = 10;
                             }
                             //取加法校验
                             int checkNum =  HLine.mid(lineLen-2,2).toInt(&ok,16);
                             if(ok==false) return -4; //类型错误
                             //HEX文件校验和的计算方式是将除了开头的“:”和最后两位的校验和去掉后的其他数相加
                             if (checkSum(data,HLine,lineLen-2,offse, checkNum))
                             {
                                 //add
                                 RecordLine S19Data;
                                 S19Data.address = address;
                                 //纯数据，10 =  总个数2 + 地址4 + 类型2 + 校验2
                                 S19Data.data = data;
                                 //纯数据长度，去掉地址2位，校验1位 = 3
                                 S19Data.count = data.size();
                                 recordLines.append(S19Data);
                                // qDebug()<<  S19Data.data.toHex();//
                             }
                             else
                             {
                                 return -7;//校验错误
                             }
                         }
                         break;

                    case 7: //
                    case 8: //
                    case 9: //
                         TailLineStr =  QString(HLine);
                         //qDebug()<<"TailLineStr"<<TailLineStr;
                         break;
                 }

             }

         }
         aFile.close();
        //升序排序
         devListSort(recordLines);
          /*for(int i = 0; i <recordLines.length(); i++)
           {
               qDebug()<< i << recordLines.at(i).address;
           }
          */

         //把文件中每一行的数据组合成若干个地址开头的整块数据,放在s19Block里用于发送
         int nextAddress = 0xFFFF;
         RecordBlock S19Block;
         for (int i = 0; i < recordLines.size(); i++)
         {
             if (i == 0)//第一个循环
             {
                // HexBlock = new HexRecordBlock();
                 //获取下一条记录的起始地址，并将本条记录存储再数据块中
                 nextAddress = getNextAddress(S19Block, recordLines, i);
                 if (i == recordLines.size() - 1)
                 {
                     //已经循环到底，只有一个block
                     BlockList.push_back(S19Block);
                 }
             }
             else//如果不是第一条记录
             {
                 if (nextAddress == recordLines[i].address)
                 {
                     joinHexBlockData(S19Block.data, recordLines[i].data);
                     nextAddress = recordLines[i].address + recordLines[i].count;
                     if (i == recordLines.size() - 1)
                     {
                         //已经循环到底，只有一个block
                         BlockList.append(S19Block);
                     }
                 }
                 else if (nextAddress < recordLines[i].address)
                 {
                     BlockList.append(S19Block);
                     S19Block.data.clear();
                     nextAddress = getNextAddress(S19Block, recordLines, i);
                     if (i == recordLines.size() - 1)
                     {
                         //已经循环到底，只有一个block
                         BlockList.append(S19Block);
                     }
                 }
                 else
                 {
                    qDebug()<<"地址覆盖";
                     return -8;
                 }
             }
         }
         return 0;
     }

void S19Firmware::devListSort(QList<RecordLine > &list)
{
  qSort(list.begin(), list.end(), compare);
}

bool S19Firmware::checkSum(QByteArray &hex,QByteArray data, int len, int offset,unsigned char checkNum)
    {
        //校验
        unsigned int sum = 0;
        bool ok;
        hex.clear();
        for (int i = 0; i <len; i = i + 2)
        {
            unsigned char value = data.mid(i,2).toInt(&ok,16);
            if(ok==false) return false;
            if(i>=offset)
            hex.append(value);
            sum += value;
        }

        //取低字节，1位
       unsigned  char lowSum = sum&0xff;
        if ((0xff - lowSum) == checkNum)
        {
            return true;
        }
        else
        {
            return false;
        }
    }

获得数据后就可以通过CAN传输来给设备升级！！！

1：代码通过一行一行的解析数据，并对数据检验核实。

2：通过地址排序行数据。理论是不需要的，生成是按照地址顺序生成。

3：把连续地址合并成大块。好处在于升级可以按自定义数据长度传输如ISO-15765 最大一帧可以传输4k数据
