USBCANFD100U 使用CANFD和LIN总线收发报文

已于 2023-10-30 23:21:39 修改
阅读量2.4k 收藏 5
点赞数 1
文章标签： 开发工具 信息与通信
于 2023-10-30 23:20:30 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u010409025/article/details/134130475
版权
本文详细记录了USBCANFD100U开发板在CANFD和LIN总线上的配置与调试过程。通过ZCANpro和ZXDOC软件进行报文收发，但发现LIN功能需要更新固件才能使用。升级固件后，需注意LIN接口的VBAT、GND连接及1K上拉电阻，确保正常收发。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

USBCANFD100U调试记录

这款CANFD 卡可支持CAN和CANFD ，有一路CAN/CANFD,另外有2路LIN

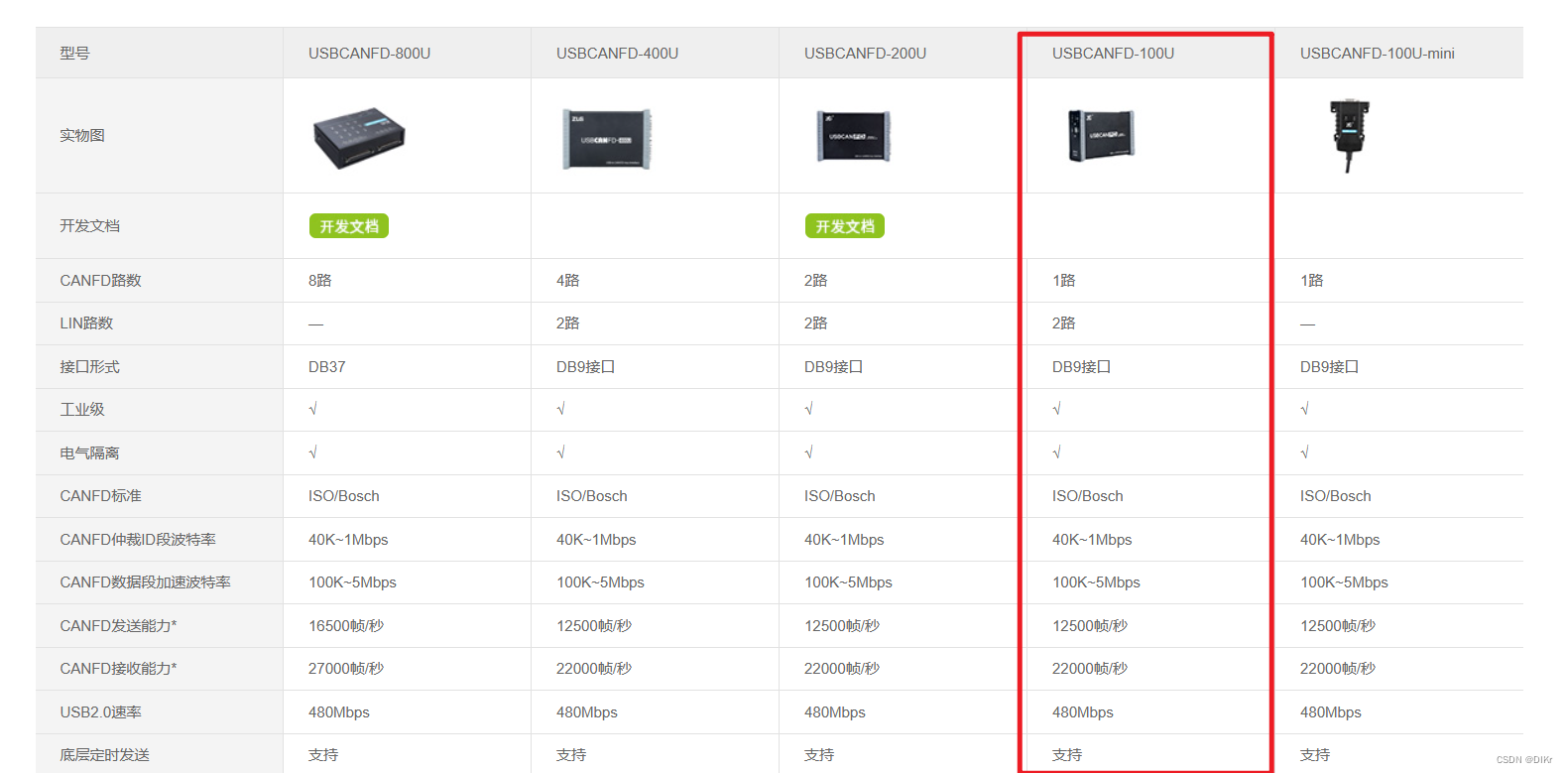

官网配置如下：

验证CANFD

官方提供了2个上位机软件来收发或者观测分析报文

分别是ZCANpro和ZXDOC

两款上位机都是用QT开发的，给我的使用感受是，啥功能都往里塞，只管实现功能，使用过程步骤及其繁琐，给用用户使用体验较一般。

ZCANpro主界面：
