分布式光伏“四可”接入产品：CET-4210规约转换器、CET-4211接口转换器

在光伏发电系统的设计与运维中，设备间的互联互通是保障系统高效运行的核心基础。然而，随着光伏逆变器、储能装置、监控平台等设备的多元化发展，不同厂商的通信接口形态各异、协议标准不统一的问题日益凸显。这不仅增加了系统集成的复杂度，还可能因通信障碍导致发电效率下降或运维成本攀升。

在此背景下，接口转换器与规约转换器作为解决异构设备互联难题的关键设备，已成为光伏系统中不可或缺的技术组件。

（1）接口转换器简介

在大型分布式光伏电站中，逆变器往往分散安装于不同屋顶或区域。若直接采用原始接口连接，可能会面临传输距离不足、布线成本高昂等问题，另外，未经过电气隔离的接口易受光伏阵列直流侧浪涌电流冲击，导致通信模块损坏，影响系统可靠性。

例如，某品牌逆变器采用RS-232接口，传输距离仅15米且不支持多设备组网，而另一厂商设备使用以太网接口，需通过光纤延长传输距离。

通过部署接口转换器，可将通信接口形态各异（485、USB、网口、232口等），转换成485口输出到协议转换器上，显著降低布线复杂度。

CET-4211分布式光伏接口转换器

实现以下功能：

1. 电气特性转换：将RS-232的单端信号转换为RS-485的差分信号，提升抗干扰能力与传输距离（可达1200米）。
2. 介质转换：将以太网电口转为光纤接口，突破铜缆的100米距离限制，同时避免光伏电站强电磁环境的干扰。
3. 拓扑结构适配：将点对点的USB通信转换为RS-485总线架构，支持多达32台设备并联接入。

（2）光伏规约转换器的简介

在光伏系统中，光伏逆变器常采用Modbus RTU、CANopen、DNP3等协议，而电网调度系统通常要求IEC 61850或104规约。规约转换器的核心技术在于：

1. 协议栈解析与重构：通过嵌入式系统解析源协议数据包（如Modbus功能码、寄存器地址），并按照目标协议格式重新封装。
2. 数据映射与归一化：将不同协议的变量命名（如“直流侧电压”在A厂商协议中为寄存器40001，B厂商中为CAN ID 0x201）统一映射为标准数据模型。
3. 实时性与可靠性保障：采用双CPU架构，实现协议转换与通信链路监测的并行处理，确保毫秒级响应速度与99.99%通信可用率。

CET-4210分布式光伏规约转换器

分布式电源接入单元，光伏规约转换器安装在计量箱内，支持与光伏逆变器通信，具备协议转换、电压监测、下行通信链路监测和事件上报等功能，执行光伏柔性调节指令。

在光伏系统迈向高比例可再生能源接入与数字化转型的进程中，接口转换器与规约转换器不仅是解决设备异构性的技术工具，更是实现电网柔性调控与数字化运维的战略支点。

CET中电技术在户用光伏“四可”改造中，提供CET-4211接口转换器与CET-4210规约转换器，实现光伏系统的“可观、可测、可调、可控”。

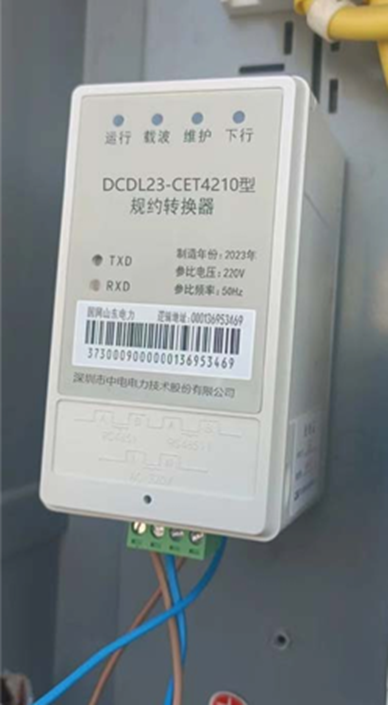

①CET-4210分布式光伏规约转换器

CET-4210分布式光伏规约转换器，安装于光伏用户的光伏计量电能表、光伏控制开关表箱内，通过对应线束配合转接器连接到光伏逆变器采集数据。

分布式光伏规约转换器内设可插拔式模块，具备HPLC载波通信功能，用于和台区终端设备通信传输采集的数据；下行具备RS-485总线扩展接口，用于光伏控制开关、光伏逆变器进行信息采集传输。

分布式光伏规约转换器内置规约转换功能，能够实现电力通信规约与各厂家的光伏逆变器通信规约交互等功能。

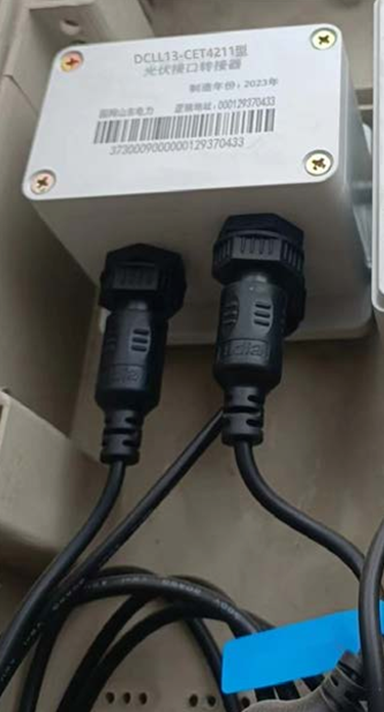

②CET-4211分布式光伏接口转换器

CET中电技术的这款分布式光伏接口转换器是配合光伏规约转换器，实现逆变器发电、用电信息采集的设备。用于单个逆变器用电信息采集系统、厂家云平台双主站登录切换。

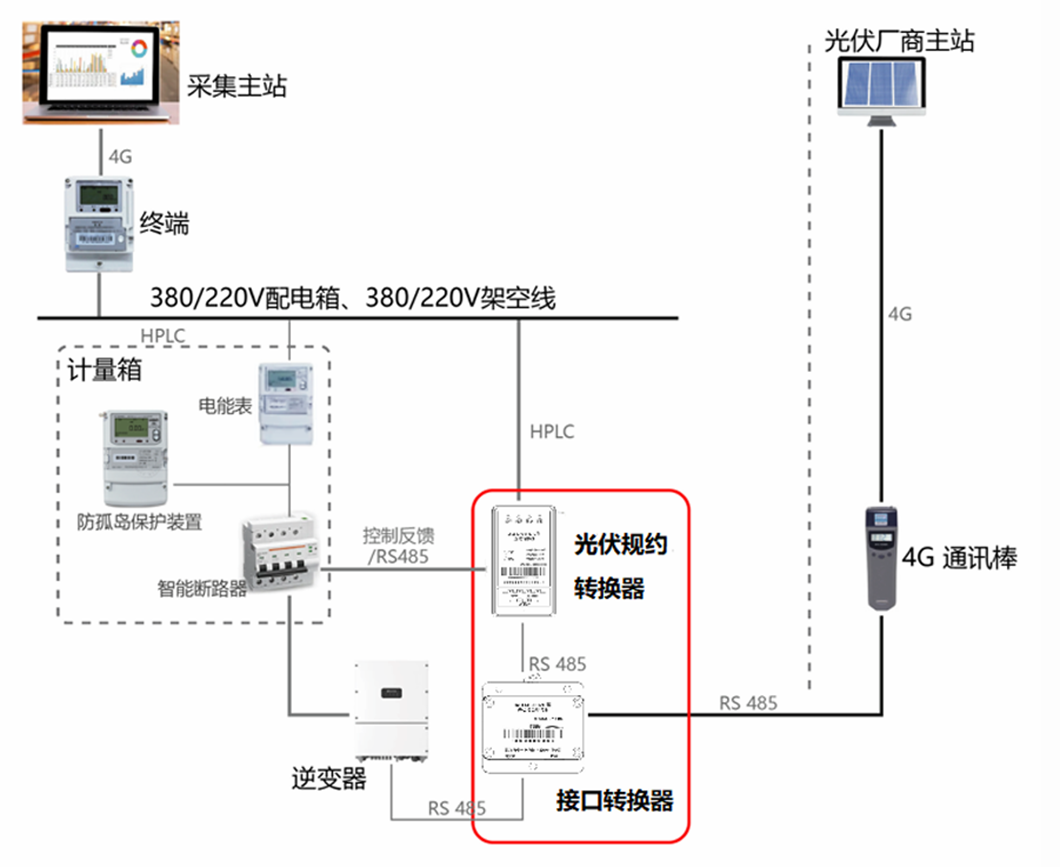

分布式光伏接口转换器将逆变器原1路通信RS-485端口扩展成两路，在其中一路保证厂家云平台通信不受影响的情况下，另一路RS-485端口连接到光伏规约转换器，实现两个主站均可正常采集、下发控制指令等。

CET-4211分布式光伏接口转换器还可以配合iSmartGate系列网关4G上云，在不影响现有4G棒采集的基础上实现单一逆变器数据上云。

通过标准化、智能化的协议与接口适配，这两类设备正在打破光伏系统“信息孤岛”，为构建安全、高效、可扩展的新型电力系统奠定坚实基础。
