1 创建工程

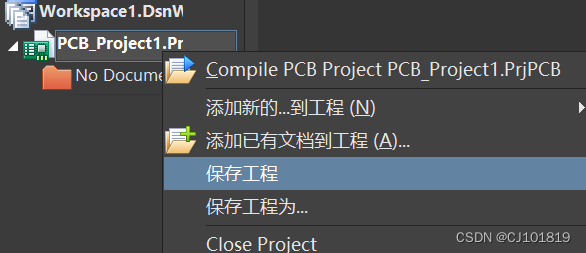

点击文件--->新的--->项目--->PCB工程

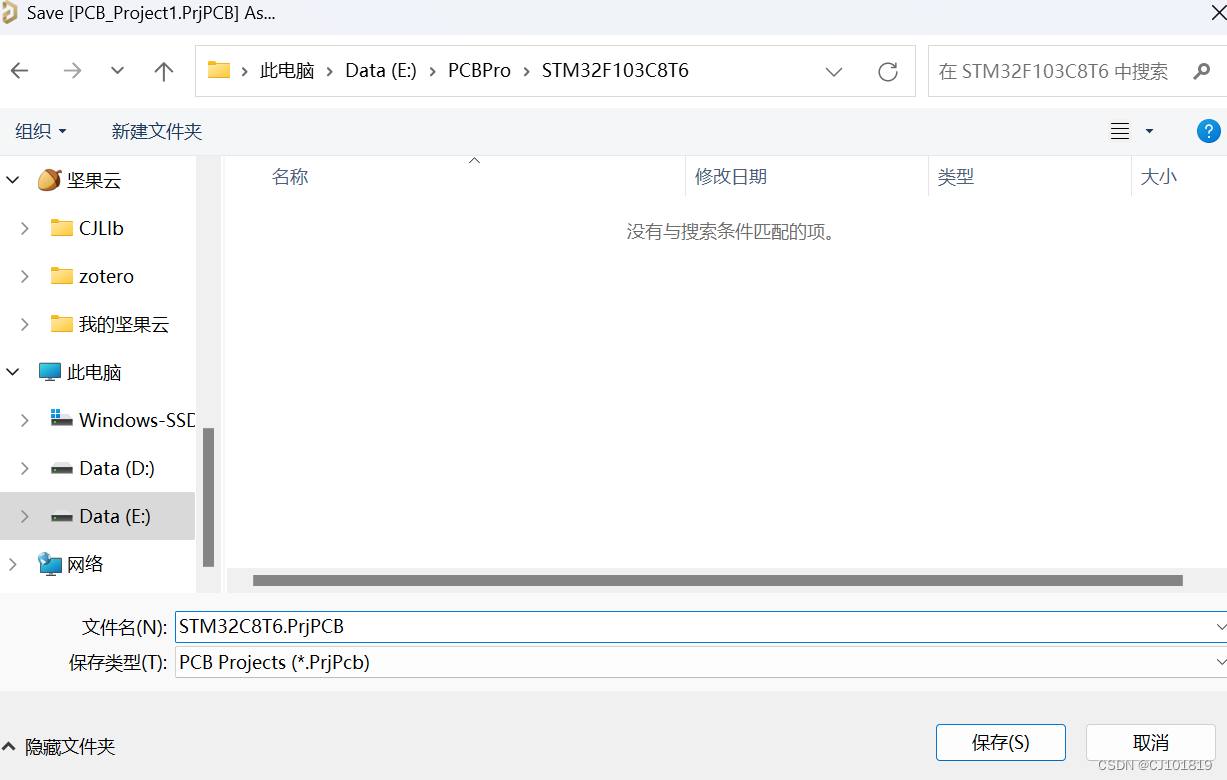

将文件保存到E:\PCBPro\STM32F103C8T6

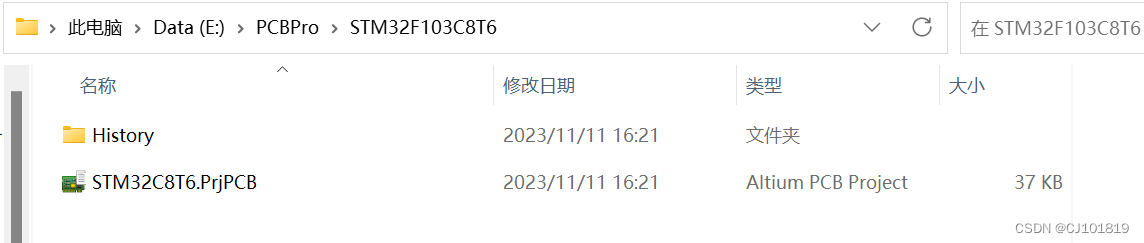

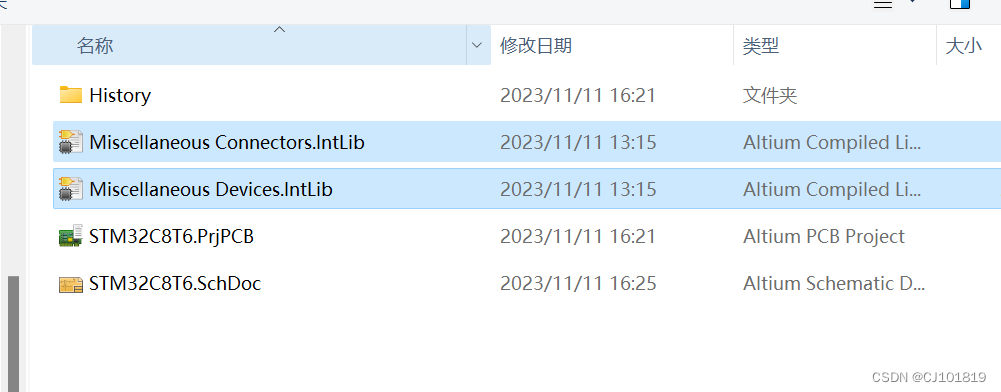

文件夹中出现

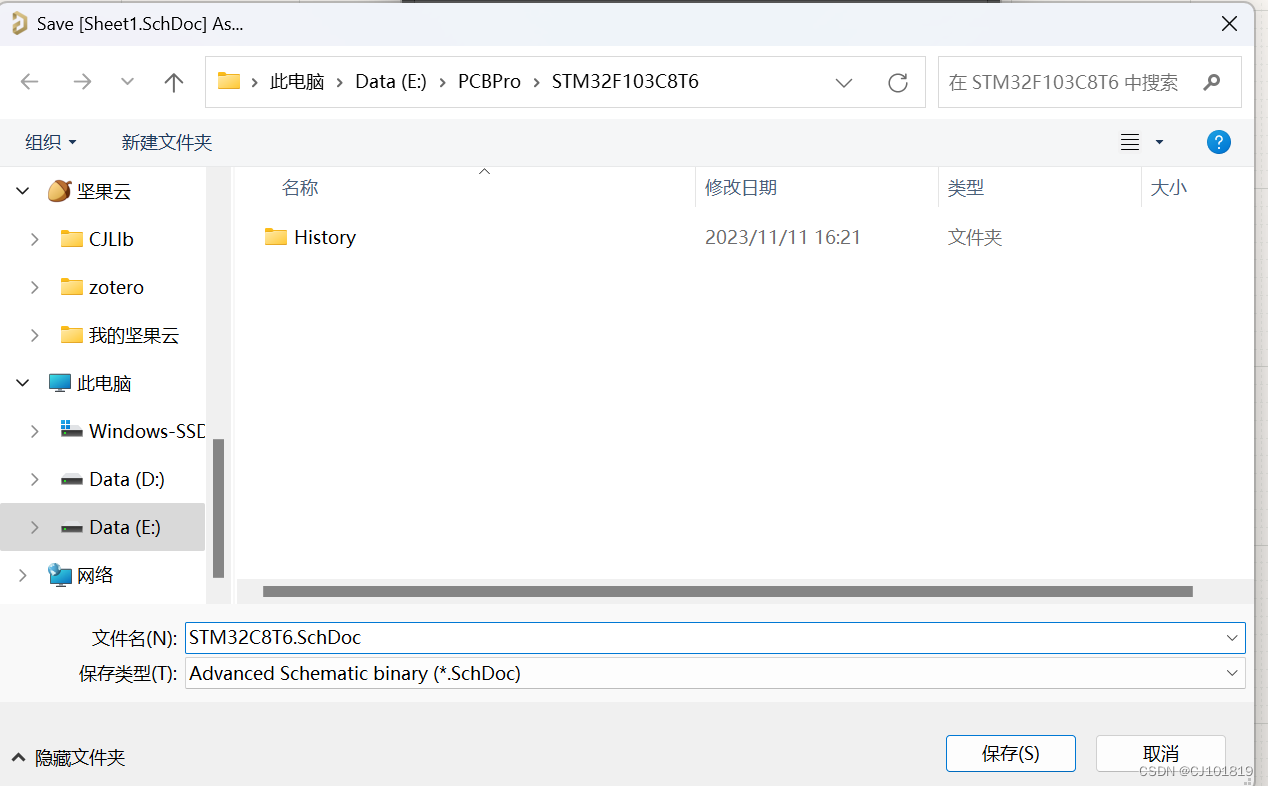

新建原理图并保存

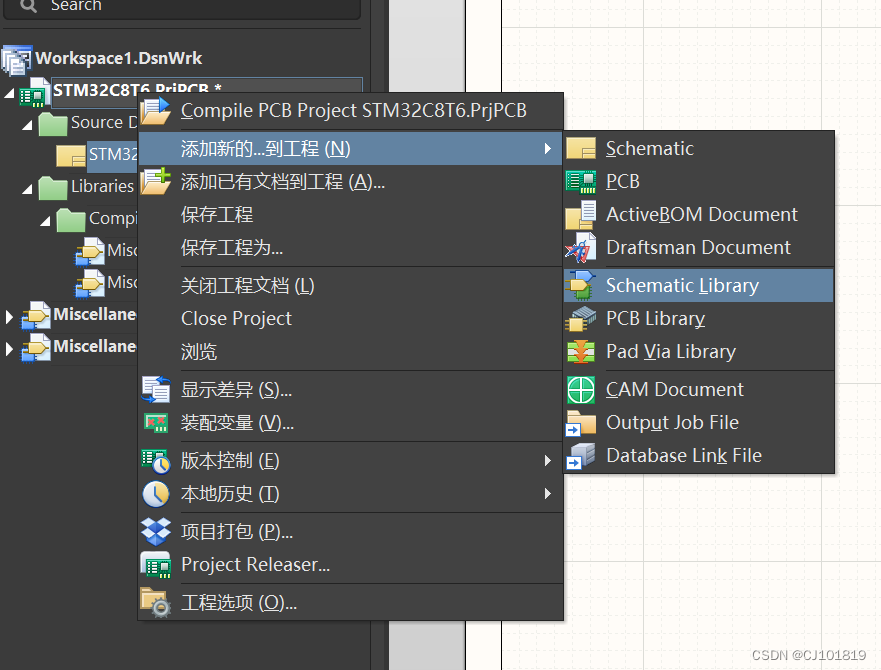

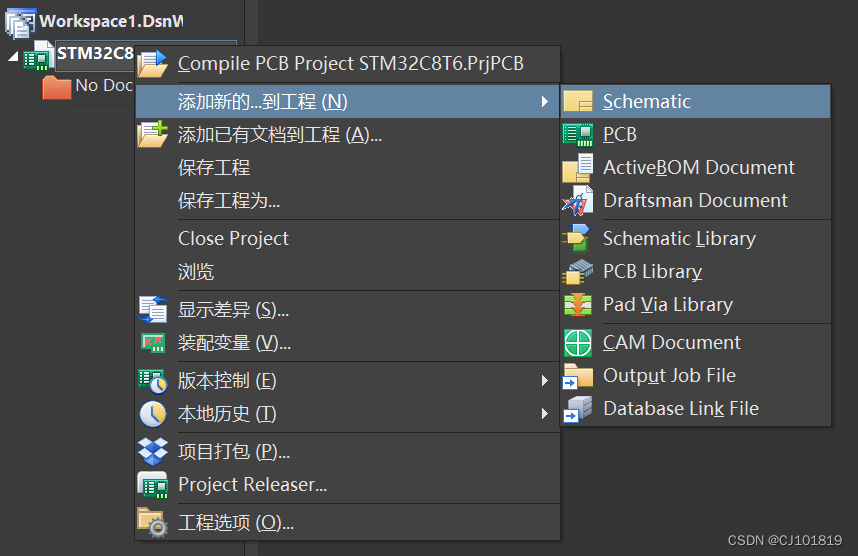

添加官方原理图库和PCB库到工程中

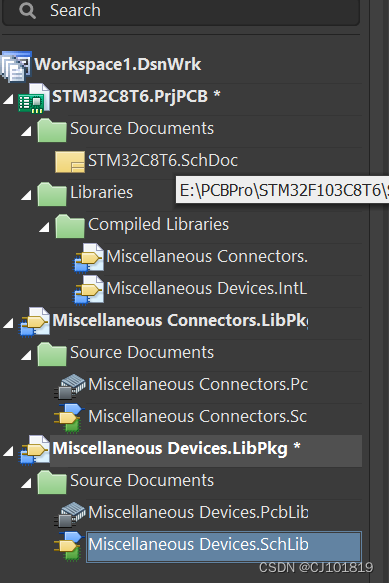

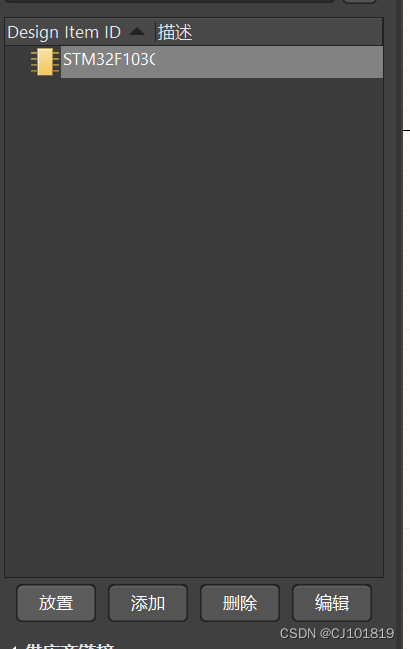

查看元器件，点击SCH Library

绘制自己的库并保存

图库放大缩小：按住鼠标滚轮，拖动鼠标移动

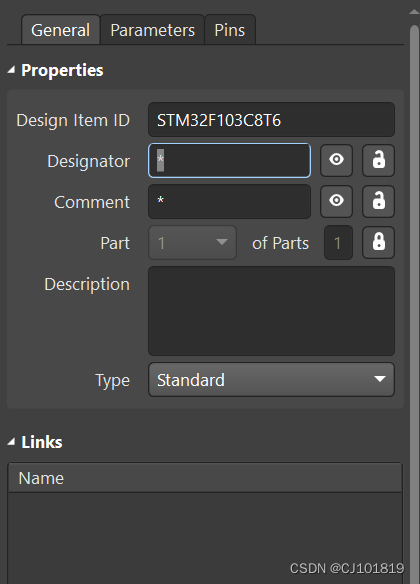

双击Component，修改ID，绘制STM32F103C8T6的CPU

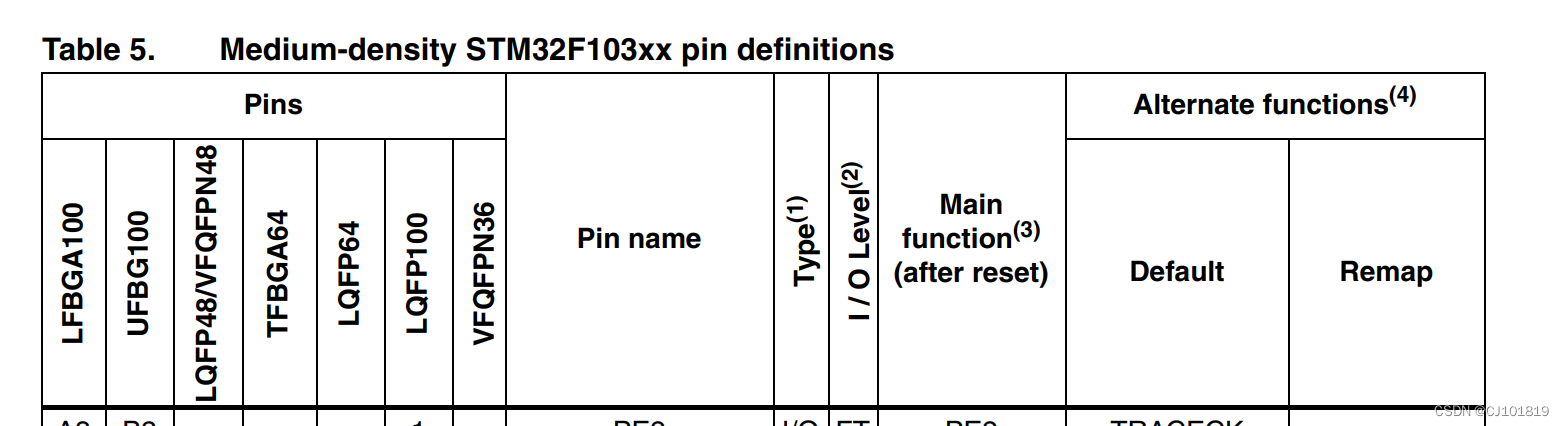

产看芯片手册，为48引脚

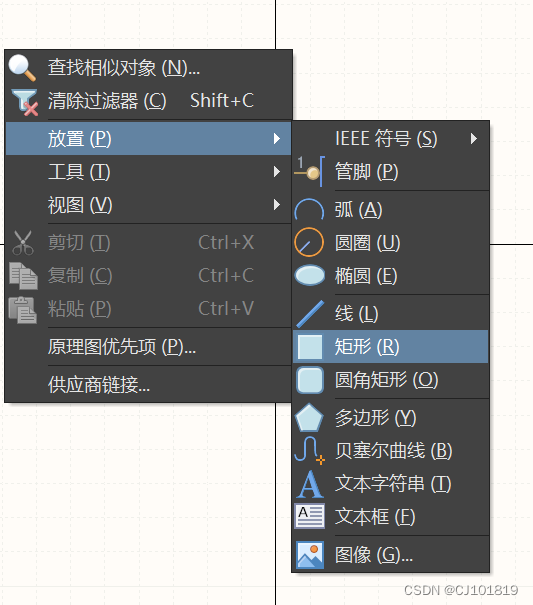

放置一个矩形框

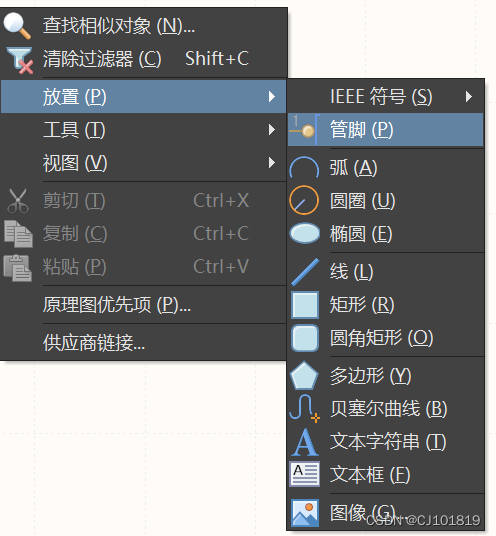

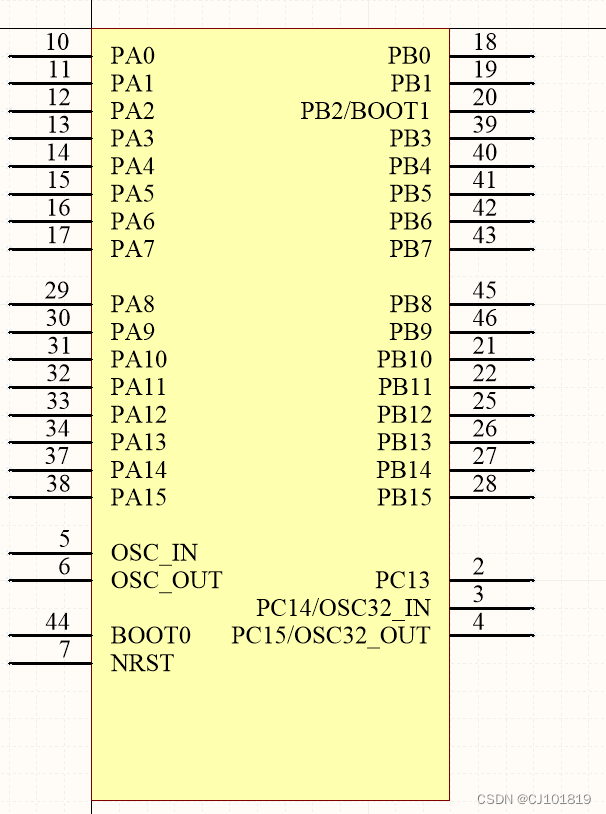

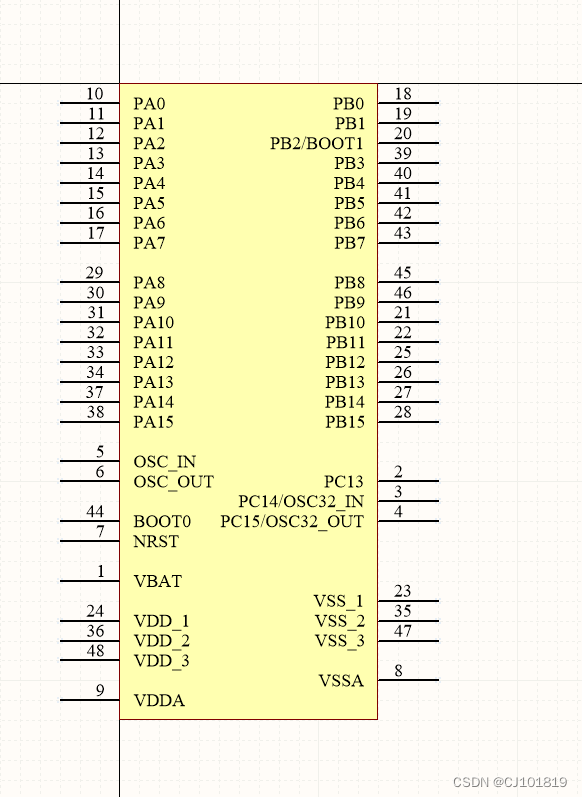

放置管脚，查看芯片手册

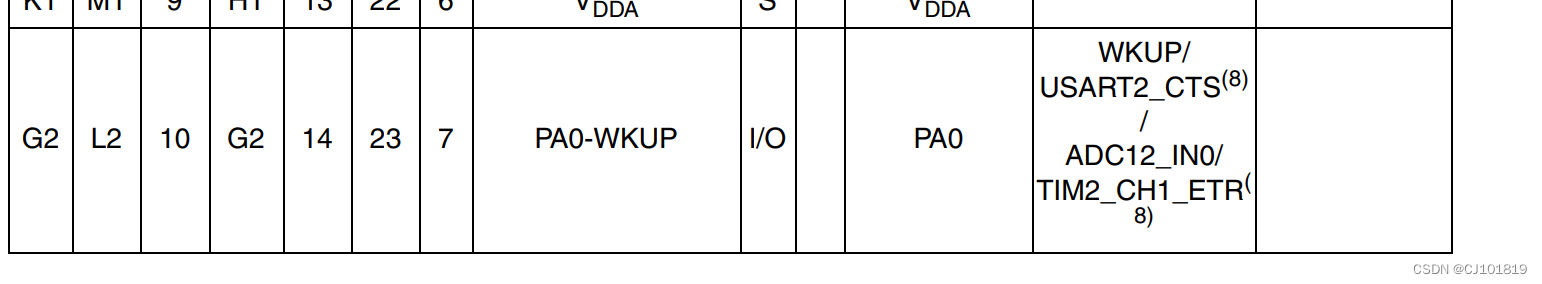

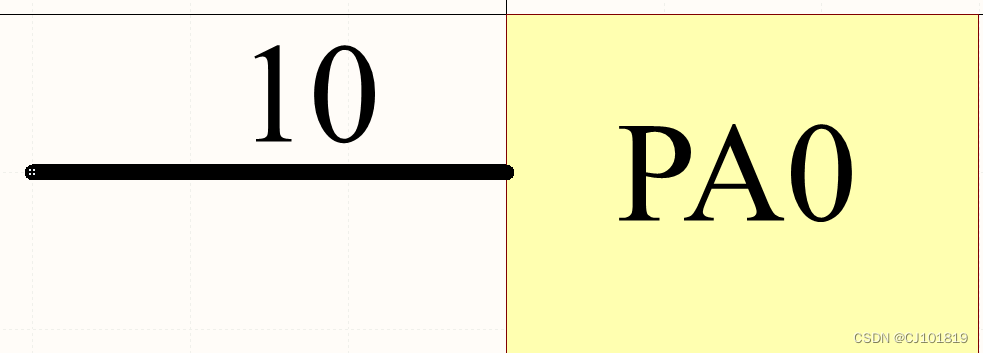

PA0对应第10

注意方向

右侧0代表名称，上侧0代表第几号管脚

按住Tab键修改名称，自动排名

晶振对应管脚

先画所有IO口

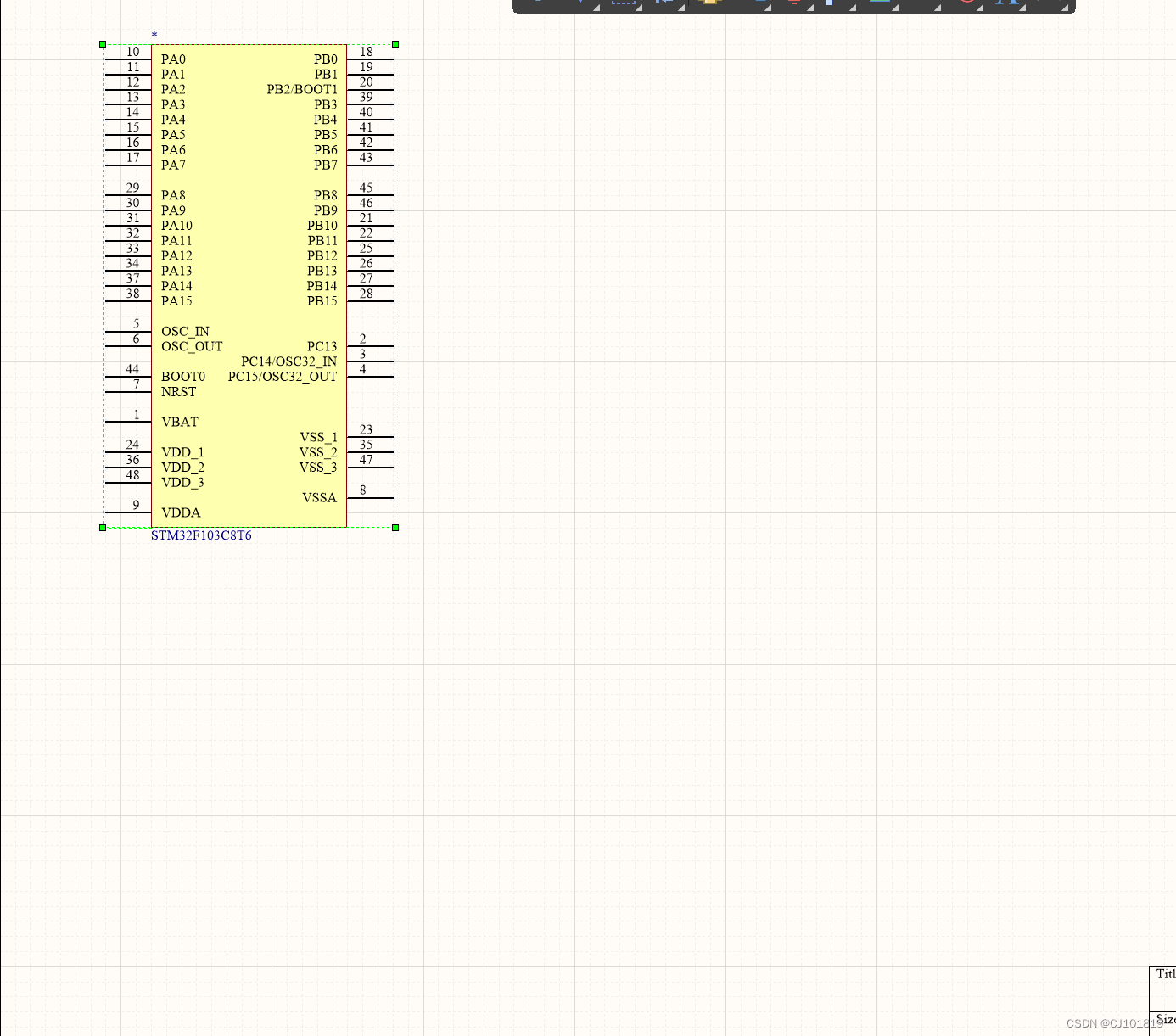

在画和电源有关的管脚

点击放置
