FDTD模型:基于超表面的完美涡旋光案例。 宽带任意阶 完美涡旋光束 介绍:全介质超表面实现完

基于超表面的完美涡旋光:FDTD模型案例分析

一、引言

近年来,全介质超表面技术在光学领域展现出了极大的应用潜力,尤其在生成完美矢量涡旋光束方面,具有独特的优势。其中,完美涡旋光束因其独特的偏振特性和稳定的涡旋图案,被广泛应用于光学加密、光学操纵等领域。本文将详细介绍基于超表面的完美涡旋光模型,以FDTD(时域有限差分法)模型为工具,对宽带任意阶的完美涡旋光束生成进行案例分析。

二、全介质超表面的实现

全介质超表面是一种由亚波长结构单元组成的二维平面结构,通过精确设计其几何形状和排列方式,可以实现光的相位、振幅、偏振等特性的调控。在完美矢量涡旋光束的生成中,全介质超表面能够实现不随拓扑荷变化的矢量光场偏振变化。

具体来说,全介质超表面通过执行几何相位加传输相位的方式,实现了对光的精确调控。其中,二氧化钛介质单元作为超表面的基本单元,其结构、尺寸和排列方式均经过精心设计。通过这种方式,超表面能够生成具有特定拓扑荷的完美矢量涡旋光束。

三、案例分析

  1. 不同拓扑荷数的完美矢量涡旋光束生成

本案例中,我们将介绍两个不同拓扑荷数的完美矢量涡旋光束生成的超表面模型。在这些模型中,超表面的结构单元根据需要进行设计和优化,以实现不同拓扑荷的光束生成。尽管拓扑荷发生变化,但生成的涡旋光束的涡旋图案半径基本保持不变,表现出完美的涡旋特性。

  1. 宽带任意阶的完美涡旋光产生

在宽带任意阶的完美涡旋光产生方面,我们通过FDTD模型对超表面进行了仿真和分析。结果表明,超表面能够生成任意阶的完美涡旋光,且其涡旋特性不受带宽限制。这为实际应用提供了更大的灵活性。

  1. 验证全庞加莱球光束的偏振变化和矢量特性

除了涡旋特性的验证外,我们还对全庞加莱球光束的偏振变化和矢量特性进行了分析。通过实验和仿真,我们发现超表面能够实现对庞加莱球光束的精确调控,表现出良好的偏振特性和矢量特性。这进一步证明了全介质超表面在光学领域的应用潜力。

四、结论

本文通过FDTD模型对基于超表面的完美涡旋光进行了案例分析。结果表明,全介质超表面能够生成宽带任意阶的完美涡旋光束,其涡旋图案的半径基本不变。同时,我们还验证了全庞加莱球光束的偏振变化和矢量特性。这些特性使得全介质超表面在光学加密、光学操纵等领域具有广泛的应用前景。未来,我们将继续探索全介质超表面在其他光学领域的应用,为光学技术的发展做出更大的贡献。
FDTD模型:基于超表面的完美涡旋光案例。
宽带任意阶 完美涡旋光束
介绍:全介质超表面实现完美矢量涡旋光束生成和完美庞加莱球生成,完美矢量涡旋光束不随拓扑荷的变化而变化,同时满足矢量光场的偏振变化,主要用于光学加密等领域;

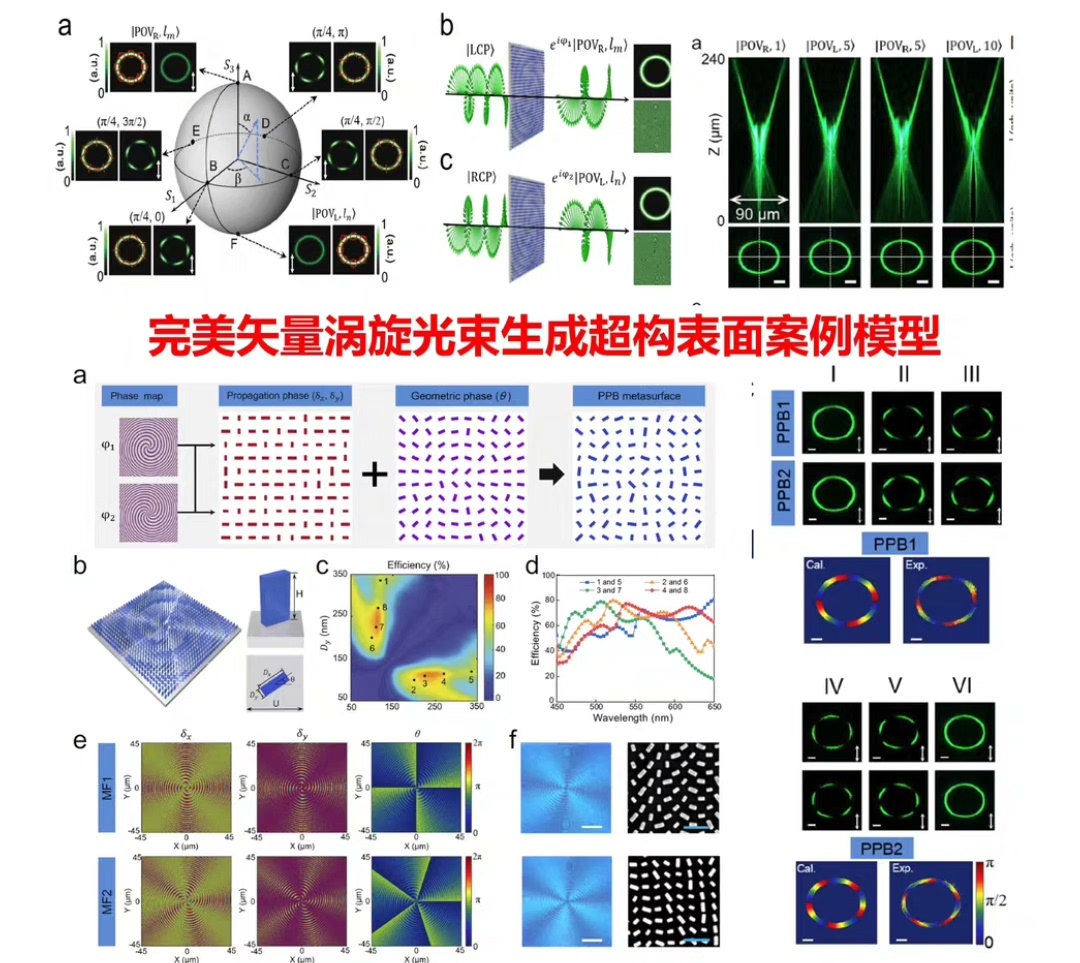

案例内容:主要包括文章的两个不同拓扑荷数的完美矢量涡旋光束生成的超表面模型,不同阶次的完美涡旋光产生,其涡旋图案的半径基本不变。
同时验证了全庞加莱球光束的偏振变化和矢量特性。
所有结构采用二氧化钛介质单元执行几何相位加传输相位来构建

### FDTD超透镜单元仿真方法与实现 #### 3.1 建立仿真环境 为了进行FDTD超透镜单元的仿真,首先需要建立合适的仿真环境。这通常涉及到定义计算区域、边界条件以及网格设置。在Lumerical FDTD环境中,可以通过图形界面或脚本语言(如Python)配置这些参数[^1]。 ```python import lumapi as lm # 初始化FDTD解决方案对象 fdtd = lm.FDTDSolution() # 设置模拟区尺寸 (单位:微米) fdtd.set(&#39;dimension&#39;, &#39;3D&#39;) fdtd.set(&#39;x min&#39;, -5e-6) fdtd.set(&#39;x max&#39;, 5e-6) fdtd.set(&#39;y min&#39;, -5e-6) fdtd.set(&#39;y max&#39;, 5e-6) fdtd.set(&#39;z min&#39;, -2e-6) fdtd.set(&#39;z max&#39;, 8e-6) # 定义PML吸收边界条件 fdtd.addpml() ``` #### 3.2 设计超透镜结构 接下来,在设定好的空间内构建具体的超透镜模型。此过程涉及导入预先设计好的纳米柱阵列或其他形式的人工原子排列方式作为基本构成要素。每种材料属性需精确指定以匹配实际物理特性[^2]。 ```matlab % 添加二氧化硅基底层 addrect; set("name","substrate"); set("material","SiO2(Silicon dioxide)-Horiba"); set("x span",10e-6); set("y span",10e-6); set("z min",-2e-6); set("z max",0); % 插入金属纳米颗粒形成超表面 nanoparticle_positions = ... % 用户自定义的位置坐标矩阵 for i=1:length(nanoparticle_positions(:,1)) addcylinder; set("name",["nano_particle_" num2str(i)]); set("material","Gold(Au)"); set("radius",50e-9); set("center position", nanoparticle_positions(i,:)); end ``` #### 3.3 参数扫描与优化 成初步布局之后,通过调整各个组件的关键参数来进行性能评估和改进。例如改变周期间距、高度或者直径等几何特征量;亦或是替换不同类型的介质材料来观察其对整体学响应的影响程度。这一环节往往借助于内置工具执行自动化搜索最佳组合方案的任务。 ```bash # 执行参数扫描作业 runparamscan "geometry parameters" # 获取并分析结果数据 getresult "focusing efficiency" plot ``` #### 3.4 验证聚焦效果 最后一步是对所创建的超透镜进行面测试,特别是针对特定波长范围内的光束能否被有效汇聚到预期焦点上这一点给予特别关注。实验中会记录下透过率曲线图样及其对应的半高宽(FWHM),以此衡量系统的分辨率极限所在何处[^3]。 ```cpp // 计算远场辐射模式分布 calculate_far_field_pattern(); if (is_focused_properly()) { cout << "The designed metasurface lens achieves good focusing performance." << endl; } else { cout << "Further optimization is required to improve the focusing quality of this design." << endl; } ```
