仿真流程专题----结构动力学仿真流程

一个好的思路可以提高仿真效率，也可以缩短查找仿真中错误点的时间；所以一个好的思维步骤在仿真中尤为重要。结构动力学仿真流程为了避免步骤流程出现错误，首先需要进行整体的思维导图建立。

本节专题以wb为例，进行结构动力学仿真流程介绍。

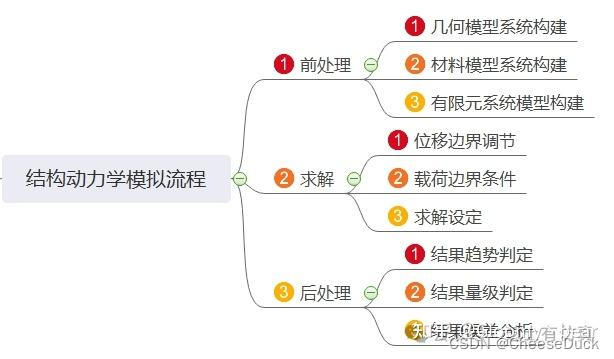

结构动力学仿真流程总体可以简单归纳为“三大步三小步”。其中三大步为：前处理、求解、后处理。三小步是在三大步基础上继续进行划分得出的。其中前处理的三小步为：几何模型系统构建、材料模型系统构建、有限元系统模型构建。求解的三小步为：位移边界条件、载荷边界条件、求解设定。后处理的三小步为：结果趋势判定、结果量级判定、结果误差分析。总结绘制成的思维导图如下：

接下来，依此思路进行流程详细讲解。

一、前处理

1.1几何模型系统构建

几何模型系统构建的方法可以分为2种。第一种，当绘制复杂模型时，可以采用专业的建模软件进行模型的绘制，绘制完成后导出为.x_t文件，之后将此文件导入wb中。专业建模软件例如：Solidwork、UG、CATIA、CORE。第二种，当绘制简单模型时，可以直接使用wb中DesignModeler简称“DM界面”进行绘制。或者从外部导入模型后，在DM中进行模型的简单处理，如：Slice(分割)、Enclosure(外流场)等。下图为DM界面：
