非线性专题----状态非线性

本篇专题，将以wb软件为例，介绍状态非线性分析的仿真流程。

一、非线性的介绍

1.1什么是非线性

非线性是指载荷导致的结构刚度发生了变化，线性问题发生了改变。常见的情况有三种：金属材料的弹塑性(材料非线性)、细长杆或长薄板的大变形(几何非线性)、网格状态发生变化(状态非线性)。

1.2状态非线性的适用范围

各类接触问题的求解，接触类型、间隙、非间隙。

本篇文章将介绍状态非线性状态下的仿真流程。

二、状态非线性分析的流程

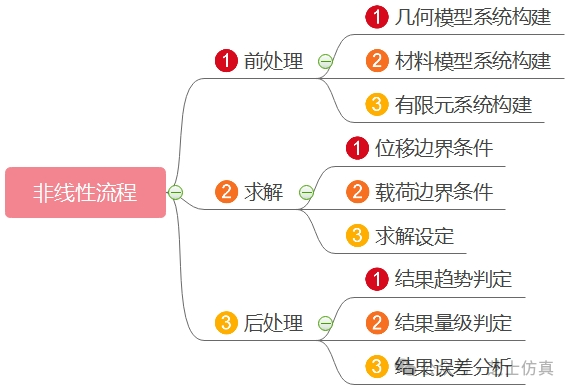

状态非线性分析的流程可以简单归纳为“三大步三小步”。其中三大步为：前处理、求解和后处理。三小步是在三大步基础上继续进行划分得出的。其中前处理的三小步为：几何模型系统构建、材料模型系统构建、有限元系统模型构建。求解的三小步为：位移边界条件设定、载荷边界条件设定、求解设定。后处理的三小步为：结果趋势判定、结果量级判定、结果误差分析。总结绘制成的思维导图如下：

此外，其他分析流程可以参考微信公众号：芝士仿真。公众号上会不定期发表仿真知识相关文章。

三、wb软件的状态非线性分析流程

状态非线性可以简单地理解为两个零件之间接触后，受到位移边界条件和载荷边界条件的影响，导致模型单元发生了变化。为方便流程介绍，本篇流程将以结构静力学为例进行。

3.1前处理

功能窗口具体如下图所示：

3.1.1几何模型系统构建

导入模型，在DM界面中生成模型，检查外观有无破损。模型如下图所示：

3.1.2材料模型系统构建

本篇文章采用材料“Steel”。参数如下图所示：

3.1.3有限元系统构建

3.1.3.1网格划分

网格采用自用划分，尺寸关联为5。

3.1.3.2接触设定

添加摩擦接触，摩擦系数0.25。设置如下图所示：

3.2求解

3.2.1位移边界条件

在模型底部添加fixed固定。限制小方块x向，z向为0，Y向移动-10mm。如下图所示：

3.2.3求解步长的设定

采用默认设置步长。结果图下图所示：

【注意事项】①大变形开关的问题：进行线性静力学分析时，不需要打开大变形开关。②打开大变形开关的条件：根据部件的横截面尺寸进行对比，若变形量>受力横截面尺寸的10%，通常需要打开大变形。

3.3后处理

3.1结果趋势判定

结算得出结果后，对伪色图的结果进行判定。判断伪色图分布趋势是否符合力学原理。

3.2结果量级判定

在判定结果趋势正确后，需要查看伪色图分布的量级是否正确。其中量级包括材料的量级、载荷施加的量级、计算结果的量级等方面。

3.3结果误差分析

误差分析可以主要分为模型误差、网格误差两部分。模型误差包括孔、圆角、倒角等特征造成的误差。网格误差包括：网格层数不够造成误差、网格形状存在尖角造成的应力奇异误差。仿真结果需要进行判定结果是否为软件计算造成的误差。

结算结果如下图分别所示：形变结果图、应力结果图、应力结果局部放大图
