车身控制器BCM系统框图

百度百科：车身控制器（英语：body control module，简称BCM），又称为车身电脑（body computer），在汽车工程中是指用于控制车身电器系统的电子控制单元（ECU），是汽车的重要组成部分之一。

车身控制器常见的功能包括控制电动车窗、电动后视镜、空调、大灯、转向灯、防盗锁止系统、中控锁、除霜装置等。车身控制器可以通过总线与其他车载ECU相连。

1. 1. 功能概述

序号	功能名称	功能简述
1	外部灯光	左右转向灯，危险报警灯控制
		近光灯、带我回家功能控制
		远光灯控制
		位置灯控制(分别控制保杠，尾门，前位置灯)
		白昼灯控制
		前雾灯控制
		后雾灯控制
		刹车灯控制
2	内部灯光	内顶灯控制
		钥匙孔照明灯控制
		踏步灯功能控制
3	雨刮洗涤系统	前雨刮控制
4	锁系统	RKE遥控解闭锁
		拔出钥匙自动解锁
		车速自动闭锁
		碰撞解锁
5	RKE功能	遥控解闭锁
6	防盗报警系统	防盗报警功能
7	辅助功能	除霜功能
		电动车窗使能功能
		点火开关状态采集
		手刹开关信号采集

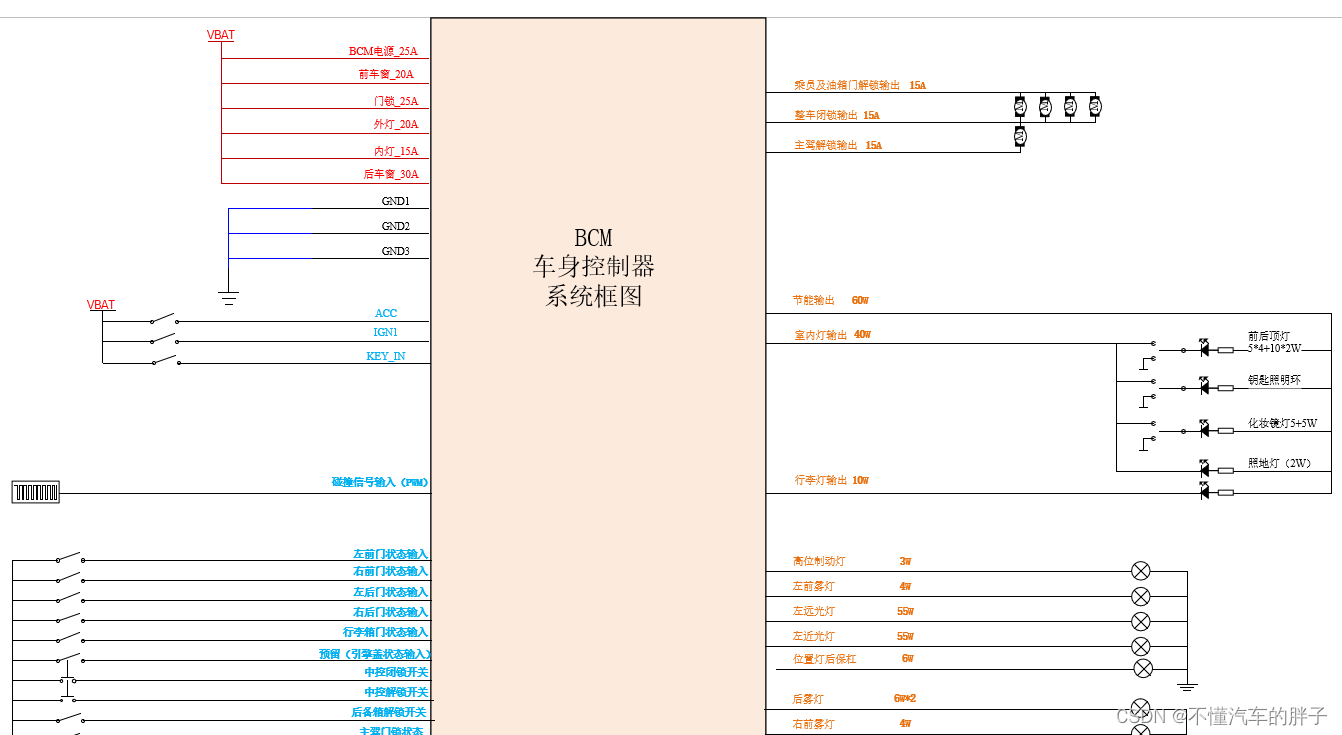

下图是某车型车身控制器系统框图截取部分，完整请点击链接下载（VISIO版本）：

点击下载 车身控制器BCM系统框图VISIO版本https://download.csdn.net/download/ChrisKKC/80790653
