【入门-05】存储空间

编辑：CrazyRabbit
日期：2022年7月28日

本文是英飞凌官方培训的笔记摘录，入门篇第五节课。

1. 总述

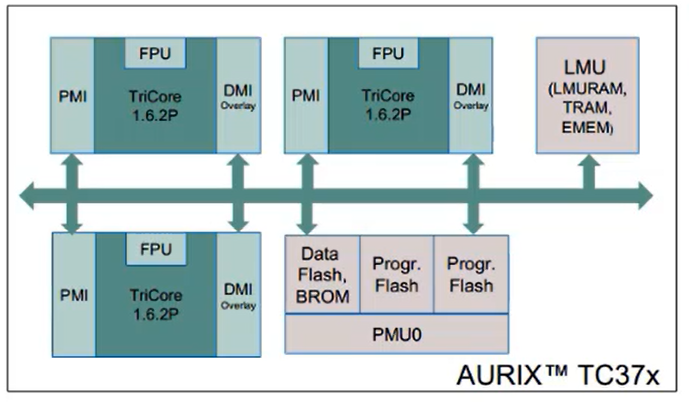

下图是TC37x的架构框图，包含有3个TriCore核，每一个都包含一个DMI和PMI，分别是CPU的取数据、取指令接口。在DMI和PMI里分别有自己的DSPR和PSPR（Scratch-Pad Ram，集成在CPU上的高速RAM）。

对于SPR，查到的一些介绍（不保证正确）：内核嵌入一块耦合紧密的SRAM，起到类似通用寄存器的作用。51的4组通用寄存器，既可以用作寄存器，又可以用作内部RAM，就是典型的Scratch-Pad。

除了CPU自身的内嵌RAM外，在SRI总线上还会有一块LMU（Local Memory Unit），LMU主要包含三部分：LMURAM、TRAM、EMEM。

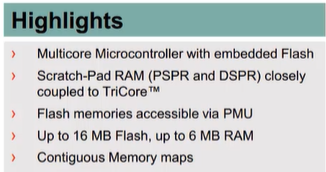

TC3xx系列的亮点：

2. 内存布置

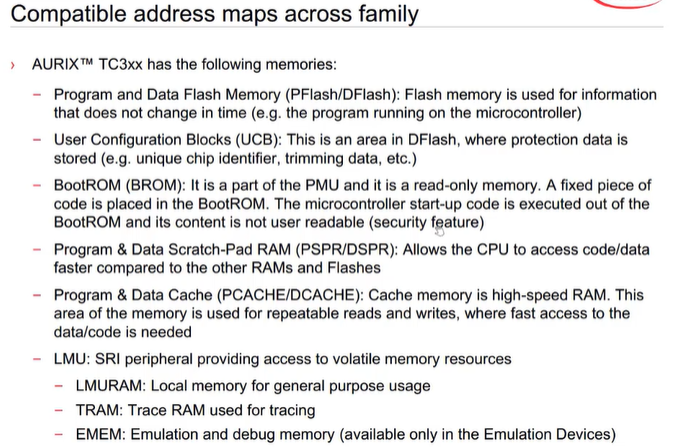

下图展示了TC3xx的内存布置：

• PFLASH和DFLASH：非易失性内存，用于存一些代码和数据
• UCB（User Configuration Blocks）：用户可配置的内存块（在DFLASH中），可以配置芯片启动方式，是否对FLASH进行保护等
• BootROM：英飞凌自用，不可更改，BootROM会根据UCB进行相关芯片配置，上电后跑的第一段代码就在这里
• PSPR/DSPR（Program&Data Scratch-Pad RAM）：允许CPU访问数据、指令比访问PFLASH、DFLASH更快
• PCACHE/DCACHE：高速RAM

初次使用AURIX的人员容易混淆，比如：代码地址段在0x8…和0xA…，0x8带CACHE，0xA不带CACHE。实际上他物理上是同一个地方，只是访问0x8的时候，他先把指令从这个地方拷贝到PCACHE中，CPU从PCACHE中找对应的指令，一次拷贝256个字节；如果是DCACHE的话，也类似，先把数据从被CACHE的地方拷贝到DCACHE，然后CPU去DCACHE Area取数据。
在多核使用中，需要注意，如果有一些共享变量，要被多个核访问。如果用CACHE的访问方式，会出现：在原始的地方（原核）数据已经被修改，而对于该核可能是从自己的CACHE中读取数据，会产生不一致。

• LMU（Local Manage Unit）：注意分为三个部分，LMURAM、TRAM（一般给调试器工具使用，如TRACE32）和EMEM（用于标定或深度Trace）。

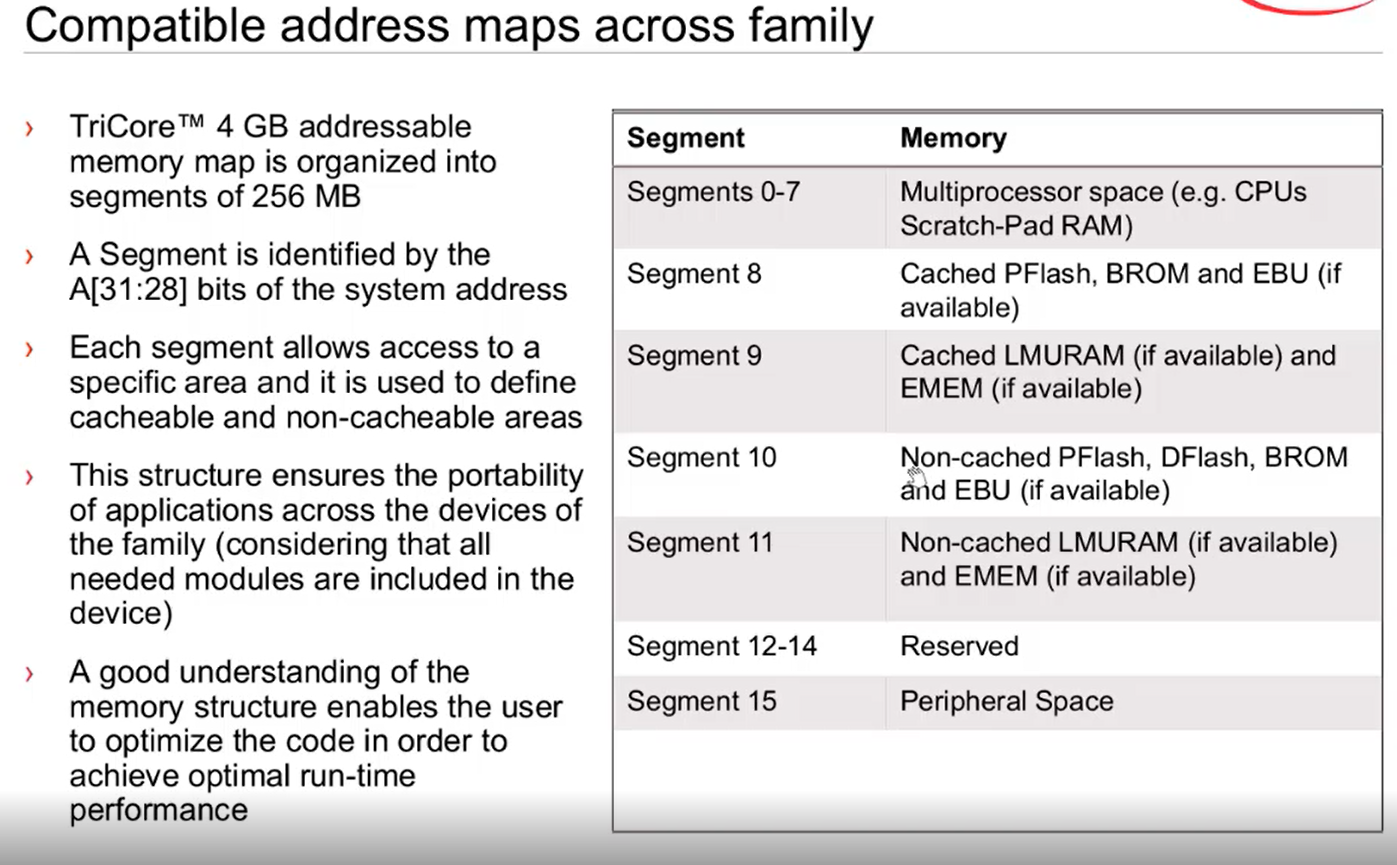

• 将4GB的可寻址范围分为了16个Segments，每个Segment是256MB
• 每个Segment的高4分，代表的是Segment Number
• 每个Segment都被允许访问一个specific area，无Cache或带Cache

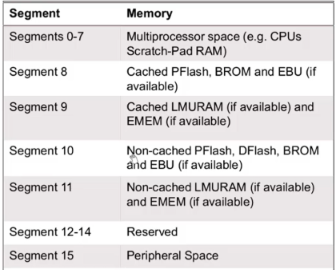

• 每个Segment的用处见图片右侧

3. 多样的取指模式

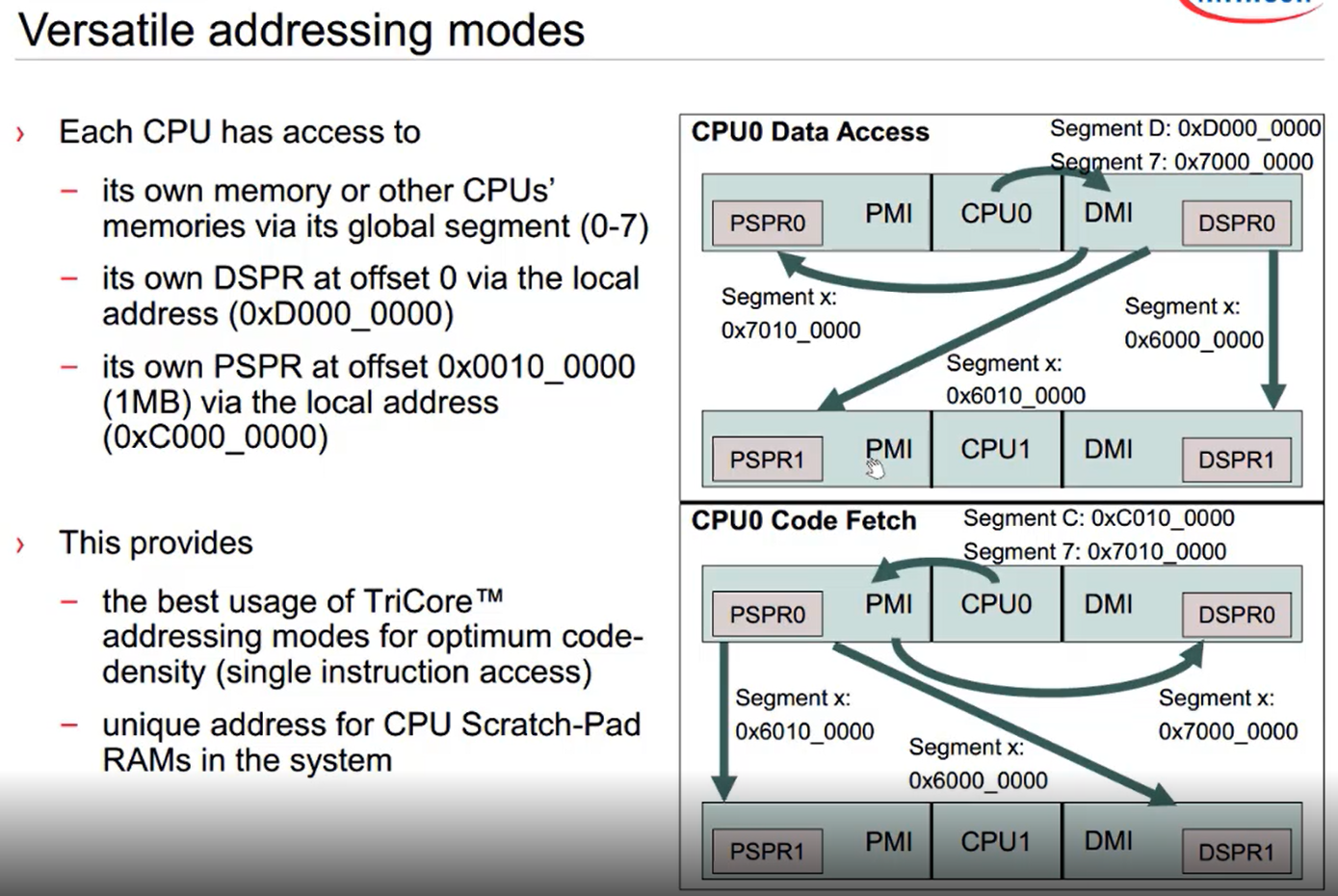

右边的图片分为两部分：一个是Data Access，一个是Code Fetch。

所谓Data Access，CPU0可以通过DMI从自己的DSPR0、PSPR0，其他CPU的DSPR1、PSPR1取数据，只是去其他CPU需要经过SRI总线，经过SRI总线就会有竞争。所以开发人员在做代码的变量分配的时候，尽量将其放在自己CPU的SPR中，访问效率会更高。
下面的Code Fetch，CPU0可以通过PMI去访问DSPR0、PSPR0、DSPR1、PSPR1里面的指令；同样，访问其他CPU需要经过SRI总线，会跟其他CPU或DMA做竞争，造成额外的延迟。在一些应用里，会将一些算法从FLASH拷贝到PSPR0中，这样对于CPU0的访问会很快。

4. 系统集成

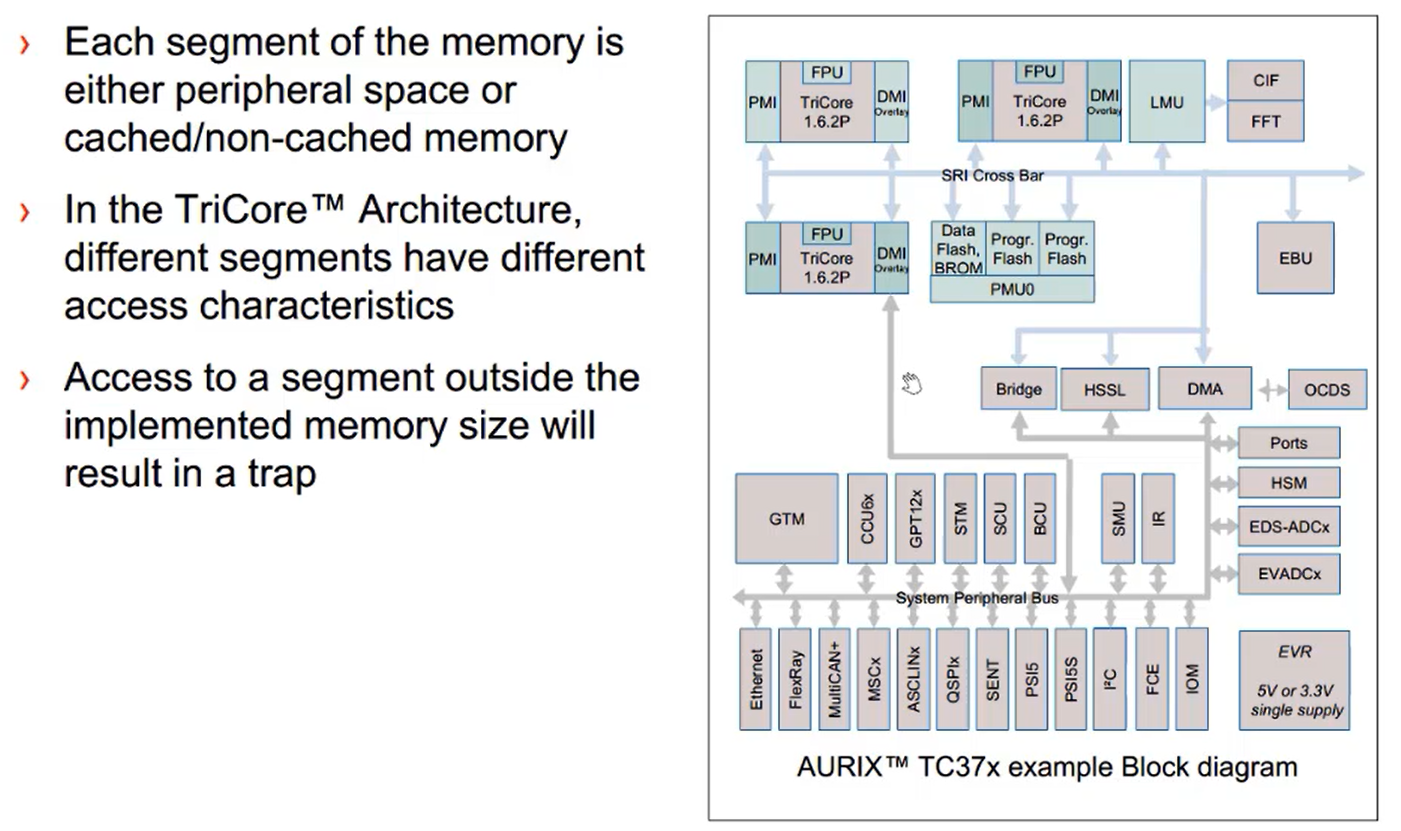

• 前面提到的Segment，要么是外设的地址空间，要么是cached/non-cached的内存；
• 在TriCore架构下，不同的Segment有不同的访问characteristics（特征），比如访问属性，访问权限等，都可以做一些配置；
• 访问Segment以外的地址空间，会产生一个Trap。
