【Unity】Obi插件系列（六）——Obi Rope

Rope/rod blueprints

• Rope: Ropes是通过使用距离和弯曲约束将粒子链起来建立的。由于常规粒子没有方向性（只有位置），因此无法模拟扭转效应，而且绳索无法保持其静止形状。然而，与Rod不同，绳索可以被撕裂/分裂，并且其长度可以在运行时改变。

• Rods: Rods是通过使用拉伸/剪切和弯曲/扭转约束将定向粒子链起来建立的。它们比Ropes复杂得多，可以模拟扭转影响，并保持其静止形状。然而，它们的长度在运行时不能改变，也不能被撕裂/分割。Rods是模拟弹簧、粗棒、天线等的理想选择。

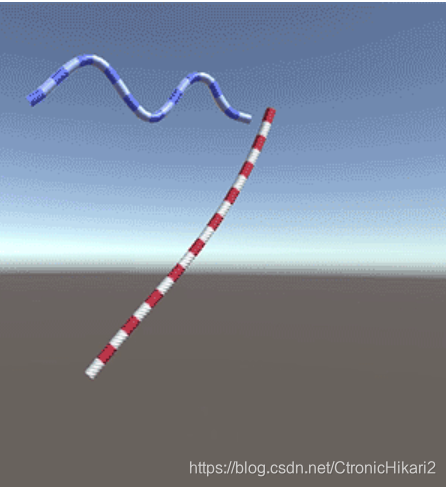

• Rods(蓝色)和Rope(红色)，两者的静止形状相同。杆子能够保持它的静止形状，绳子不能。

• 与Rope不同的是，Rods不能被撕裂或调整尺寸。这里总结了Rope和Rods的主要区别。
  特征 | ObiRope | ObiRod
  保持静止形状 | N | Y
  扭转阻力 | N | Y
  可调整尺寸 | Y | Y
  可撕裂 | Y | Y

• 要生成一个基本的绳索/杆状蓝图，请到Assets->Create->Obi->Rope/Rod blueprint，或者右键单击项目文件夹，选择 Create->Obi->Rope/Rod blueprint。绳索和杆状物蓝图有以下参数。

  1. Thickness：用于生成绳/棒的颗粒半径。
  2. Resolution：每个长度单位的粒子密度。值为1将产生颗粒，使它们重叠。0.5的值将生成颗粒，使它们几乎不接触对方。低于0.5的值将在粒子之间留下空隙，这可能不利于碰撞检测的稳健性，但对性能有利。
  3. Pooled particles：(Ropes only).撕开或调整绳索大小时分配给你的额外粒子。如果你不打算在运行时撕开或调整绳索的大小，你可以将这个值设置为零，因为除了初始粒子外，不需要额外的粒子。
  4. Keep initial shape：(Rods only).如果你想让杆子保持它的初始形状作为它的静止形状，请启用它。禁用此功能会使杆的静止形状完全为直线

• 在较低分辨率的绳索中，可以看到弯曲和距离的约束是微弱的紫色和绿色线条。
• Resolution: 1
• Resolution: 0.5
• Resolution: 0.1
• 要编辑绳索或杆件蓝图，请将其分配到绳索或杆件演员的蓝图槽中。然后，点击编辑路径按钮，进入路径编辑模式。

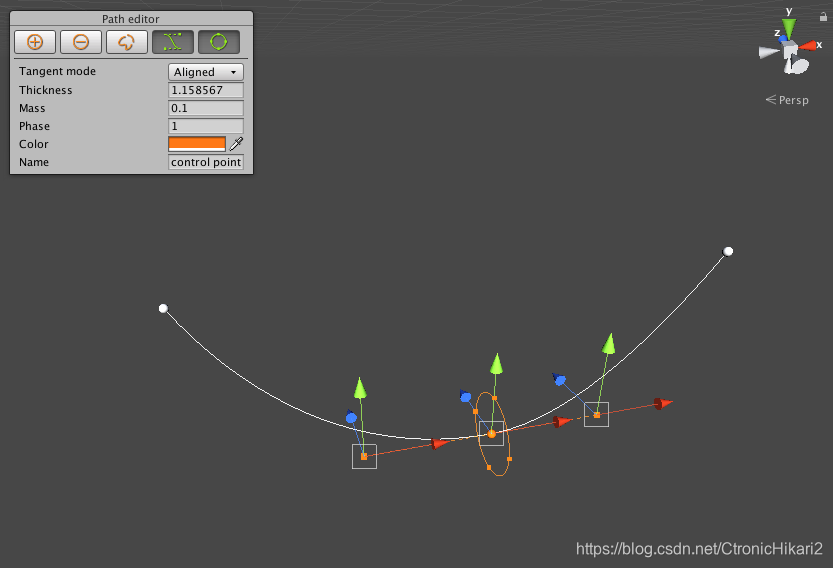

• Path editor
• 路径编辑模式，选择一个控制点（白色小球），显示其厚度手柄（橙色圆盘）和两个切线手柄（两边正方形）。

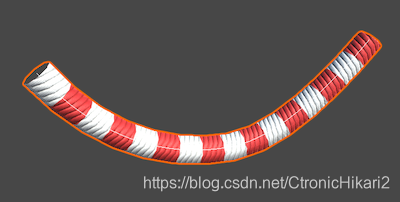

• 形成的绳索，使用挤出渲染器

• 绳/棒蓝图中的粒子是沿着路径生成的，路径是经过几个控制点的曲线形状。在路径编辑器中，可以添加/删除控制点，移动/旋转/缩放现有的控制点，并设置每个控制点的属性，这些属性将被插值到绳索粒子上。在编辑路径时，将有即时的反馈，了解最终的绳索/杆子的样子。有时，在编辑路径时使用ObiParticleRenderer组件是很有用的，可以清楚地看到路径是如何转化为粒子的。
• 当编辑路径时，将修改绳索的蓝图。修改将被应用到所有共享同一蓝图的绳索/绳索上。这可以大大加快工作流程，但如果不小心的话，也会破坏之前的工作! 如果你想使用一个现有的蓝图作为基础来创建一个新的蓝图，请务必复制。
• Add control points tool
  此选项使工具能够将控制点可视化地添加到样条上。鼠标光标和样条中最近的点之间会出现一条绿色的虚线。点击将在该位置的曲线上插入一个新的控制点。
• Remove control points tool
