1、简单介绍

INTx属于Legacy PCI Interrupt，其本质是一种message；
IRQs (interrupt request lines)

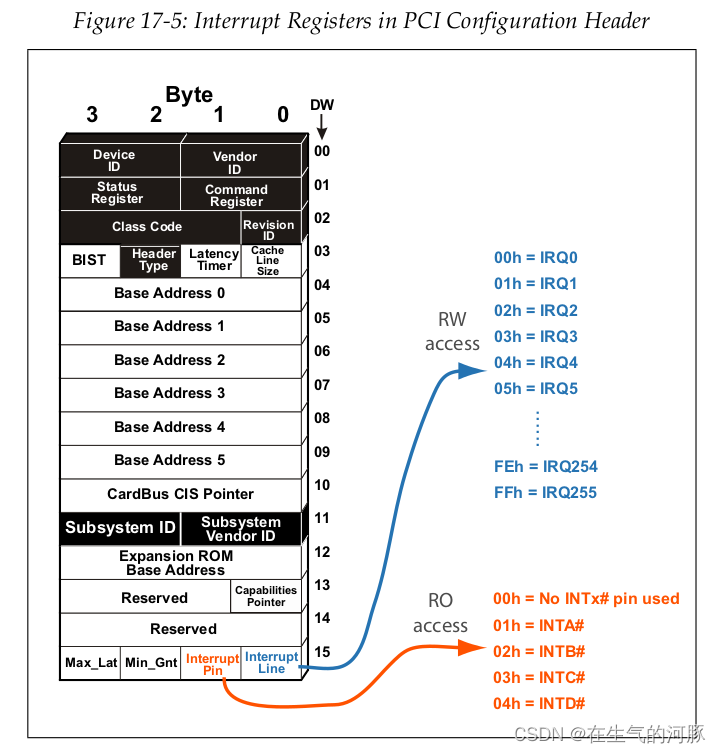

上图表示的是哪个int可以通过4k配置空间的只读寄存器来读；

2、验证方法

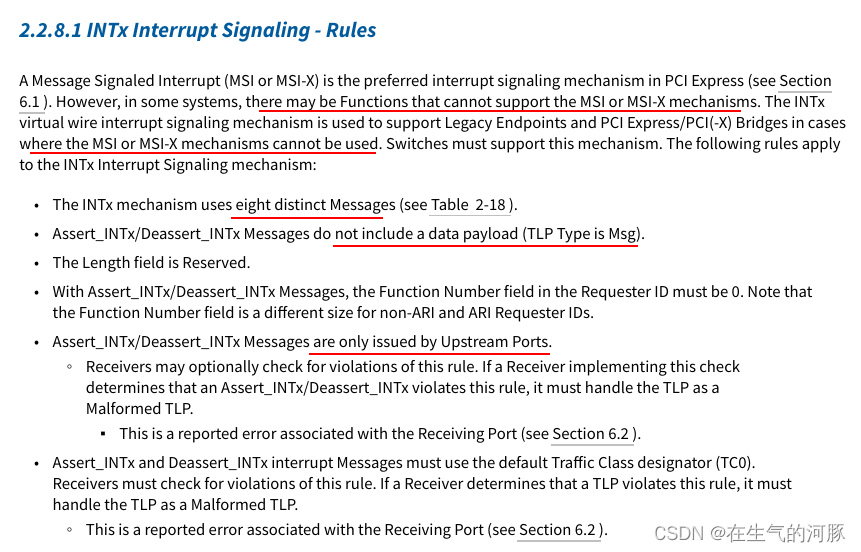

根据PCIE5.0协议 对于一些不支持 MSI或者MSIX机制，INTx 虚拟线路中断信号机制用于支持Legacy Endpoints 和 PCI Express/PCI(-X) Bridges。

验证思路：

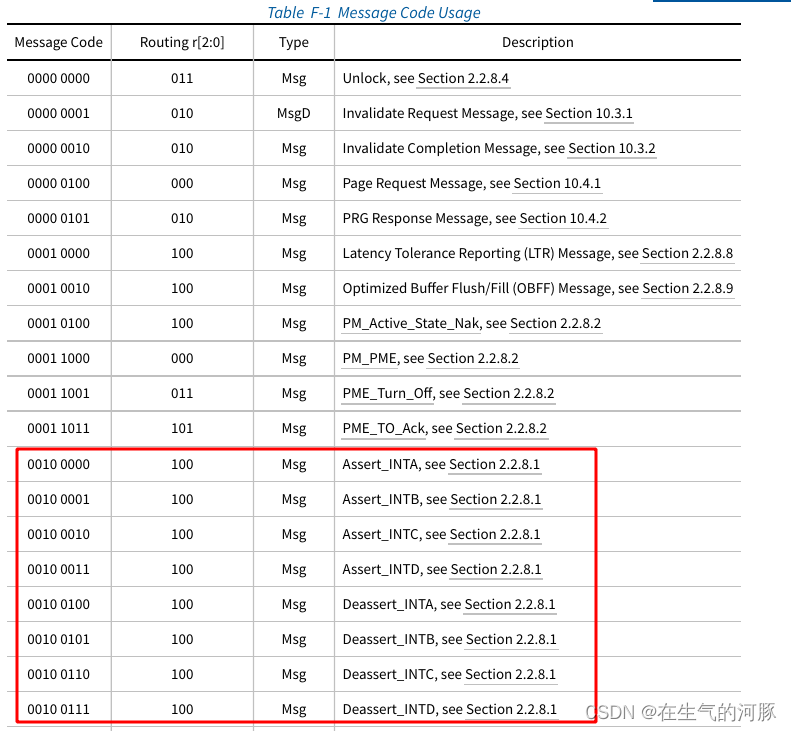

step a:采用Iatu Outbound 从EP向RC发送一个Assert_INTA和Assert_INTx的message

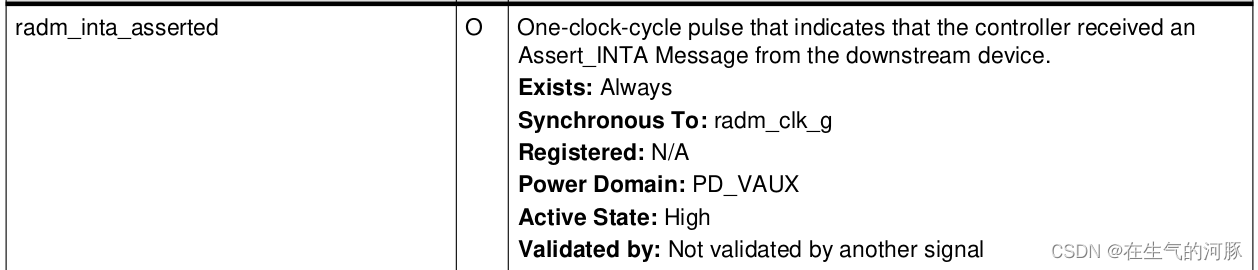

step b :RC侧 assert_inta 和 deassert_inta
可对收到的中断进行处理如： Error Mask 、W1C 、计数和W1C

注意

(1) INTx Message不携任何playload 数据。
