盘点30种磁芯结构图汇总

功 率 型

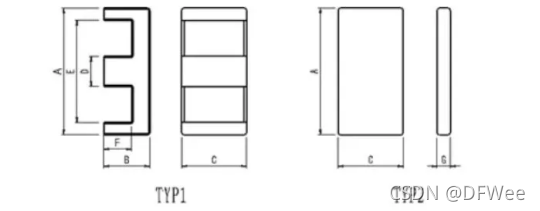

EE/EEL/EF型功率磁芯

特点：引线空间大，绕制接线方便。适用范围广、工作频率高、工作电压范围宽、输出功率大、热稳定性能好。

用途：广泛应用于程控交换机电源、液晶显示屏电源、大功率UPS逆变器电源、计算机电源、节能灯等领域。

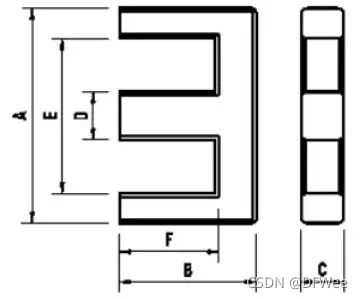

EI型功率磁芯



特点：结构紧凑、体积小、工作频率高、工作电压范围广、气隙在线圈顶端耦合紧、损耗低。损耗与温度成负相关，可防止温度的持续上升。

用途：电源转换变压器及扼流圈、DVD电源、照相机闪光灯、通讯设备及其它电子设备。

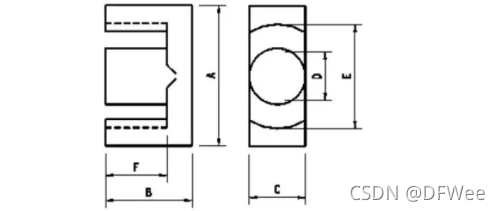

PEE/PEI功率磁芯

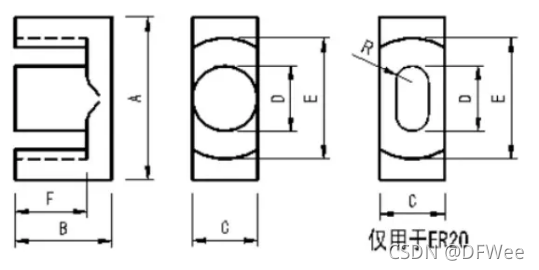

ER功率磁芯

特点：耦合位置好，中柱为圆形,便于绕线且绕线面积增大,可设计功率大而漏感小的变压器。

用途：开关电源变压器,脉冲变压器,电子镇流器等。

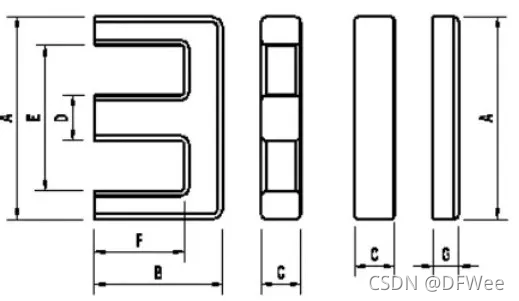

ETD型功率磁芯

特点：中柱为圆形,绕制接线方便且绕线面积增大,可设计出功率大且漏感小的变压器。其他如组装成本，安规成本，电磁屏蔽，标准化难易等各方面都很出色。
