AXI-IIC官方示例解析

AXI-IIC官方示例解析

说明：本文是作者自己对Xilinx的AXI-IIC的官方示例的解析，如有错误望各位指正。

---

---

前言

在使用Xilinx官方的IP核AXI-IIC时，想参考一下官方的程序示例，可是示例的介绍多为英文，且介绍不太详细。

在此，作者结合自己的实践来尝试分析相关示例，希望对大家有所帮助。

说明：软件为Vivado 2019.2和Vitis 2019.2。
AXI-IIC版本为2.0。

---

xiic_eeprom_example

该示例基于ML300/ML310/ML410/ML403/ML501/ML507/ML510/ML605/SP601, SP605, KC705 , ZC702 和 ZC706 等Xilinx开发板。
该示例使用中断模式来读写EEPROM。

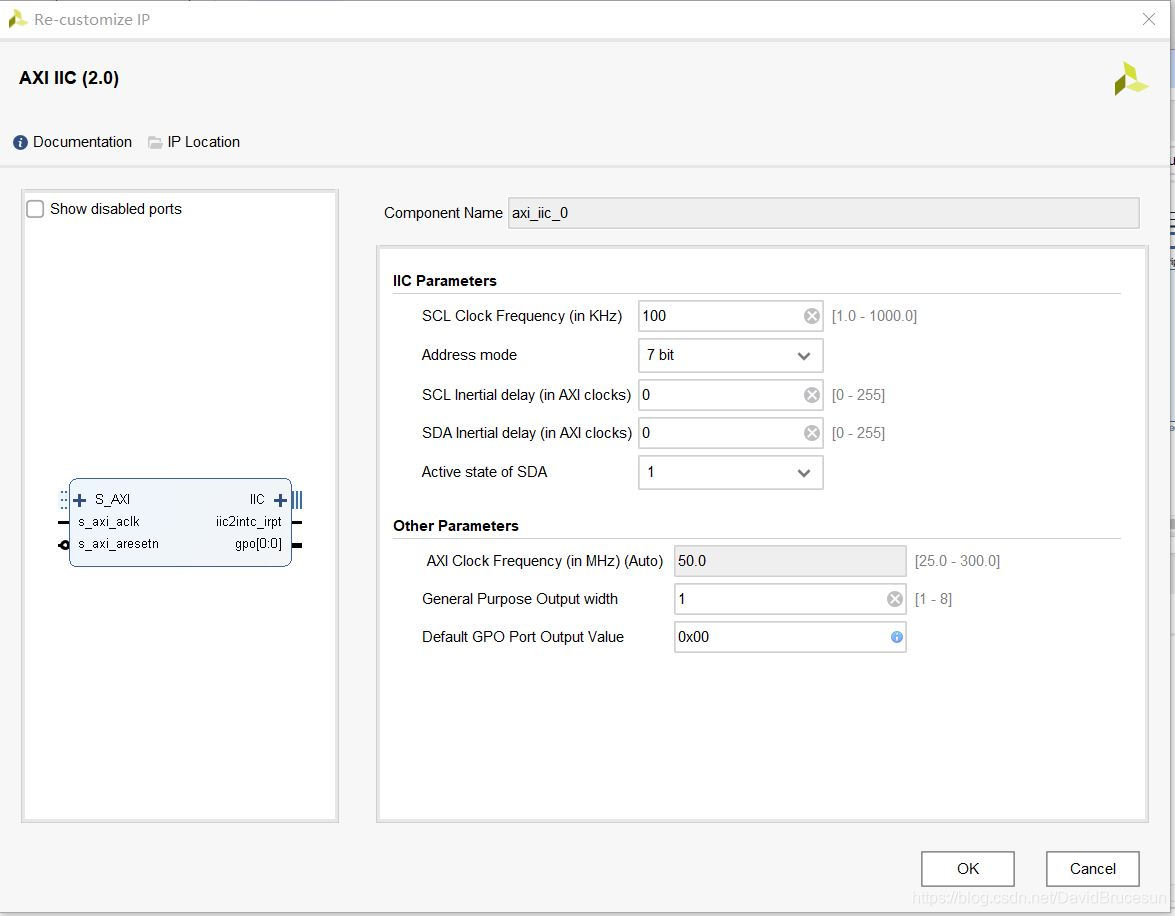

在Vivado上添加AXI-IIC并将SCL和SDA连接至EEPROM引脚后，编译、新建vitis工程。

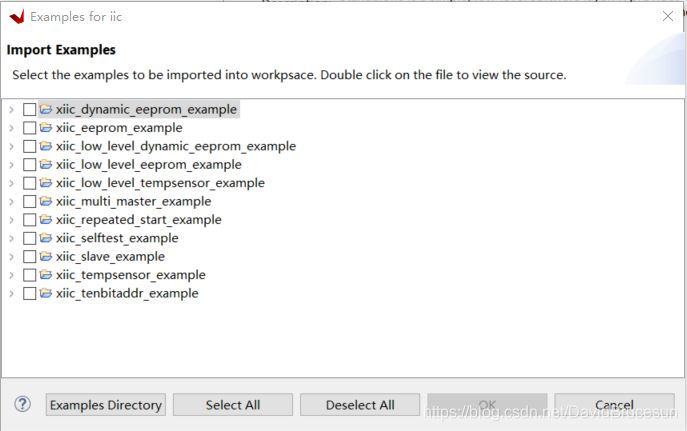

之后添加官方示例xiic_eeprom_example。
仔细查看开发者写的注释，根据相关说明来编写。

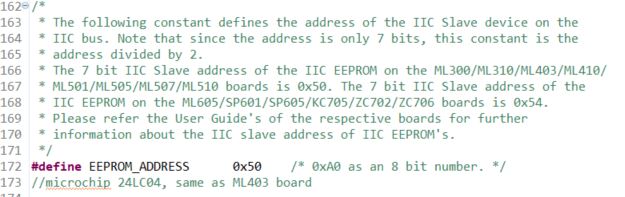

作者采用的是24LC04A，我根据说明只修改了EEPROM的地址。

xiic_low_level_tempsensor_example

该示例为使用polled模式驱动IIC接口的温度传感器的示例。我使用的是IIC的其他传感器，感觉可以参考这个示例。

经过分析，使用XIic_Recv和XIic_Send两个函数即可实现我需要的功能。它们的声明在xiic_l.c

XIic_Recv

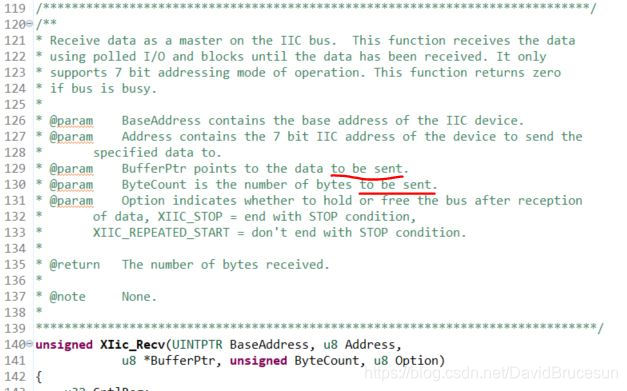

下图为XIic_Recv的介绍，注意红线标出的“to be sent”是开发者的笔误，应该是“to be received”。我当时因为这个还视图想自己编写代码，后来发现原来是说明存在错误。

* 该函数用于向IIC从机发送数据。
* @param	BaseAddress 使用的IIC接口对应的baseaddress.
* @param	Address     IIC从机的地址
* @param	BufferPtr   向从机发送的数据指针
* @param	ByteCount   发送的数据字节数.
* @param	Option      发送完数据后释放总线还是保持
*		XIIC_STOP = 以STOP结束，即释放总线,
*		XIIC_REPEATED_START = 不以STOP结束，保持总线.
*
* @return	接收到的字节数.

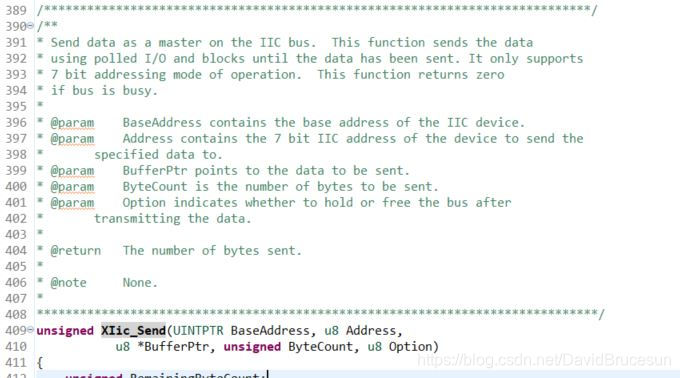

XIic_Send

以下是XIic_Send的介绍。

* 该函数用于从IIC从机接收数据。
* @param	BaseAddress 使用的IIC接口对应的baseaddress.
* @param	Address     IIC从机的地址
* @param	BufferPtr   接收的缓存指针
* @param	ByteCount   接收的数据字节数.
* @param	Option      接收完数据后释放总线还是保持
*		XIIC_STOP = 以STOP结束，即释放总线,
*		XIIC_REPEATED_START = 不以STOP结束，保持总线.
*
* @return	发送的字节数.

---

总结

以后如果要使用其他示例或需要补充，作者会更新本文。
