Rtthread学习笔记(十六)RT-Thread Studio添加freemodbus从机

RT-Thread 同时被 2 个专栏收录
23 篇文章 13 订阅
34 篇文章 0 订阅

一、添加freemodbus从机

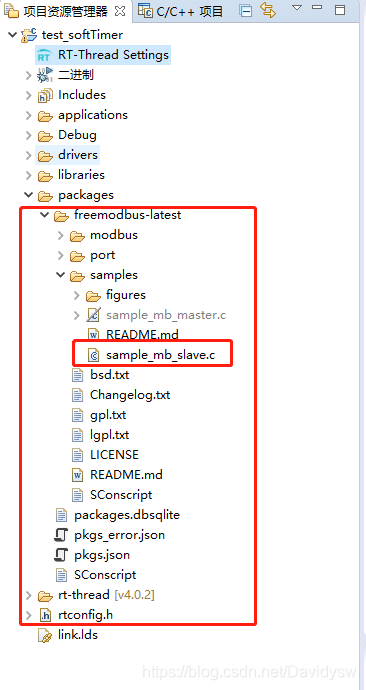

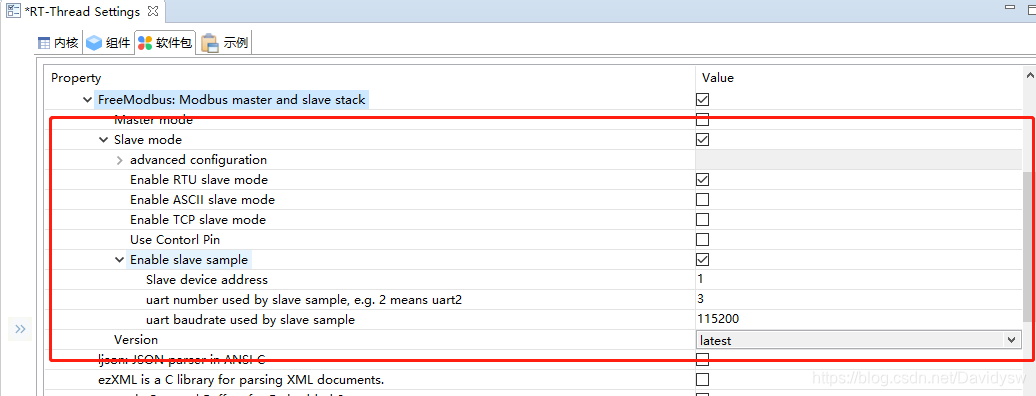

1、配置RT-Thread Settings

在这里插入图片描述
在这里插入图片描述

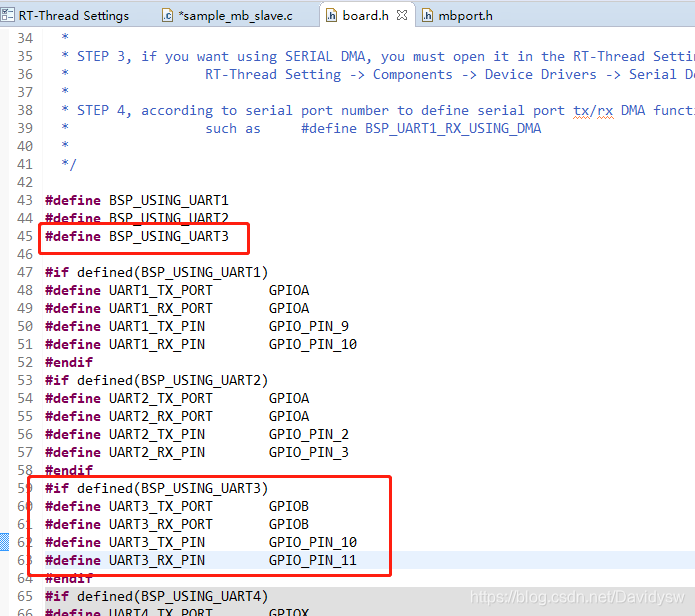

2.开启board.h宏定义

在这里插入图片描述

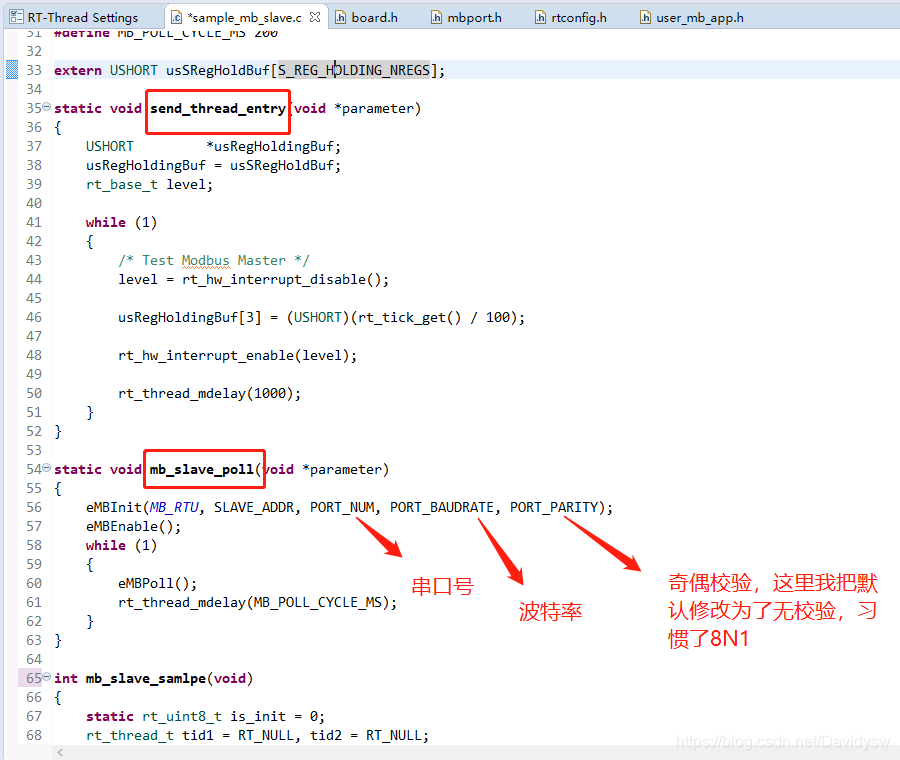

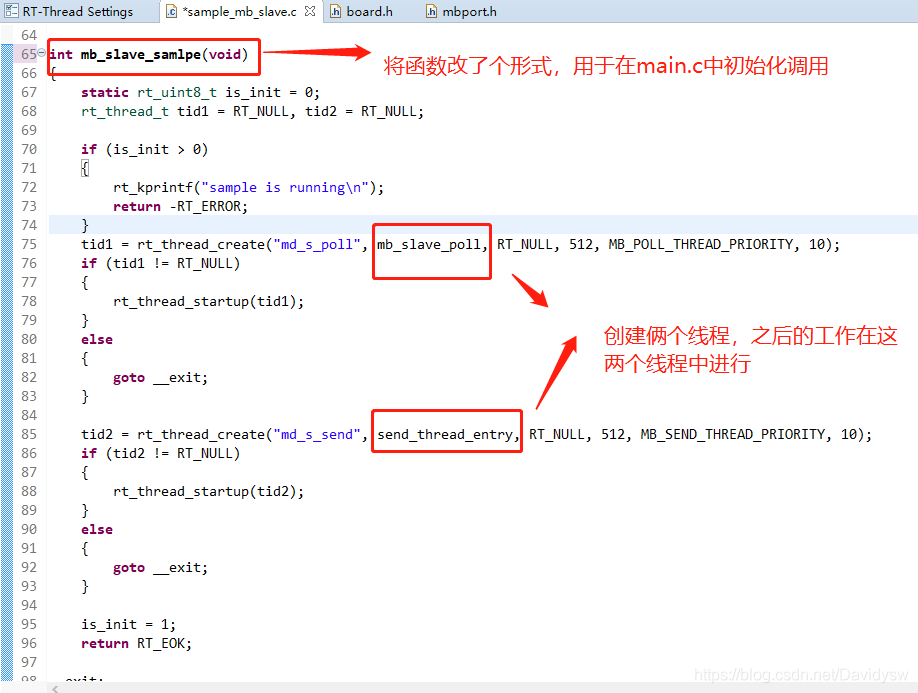

3.根据需求配置modbus通讯参数

在这里插入图片描述
在这里插入图片描述

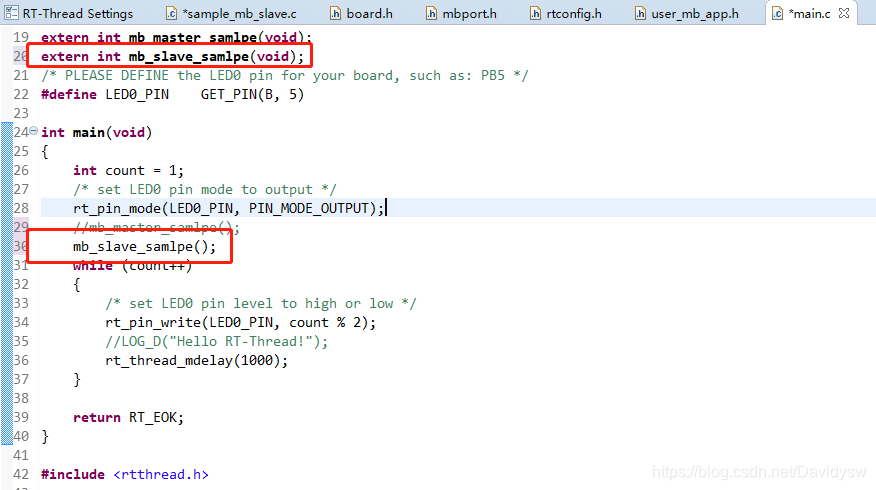

在main函数中初始化mb_slave_samlpe()
在这里插入图片描述

4.验证

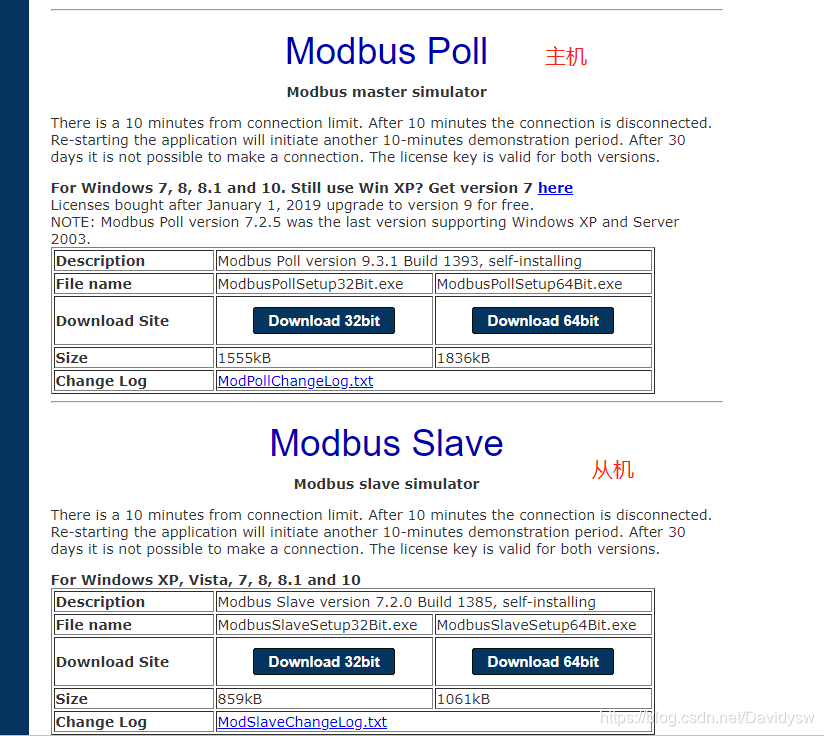

下载modbus主机软件,安装到电脑上模拟从机设备。modbus主机下载链接
在这里插入图片描述

记得从机这里将串口设定为了串口3,对应的引脚为PB10、PB11,从机地址01。既然验证从机,那就需要验证从机的两个基本功能:响应主机的写命令(10),回应主机的读命令(03)
在这里插入图片描述

在这里插入图片描述

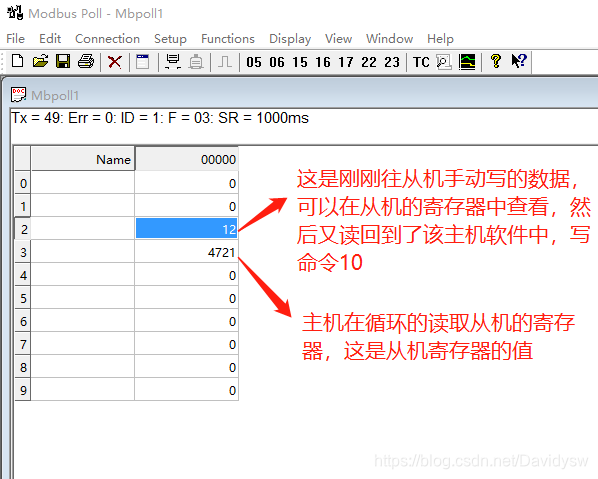

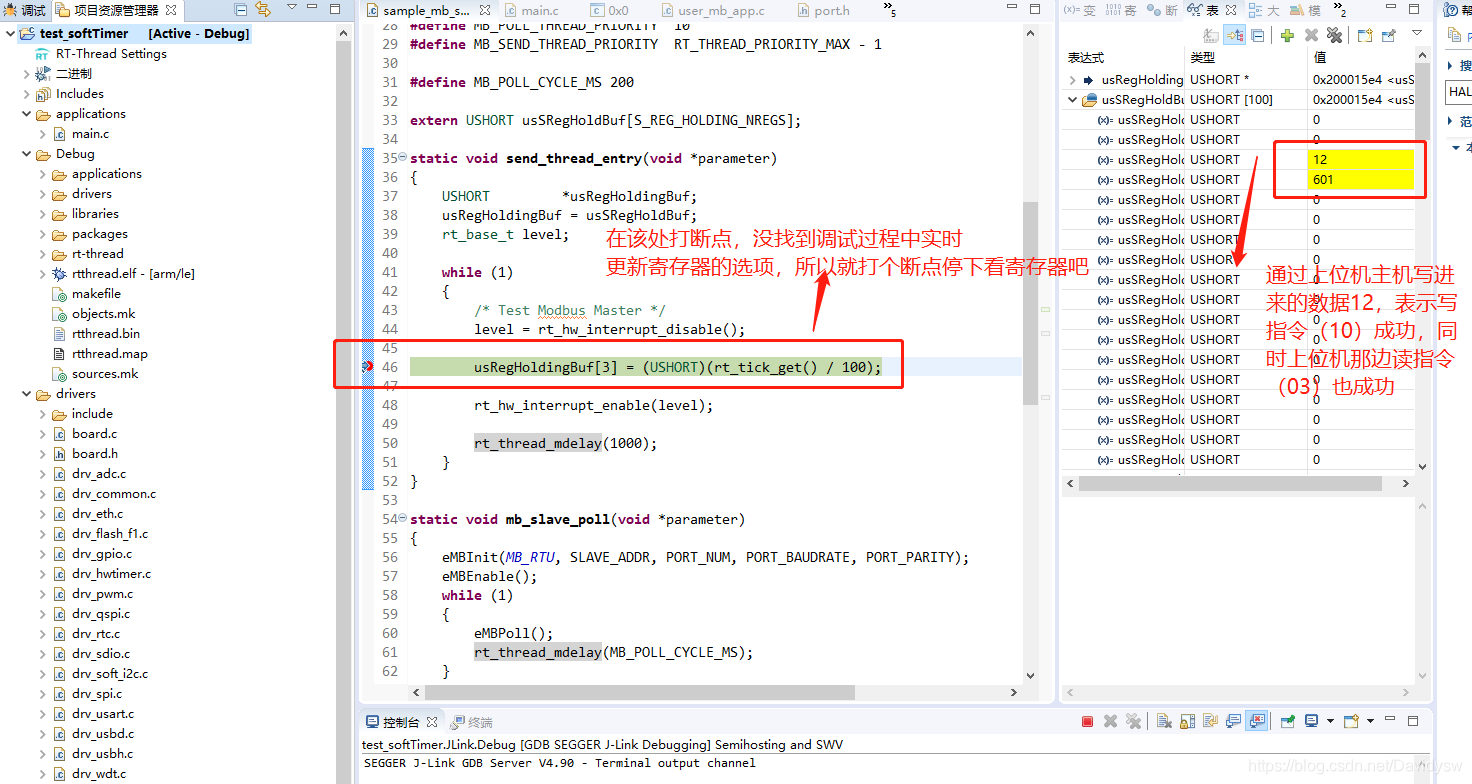

上位机模拟的主机向从机中写入了数据12,表示写指令通讯成功;上位机同时读取回来了寄存器地址为2、3的值,表示读指令通讯成功。
