语音识别FBank特征提取学习笔记

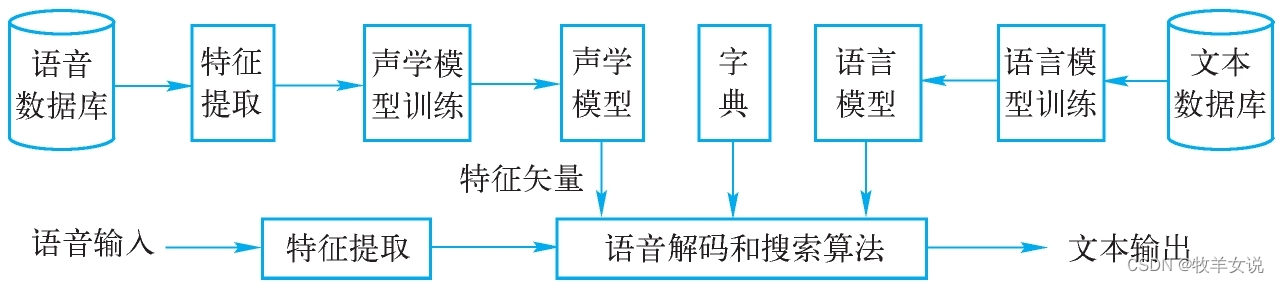

语音识别就是把一段语音信号转换成对应的文本信息，这一过程包括四个大的模块，分别是：特征提取、声学模型、语言模型、字典与解码。

本篇就来梳理一下特征提取模块的实现思路和方法。

常用的语音特征有：

• 梅尔频率倒谱系数（Mel-Frequency Cepstral Coefficients, MFCC）
• 梅尔滤波器组系数（Mel Filter Bank, FBank，也叫log-Mel）
• 线性预测系数（Linear Prediction Coefficient, LPC）

基于深度学习网络的语音识别，目前多采用FBank特征。 获得FBank特征主要包括以下几个步骤：

1. 预加重；
2. 分帧、加窗；
3. 快速傅里叶变换，计算功率谱；
4. Mel滤波器组；
5. 取对数，得到FBank。

1. 预加重（Pre-Emphasis）

在音频录制过程中，高频信号更容易衰减，高频成分的丢失，可能导致音素的共振峰不明显，使得声学模型对这些音素的建模能力不强。预加重是个一阶高通滤波器，可以提高信号高频部分的能量。

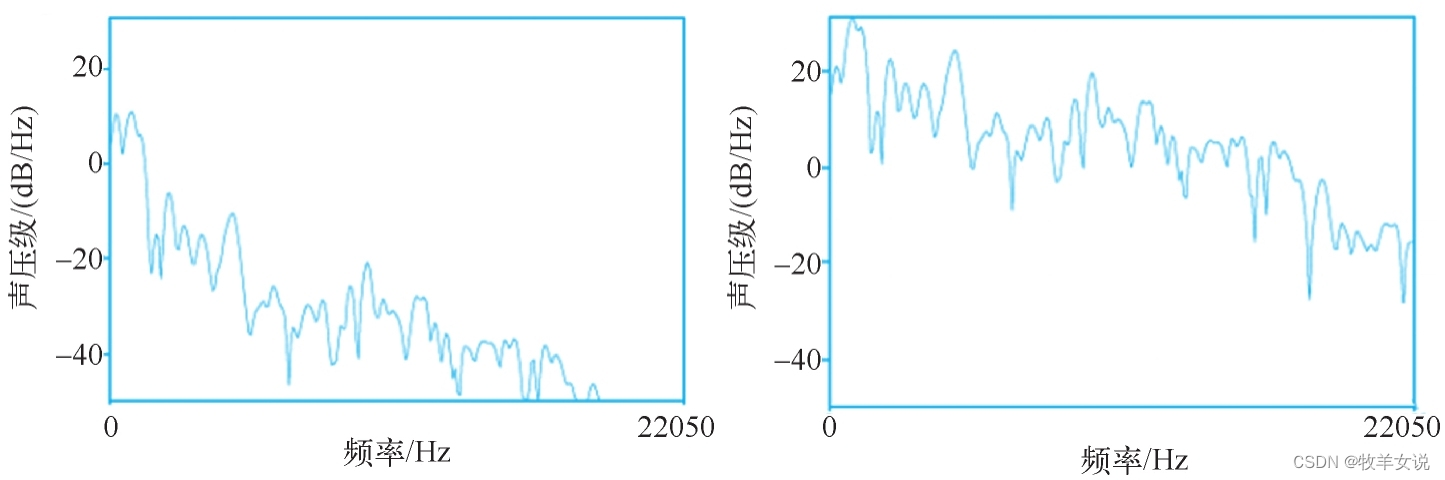

预加重的实现方法：给定时域输入信号x，预加重之后的信号y为：y(t)=x(t)−αx(t−1)，其中0.9≤α≤1.0。经过预加重之后的频谱图和原始的频谱图的比较如下图所示，其中，左侧为原始频谱图，右侧为预加重处理之后的频谱图。

2. 分帧、加窗

语音信号是一个时变的、非稳态的信号，但在短时间范围内可以认为是时不变的、稳态的。这个短时间的长度一般取10~30ms，可在这个时间范围内进行语音信号处理。这就是分帧。

分帧一般采用交叠分段的方法，这是为了使帧与帧之间平滑过渡，保持其连续性。前一帧和后一帧的交叠部分称为帧移，帧移与帧长的比值一般为0~1/2。分帧如下图所示：

分帧之后，需要使用有限长度窗口进行加权处理，也就是加窗，即sw(n) = s(n) * w(n)。那么，为什么要加窗呢？这是因为后面要对信号进行快速傅里叶变换(FFT)。FFT处理的要求是，信号要么从-∞到+∞，要么为周期信号。由于语音信号只能是有限长度信号，并且分帧后的信号是非周期的，进行FFT处理时会存在频率泄露的问题。为了尽可能地减小频率泄露，就需要对信号进行加窗处理。那么，窗函数的选择就需要满足：(1) 窗函数频谱主瓣宽度尽量窄，以得到较高的频率分辨能力；(2) 窗函数旁瓣衰减尽量大，以减少泄露。

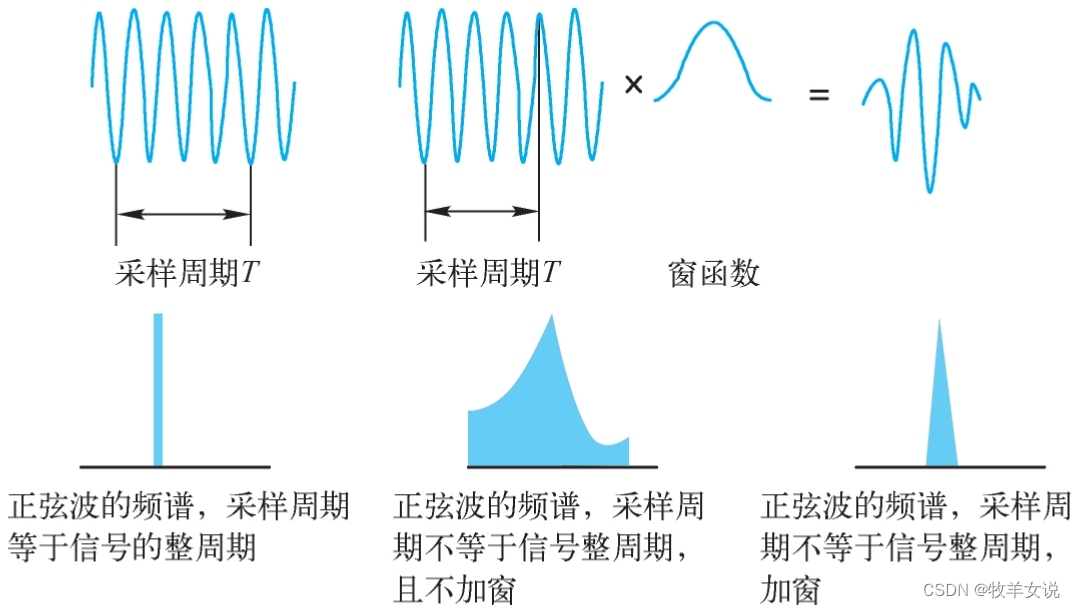

下图显示了加窗和不加窗的FFT变换对比：

常用的加窗函数有汉明窗(Hamming)、汉宁窗(Hanning)等。其中，汉明窗的窗函数表达式为：

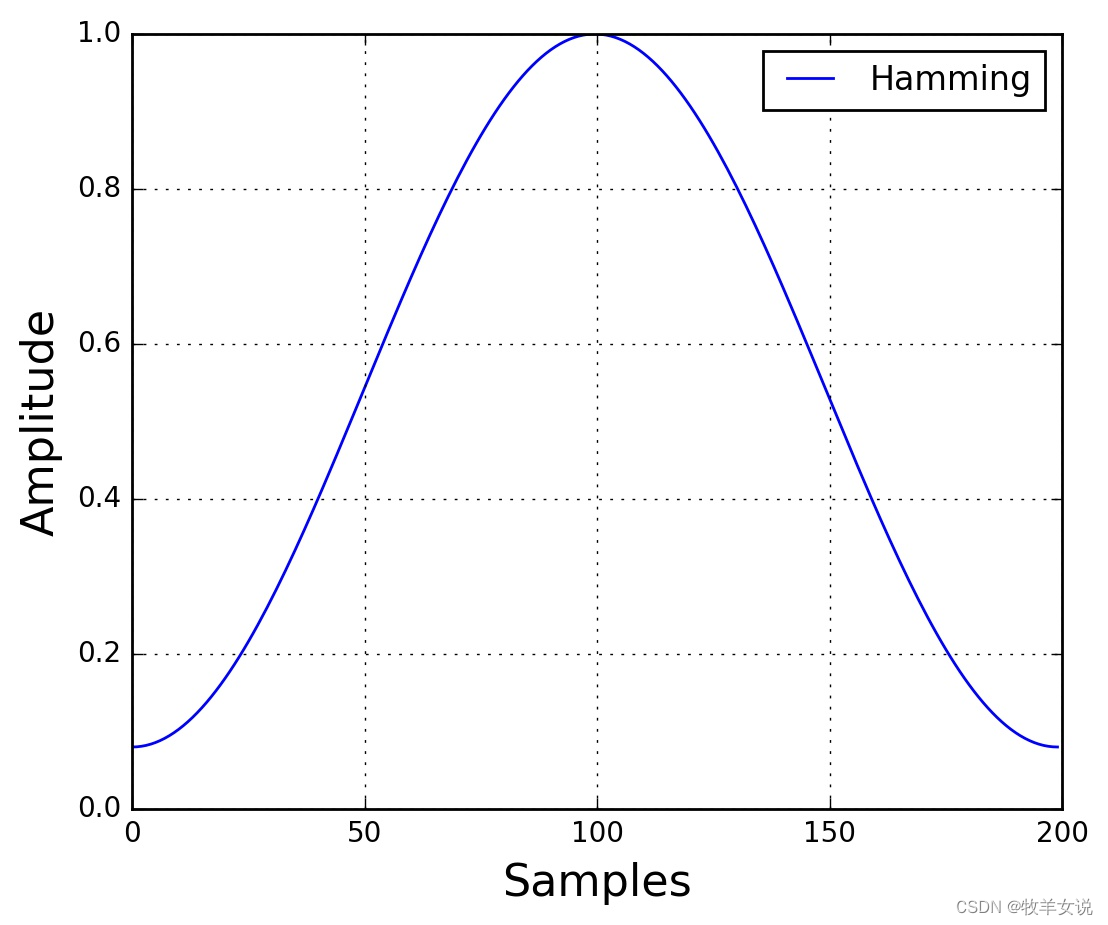

其中，0≤n≤N−1，N为窗口长度。窗口图形绘制如下：

3. 短时快速傅里叶变换（STFT），计算功率谱

对于每一帧加窗信号，进行N点FFT变换，也称为短时傅里叶变换（STFT），N通常取256或512。然后，计算能量谱：

4.  Mel滤波器组

人耳对不同频率的声音有不同的感知能力，通常情况下，人耳对低频的感知辨识力比高频更好，为了模拟人耳对不同频率的非线性感知能力，引入了Mel频率。赫兹频率（f）与Mel频率（m）之间的转换关系如下：

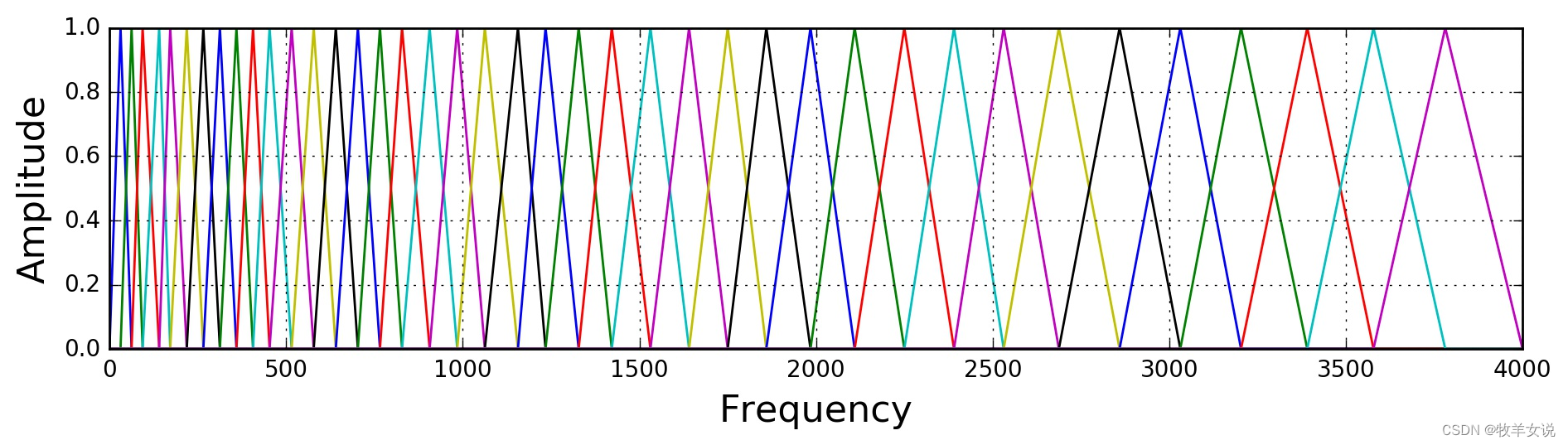

该步是通过定义M个三角滤波器组，对上一步得到的功率谱进行滤波。M的取值范围一般在22~40，标准值为26，这里取40。滤波器组中的每个滤波器都是三角形的，中心频率为f(m)，该处响应为1，中心频率两边线性减小到0。各f(m)之间的间隔随着m值的增大而变宽，如下图所示：

三角滤波器的定义如下：

f(m)是在Mel尺度上转换回赫兹频率的位置，由于滤波器最终对第3步计算出来的功率谱进行滤波，因此，在实现中，可以将滤波器位置转换成FFT bin所在的位置来计算。为了说明这一点，用一段代码来描述这个过程：

low_freq_mel = 0
high_freq_mel = (2595 * numpy.log10(1 + (sample_rate / 2) / 700))  # Convert Hz to Mel
mel_points = numpy.linspace(low_freq_mel, high_freq_mel, nfilt + 2)  # Equally spaced in Mel scale，在Mel频率范围内均匀创建nfilt+2也就是40个点
hz_points = (700 * (10**(mel_points / 2595) - 1))  # Convert Mel to Hz，将42个点的Mel points转回赫兹频率
bin = numpy.floor((NFFT + 1) * hz_points / sample_rate)   # 将hz_points转换到FFT bin

fbank = numpy.zeros((nfilt, int(numpy.floor(NFFT / 2 + 1))))

for m in range(1, nfilt + 1):
    f_m_minus = int(bin[m - 1])   # left
    f_m = int(bin[m])             # center
    f_m_plus = int(bin[m + 1])    # right

    for k in range(f_m_minus, f_m):
        fbank[m - 1, k] = (k - bin[m - 1]) / (bin[m] - bin[m - 1])     # 三角滤波器左侧
    for k in range(f_m, f_m_plus):
        fbank[m - 1, k] = (bin[m + 1] - k) / (bin[m + 1] - bin[m])   # 三角滤波器右侧

filter_banks = numpy.dot(pow_frames, fbank.T)  # pow_frames即当前帧的功率谱
filter_banks = numpy.where(filter_banks == 0, numpy.finfo(float).eps, filter_banks)  # Numerical Stability
filter_banks = 20 * numpy.log10(filter_banks)  # dB，进行对数计算，得到最终的FBank特征

5. 取对数，得到FBank

这一步较简单，在上一步的Python代码中，对三角滤波器组的输出取对数，得到最终的FBank特征。不再赘述。

6. 均值归一化（Mean Normalization）

为了平衡频谱并提高信噪比，可以通过减去（所有帧的）系数平均值的方式来进行归一化。

filter_banks -= (numpy.mean(filter_banks, axis=0) + 1e-8)

7. MFCC特征

由于许多ASR系统使用MFCC特征，这里做一个补充说明。

由于FBank系数存在高度相关性，在一些机器学习系统（如之前流行的GMMs-HMMs）中会存在问题，因此，如果对Fbank进行DCT变换来对FBank系数进行去相关，则可以得到MFCC（Mel-Frequency Cepstral Coefficients）。MFCC是FBank的一种压缩表示。在ASR系统中，一般会保留前2~13个系数，其他的则被丢弃。被丢弃的这些系数表示filter bank的快速变化，这些精细的细节对某些ASR系统是没有贡献的。

mfcc = dct(filter_banks, type=2, axis=1, norm='ortho')[:, 1 : (num_ceps + 1)] # num_ceps = 2 - 13

 还可以对MFCC应用正弦提升来改善ASR在噪声信号下的识别能力：

(nframes, ncoeff) = mfcc.shape
n = numpy.arange(ncoeff)
lift = 1 + (cep_lifter / 2) * numpy.sin(numpy.pi * n / cep_lifter)
mfcc *= lift

MFCC也可以应用均值归一化。

参考资料：

Practical Cryptography

Speech Processing for Machine Learning: Filter banks, Mel-Frequency Cepstral Coefficients (MFCCs) and What’s In-Between | Haytham Fayek

《人工智能技术》，郑孝宗主编
