2017年全国大学生电子设计竞赛综合测评题目解析——2022更新（方波生成，方波分频，三角波，加法器，滤波器，正弦波））

使用Multisim 14仿真，文件可联系博主获取。

2017 年电子设计竞赛综合测评

一、题目

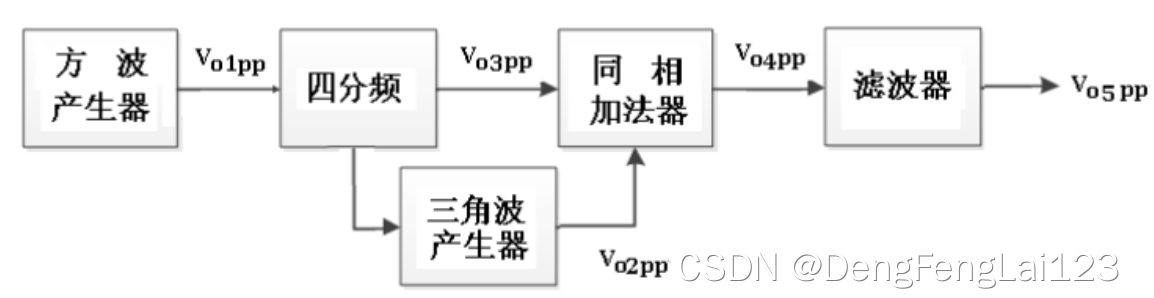

二、方案设计

使用给定的共计 4 个运算放大器和 1 个数字芯片双 D 触发器，完成 5 个波形，其中：
（1）使用 1 个运放产生 20 KHz 的方波 1，搭建 RC 振荡电路和滞回比较器，该电路比较重要，既可以产生方波，也可以产生三角波，可以用于方波发生器和三角波发生器；
（2）使用 74LS74 双 D 触发器进行方波的四分频，得到 5 KHz 方波 2，幅度 1 V（黄色波形）；
（3）使用 1 个运放搭建积分电路，对方波 2 积分得到 5KHz 的三角波，幅度 1 V（蓝色波形）；
（4）使用 1 个运放搭建同相加法器，对 方波 2 和 三角波 进行加法，得到混合波形
