UWB定位 CIR（信道脉冲响应）数据获取

超宽带定位用于DW1000芯片中信道脉冲响应（CIR）数据的获取。

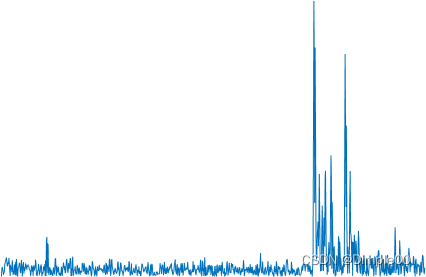

CIR数据可用于研究非视距（NLOS）信号的识别。并且具有较好的效果，一些时、频域特征都是通过CIR数据计算而来。因此获取CIR数据是十分必要的。CIR图像如下图所示。

Keil 需要自己写一个最大最小值函数， 否则用于“取模”的代码行会出现报错。为了方便获取，代码位置加在CIR数据读取之前即可，（函数代码部分我放在文末）

CIR数据读取的代码如下

//####CIR读取定义
#define CIR_OFFSET 0x25
u8 cir[3969]; //芯片默认为16MHZ
int16 real =0;
int16 imag =0;
int16 amp=0;
//CIR数据读取
				count = sprintf((char*)&tempSendBuff[0], "new data mark row \r\n");
				USB_TxWrite(tempSendBuff,count);

// 64对应的是1016个点，程序默认16 对应992个点  自然是四的倍数。 最大长度为3968字节(@16 MHz //PRF）和4064字节(@64 MHz PRF）。


dwt_readaccdata(cir, 3969, 0);//根据dw1000 api函数文件中dwt_readaccdata函数更改程序，程序中默
                              //认prf为16MHz，读取长度为3968bytes
for(cir_i = 0;cir_i<992;cir_i++)

				{
					real =  (int16)cir[cir_i*4+2] << 8 | (int16)cir[cir_i*4+1];//实部
					imag =  (int16)cir[cir_i*4+4] << 8 | (int16)cir[cir_i*4+3];	//虚部
					amp = max(abs(real),abs(imag)) + 1/4 * min(abs(real),abs(imag));//取模
		count = sprintf((char*)&tempSendBuff[0], "%d %d %d %d\r\n ",fp_int,real,imag,amp);
					USB_TxWrite(tempSendBuff, count);
				}

最大最小值函数的代码如下

//最大、最小值函数定义
uint16 max(uint16 a,uint16 b)
{
	if(a >= b)
	{
		return a;
	}
	else
	{
		return b;
	}
}

uint16 min(uint16 a,uint16 b)
{
	if(a <= b)
	{
		return a;
	}
	else
	{
		return b;
	}
}
