【Vissim】做一次完整的交通仿真——1.基本认识

---

前言

这学期的计算机辅助课程，开始是学的Vissim仿真，后半段是学的TC。因为交通规划课是这学期同时上的，TC需要一定知识基础，等规划学的差不多了再开始。Vissim相对来说比较容易上手，让车子跑起来甚至不需要什么专业背景。

这一系列文章就是利用所学到的，从零开始，做一次完整的仿真，顺带回顾复习下所学。

---

绘制道路

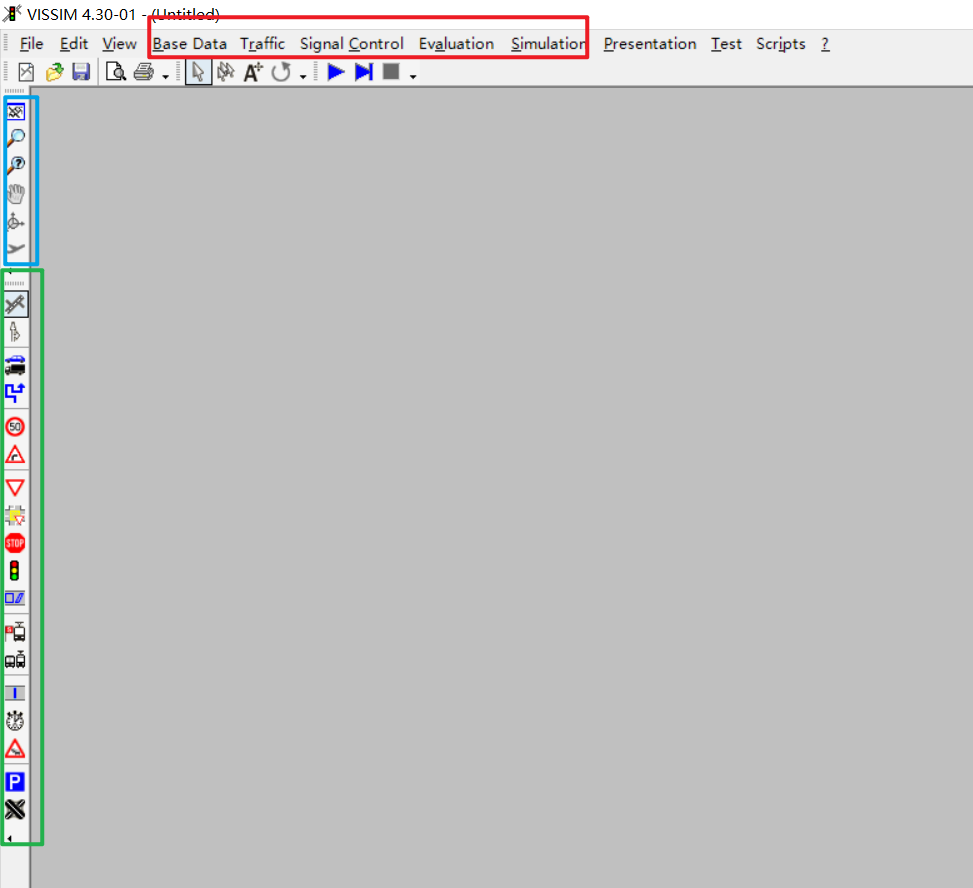

我们先来看看软件界面吧，我用的是4.3版本的。

打开软件后vissim自动创建了一个文件，可以直接开始画路，画路主要用到的是绿色框里的工具，鼠标悬停在上面会有英文解释 ，应该还是相对好理解的。比如默认工具就是绿色框里最上面的那个Links&Connectors，点击它后就可以在中间大片的灰色块里画了。

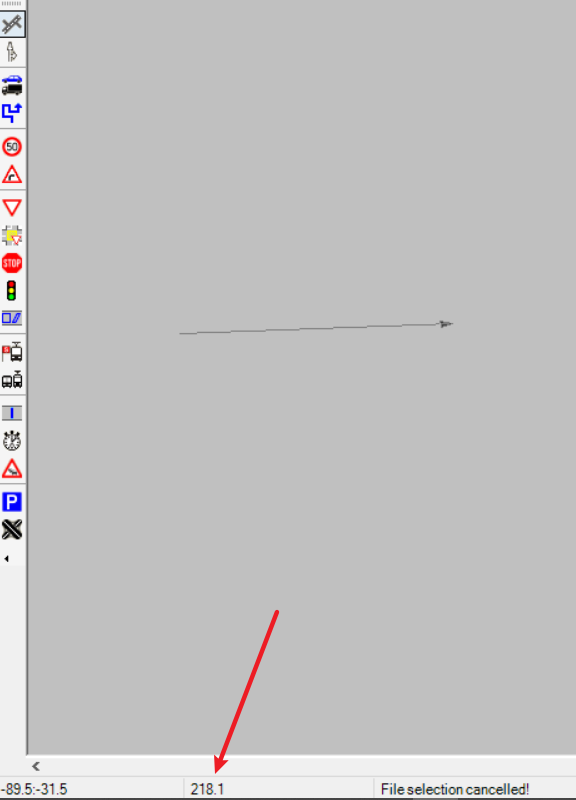

Vissim画的方式有点特殊，是要按住鼠标右键进行拖拽，同时下面的状态栏会显示长度，可以帮助我们判断此刻的长度。

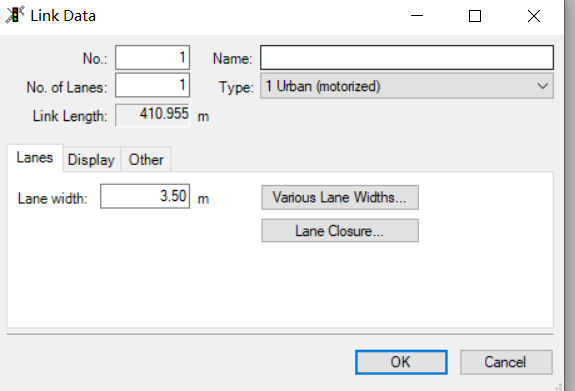

当然如果发现不是自己想要的长度也没关系，鼠标右键松开后会有对话框，里面有非常多的道路属性可以去设置。

我比较常用的一些属性就是道路的宽度、车道数、生成的对向车道数以及路的纵坡，都可以在这里边设置。修改的话鼠标左键双击道路也能跳出对话框。

然后界面图里蓝色框中的是一些查看工具，在2D下，一般就最上面的显示整个路网用的多。移动画面可以按住鼠标滚轮进行拖，像CAD那样。快捷键Ctrl D可以进入3D模式，这个时候，手掌下面的Rotate工具就比较有用了，可以旋转3D视角。

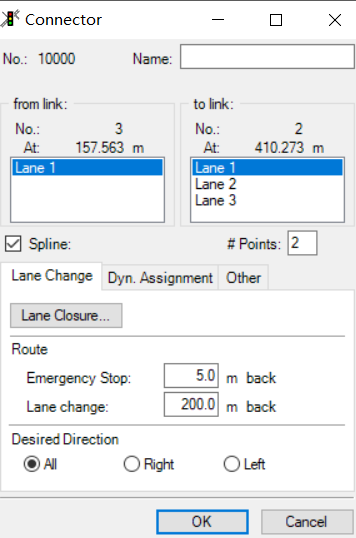

连接两条路段的话也是右键按住起点进行拖拽，拖到目标车道后会有响应，松开后弹出对话框。

这里注意的是vissim里面车道是从前进方向右侧开始计数的，也就是lane1是指的最右侧车道。

---

背景图加载

一般我们做仿真是需要目的地的真实平面图，将它作为底图，设置好比例尺后，沿着图片里道路画就行。

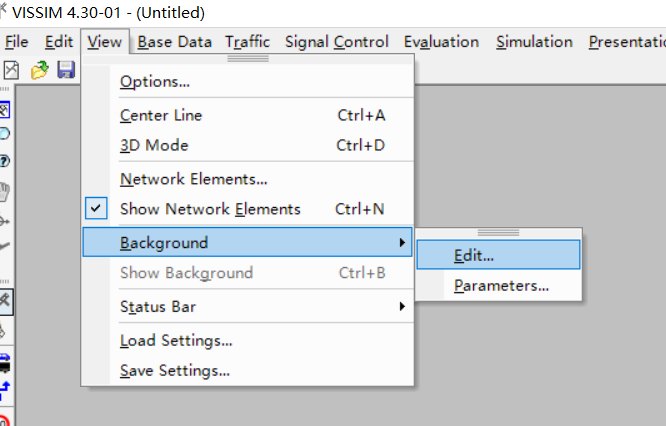

利用下图所示的按钮可以加载背景图。

4.3版本支持的底图格式也蛮多，选择我们需要的底图加载即可。

要想找到清晰好看的底图还是比较困难的，最好就用Cad画或者用想办法下载到卫星图。

---

交通组成及车流加载

道路的出行方式多种多样（小汽撤、公交、货车等），不同类型的车辆交通特性不一，所以需要根据实际调查到的数据，设置车辆的交通组成。

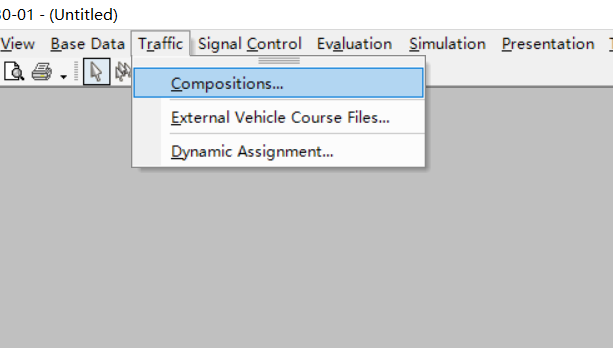

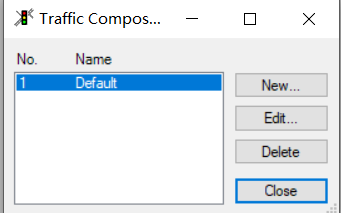

点击new，可以新建一个自己的，也可edit编辑软件默认的。

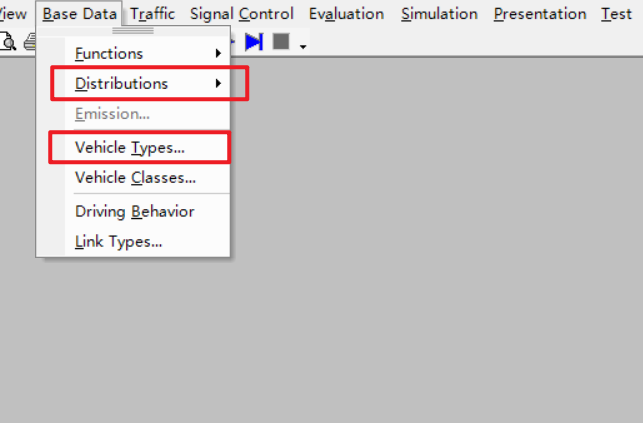

除了交通组成我们可以自定义，每一种类型的车辆，它的期望速度我们也可以自定义，如下图所示。

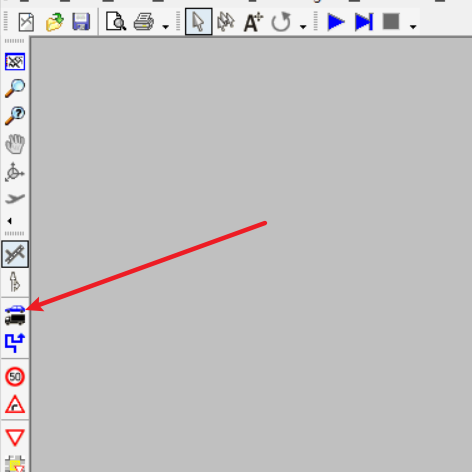

设置好车辆组成后，我们可以根据车流量数据加载车流了。点击如下所示工具，进入车流输入模式。在车流的产生道路双击，就可以进入数据编辑界面。

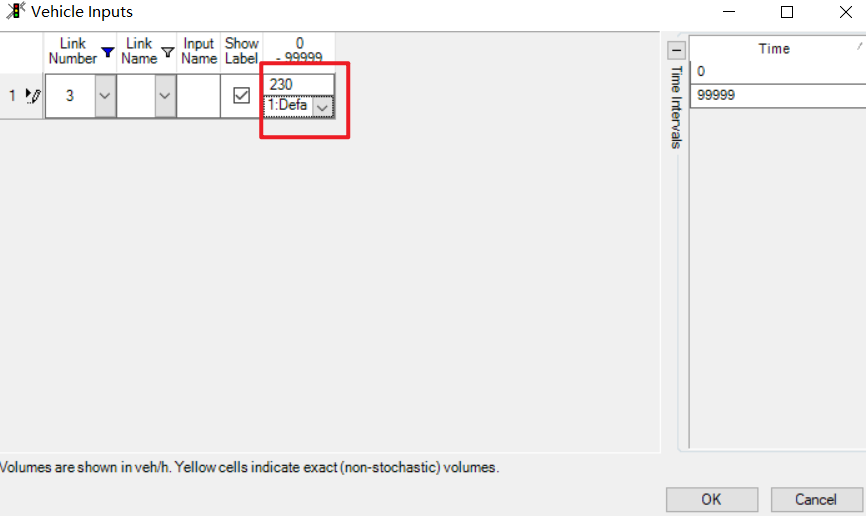

红框上面的数据表示小时流量(veh/h)，下面的数据表示交通组成。

vissim4.3菜单栏最右边有一个问号，点击它下面的Help可以查看到离线文档，可以时不时看一下。

---

写在最后

掌握以上这些内容，根据自己的底图画好路，将文件保存后，点击界面里的蓝色三角形按钮，仿真就开始了。

实操的内容我放在下一篇吧，在实际绘制路网中也有不少小细节。
