STM32F103C8T6定时器通道引脚分布图

已于 2024-02-02 14:01:30 修改
阅读量1k 收藏 11
点赞数 6
分类专栏： STM32 文章标签： stm32 嵌入式硬件 单片机
于 2024-01-27 10:15:11 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ShirokoYae/article/details/135879241
版权

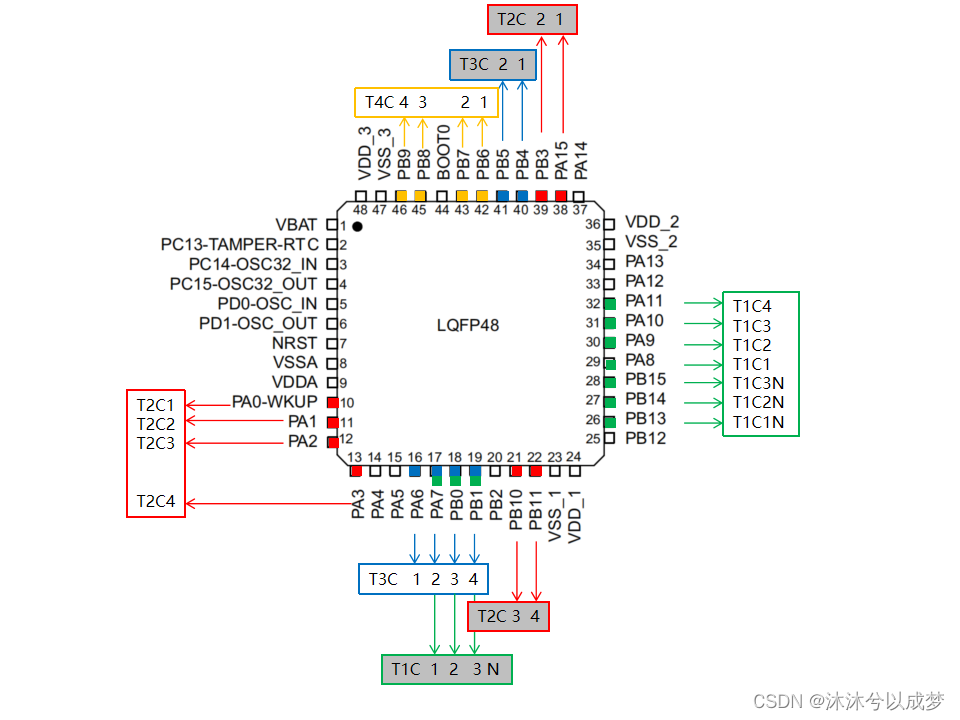

T1C1 = TIM1 CH1

T1C1N = TIM1 CH1N

方框带银色填充的表明需要开启引脚重映射
