LED驱动器 DC恒流电源板模块


一、LED驱动器是什么

LED驱动器(LED Driver),是指驱动LED发光或LED模块组件正常工作的电源调整电子器件。由于LED PN结的导通特性决定,它能适应的电源的电压和电流变动范围十分狭窄,稍许偏离就可能无法点亮LED或者发光效率严重降低,或者缩短使用寿命甚至烧毁芯片。现行的工频电源和常见的电池电源均不适合直接供给LED,LED驱动器就是这种可以驱使LED在最佳电压或电流状态下工作的电子组件。

LED驱动芯片,实际上是个PWM控制芯片,在组成电路正常工作后,通过后面电流检测电阻上检测LED的电流而得到的电压反馈到芯片,控制内部的PWM占空比,以适应LED自身特性变化而引起的电流、电压波动,使LED得到的电流保持恒定。
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

LED驱动电源是把电源供应转换为特定的电压电流以驱动LED发光的电压转换器,通常情况下:LED驱动电源的输入包括高压工频交流(即市电)、低压直流、高压直流、低压高频交流(如电子变压器的输出)等。而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。

二、LED驱动器原理与作用

LED驱动器是指驱动LED发光或LED模块组件正常工作的电源调整电子器件。由于LED PN结的导通特性决定,它能适应的电源的电压和电流变动范围十分狭窄,稍许偏离就可能无法点亮LED或者发光效率严重降低,或者缩短使用寿命甚至烧毁芯片。现行的工频电源和常见的电池电源均不适合直接供给LED,LED驱动器就是这种可以驱使LED在最佳电压或电流状态下工作的电子组件。

  1. 由于LED是特性敏感的半导体器件,又具有负温度特性,LED驱动电源(也叫驱动器)就是在应用过程中对其进行稳定工作状态的保护。

  2. LED器件对驱动电源的要求近乎于苛刻,LED不像普通的白炽灯泡,可以直接连接220V的交流市电。LED是低电压驱动,必须要设计复杂的变换电路,不同用途的LED灯,要配备不同的电源适配器。设计一款好的电源必须要综合考虑效率转换、有效功率、恒流精度、电源寿命、电磁兼容这些因数,因为电源在整个灯具中的作用就好比像人的心脏一样重要。

三、驱动板参数

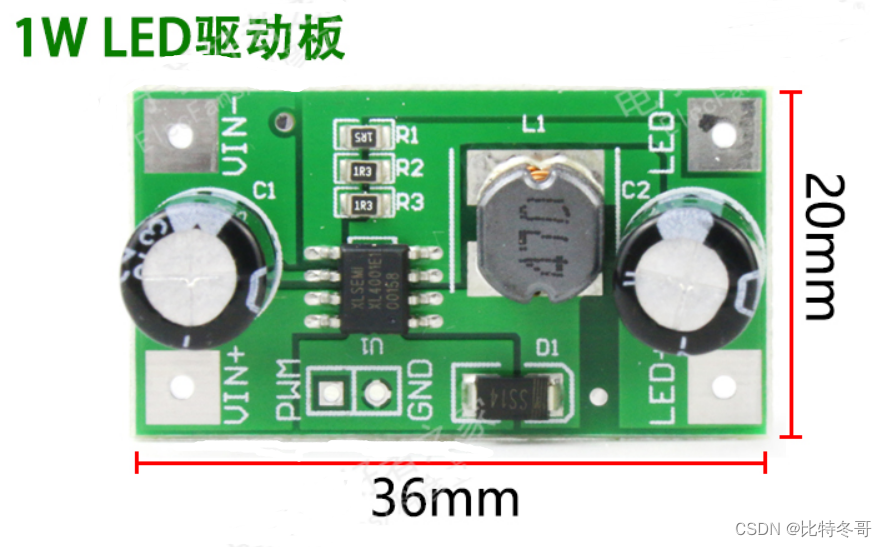

1W LED驱动板

  • 输入范围: 5-35V
  • 输出350mA±20mA,驱动1-10颗1W LED
  • 支持PWM调光,高电平关闭输出,低电平开启输出
  • 降压工作模式,保证LED的总压差低于输入电源电压2-3V即可工作
  • 小体积设计(36*20mm),低噪声、安全的特点
  • 采用高效、低耗、稳定的芯片达到节能、环保的目的
  • 恒定的输出电流,低波纹。保证LED使用的安全性、稳定性、提高了LED的光效,减少光衰
  • 过载、短路、过流保护,保证了电源安全性
  • 宽电压输入,VIN+为输入正极,VIN-为电源输入负极
  • LED+接LED的阳极,LED-接LED的阴极

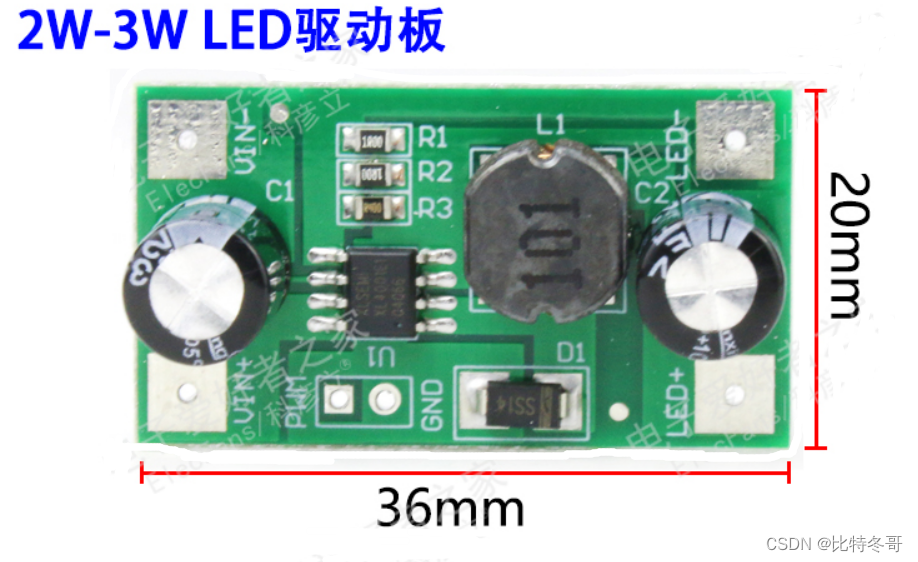

2W-3W LED驱动板

  • 输入范围: 5-35V
  • 输出700mA士20mA,驱动1-10颗1W LED
  • 支持PWM调光,高电平关闭输出,低电平开启输出
  • 降压工作模式,保证LED的总压差低于输入电源电压2-3V即可工作
  • 小体积设计(36*20mm),低噪声、安全的特点
  • 采用高效、低耗、稳定的芯片达到节能、环保的目的
  • 恒定的输出电流,低波纹。保证LED使用的安全性、稳定性、提高了LED的光效,减少光衰
  • 过载、短路、过流保护,保证了电源安全性
  • 宽电压输入,VIN+为输入正极,VIN-为电源输入负极
  • LED+接LED的阳极,LED-接LED的阴极

3W LED驱动板 带排针

在这里插入图片描述

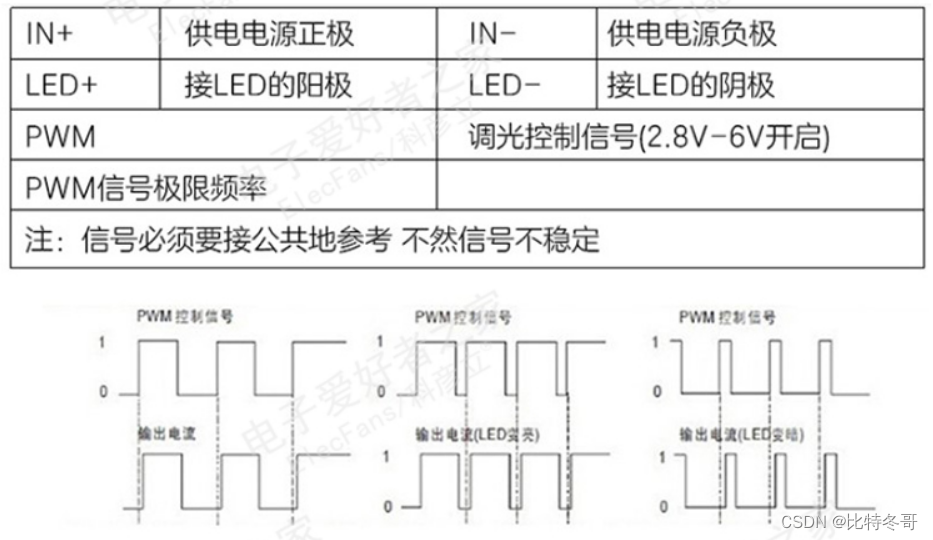

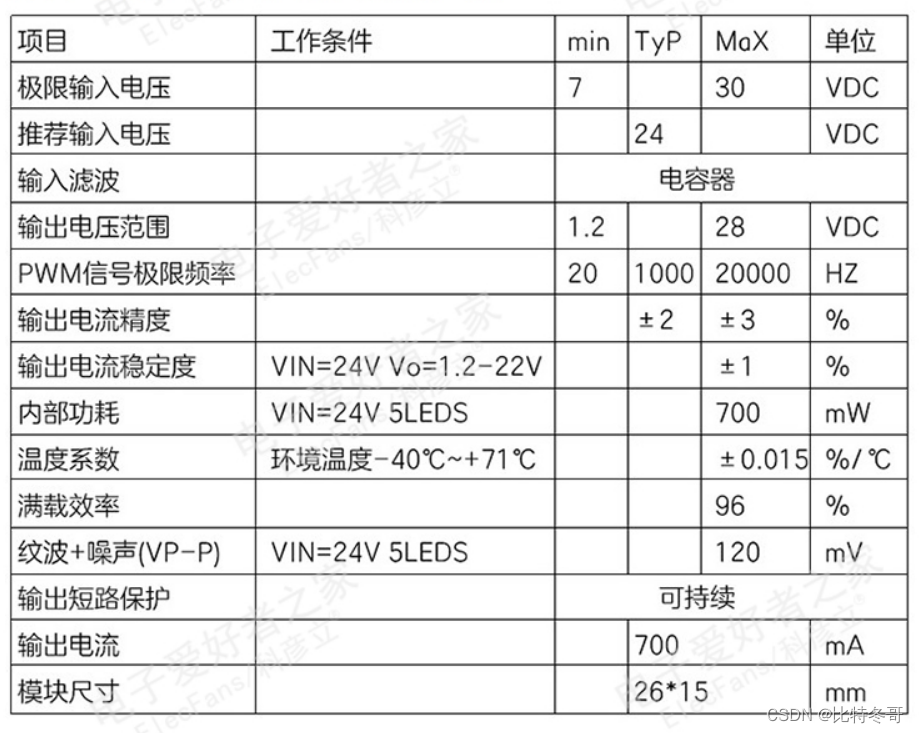

使用说明:
在这里插入图片描述
对于一定频率的PWM调光,驱动器的输出电流与PWM信号的占空比有一定的关系,计算方法请参考经下公式:
在这里插入图片描述
其中lp_set为想要输出的电流值(mA), D为PWM信号占空比(%),T为为PWM信号的周期(S), lo_norm为驱动器的额定输出值(mA)

以上公式仅供参考,输出电流可能因为负载的不同会有偏差,PWM信号限小导通时间不能小0.7mS,否则产品不能正常工作,如果在PWM调光时听到驱动发出轻微的声音是正常现象,因为PWM调光频率在人耳的听觉范围(一般中20Hz-20kHz)内。
