[知识图谱实战篇] 六.HTML+D3实现点击节点显示相关属性及属性值

70 篇文章 28 订阅 ¥99.00 ¥9.90

前面作者讲解了很多知识图谱原理知识,包括知识图谱相关技术、Neo4j绘制关系图谱等,但仍缺少一个系统全面的实例。为了加深自己对知识图谱构建的认识,为后续创建贵州旅游知识图谱打下基础,作者深入学习了张宏伦老师的网易云课程(星球系列电影),并结合自己的理解和技术分享了该系列专栏,从数据采集、数据展示、数据分析到知识图谱构建,文章后续还会讲解中文数据的实体识别、关系抽取、知识计算等。

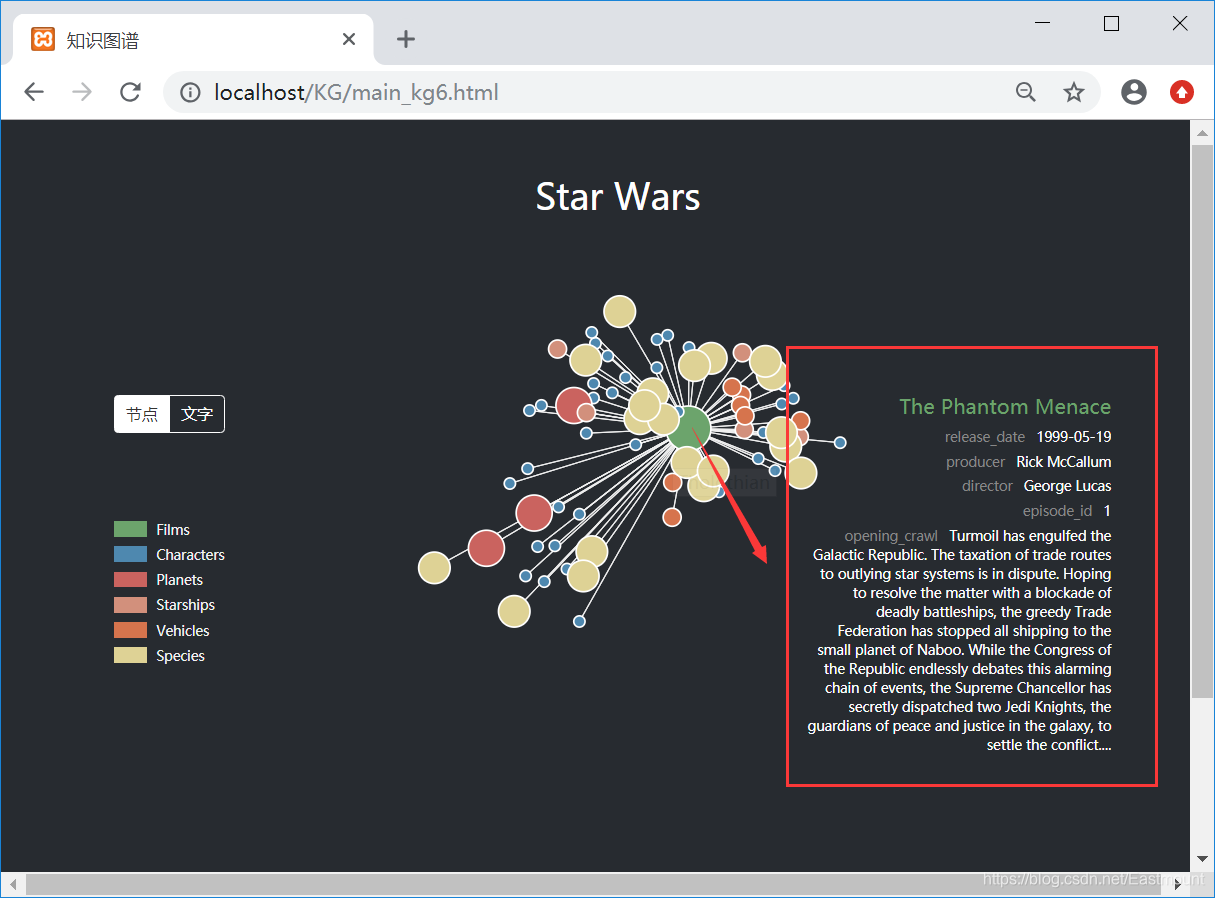

前文介绍了Python3抓取电影实体知识,Seaborn可视化展示电影信息,D3可视化布局,关系图谱基本构建。本篇文章将实现点击节点显示其相关的属性及属性值,通常在知识图谱中称之为消息盒(InfoBox)展示,如下图所示:
<实体,属性,属性值>三元组
<实体A,关系,实体B>三元组

代码下载地址:https://download.csdn.net/download/eastmount/10957228
Github下载地址:https://github.com/eastmountyxz/Knowledge-Graph-Movie

这是一系列基础性文章,希望对您有所帮助 ,尤其是对知识图谱感兴趣和编程刚入门的同学。同时也因为最近准备博士考试,做题做吐了,写点新专栏调节下心情,与君共勉,一起加油。

前文:
[知识图谱实战篇] 一.数据抓取之Python3抓取JSON格式的电影实体
[知识图谱实战篇] 二.Json+Seaborn可视化展示电影实体
[知识图谱实战篇] 三.Python提取JSON数据、HTML+D3构建基本可视化布局
[知识图谱实战篇] 四.HTML+D3+CSS绘制关系图谱
[知识图谱实战篇] 五.HTML+D3添加鼠标响应事件显示相关节点及边



推荐作者的知识图谱前文:
知识图谱相关会议之观后感分享与学习总结
中文知识图谱研讨会的学习总结 (上) 图谱引入、百度知心、搜狗知立方
搜索引擎和知识图谱那些事 (上).基础篇
基于VSM的命名实体识别、歧义消解和指代消解

CSDN下载-第一届全国中文知识图谱研讨会演讲PPT 清华大学
CSDN下载-知识图谱PDF资料 清华大学知识图谱研讨会汇报PPT

[知识图谱构建] 一.Neo4j图数据库安装初识及药材供应图谱实例
[知识图谱构建] 二.《Neo4j基础入门》基础学习之创建图数据库节点及关系
[关系图谱] 一.Gephi通过共线矩阵构建知网作者关系图谱
[关系图谱] 二.Gephi导入共线矩阵构建作者关系图谱

再次强烈推荐大家阅读张宏伦老师的网易云课程及Github源码,受益匪浅。
https://github.com/Honlan/starwar-visualization/tree/master/star_war
https://study.163.com/course/courseLearn.htm?courseId=1003528010


一.Python3获取详细Json数据

首先定义Python3代码获取电影所有完整数据,主要采用字典键值对的形式。代码如下:

# coding:utf8
import json

#获取所有节点的数据
data = {}

#读取电影数据
fr = open('films.csv', 'r')
for line in fr:
    tmp = json.loads(line.strip('\n')) #转换为字典
    data[tmp['title']] = tmp
    print(tmp['title'], tmp)
fr.close()

#读取人物数据
fr = open('film_characters.csv', 'r')
for line in fr:
    tmp = json.loads(line.strip('\n'))
    data[tmp['name']] = tmp
fr.close()

#读取星球数据
fr = open('film_planets.csv', 'r')
for line in fr:
    tmp = json.loads(line.strip('\n'))
    data[tmp['name']] = tmp
fr.close()

#读取飞船数据
fr = open('film_starships.csv', 'r')
for line in fr:
    tmp = json.loads(line.strip('\n'))
    data[tmp['name']] = tmp
fr.close()

#读取装备数据
fr = open('film_vehicles.csv', 'r')
for line in fr:
    tmp = json.loads(line.strip('\n'))
    data[tmp['name']] = tmp
fr.close()

#读取物种数据
fr = open('film_species.csv', 'r')
for line in fr:
    tmp = json.loads(line.strip('\n'))
    data[tmp['name']] = tmp
fr.close()

#写文件
fw = open("all_data.json", "w")
fw.write(json.dumps(data))
fw.close()

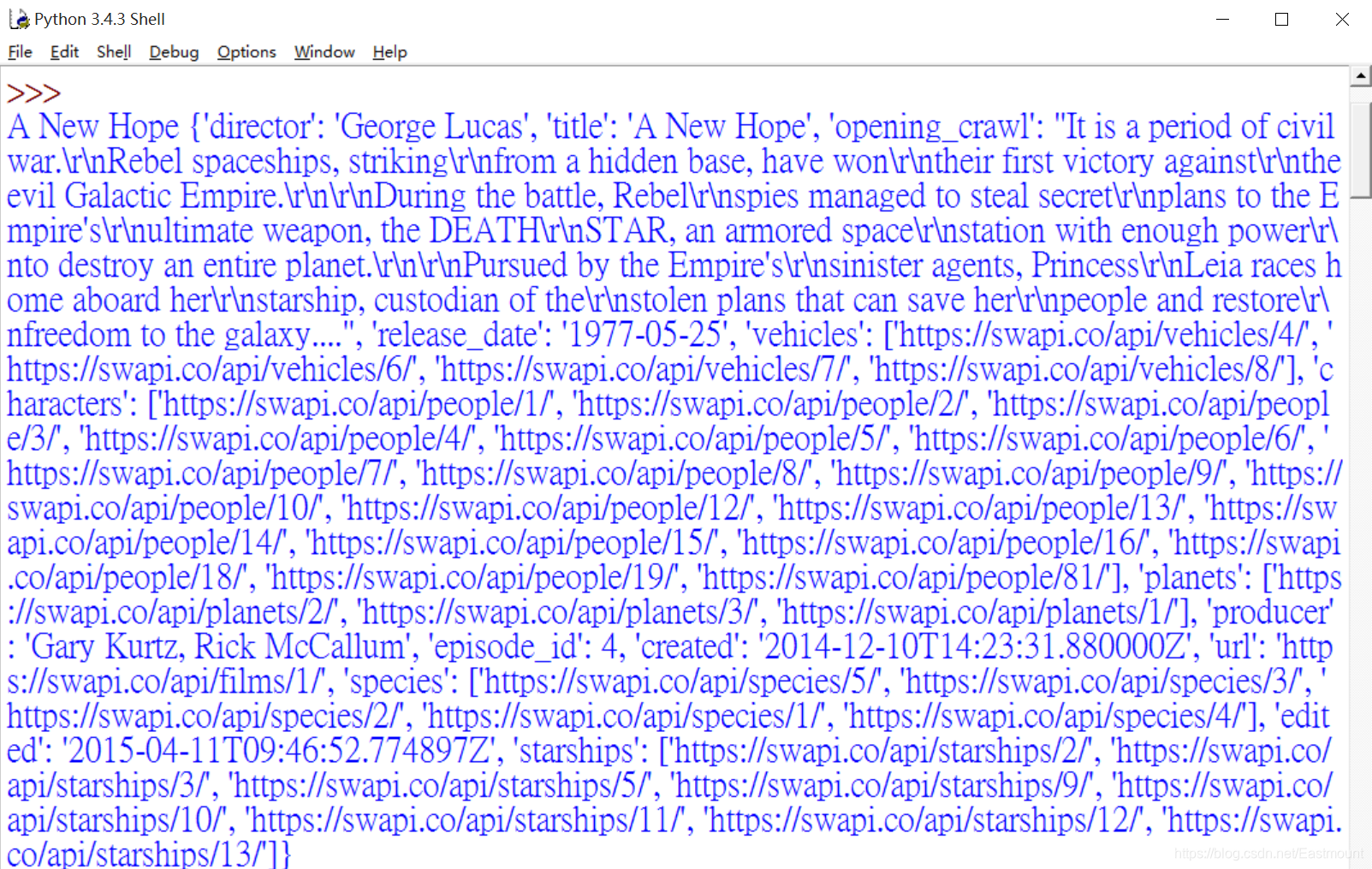

运行过程中输出的结果如下所示:

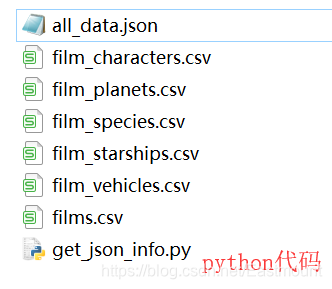

上述代码将获取六大实体的所有信息存储至 all_data.json 文件中,采用 data[tmp[‘name’]]=tmp 赋值变量data。接着将该json文件放入html目录中,供其调用。


二.D3获取并显示属性-属性值

接着通过HTML和D3加载数据,调用Python3获取的 all_data.json 文件。

1.d3.json加载数据

//加载Python获取的Json信息:六类实体详细属性信息
var info;

//d3.json获取数据
d3.json("all_data.json", function(error, data) {
	if(error) throw error;
	info = data;
});

2.HTML设置info布局信息,添加标题 < h4 > < / h4 > 样式代码

<!-- 绘制右边显示结果 -->
<div id="info">
	<h4></h4>
</div>

3.然后在鼠标悬浮代码中增加代码,实现文字显示

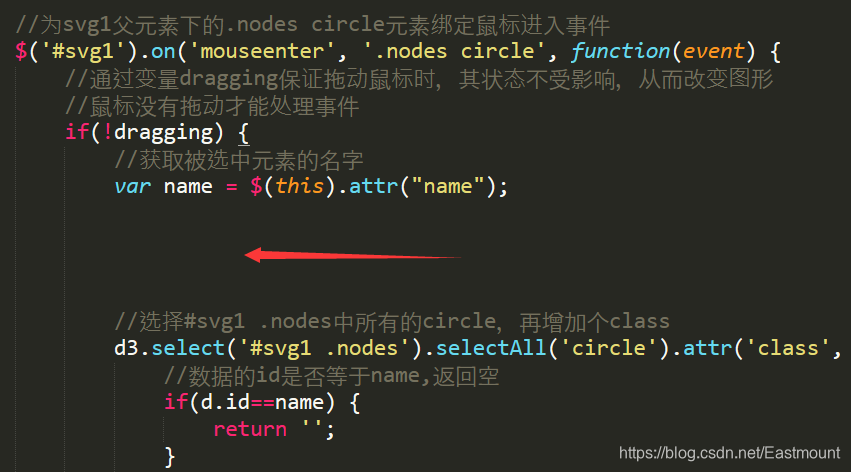

定位到如下图所示的位置:

增加相关代码,它的主要功能包括:
1.设置#info h4样式,包括颜色及文字,选中节点的name和颜色记为展示的内容。
2.循环遍历所有info信息,并通过 $(’#info’).append() 函数展示该节点的属性及属性值。

//设置#info h4样式的颜色为该节点的颜色,文本为该节点name
//$(this).attr('fill')表示当前悬浮圆的填充色
$('#info h4').css('color', $(this).attr('fill')).text(name);

//打印悬浮的节点信息
console.log(info[name]);

//遍历所有的
for (var key in info[name]) {
	//类型复杂的不进行显示
	if (typeof(info[name][key]) == 'object') {
    	continue;
	}
	//比较复杂的超链接字段不显示
    if (key == 'url' || key == 'title' || key == 'name' ||
    	key == 'edited' || key == 'created' || key == 'homeworld') {
        continue;
    }
    //显示值及其字段名字
    $('#info').append('<p><span>' + key + '</span>' + info[name][key] + '</p>');
}

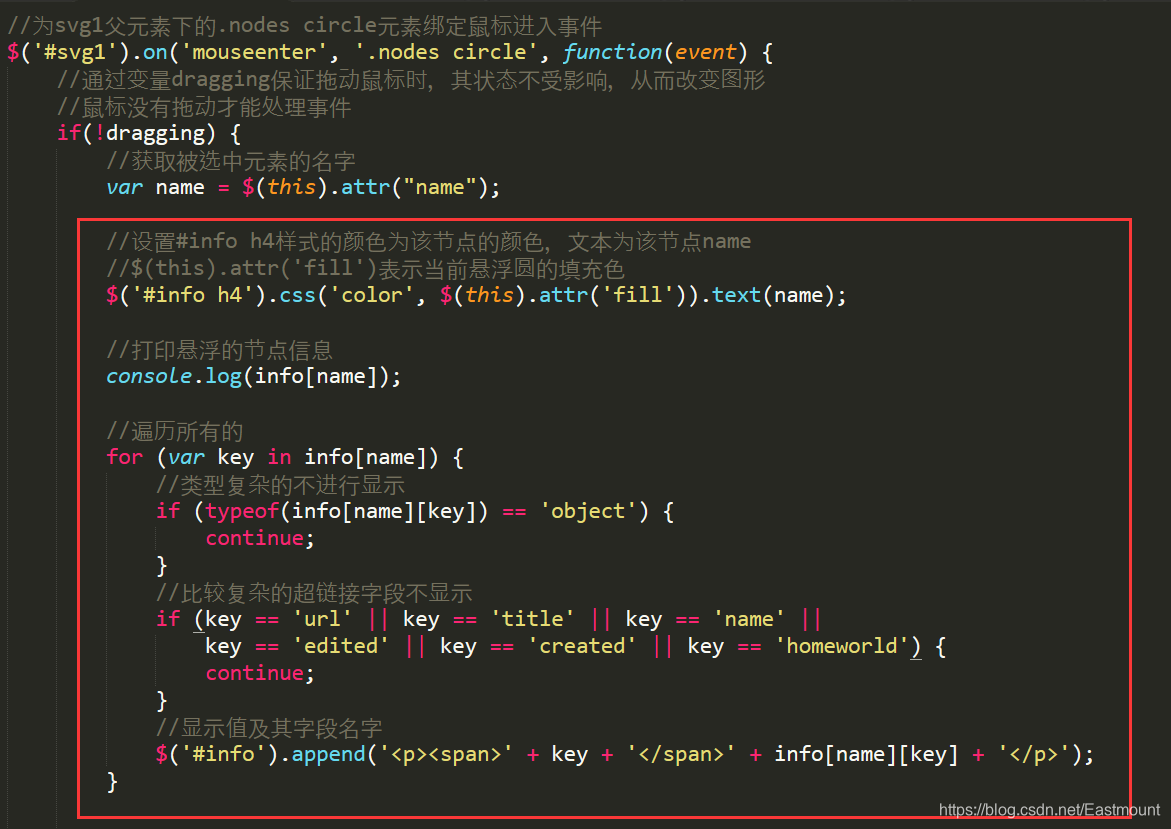

代码如下图所示:

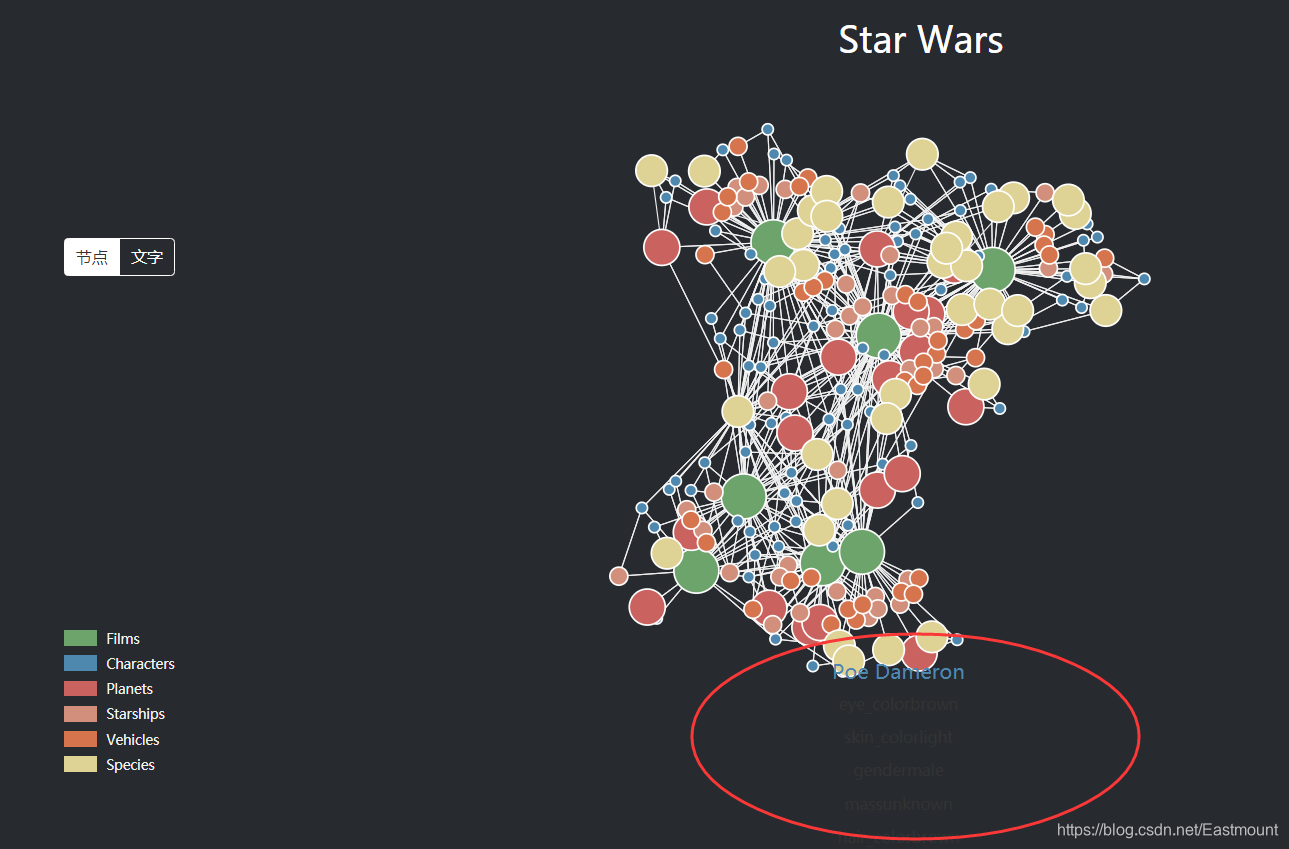

此时,能够显示了选中节点的属性-属性值,显示如下图所示,但是其颜色和布局均未设置,后续将通过CSS进行设置。

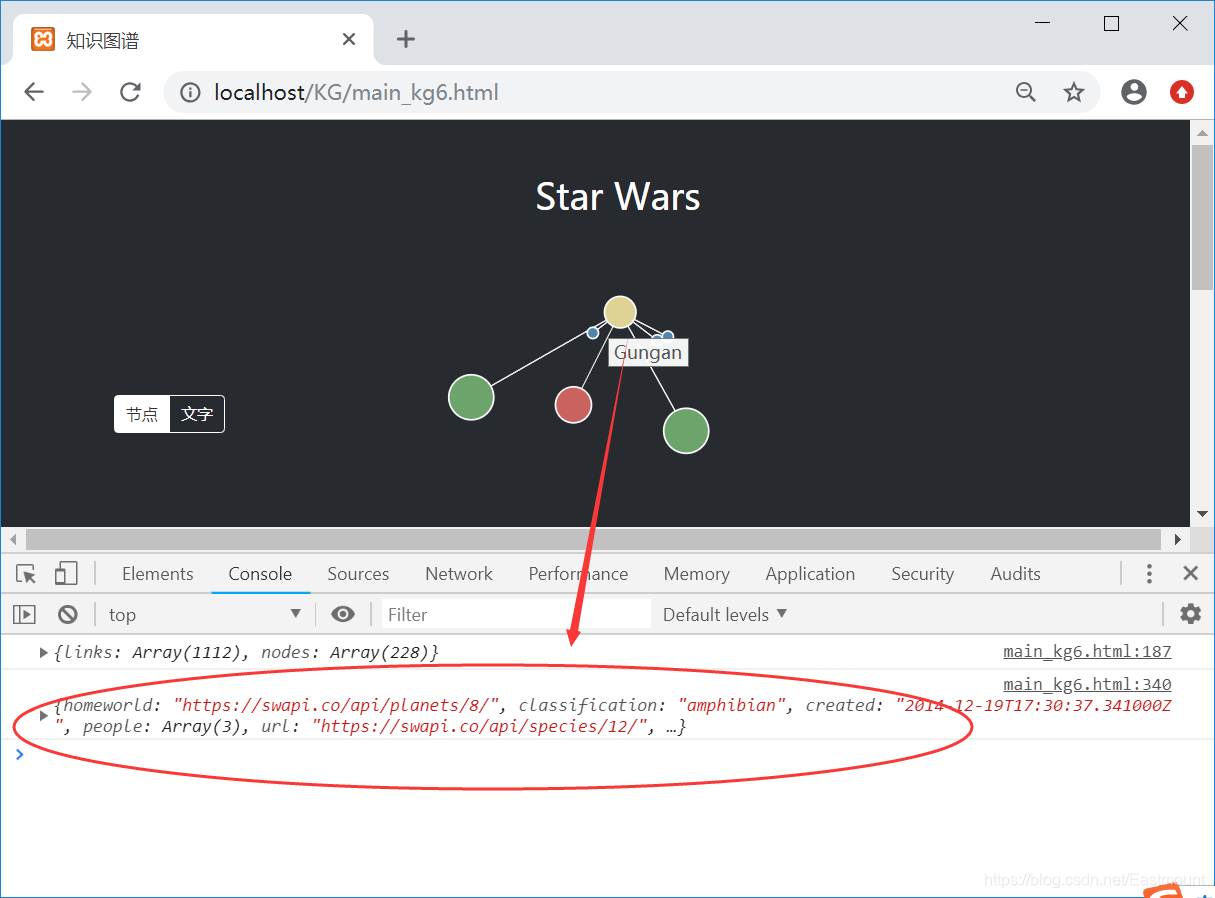

同时,打开浏览器的Console也能查看对应节点的信息,通过 console.log(info[name]) 打印。


三.CSS设置文本样式

接着通过CSS设置Info和标题h4样式,代码如下:

  • 设置info样式:绝对定位、距离底部40个像素、距离右边30个像素、文本右居中、宽度设置。
  • 设置info中的p布局字段:颜色、字体、间距。
  • 设置span布局和h4布局。
<style type="text/css">
#info {
    position: absolute;
    bottom: 40px;
    right: 30px;
    text-align: right;
    width: 270px;
}


#info p {
    color: #fff;
    font-size: 12px;
    margin-top: 0;
    margin-bottom: 5px;
}

#info p span {
    color: #888;
    margin-right: 10px;
}

#info h4 {
    color: #fff;
}
</style>

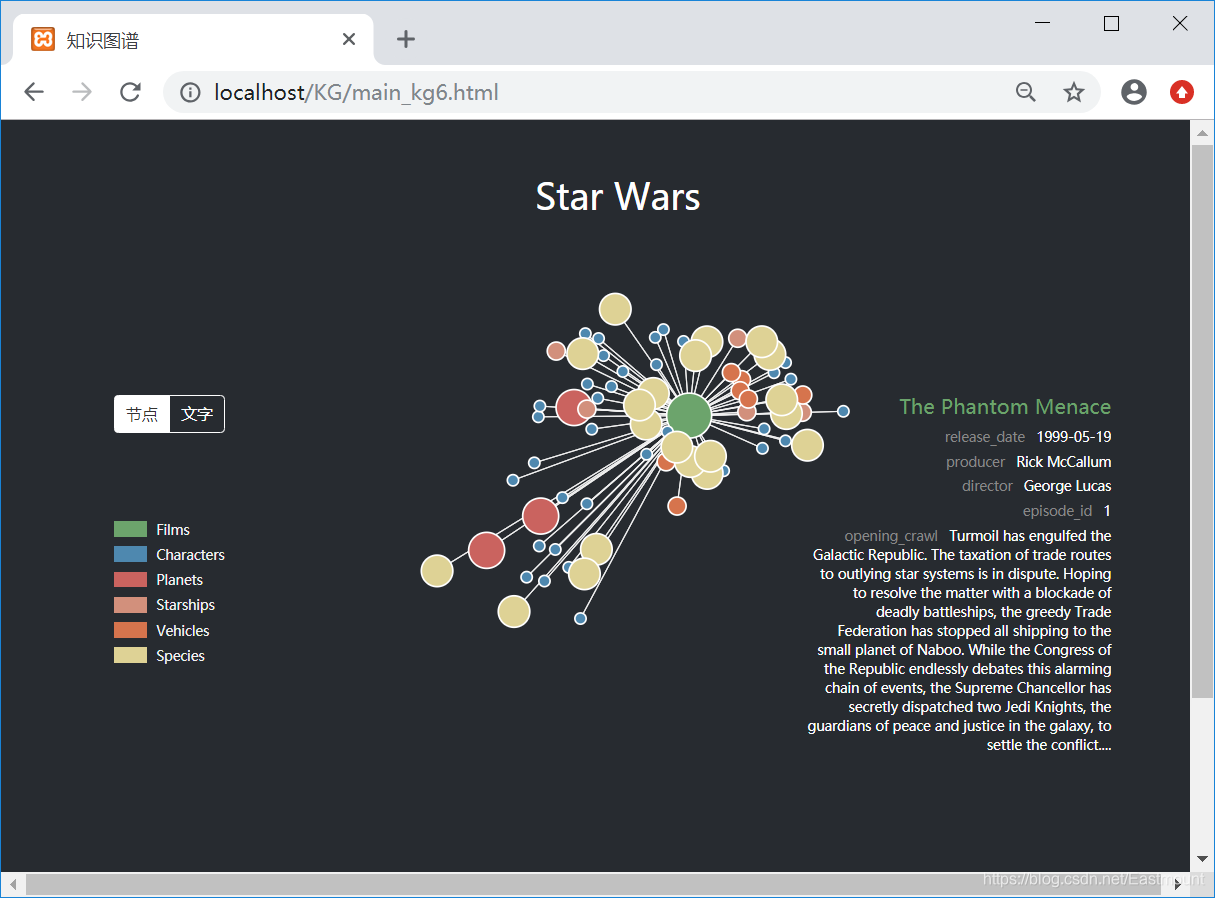

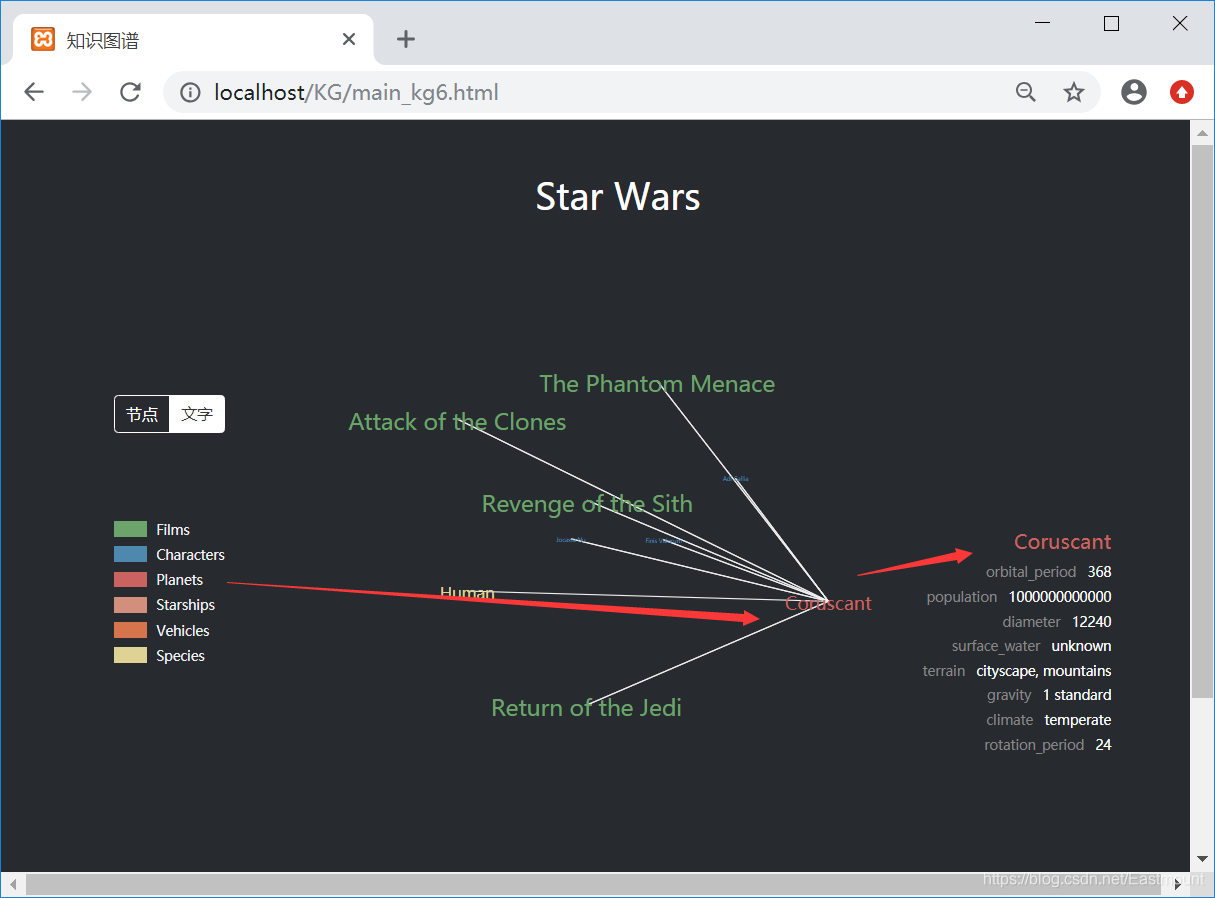

再将HTML文件和JSON文件放置服务器中,作者的本地服务器位于Apache下的路径 C:\xampp\htdocs\KG 下,最终的运行结果如下所以:


四.HTML完整代码

完整代码如下:

<!DOCTYPE html>
<html>

<head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <title>知识图谱</title>
    <meta name="description" content="" />
    <meta name="keywords" content="" />
    <meta name="author" content="" />
    <link rel="shortcut icon" href="">
    <script src="http://cdn.bootcss.com/jquery/2.1.4/jquery.min.js"></script>
    <link href="http://cdn.bootcss.com/bootstrap/3.3.4/css/bootstrap.min.css" rel="stylesheet">
    <script src="http://cdn.bootcss.com/bootstrap/3.3.4/js/bootstrap.min.js"></script>
</head>
<style type="text/css">
body {
	background-color: #272b30;
	padding: 30px 40px;
	text-align: center;
    font-family: OpenSans-Light, PingFang SC, Hiragino Sans GB, Microsoft Yahei, Microsoft Jhenghei, sans-serif;
}

#indicator {
	position: absolute;
	left: 60px;
	bottom: 120px;
    text-align: left;
    color: #f2f2f2;
    font-size: 12px;
}

#indicator>div {
    margin-bottom: 4px;
}

#indicator span {
    display: inline-block;
    width: 30px;
    height: 14px;
    position: relative;
    top: 2px;
    margin-right: 8px;
}

.links line {
	stroke: rgb(240, 240, 240);
	stroke-opactity: 0.2;
}

.links line.inactive {
    /*display: none !important;*/
    stroke-opacity: 0;
}

.nodes circle {
	stroke: #fff;
	stroke-width: 1.5px;
}

.nodes circle:hover {
    cursor: pointer;
}

.nodes circle.inactive {
	display: none !important;
}

.texts text {
    display: none;
}

.texts text:hover {
    cursor: pointer;
}

.texts text.inactive {
    display: none !important;
}

#mode {
    position: absolute;
    top: 160px;
    left: 60px;
}

#mode span {
    display: inline-block;
    border: 1px solid #fff;
    color: #fff;
    padding: 6px 10px;
    border-radius: 4px;
    font-size: 14px;
    transition: color, background-color .3s;
    -o-transition: color, background-color .3s;
    -ms-transition: color, background-color .3s;
    -moz-transition: color, background-color .3s;
    -webkit-transition: color, background-color .3s;
}

#mode span.active, #mode span:hover {
    background-color: #fff;
    color: #333;
    cursor: pointer;
}

#info {
    position: absolute;
    bottom: 40px;
    right: 30px;
    text-align: right;
    width: 270px;
}

#info p {
    color: #fff;
    font-size: 12px;
    margin-top: 0;
    margin-bottom: 5px;
}

#info p span {
    color: #888;
    margin-right: 10px;
}

#info h4 {
    color: #fff;
}

</style>
<body>

	<!-- 绘制标题样式 -->
	<h1 style="color:#fff;font-size:32px;margin-bottom:0px;text-align:center;margin-left:40px;">Star Wars</h1>

	<!-- 第一个布局 绘制知识图谱主图 -->
	<div style="text-align: center; position:relative;">
		<svg width="800" height="560" style="margin-right:80px;margin-bottom:-40px;" id="svg1">
    	</svg>

    	<!-- 绘制图例 -->
		<div id="indicator">
	    </div>

	    <!-- 绘制模式选择 -->
	    <div id="mode">
	    	<span class="active" style="border-top-right-radius:0;border-bottom-right-radius:0;">节点</span>
            <span style="border-top-left-radius:0;border-bottom-left-radius:0;position:relative;left:-5px;">文字</span>
	    </div>

	    <!-- 绘制搜索框 -->
	    <div id="search">
	    </div>

	    <!-- 绘制右边显示结果 -->
	    <div id="info">
	    	<h4></h4>
	    </div>
	</div>

	<!-- 第二个布局 下部分时间点 文本居中 相对定位-->
	<div style="text-align: center; position:relative;">
		<svg width="960" height="240" style="margin-right:60px;margin-bottom:-40px;" id="svg1">
			<g></g>
    	</svg>
	</div>

</body>

<!-- 增加D3元素库 -->
<script src="https://d3js.org/d3.v4.min.js"></script>
<!-- 补充JS代码 -->
<script type="text/javascript">
	$(document).ready(function() {
		//定义svg变量将布局svg1选出来
		var svg = d3.select("#svg1"),
			width = svg.attr("width"),
			height = svg.attr("height");

		//定义name变量制作图标
		var names = ['Films', 'Characters', 'Planets', 'Starships', 'Vehicles', 'Species'];
		var colors = ['#6ca46c', '#4e88af', '#ca635f', '#d2907c', '#d6744d', '#ded295'];

		//背景颜色设置 补充CSS样式设置字体布局
		for (var i=0; i < names.length; i++) {
			$('#indicator').append("<div><span style='background-color:" + colors[i] + "'></span>" + names[i] + "</div>");
		}

		//利用d3.forceSimulation()定义关系图 包括设置边link、排斥电荷charge、关系图中心点
		var simulation = d3.forceSimulation()
	        .force("link", d3.forceLink().id(function(d) {
	            return d.id;
	        }))
	        .force("charge", d3.forceManyBody())
	        .force("center", d3.forceCenter(width / 2, height / 2));


	    //存储关系图的数据
	    var graph;

	    //定义d3.json请求python处理好的节点及边 请求成功返回数据,否则报错
	    d3.json("starwar_alldata.json", function(error, data) {
	    	if(error) throw error;
	    	graph = data;
	    	console.log(graph);

	    	//D3映射数据至HTML中
	    	//g用于绘制所有边,selectALL选中所有的line,并绑定数据data(graph.links),enter().append("line")添加元素
	    	//数据驱动文档,设置边的粗细
	    	//前面定义var svg = d3.select("#svg1")
	    	var link = svg.append("g").attr("class","links").selectAll("line").data(graph.links)
	    	.enter().append("line").attr("stroke-width", function(d) {
	    		//return Math.sqrt(d.value);
	    		return 1; //所有线宽度均为1
	    	});

	    	//添加所有的点
	    	//selectAll("circle")选中所有的圆并绑定数据,圆的直径为d.size
	    	//再定义圆的填充色,同样数据驱动样式,圆没有描边,圆的名字为d.id
	    	//call()函数:拖动函数,当拖动开始绑定dragstarted函数,拖动进行和拖动结束也绑定函数
	    	var node = svg.append("g").attr("class", "nodes").selectAll("circle").data(graph.nodes)
	    	.enter().append("circle").attr("r", function(d) {
	    		return d.size;
	    	}).attr("fill", function(d) {
	    		return colors[d.group];
	    	}).attr("stroke", "none").attr("name", function(d) {
	    		return d.id;
	    	}).call(d3.drag()
	    		.on("start", dragstarted)
	    		.on("drag", dragged)
	    		.on("end", dragended)
	    	);

	    	//显示所有的文本
	    	//设置大小、填充颜色、名字、text()设置文本
	    	//attr("text-anchor", "middle")文本居中
	    	var text = svg.append("g").attr("class", "texts").selectAll("text").data(graph.nodes)
	    	.enter().append("text").attr("font-size", function(d) {
                return d.size;
            }).attr("fill", function(d) {
                return colors[d.group];
            }).attr('name', function(d) {
                return d.id;
            }).text(function(d) {
                return d.id;
            }).attr('text-anchor', 'middle').call(d3.drag()
                .on("start", dragstarted)
                .on("drag", dragged)
                .on("end", dragended)
            );

	    	//圆增加title
	    	node.append("title").text(function(d) {
	    		return d.id;
	    	})

	    	//simulation中ticked数据初始化,并生成图形
	    	simulation
	            .nodes(graph.nodes)
	            .on("tick", ticked);

	        simulation.force("link")
	            .links(graph.links);

	        //ticked()函数确定link线的起始点x、y坐标 node确定中心点 文本通过translate平移变化
	        function ticked() {
	            link
	                .attr("x1", function(d) {
	                    return d.source.x;
	                })
	                .attr("y1", function(d) {
	                    return d.source.y;
	                })
	                .attr("x2", function(d) {
	                    return d.target.x;
	                })
	                .attr("y2", function(d) {
	                    return d.target.y;
	                });

	            node
	                .attr("cx", function(d) {
	                    return d.x;
	                })
	                .attr("cy", function(d) {
	                    return d.y;
	                });

	            text.
	            attr('transform', function(d) {
	                return 'translate(' + d.x + ',' + (d.y + d.size / 2) + ')';
	            });
	        }
	    });

	    // Cross origin requests are only supported for protocol schemes: http, data, chrome, chrome-extension
	    // 本地json数据需要放置服务器中请求 XAMPP

	    //该变量保证拖动鼠标时,不会影响图形变换,默认为false未选中鼠标
	    var dragging = false;

	    //开始拖动并更新相应的点
	    function dragstarted(d) {
	        if (!d3.event.active) simulation.alphaTarget(0.3).restart();
	        d.fx = d.x;
	        d.fy = d.y;
	        dragging = true;
	    }

	    //拖动进行中
	    function dragged(d) {
	        d.fx = d3.event.x;
	        d.fy = d3.event.y;
	    }

	    //拖动结束
	    function dragended(d) {
	        if (!d3.event.active) simulation.alphaTarget(0);
	        d.fx = null;
	        d.fy = null;
	        dragging = false;
	    }

	    //span点击事件
	    $('#mode span').click(function(event) {
	    	//span都设置为不激活状态
	        $('#mode span').removeClass('active');

	        //点击的span被激活
	        $(this).addClass('active');

	        //text隐藏 nodes显示
	        if ($(this).text() == '节点') {
	            $('.texts text').hide();
	            $('.nodes circle').show();
	        } else {
	            $('.texts text').show();
	            $('.nodes circle').hide();
	        }
    	});

	    //为svg1父元素下的.nodes circle元素绑定鼠标进入事件
    	$('#svg1').on('mouseenter', '.nodes circle', function(event) {
    		//通过变量dragging保证拖动鼠标时,其状态不受影响,从而改变图形
    		//鼠标没有拖动才能处理事件
    		if(!dragging) {
    			//获取被选中元素的名字
	    		var name = $(this).attr("name");

	    		//设置#info h4样式的颜色为该节点的颜色,文本为该节点name
	    		//$(this).attr('fill')表示当前悬浮圆的填充色
	    		$('#info h4').css('color', $(this).attr('fill')).text(name);

	    		//每次点击添加属性前把上次显示的信息去除,否则会不断叠加
	    		$('#info p').remove();

	    		//打印悬浮的节点信息
	    		console.log(info[name]);

	    		//遍历所有的
	    		for (var key in info[name]) {
	    			//类型复杂的不进行显示
	    			if (typeof(info[name][key]) == 'object') {
                    	continue;
                	}
                	//比较复杂的超链接字段不显示
	                if (key == 'url' || key == 'title' || key == 'name' ||
	                	key == 'edited' || key == 'created' || key == 'homeworld') {
	                    continue;
	                }
	                //显示值及其字段名字
	                $('#info').append('<p><span>' + key + '</span>' + info[name][key] + '</p>');
	    		}



	    		//选择#svg1 .nodes中所有的circle,再增加个class
	    		d3.select('#svg1 .nodes').selectAll('circle').attr('class', function(d) {
	    			//数据的id是否等于name,返回空
	    			if(d.id==name) {
	    				return '';
	    			}
	    			//当前节点返回空,否则其他节点循环判断是否被隐藏起来(CSS设置隐藏)
	    			else {
	    				//links链接的起始节点进行判断,如果其id等于name则显示这类节点
	    				//注意: graph=data
	    				for (var i = 0; i < graph.links.length; i++) {
	    					//如果links的起点等于name,并且终点等于正在处理的则显示
		                    if (graph.links[i]['source'].id == name && graph.links[i]['target'].id == d.id) {
		                        return '';
		                    }
		                    if (graph.links[i]['target'].id == name && graph.links[i]['source'].id == d.id) {
		                        return '';
		                    }
		                }

	    				return "inactive"; //前面CSS定义 .nodes circle.inactive
	    			}
	    		});

	    		//处理相邻的边line是否隐藏 注意 ||
	    		d3.select("#svg1 .links").selectAll('line').attr('class', function(d) {
	                if (d.source.id == name || d.target.id == name) {
	                    return '';
	                } else {
	                    return 'inactive';
	                }
	            });
    		}
   		});

    	//鼠标移开还原原图,显示所有隐藏的点及边
    	$('#svg1').on('mouseleave', '.nodes circle', function(event) {
    		//如果dragging为false才处理事件
    		if(!dragging) {
    			d3.select('#svg1 .nodes').selectAll('circle').attr('class', '');
           		d3.select('#svg1 .links').selectAll('line').attr('class', '');
    		}
	    });


    	//鼠标进入文本显示相邻节点及边
    	$('#svg1').on('mouseenter', '.texts text', function(event) {
	        if (!dragging) {
	            var name = $(this).attr('name');

	            //同样的代码从选中圆中赋值过来
	            $('#info h4').css('color', $(this).attr('fill')).text(name);
	            $('#info p').remove();
	            for (var key in info[name]) {
	                if (typeof(info[name][key]) == 'object') {
	                    continue;
	                }
	                if (key == 'url' || key == 'title' || key == 'name' || key == 'edited' || key == 'created' || key == 'homeworld') {
	                    continue;
	                }
	                $('#info').append('<p><span>' + key + '</span>' + info[name][key] + '</p>');
	            }

	            d3.select('#svg1 .texts').selectAll('text').attr('class', function(d) {
	                if (d.id == name) {
	                    return '';
	                }

	                for (var i = 0; i < graph.links.length; i++) {
	                    if (graph.links[i]['source'].id == name && graph.links[i]['target'].id == d.id) {
	                        return '';
	                    }
	                    if (graph.links[i]['target'].id == name && graph.links[i]['source'].id == d.id) {
	                        return '';
	                    }
	                }
	                return 'inactive';
	            });
	            d3.select("#svg1 .links").selectAll('line').attr('class', function(d) {
	                if (d.source.id == name || d.target.id == name) {
	                    return '';
	                } else {
	                    return 'inactive';
	                }
	            });
	        }
	    });

    	//鼠标移除文本还原相应节点及边
	    $('#svg1').on('mouseleave', '.texts text', function(event) {
	        if (!dragging) {
	            d3.select('#svg1 .texts').selectAll('text').attr('class', '');
	            d3.select('#svg1 .links').selectAll('line').attr('class', '');
	        }
	    });

	    //加载Python获取的Json信息:六类实体详细属性信息
	    var info;

	    //d3.json获取数据
	    d3.json("all_data.json", function(error, data) {
	    	if(error) throw error;
	    	info = data;
	    });

	});
</script>
</html>

真心希望这篇基础文章对你有所帮助,最近女神生日到了,准备送个礼物。与君共勉,一起加油~

下载地址:https://download.csdn.net/download/eastmount/10957228

(By:Eastmount 2019-02-13 下午6点 http://blog.csdn.net/eastmount/)

  • 3
    点赞
  • 0
    评论
  • 17
    收藏
  • 一键三连
    一键三连
  • 扫一扫,分享海报

打赏
文章很值,打赏犒劳作者一下
相关推荐
©️2020 CSDN 皮肤主题: 书香水墨 设计师:CSDN官方博客 返回首页

打赏

Eastmount

你的鼓励将是我创作的最大动力

¥2 ¥4 ¥6 ¥10 ¥20
输入1-500的整数
余额支付 (余额:-- )
扫码支付
扫码支付:¥2
获取中
扫码支付

您的余额不足,请更换扫码支付或充值

打赏作者

实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、C币套餐、付费专栏及课程。

余额充值
