【Altium】AD-原理图中符号位置锁定功能

1、 文档目标

软件原理图中符号位置锁定功能的迭代。

2、 问题场景

客户反馈,在20版本之后,原理图中的某个元器件锁定在属性面板中是不支持位置锁定的。

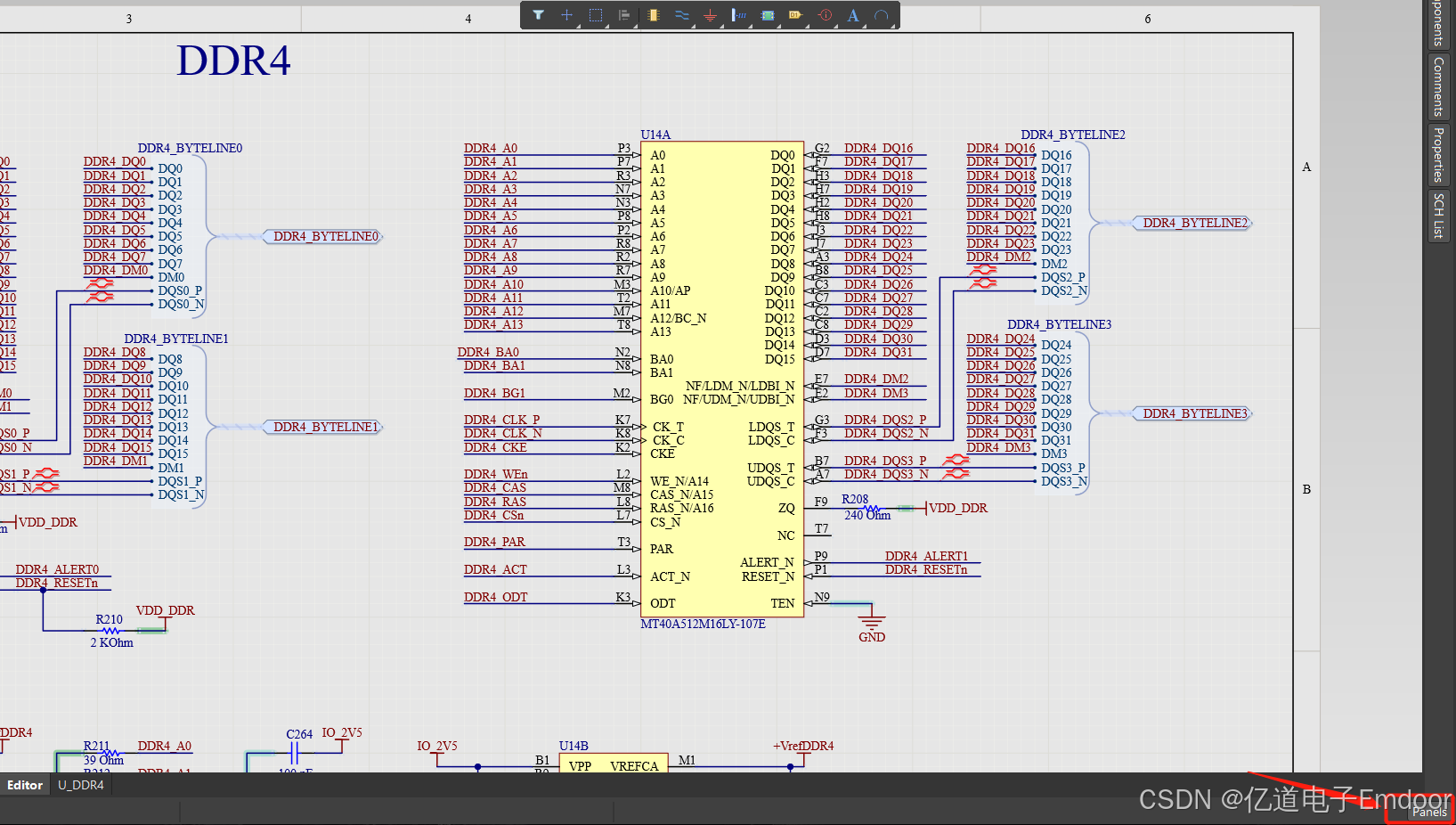

AD17测试:是有位置锁定的。

图 1

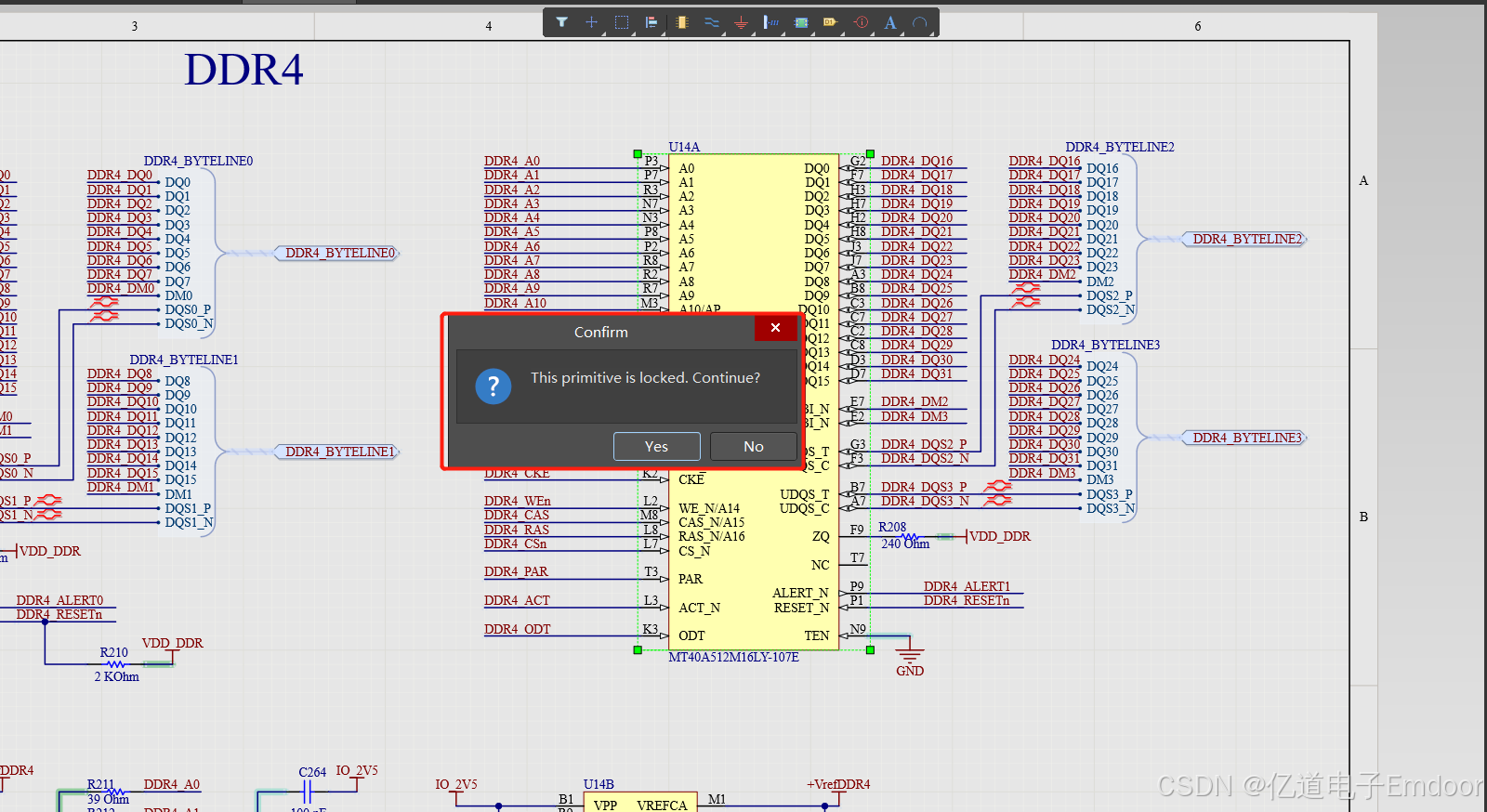

AD20、22:没有元器件位置锁定的



图 2

这个功能的使用是,版本更新后去掉了还是需要在其他地方设置?

3、软硬件环境

1)、软件版本:Altium Designer 24

2)、电脑环境:Windows 10

3)、外设硬件:无

4、解决方法

和原厂交流后有了明确的结果。

1. 从AD18开始,AD在原理图component属性面板中取消locked勾选框。

2. AD18-AD21.1.1版本,SCH list面板中有Locked复选框,但是保存文件重新打开,此勾选会失效。

3. 在AD21.2以后的版本中,此勾选框也被移除。

(若想恢复此功能,可以在官网Altium BugCrunch

20版本测试:

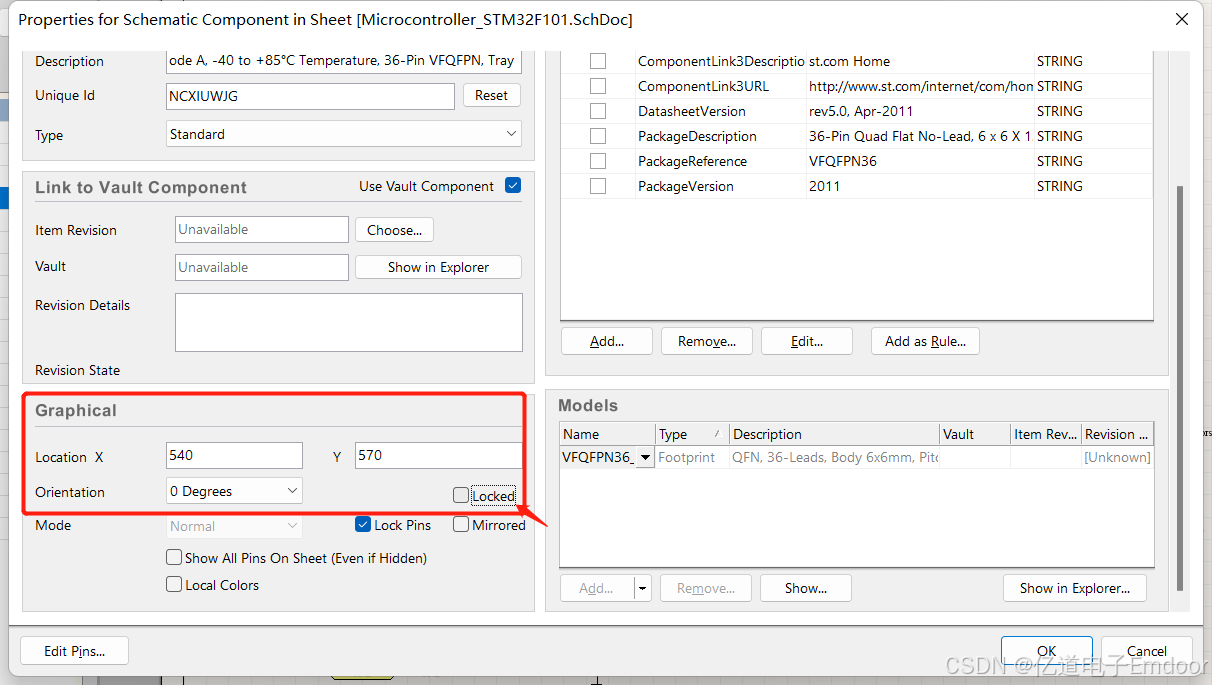

打开右下角【Panels】;

图 3

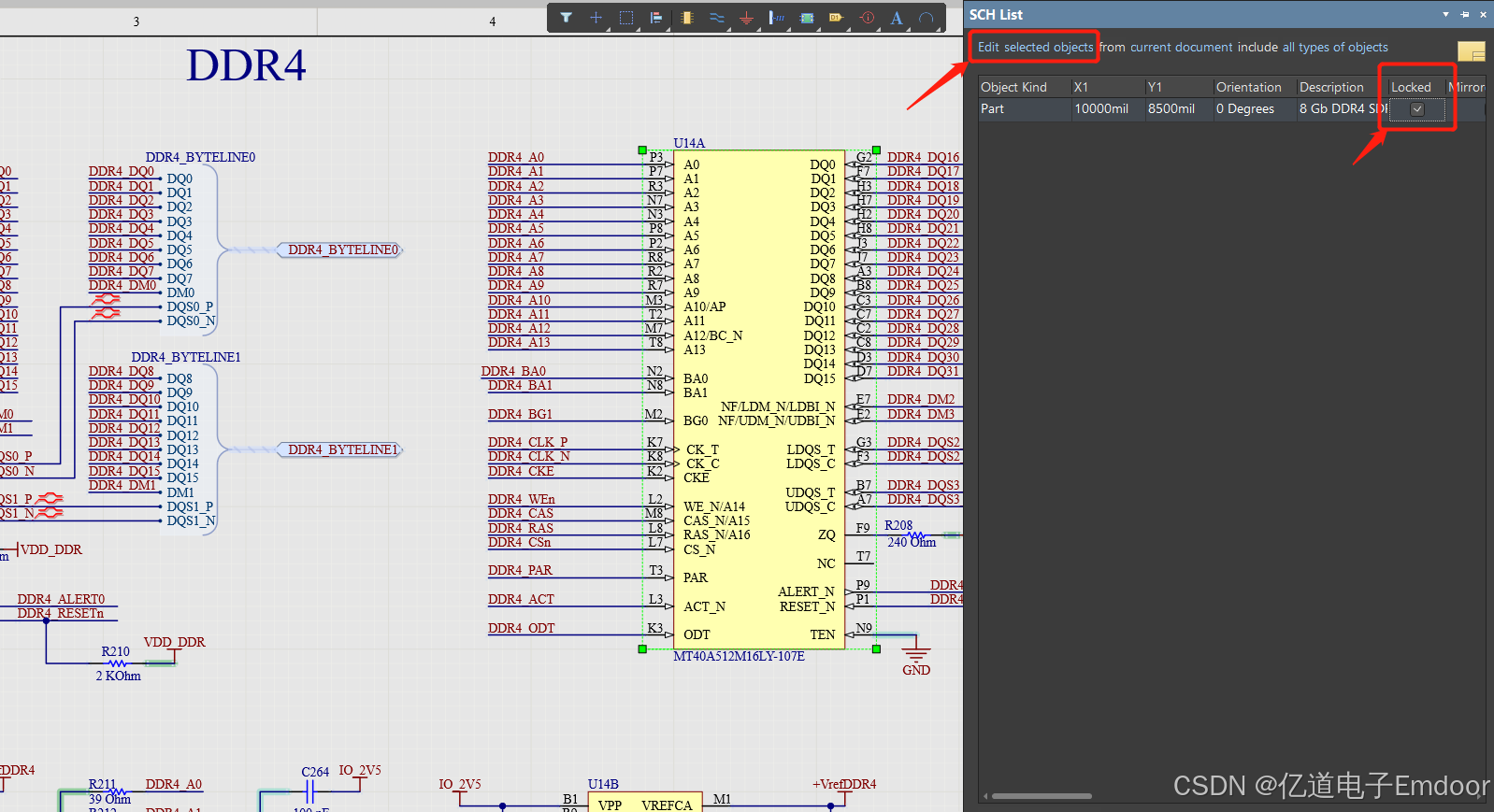

打开【SCH List】;

图 4

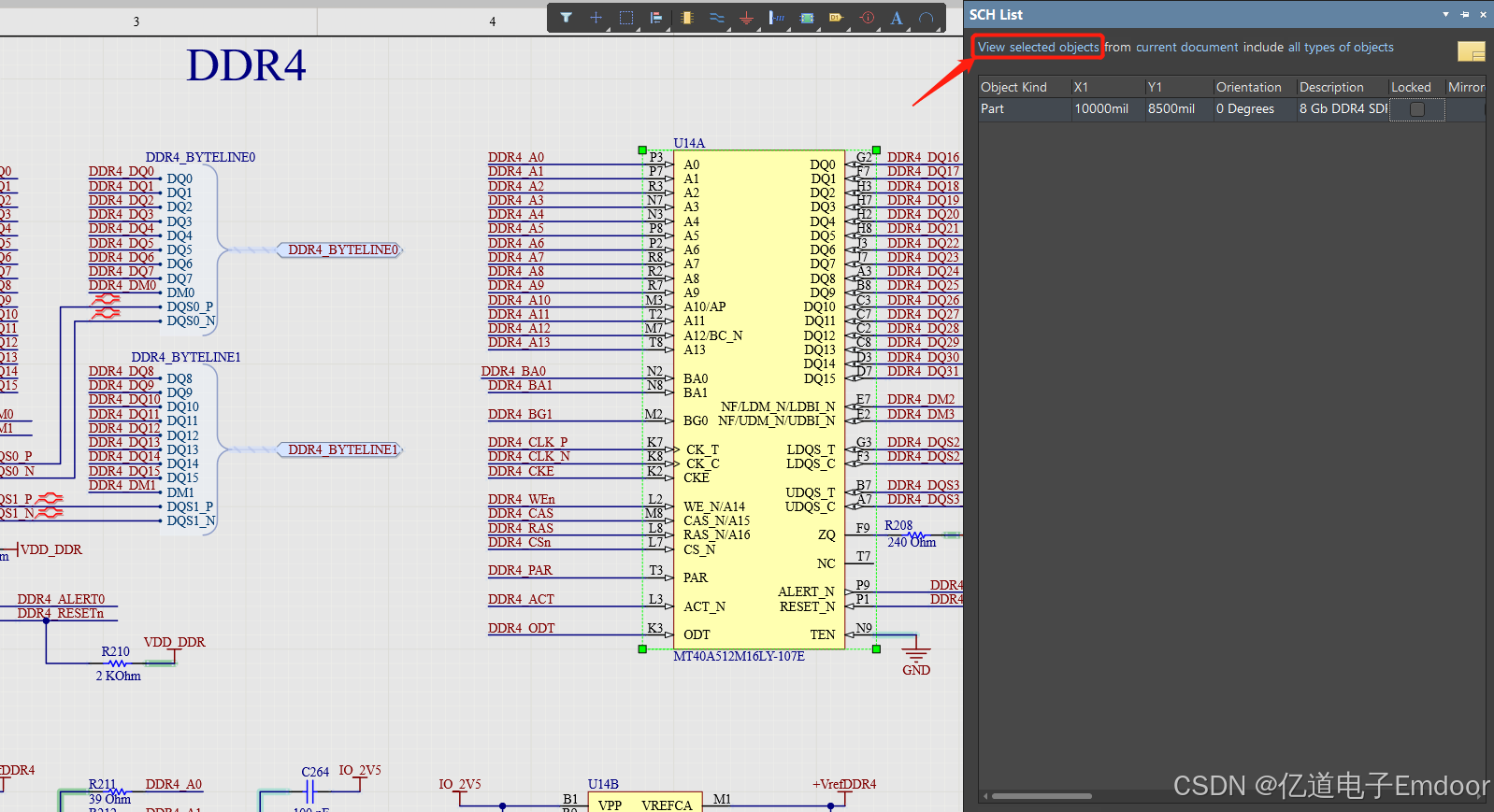

SCH List 这个面板有两个模式(View、Edit),默认打开的是 View 模式,要切换到 Edit 模式下,才能选中 locked 框;

图 5

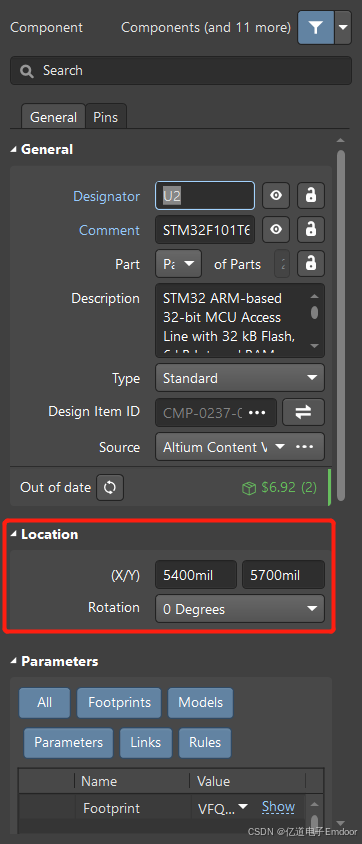

在该面板上鼠标右键点击【Switch to Edit Mode】;

图 6

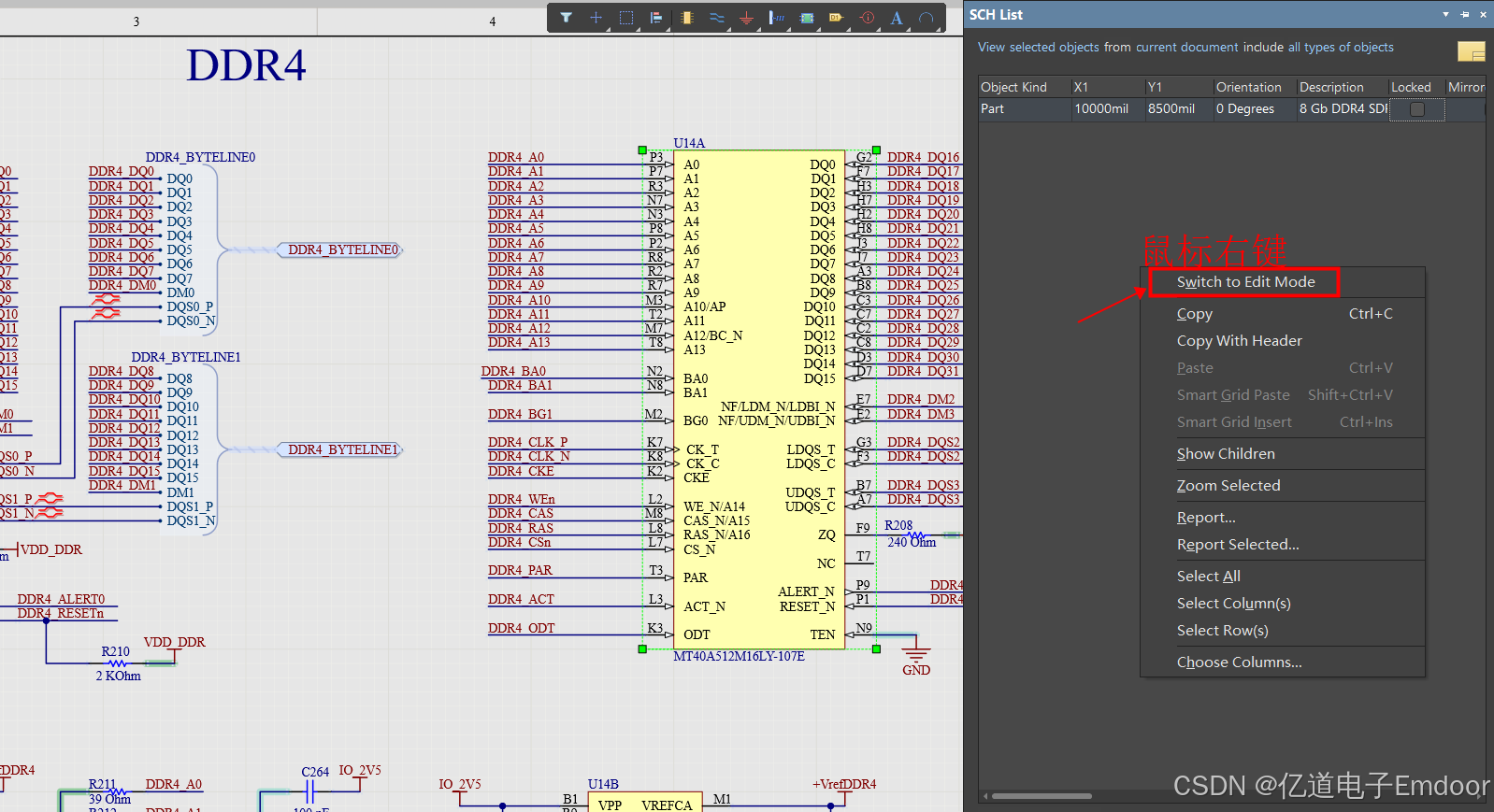

“Edit”模式下即可将 Locked 选项框勾选;

图 7

想要移动该元器件是就会出现一个对话框。

图 8



————————————————————————
