【学习笔记】VGG 网络结构

最新推荐文章于 2025-02-21 17:19:13 发布

也行Yexin

最新推荐文章于 2025-02-21 17:19:13 发布

阅读量1.1w

点赞数 10

分类专栏：图像分类机器学习文章标签：神经网络

本文链接：https://blog.csdn.net/Eniac0/article/details/117533531

版权

机器学习同时被 2 个专栏收录

5 篇文章

订阅专栏

图像分类

4 篇文章

订阅专栏

跟着大佬学图像分类系列，→ 传送门 ←
本博客图像分类系列文章传送门：

AlexNet
VGG（当前）
GoogleNet
ResNet

前言

图像分类是学习目标检测的“量变”内容，那么，废话不多说，开搞！

一、VGG 是什么？

VGG 网络是14年被牛津大学的著名研究组 VGG（Visual Geometry Group）提出，斩获该年 ImageNet 竞赛中 Localization Task（定位任务）第一名和 Classification Task（分类任务）第二名。

二、网络结构

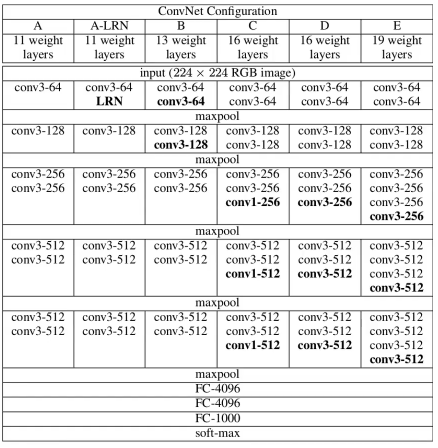

（VGG网络论文中提供的6种网络配置）

1.网络特点

通过堆叠多个 3*3 的卷积核来代替大尺度卷积核（减少所需的参数）
论文提出可以通过堆叠两个 3*3 的卷积核来代替 5*5 的卷积核；堆叠三个 3*3 的卷积核来代替 7*7 的卷积核。虽然用了小的卷积核来替换大的卷积核，但并不会影响感受野，即感受野是相同的。

2.感受野（拓展）

在卷积神经网络中，决定某一层输出结果中一个元素所对应的输入层的区域大小，被称为感受野。通俗来说就是输出的 feature map 上的一个单元对应输入层上的区域大小。

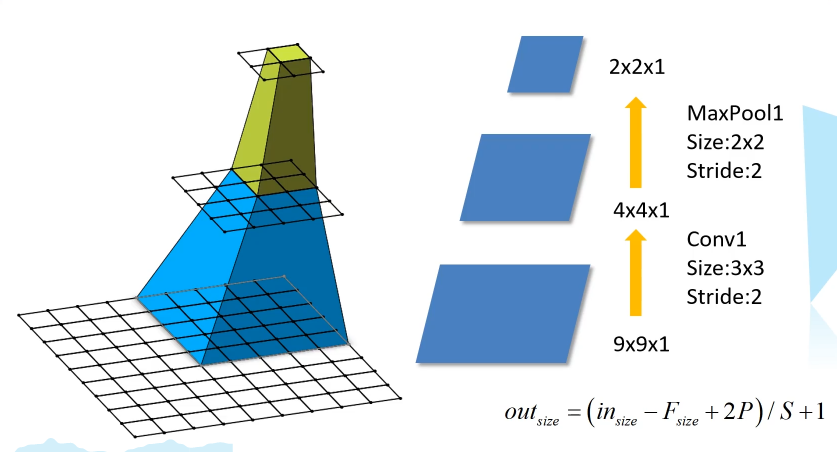

如上图所示，自下向上，输入一个 9*9*1 的特征图，经过卷积层 Conv1，得到 4*4*1 大小的第一个输出层，再经过池化层 MaxPool1，得到 2*2*1 大小的输出层,。那么第二个输出层的一个单元（绿色方块）的感受野就是 2*2 大小的区域；第一层输出层的一个单元（蓝色方块）的感受野就是 5*5 大小的区域。

感受野计算公式： $F (i)$ = $(F (i + 1) - 1) * S t r i d e + K s i z e$
式中， $F (i)$ 为第 i 层感受野，Stride 为第 i 层的步距，Ksize 为卷积核或池化核的尺寸
以上图为例：
    Feature Map： $F (3) = 1$ （因为上面没有了，所以是1个单元格）
    Pool1： $F (2)$ = $(F (3) - 1) * 2 + 2 = 2$
    Conv1： $F (1)$ = $(F (2) - 1) * 2 + 3 = 5$

那么放在 VGG中就是：
    Feature Map： $F = 1$ （顶层）
    Conv3： $F$ = $(1 - 1) * 1 + 3 = 3$ （VGG的卷积核默认步长为1，大小为 3*3）
    Conv2： $F (1)$ = $(3 - 1) * 1 + 3 = 5$ （所以堆叠两层卷积核，感受野与一个 5*5 大小的卷积核是一样的）
    Conv1： $F (1)$ = $(5 - 1) * 1 + 3 = 7$ （堆叠三层卷积核，感受野与一个 7*7 大小的卷积核是一样的）

3.结构

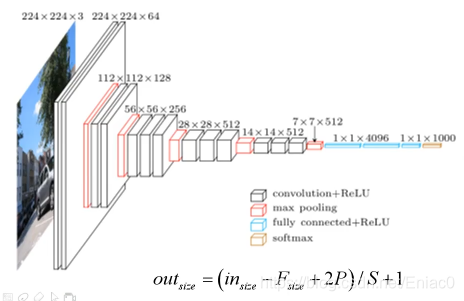

在前面提到的“VGG网络论文中提供的6种网络配置”中，配置D是常用的结构（VGG16），因此这里也主要分析 VGG16 的结构。（该结构中使用的所有卷积核步长均为1，padding 均为1；池化核大小均为2，步长为2）

number	Input_size	output_size	kernels	kernels_size
Conv1	[224, 224, 3]	[224, 224, 64]	64	3
Conv2	[224, 224, 64]	[224, 224, 64]	64	3
MaxPooling1	[224, 224, 64]	[112, 112, 64]	\	2
Conv3	[112, 112, 64]	[112, 112, 128]	128	3
Conv4	[112, 112, 128]	[112, 112, 128]	128	3
MaxPooling2	[112, 112, 128]	[56, 56, 128]	\	2
Conv5	[56, 56, 128]	[56, 56, 256]	256	3
Conv6	[56, 56, 256]	[56, 56, 256]	256	3
Conv7	[56, 56, 256]	[56, 56, 256]	256	3
MaxPooling3	[56, 56, 256]	[28, 28, 256]	\	2
Conv8	[28, 28, 256]	[28, 28, 512]	512	3
Conv9	[28, 28, 512]	[28, 28, 512]	512	3
Conv10	[28, 28, 512]	[28, 28, 512]	512	3
MaxPooling4	[28, 28, 512]	[14, 14, 512]	\	2
Conv11	[14, 14, 512]	[14, 14, 512]	512	3
Conv12	[14, 14, 512]	[14, 14, 512]	512	3
Conv13	[14, 14, 512]	[14, 14, 512]	512	3
MaxPooling5	[28, 28, 512]	[7, 7, 512]	\	2
FC1	77512(展平)	\	\	4096
FC2	4096	\	\	4096
FC3	4096	\	\	1000

三、使用 Pytorch 搭建 VGG 网络

本代码使用的数据集来自 “花分类” 数据集，→ 传送门 ←（具体内容看 data_set文件夹下的 README.md）

model.py （搭建 VGG 网络模型）

import torch.nn as nn
import torch


class VGG(nn.Module):
    def __init__(self, features, class_num=1000, init_weight=False):
        super(VGG, self).__init__()
        # 卷积层和池化层，来自 make_features 生成的特征提取网络
        self.features = features
        # 三层全连接层
        self.classifier = nn.Sequential(
            nn.Dropout(p=0.5),
            nn.Linear(512*7*7, 2048),
            nn.ReLU(True),
            nn.Dropout(p=0.5),
            nn.Linear(2048, 2048),
            nn.ReLU(True),
            nn.Linear(2048, class_num)
        )
        if init_weight:
            self._initialize_weight()   # 详见 AlexNet 学习笔记

    def forward(self, x):
        x = self.features(x)
        x = torch.flatten(x, start_dim=1)   # 展平，进入全连接层
        x = self.classifier(x)
        return x

    def _initialize_weight(self):
        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                nn.init.xavier_uniform_(m.weight)
                if m.bias is not None:
                    nn.init.constant_(m.bias, 0)
            elif isinstance(m, nn.Linear):
                nn.init.xavier_uniform_(m.weight)
                nn.init.constant_(m.bias, 0)


""" VGG网络几种不同的卷积网络配置（A,B,D,E) """
configs = {
    # A 数字代表卷积核的数量，'M' 表示池化层
    'vgg11':[64, 'M', 128, 'M', 256, 256, 'M', 512, 512, 'M', 512, 512, 'M'],
    # B
    'vgg13':[64, 64, 'M', 128, 128, 'M', 256, 256, 'M', 512, 512, 'M', 512, 512, 'M'],
    # D
    'vgg16':[64, 64, 'M', 128, 128, 'M', 256, 256, 256, 'M', 512, 512, 512, 'M', 512, 512, 512, 'M'],
    # E
    'vgg19':[64, 64, 'M', 128, 128, 'M', 256, 256, 256, 256, 'M', 512, 512, 512, 512, 'M', 512, 512, 512, 512, 'M']
}


# 根据选择的网络配置，生成提取特征网络结构
def make_features(cfg: list):
    layers = []
    in_channels = 3     # 初始输入通道（即 RGB 3通道）
    for v in cfg:
        if v == 'M':    # 数组第i个元素为M，表示需要创建池化层
            layers += [nn.MaxPool2d(kernel_size=2, stride=2)]   # 池化核固定大小为2，步长为2
        else:           # 元素不为M，表示需要创建卷积层
            conv2d = nn.Conv2d(in_channels, v, kernel_size=3, padding=1)     # 卷积核固定大小为3，步长为1，padding为1
            layers += [conv2d, nn.ReLU(True)]   # 卷积层后面会进入激活函数，这里当做一个整体放入一层
            in_channels = v         # 通道数（深度）变为卷积核的数量
    return nn.Sequential(*layers)   # *表示非关键字传入参数（Sequential见AlexNet网络学习笔记）


# 默认使用 Vgg16，用户可通过传参改变网络配置
def vgg(model_name="vgg16", **kwargs):      # **kwargs：可变长度字典
    try:
        cfg = configs[model_name]
    except:
        print("Warning: Model number {} not in configs dict!".format(model_name))
        exit(-1)
    model = VGG(make_features(cfg), **kwargs)
    return model

train.py （训练网络）

import os
import json

import torch
import torch.nn as nn
from torchvision import transforms, datasets
import torch.optim as optim
from tqdm import tqdm

from model import vgg


def main():
    device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")
    print("using {} device.".format(device))

    # 数据预处理
    data_transform = {
        "train": transforms.Compose([transforms.RandomResizedCrop(224),
                                     transforms.RandomHorizontalFlip(),
                                     transforms.ToTensor(),
                                     transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))]),
        "val": transforms.Compose([transforms.Resize((224, 224)),
                                   transforms.ToTensor(),
                                   transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))])}

    # 获取数据集
    data_root = os.path.abspath(os.path.join(os.getcwd(), "../.."))  # get data root path
    image_path = os.path.join(data_root, "data_set", "flower_data")  # flower data set path
    assert os.path.exists(image_path), "{} path does not exist.".format(image_path)
    train_dataset = datasets.ImageFolder(root=os.path.join(image_path, "train"),
                                         transform=data_transform["train"])
    train_num = len(train_dataset)

    # {'daisy':0, 'dandelion':1, 'roses':2, 'sunflower':3, 'tulips':4}
    flower_list = train_dataset.class_to_idx
    cla_dict = dict((val, key) for key, val in flower_list.items())
    # write dict into json file
    json_str = json.dumps(cla_dict, indent=4)
    with open('class_indices.json', 'w') as json_file:
        json_file.write(json_str)

    batch_size = 32
    nw = min([os.cpu_count(), batch_size if batch_size > 1 else 0, 8])  # number of workers
    print('Using {} dataLoader workers every process'.format(nw))

    train_loader = torch.utils.data.DataLoader(train_dataset,
                                               batch_size=batch_size, shuffle=True,
                                               num_workers=nw)

    validate_dataset = datasets.ImageFolder(root=os.path.join(image_path, "val"),
                                            transform=data_transform["val"])
    val_num = len(validate_dataset)
    validate_loader = torch.utils.data.DataLoader(validate_dataset,
                                                  batch_size=batch_size, shuffle=False,
                                                  num_workers=nw)
    print("using {} images for training, {} images for validation.".format(train_num,
                                                                           val_num))

    # test_data_iter = iter(validate_loader)
    # test_image, test_label = test_data_iter.next()

    model_name = "vgg16"
    net = vgg(model_name=model_name, num_classes=5, init_weights=True)
    net.to(device)
    loss_function = nn.CrossEntropyLoss()
    optimizer = optim.Adam(net.parameters(), lr=0.0001)

    epochs = 30
    best_acc = 0.0
    save_path = './{}Net.pth'.format(model_name)
    train_steps = len(train_loader)
    for epoch in range(epochs):
        # train
        net.train()
        running_loss = 0.0
        train_bar = tqdm(train_loader)
        for step, data in enumerate(train_bar):
            images, labels = data
            optimizer.zero_grad()
            outputs = net(images.to(device))
            loss = loss_function(outputs, labels.to(device))
            loss.backward()
            optimizer.step()

            # print statistics
            running_loss += loss.item()

            train_bar.desc = "train epoch[{}/{}] loss:{:.3f}".format(epoch + 1,
                                                                     epochs,
                                                                     loss)

        # validate
        net.eval()
        acc = 0.0  # accumulate accurate number / epoch
        with torch.no_grad():
            val_bar = tqdm(validate_loader)
            for val_data in val_bar:
                val_images, val_labels = val_data
                outputs = net(val_images.to(device))
                predict_y = torch.max(outputs, dim=1)[1]
                acc += torch.eq(predict_y, val_labels.to(device)).sum().item()

        val_accurate = acc / val_num
        print('[epoch %d] train_loss: %.3f  val_accuracy: %.3f' %
              (epoch + 1, running_loss / train_steps, val_accurate))

        if val_accurate > best_acc:
            best_acc = val_accurate
            torch.save(net.state_dict(), save_path)

    print('Finished Training')


if __name__ == '__main__':
    main()

predict.py （使用训练好的模型网络对图像分类）

import os
import json

import torch
from PIL import Image
from torchvision import transforms
import matplotlib.pyplot as plt

from model import vgg


def main():
    device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")

    data_transform = transforms.Compose(
        [transforms.Resize((224, 224)),
         transforms.ToTensor(),
         transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))])

    # load image
    img_path = "../tulip.jpg"
    assert os.path.exists(img_path), "file: '{}' dose not exist.".format(img_path)
    img = Image.open(img_path)
    plt.imshow(img)
    # [N, C, H, W]
    img = data_transform(img)
    # expand batch dimension
    img = torch.unsqueeze(img, dim=0)

    # read class_indict
    json_path = './class_indices.json'
    assert os.path.exists(json_path), "file: '{}' dose not exist.".format(json_path)

    json_file = open(json_path, "r")
    class_indict = json.load(json_file)

    # create model
    model = vgg(model_name="vgg16", num_classes=5).to(device)
    # load model weights
    weights_path = "./vgg16Net.pth"
    assert os.path.exists(weights_path), "file: '{}' dose not exist.".format(weights_path)
    model.load_state_dict(torch.load(weights_path, map_location=device))

    model.eval()
    with torch.no_grad():
        # predict class
        output = torch.squeeze(model(img.to(device))).cpu()
        predict = torch.softmax(output, dim=0)
        predict_cla = torch.argmax(predict).numpy()

    print_res = "class: {}   prob: {:.3}".format(class_indict[str(predict_cla)],
                                                 predict[predict_cla].numpy())
    plt.title(print_res)
    print(print_res)
    plt.show()


if __name__ == '__main__':
    main()
