尺寸最小的GNSS全频段+高精度天线设计

设计要求：天线尺寸Φ55mm×13mm；频段L1\L2\L5；高精度。

叠层天线方案(常规)

常规方案在当前的尺寸要求下，两个问题，一个是增益带宽，另一个是移相网络，坦而言之就是成本高性能差，事倍功半。

当年也没有更多的天线方案，包括UBLOX，各家方案大同小异。

随着天线新技术发展突飞猛进，近两年，思考最多的是两个点，一是天线做大做多，如相控阵，抗干扰阵列，二是天线做小，但高性能，方寸之内见乾坤。

在导航领域，单片全频段GNSS高精度天线就属于后者。

全频段天线意味着宽带移相网络，电桥芯片的发展更为此技术的应用提供了可实现性。

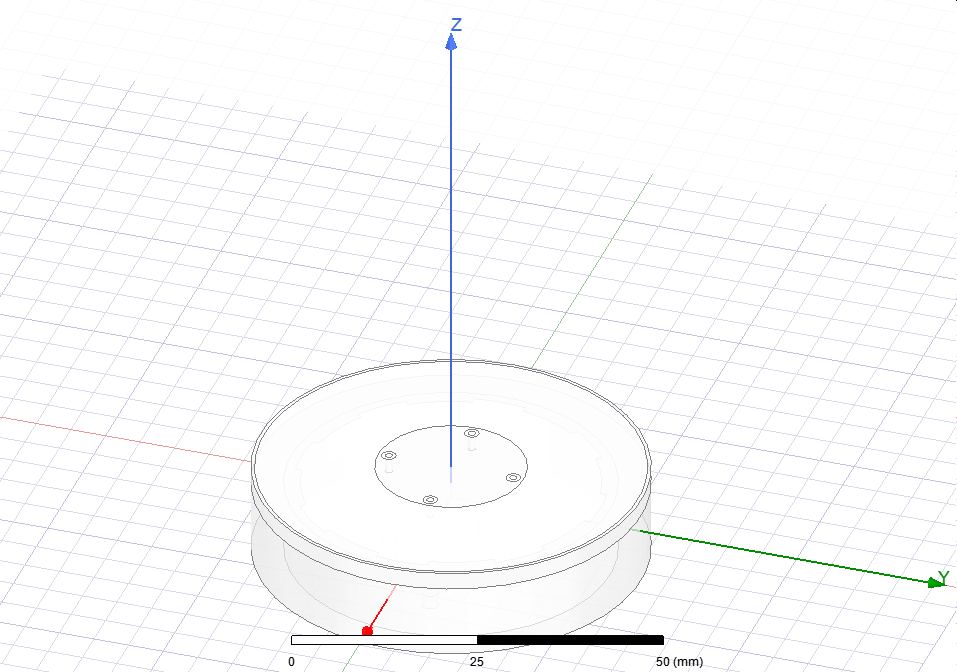

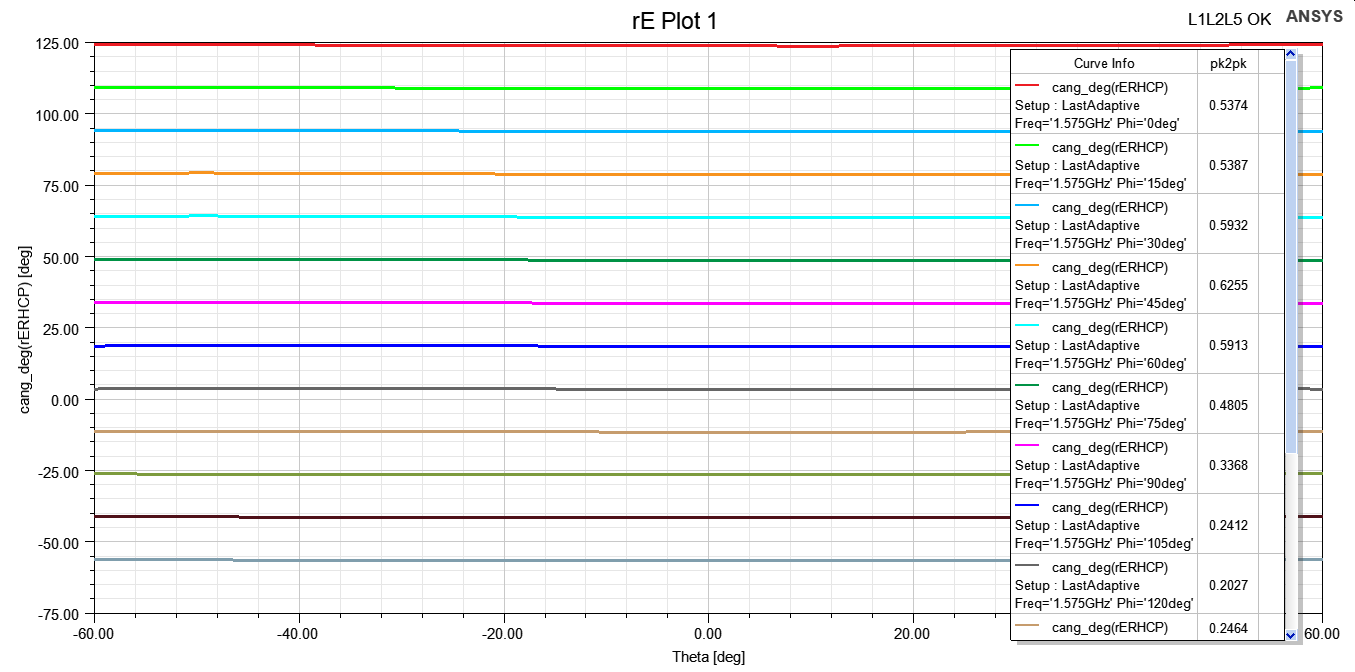

本方案采用空气介质圆形微带高低频耦合的设计方式，由于是单片双频设计，在PCO和PCV上，高低频基本重合，这是相较于常规方案的一个优点。

PCO_L2=5.5mm        PCO_L1=4.5mm

PCV_L2=±1.5MM      PCV_L1=±0.5MM
