差动放大器构成精密电流源的核心

许多应用利用精密电流源提供恒定电流，包括工业过程控制、仪器
仪表、医疗设备和消费电子产品。例如，过程控制系统利用电流源提
供电阻温度检测器 (RTD) 所需的激励电流；数字万用表利用电流源
测量未知电阻、电容和二极管；长距离信息传输广泛使用电流源来
驱动4 mA至20 mA电流环路。

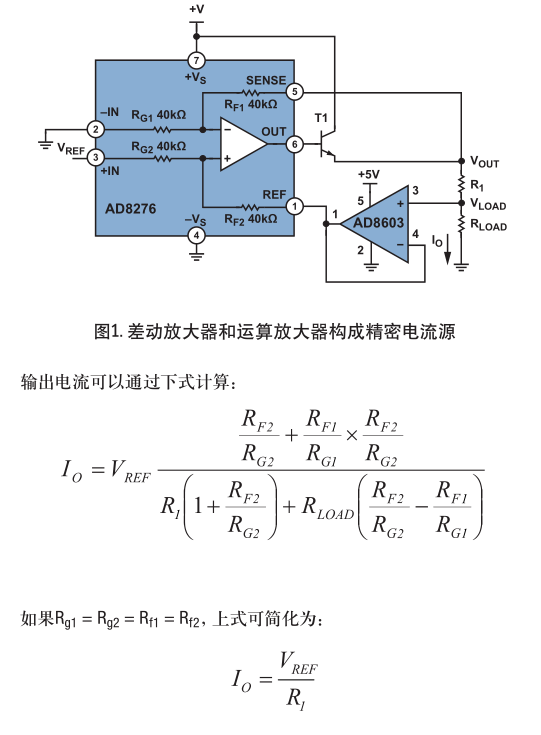

最大输出电流受以下因素限制：运算放大器输入范围、差动放大器
输出范围以及差动放大器SENSE引脚电压范围。必须满足下列三个
条件：

SENSE引脚可以耐受几乎为电源两倍的电压，因此第二个限制条件
相当宽松。2.5V至36V的宽电源电压范围使得AD8276成为许多应用
的理想之选。A级和B级的最大增益误差分别为0.05%和0.02%，因此
电流源精度最高可达0.02%。

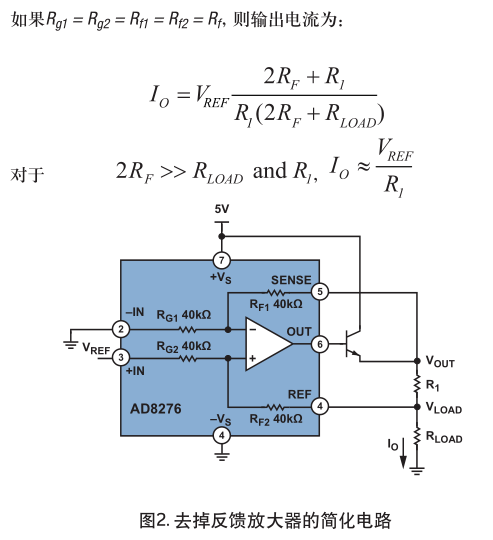

对于可以接受稍大误差的低成本应用，可以移除反馈缓冲器以简化
电路，如图2所示。

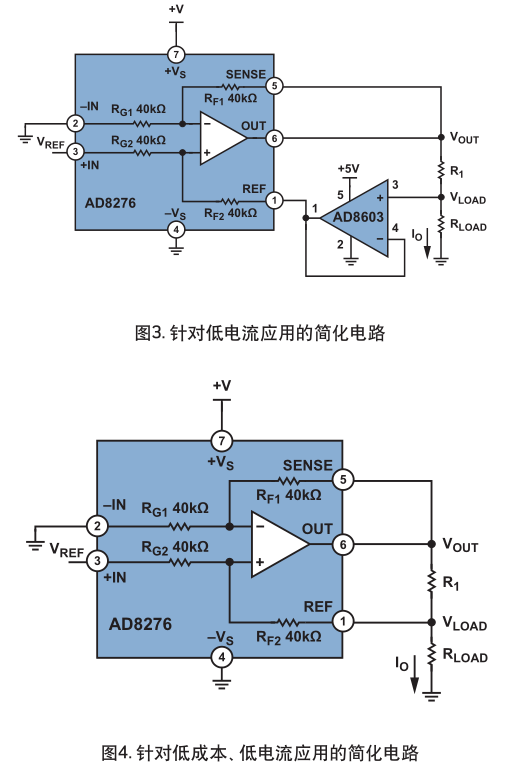

如果所需输出电流小于AD8276的输出能力15 mA，则可去掉升压晶
体管，如图3所示。如果低电流和降低精度均能接受，则可采用更为
简单的低成本配置，如图4所示。

图5所示的拓扑结构可以用于高电流、高精度应用，运算放大器输入
范围无限制。

选择升压晶体管时，务必使VC高于电源电压，并使IC高于所需输出电
流。推荐使用2N3904、2N4401和2N3391等低成本晶体管。电流较低
时，无需使用晶体管。
