在给STM32烧写程序调试的时候，传统20脚JTAG底座个头大，占用PCB面积多，连接线复杂。

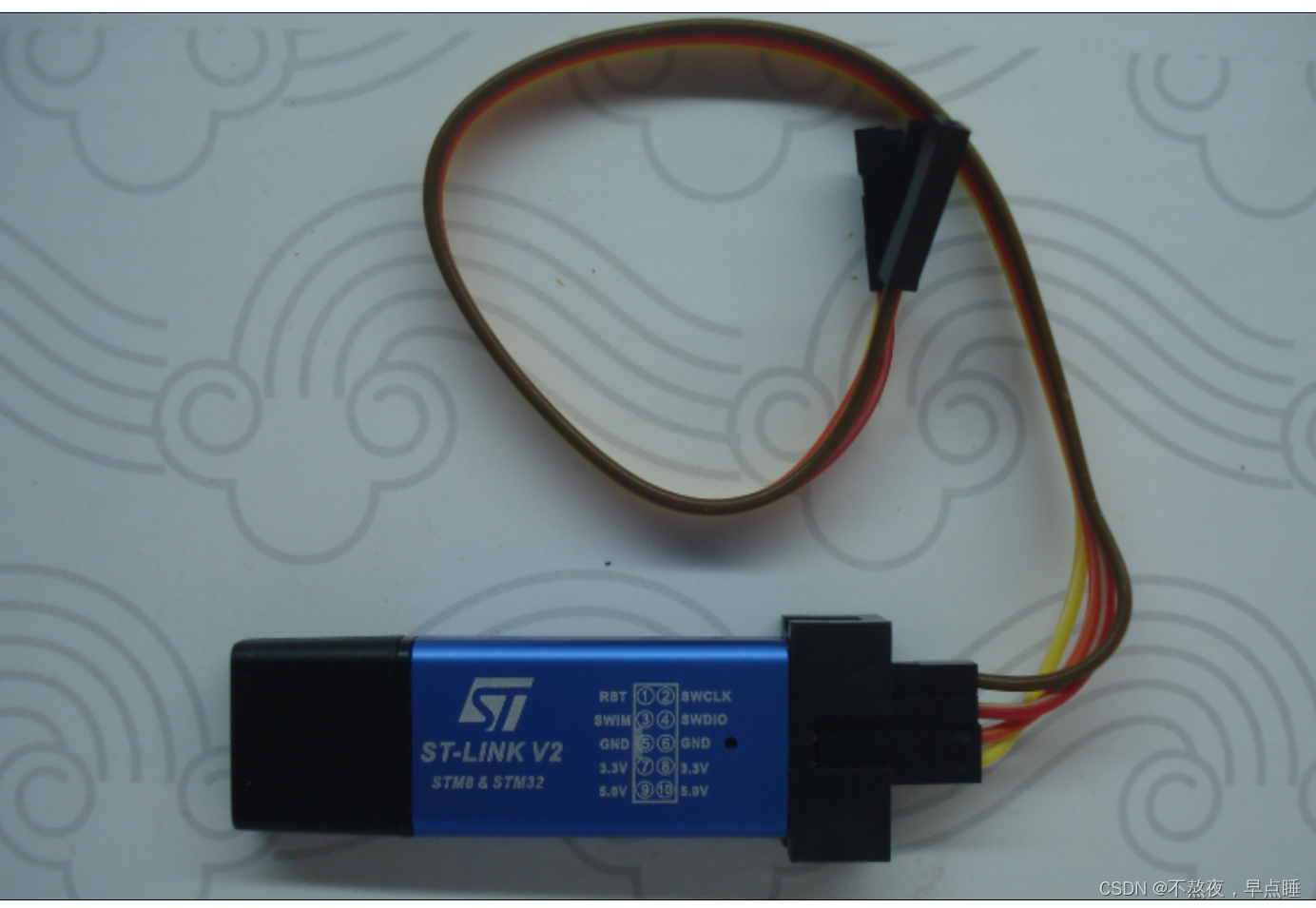

采用SWD模式st-link，只需要四根线即可与目标板实现通讯，可实现程序下载，单步调试等功能，除了不能检测目标板电压、不能给目标板供电、速度有所降低之外，与完整版ST-Link的功能是一样的。

连接图

TCK is SWCLK(Serial Wire Clock)
TMs is SWDIO(Serial Wire debug Data Input/Output)
在这里插入图片描述

在这里插入图片描述
