从 多路复用器 比较 三态逻辑电路 和 与-或电路

在讲多路复用器之前,先比较逻辑门和三态逻辑的特性。

逻辑门三态逻辑
输入值:0,1输入值:0,1,Hi-Z
不能把两个输出端连在一起把两个输出端连在一起
信号单向传输信号能从两个方向传输

再看三态逻辑在多路复用器中的使用

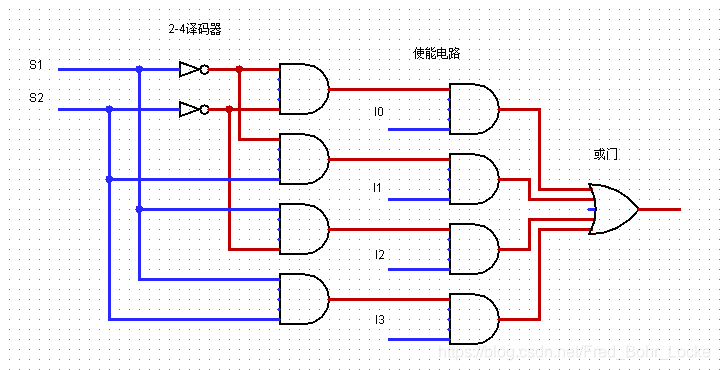

以4-1多路复用器为例,通过与-或门实现需要包含1个2-4译码器,4个使能电路和1个4输入或门。电路如图:
4-1多路复用器的与-或门电路实现

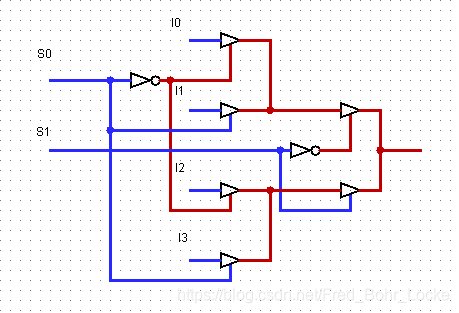

三态逻辑电路如图:
4-1多路复用器的三态逻辑电路实现
可以看到三态逻辑和与-或门的区别有:
1.用三态缓冲器作为使能电路
2.不使用译码器,对信号分组进行选择
3.选择信号后不用或门,直接把输出端连接在一起(见三态逻辑特性第二条)

三态逻辑电路的优点是能减少门输入成本。
对于4-1多路复用器,与-或电路的输入成本是G=22,三态逻辑电路是G=14。

参考《逻辑与计算机设计基础(第五版)》
绘图软件:logisim-win-2.7.1
