肖特基二极管
其 PN 结是由金属与 N 型半导体材料（硅或碳化硅）相结合形成的。
金属端为正极，N 型半导体为负极。
由于N型半导体中的自由电子浓度远高于金属中的自由电子浓度，电子会从浓度高的半导体向浓度低的金属扩散，形成肖特基势垒，从而具有整流特性。
肖特基二极管名称由来
肖特基二极管（Schottky Diode）的名称来源于其发明者德国物理学家沃尔特·肖特基（Walter H. Schottky）。他首次提出了金属与半导体接触形成势垒的理论，这种势垒被称为“肖特基势垒”，而基于这一原理制成的二极管因此得名。
普通二极管
由 P 型半导体和 N 型半导体结合形成 PN 结。
P 型半导体中的空穴和 N 型半导体中的电子在 PN 结附近相互扩散，形成空间电荷区，即 PN 结，具有单向导电特性。

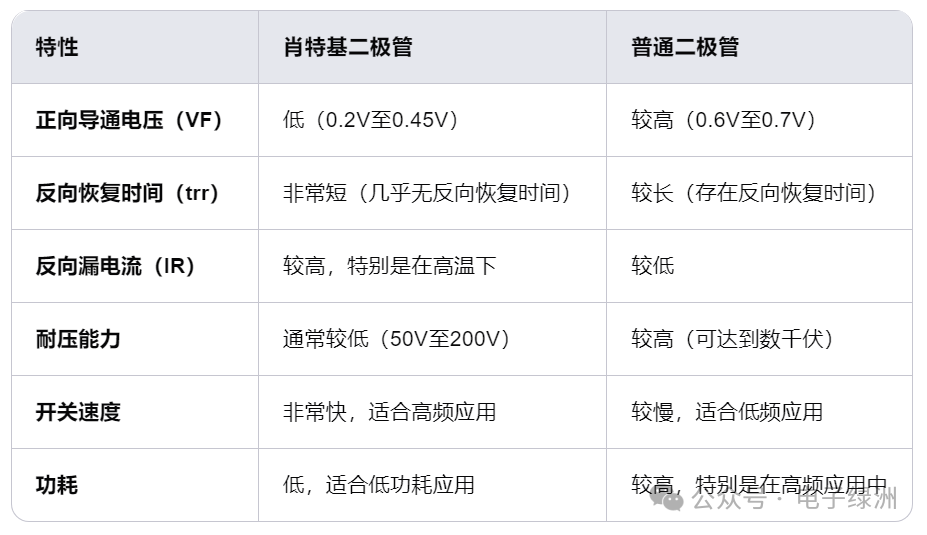

正向导通电压
肖特基二极管的正向导通电压较低，约为 0.4V 左右，
而普通硅二极管的正向导通电压约为 0.6V-0.7V，
锗二极管约为 0.2V-0.3V。
较低的正向导通电压使得肖特基二极管在导通时的功耗更低。
为什么要在电源上串肖特基二极管？
主要是为了防止电源正极或负极接反。当然，使用电源适配器的产品，是不存在电源正负接反的问题。但，有些产品不是用电源适配器，用户会手动来接电源线，就有可能存在接反问题。
电源正负接反可能导致一些电路器件的损坏，这个要具体看器件或电路。
为什么要采用肖特基二极管？
主要是肖特基二极管的压降低，使得电压减的值小些，同样流过的电流，功耗损耗也低些。
为什么要采用肖特基二极管并联？
比如SS24管子，电流是2A，压降0.3V的话，管子上的功耗就达到0.6W，损耗功率很大，SS24管子就会发热严重，可能导致损坏。
并联肖特基二极管的目的，就是提高电流承载能力，即将电流分担给每个二极管，从而提高电路的电流处理能力，避免单个二极管过载，提高系统的稳定性和可靠性。

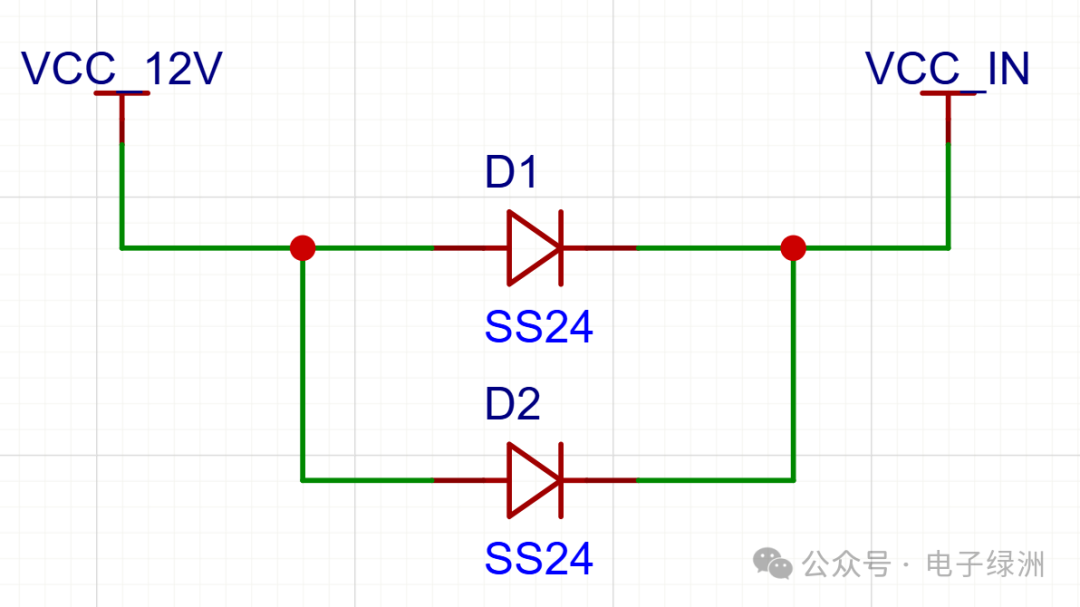

两个肖特基二极管并联会有什么问题？
不同批次、品牌、甚至同一型号的肖特基二极管之间，正向电压可能存在微小差异。
正向电压差异会导致电流在并联二极管之间的不均匀分配。比如管子D1压降0.65V，管子D2压降0.7V，那么大部分电流就会流过管子D1上，管子D1就会功耗大、过热。且SS24管子是硅肖特基二极管，是具有负温度特性的，温度也高反而导通压降越低，最后达不到均流，管子D1可能损坏。
怎么解决两个肖特基二极管并联电流不均衡问题？

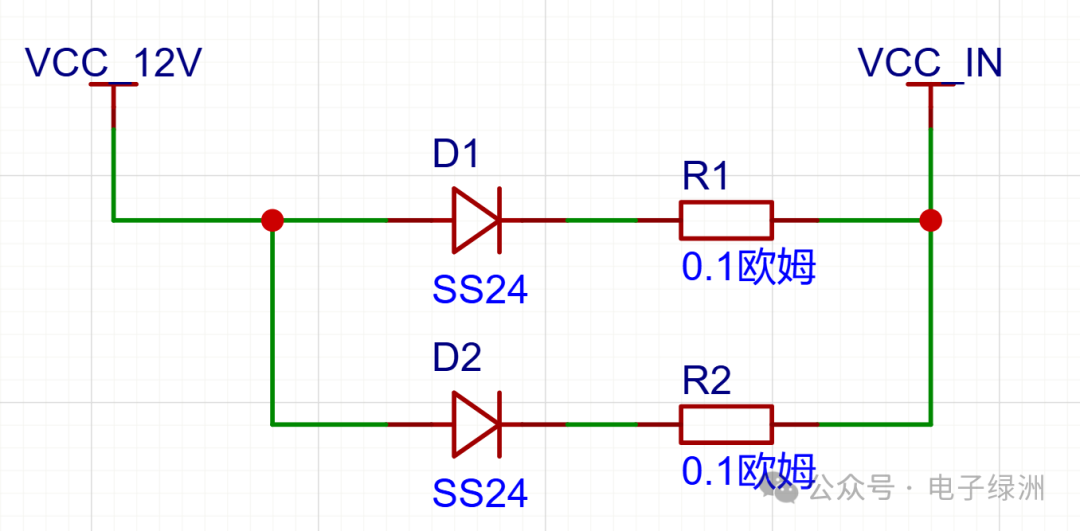

1、可以在管子上串个小电阻，比如R1上流过大电流时，R1上的压降就会变大。使得D1和R1上的压降大于D2和R2的压降。那么，D2和R2就会进行分流了，可以达到均流问题。
2、使用碳化硅肖特基二极管，碳化硅二极管的导通电压是正温度系数的，随着温度升高压降也升高，这样也可以到达均流作用。不过，碳化硅肖特基二极管都是一些大封装的，大功率的。
——END——
