Video Processing subsystem例程分析

标题:Video Processing subsystem例程分析

来源:https://www.cnblogs.com/chensimin1990/p/7121963.html

整理:比特波特


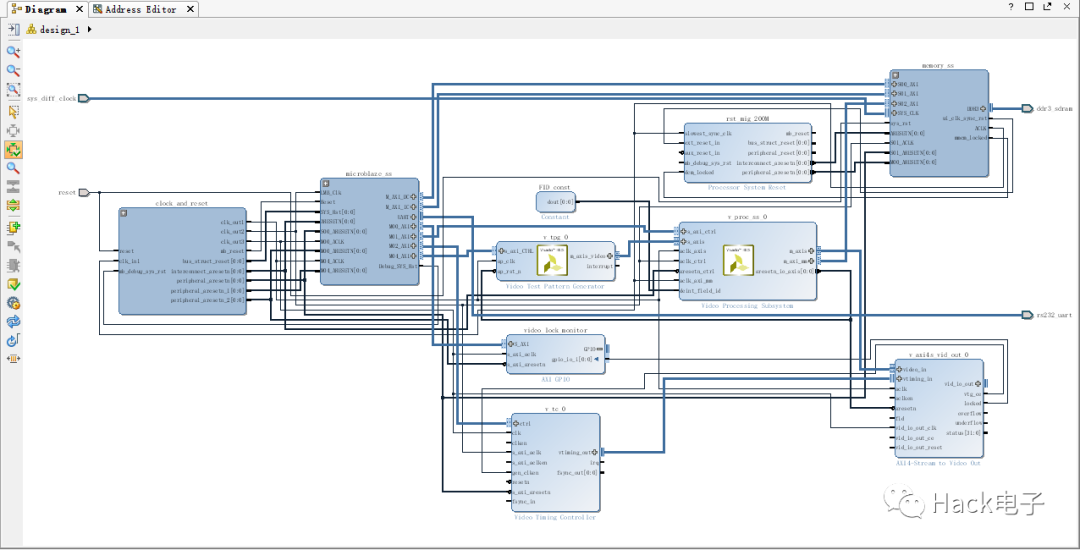

 1.memory_ss模块

slave端口:

S00:

连接设备: microblaze_ss----M_AXI_DC

时钟来源: S01_ACLK---clk_out2(clock_and_reset)---100MHz

复位来源: S01_ARESETN---peripheral_aresetn(clock_and_reset)

S01:

连接设备:microblaze_ss---M_AXI_IC

时钟来源:S01_ACLK---clk_out2(clock_and_reset)---100MHz

复位来源:S01_ARESETN---peripheral_aresetn(clock_and_reset)

S02:

连接设备:v_proc_ss_0---m_axi_mm(接收video_processing_subsystem master端口传过来的 数据)

时钟来源:mig_7series_0---ui_clk/ACLK

复位来源:M00_ARESETN

master端口:

M00:

连接设备:mig_7series_0---S_AXI(将数据传递给DDR3)

时钟来源:mig_7series_0---ui_clk/ACLK

复位来源:M00_ARESETN

S02,M00公用时钟和复位原因是,对同一个数据流进行操作,接收数据与发送数据。

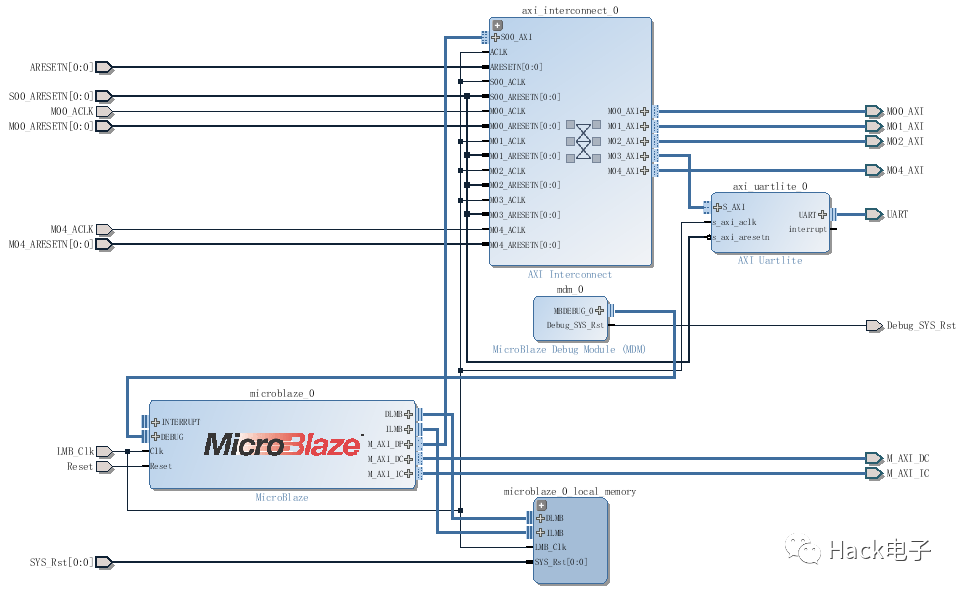

1e6cd4029ab9ed858704c5db00465217.png 2.microblaze_ss模块

slave端口:

S00_AXI:

连接设备: microblaze----M_AXI_DP

时钟来源: LMB_Clk---clk_out2(clock_and_reset)---100MHz

复位来源: S00_ARESETN---peripheral_aresetn(clock_and_reset)

master端口:

M00_AXI:

连接设备: video_lock_monitor(AXI GPIO)---S_AXI

时钟来源: M00_ACLK---clk_out3(clock_and_reset)---9MHz

复位来源: M00_ARESETN---peripheral_aresetn_2(clock_and_reset)

M01_AXI:

连接设备: v_proc_ss_0(video processing subsystem)---s_axi_ctrl

时钟来源: LMB_Clk---clk_out2(clock_and_reset)---100MHz

复位来源: S00_ARESETN---peripheral_aresetn(clock_and_reset)

M02_AXI:

连接设备: v_tc_0(video Timing Controller)---ctrl

时钟来源: LMB_Clk---clk_out2(clock_and_reset)---100MHz

复位来源: S00_ARESETN---peripheral_aresetn(clock_and_reset)

M03_AXI:

连接设备: axi_uartlite_0(AXI Uartlite)---S_AXI

时钟来源: LMB_Clk---clk_out2(clock_and_reset)---100MHz

复位来源: S00_ARESETN---peripheral_aresetn(clock_and_reset)

M04_AXI:

连接设备: v_tpg_0(video Test Pattern Generator)---s_axi_CTRL

时钟来源: M04_ACLK---clk_out1(clock_and_reset)---200MHz

复位来源: M04_ARESETN---peripheral_aresetn_1(clock_and_reset)

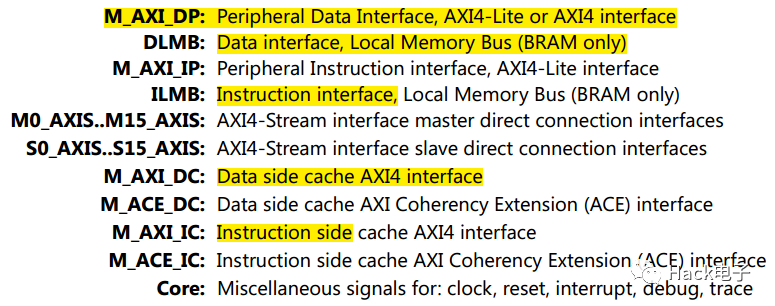

关于M_AXI_DC,M_AXI_IC端口描述:

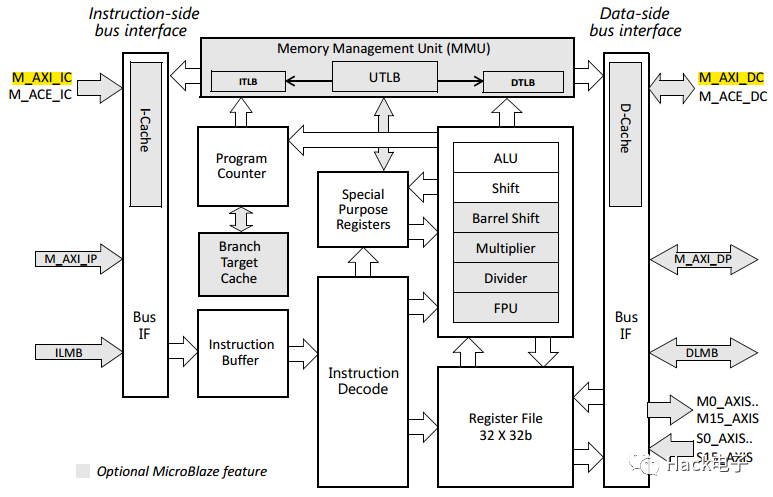

MicroBlaze Core Block Diagram



什么是instruction-sdie bus interface, Data-side bus interface:

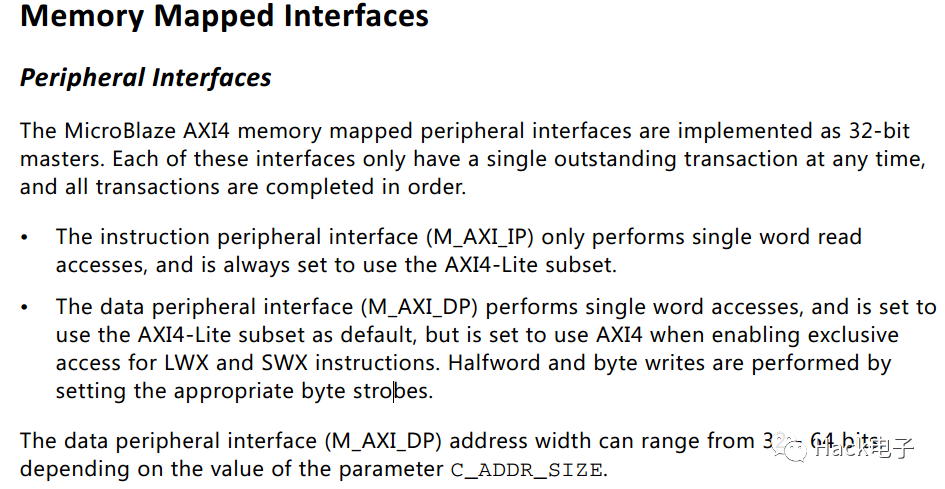

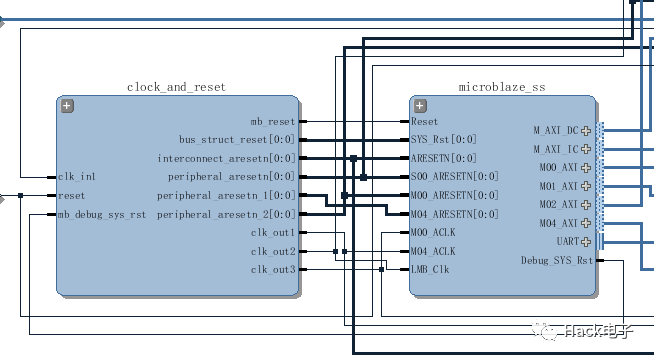

3.Clock_and_reset模块

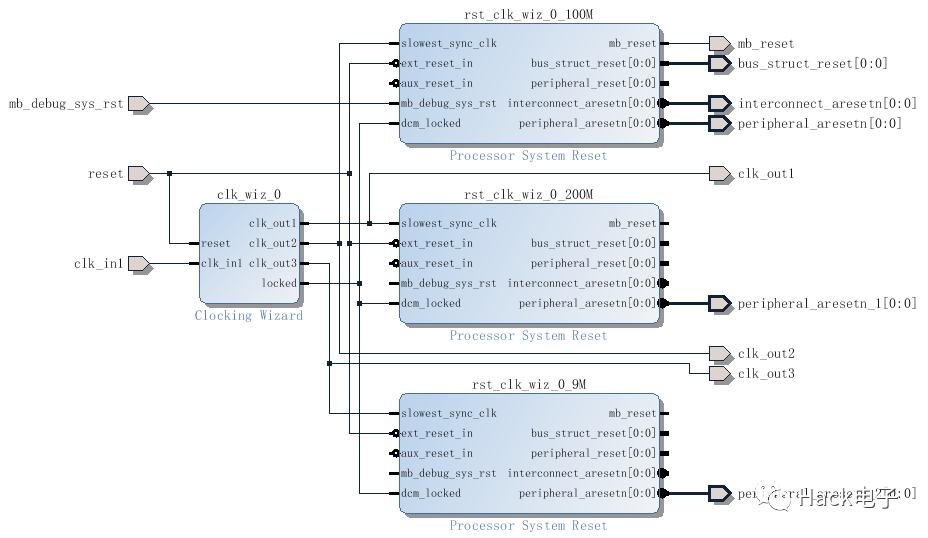

clk_wiz_0:

Clk_in1---clk_in1---ACLK(memory_ss)

Clk_out1---200MHz (reset is peripheral_aresetn_1)

Clk_out2---100MHz(reset is peripheral_aresetn)

Clk_out3---9MHz(reset is peripheral_aresetn_2)
