为什么CAN总线支线长度不能太长？

CAN总线支线长度不能太长的原因主要有以下几个方面：

1.信号衰减和畸变：随着CAN总线支线长度的增加，信号的衰减和畸变也会逐渐加重。过长的支线会导致信号的电压幅值降低，信号的上升沿和下降沿时间变长，从而影响信号的识别和通信质量。

2.通信稳定性：CAN总线采用差分信号传输方式，这种方式对于支线长度的变化非常敏感。过长的支线会使信号的参考点发生变化，导致信号的稳定性下降，从而影响整个CAN网络的通信稳定性。

3.电磁干扰：随着CAN总线支线长度的增加，电磁干扰也会逐渐加重。过长的支线会引入更多的外部干扰源，从而影响信号的电磁兼容性，导致信号的误码率增加。

4.负载效应：CAN总线上的每个节点都有一定的负载效应，过长的支线会增加总线的负载，从而影响总线的通信速率和稳定性。

5.成本问题：过长的支线会增加布线的难度和成本，同时也会增加维护和调试的难度和成本。

因此，为了确保CAN总线通信的稳定性和可靠性，需要合理控制CAN总线支线的长度。在具体应用中，需要根据实际情况进行综合考虑，选择合适的支线长度和方案。

CAN网络中支线过长的五种解决方案

1、使用标准的“手拉手”线形拓扑

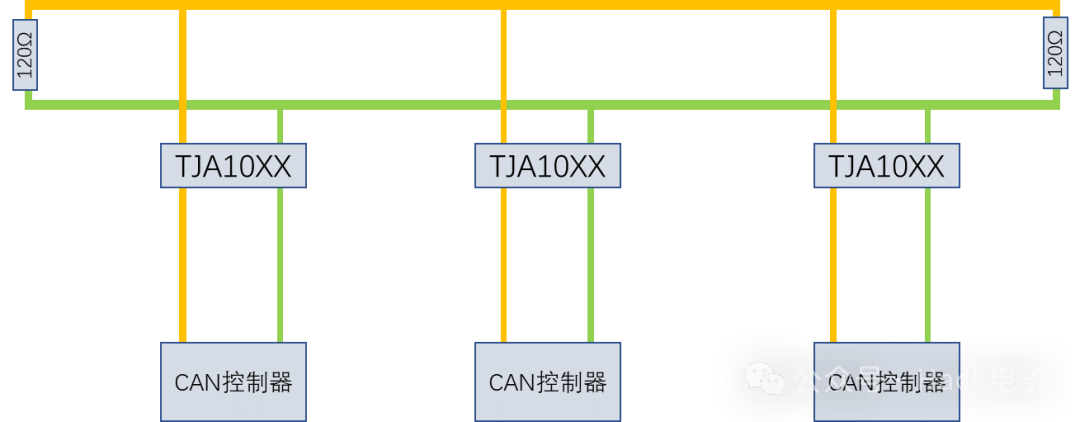

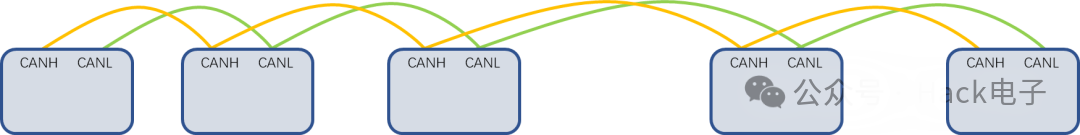

线性拓扑是IOS-11898-2中高速CAN物理层规范推荐的拓扑方式。使用如下图的“手拉手”的布线规则，让分支长度最小，为保证阻抗连续，收发器应靠近接口摆放，以减少分支残段的长度，收发器到接口的距离控制在10cm以内。

2、根据总线使用的波特率，限制最长分支长度

在CAN网络布局的根源上解决问题的方式就是减少CAN节点的分支长度，从而降低信号反射，保证位宽的稳定性。

3、在长节点处增加电阻

有一个实用的方法就是在长分支末端加上电阻，消除信号反射。

4、采用收发器前置方案

5、使用网桥，中继器等组网设备

最简单的解决方法就是在过长的支线上靠近总线端增加CAN中继器，来改善支线过长的问题。
