40nm球形的磁性纳米粒子HAP-γ-Fe2O3修饰链霉亲和素/聚合物的制备过程

本文链接：https://blog.csdn.net/HaoRanbiology/article/details/128564599

文章详细描述了两种磁性纳米材料的制备方法：一是制备HAP包覆的γ-Fe2O3，通过溶解FeCl2和FeCl3，加入氨水和钙盐，最终煅烧得到；二是合成磁性γ-Fe2O3/P(MMA-AM)纳米复合材料，通过微乳液法，在高温下反应后经洗涤干燥得到。所得产物尺寸约40nm，具有潜在的应用价值。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

40nm球形的磁性纳米粒子HAP-γ-Fe2O3修饰链霉亲和素/聚合物的制备过程

具有广应用前景的磁性纳米材料为铁氧体纳米材料，今天小编分享磁性纳米粒:

磁性伽马三氧化二铁纳米粒修饰羟基磷灰石的制备过程：

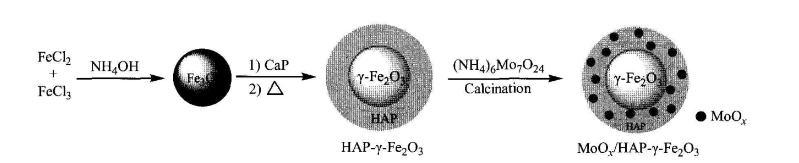

制备HAP包覆的y-Fe2O3，FeCl24H2O(1.85 mmol)，FeCl36H2O(3.7mmol)在室温Ar气氛下溶解于去离子水(30 Ml)中，加入25%NH4OH溶液(10 Ml)，机械搅拌(300 r/min)，产生黑色沉淀。颗粒较小，且均匀的Fe3O4颗粒中，NHOH的THC滴速由恒定滴控制，滴时间为10 min。15 min后，机械搅拌30 min以上，加入Ca(NO3)24H2O(33.7mmol，0.5mol/L)和(NH3)24 H20 mmol，3.0mol/L)溶液，pH值为11。所得乳状液加热至90℃，2h后冷却至室温，过夜。经过滤后，再用去离子水反复冲洗，室温下真空干燥，合成样品在300℃下煅烧3h，经煅烧后由深黑色变为红褐色，表明磁铁矿(Fe3O4)铁心向赤铁矿(Fe2O3)转变。

磁性伽马三氧化二铁纳米粒修饰聚合物的制备过程：

在不断搅拌下配制含有环己烷、正戊醇、MMA的混合液(油相);再将硫酸亚铁和AM的水溶液(水相)加入混合液中;向油水混合液中缓慢滴加OP-10直至溶液突然变澄清,形成均一、透明的 W/O型微乳液;加入5 mL浓氨水和少量过硫酸铵,继续搅拌10 min，然后将得到的微乳液放入反应釜中在170 ℃的真空干燥箱中反应;24 h后取出反应釜,倒出其中溶液,用无水乙醇破乳,离心分离收集产品,用无水乙醇重复洗涤数次，然后在干燥箱中50 ℃下干燥，得到磁性y-Fe2O3/P(MMA-AM)纳米复合材料产品。

由图a可知,所得产物均为直径在40 nm左右的均匀球状,且聚合物包覆情况比较好。由图b可知,所得产物为比较均匀且长度约为1 600 nm的片状,但聚合物分布不均匀,原因可能是配制的微乳液中，单体没有很好地分散在油相中或者水相乳化不均匀。由图c可知,所得产物为形状不规则的颗粒,直径在30~50 nm。由图d可知 ,所得产物大部分聚合物包覆情况较好，处于较好状态的粒子均为直径在20~30 nm的球状。

磁性纳米材料是一种尺寸范围为1~10 nm的磁性材料，例如Fe3O4、Nd2Fe14B/a-Fe、CoPt3，其中有前途的是铁氧体纳米材料。铁氧体是一种复合氧化物，包括铁和其它一种或几种金属。通常有三种类型：永磁铁氧体、软磁铁氧体、旋磁铁氧体。

Fe3O4、y-Fe2O3由于其良好的生物相容性和生物分散性能，成为目前具代表性的磁性纳米颗粒。Fe3O4的磁性是由 Fe+在八面体与四面体间的反磁矩耦合所致。

HRSWRL2023.1
