今天探讨的话题背景是身边购买电动汽车的同事和朋友越来越多，项目上也明显感受到主机厂都在主推800V。800V平台诞生的很重要原因是提高充电速度，但是目前市面上的充电桩大多数都是400V。

很明确的是可以使用400V充电桩给800V电池包充电，而且充电方案也很成熟，除了以Taycan为代表的独立DC/DC升压器之外，国内大多数车企推行的是电机绕组+逆变器IGBT的方案，升压电路简单如下：

图1， 电机绕组+IGBT 升压电路

但是这不是今天的重点，毕竟网上可查到非常专业的介绍文章。

现在我们换另外一个角度来思考，重点放在高压安全上面：800V电动汽车使用400V充电桩有没有电击风险？（你有没有思考过这个问题呢？）

让我们一步一步得出答案，请保持耐心。

正常工作时，电动汽车直流充电时的整体视角是什么？

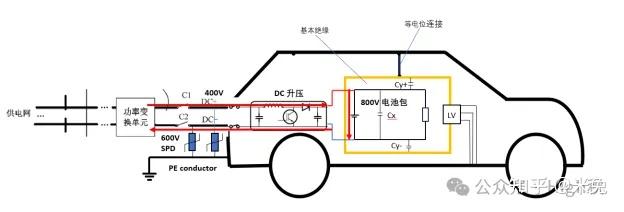

图2，正常工作时的充电回路

这张图是正常工作条件下的充电回路，两个地方需要重点关注：

• 600V SPD（浪涌保护装置）
• PE conductor 保护导体或地线

SPD（浪涌保护装置）的工作原理

对于SPD的介绍网上也有非常专业的文章，这里只把对本文有帮助的需要了解的知识列出来。

• SPD的作用是将直流充电桩的输出电压限制在2500V以内
• 额定直流耐压是SPD一个非常重要的指标，它意味着SPD能够承受而不被损坏的最大直流电压
• SPD没有被激活时，呈现高阻抗状态，我们可以认为是开路
• SPD的激活电压没有固定值，但是对于我们的分析没有影响
• SPD被激活后会开始放电，可以被视为电阻
• 当SPD两端电压达到额定直流耐压值时，会被破坏，电阻减小，最终为短路状态
• SPD两端的电压其实为高压正或高压负对地的电压

简单来说的工作原理如下：

SPD的电压U<激活电压（视为开路）→ 激活电压<SPD的电压U<额定直流耐压(视为电阻) → SPD的电压U>额定直流耐压(视为短路)

为何图2中的SPD电压为600V，来自于哪里？

IEC61851-23和GB/T 18487.1分别为国际和国内的充电桩标准，并且都有对SPD的选型要求。但是，IEC61851-23 有SPD的额定直流耐压要求，GB/T 18487.1中并没有提及。

在IEC 61851-23最新的版本2023版中，明确要求SPD的额定直流耐压不小于1200V，但是在2023年之前的老版本中，要求的SPD额定直流耐压不小于600V。

因此本文分析的前提是假设充电桩采用的是600V SPD。

为何需要注意图2中的PE conductor(保护导体或接地线)？

让大家留意的原因是为了提醒保护导体是有截面积设计要求的，或者说有I2t的要求，超过额定值时保护导体会被破坏。

单一失效条件下，电动汽车直流充电时的整体视角是什么？

如果看过我前面的文章介绍，想必现在大家已经知道了电击防护的通用要求，除了考虑基本防护之外，也需要考虑故障防护，即单一失效条件下，也需要考虑对人的防护。

现在我们就来模拟一下，发生了单点失效，假如电池包的高压正和金属外壳之间的基础绝缘发生了失效，前面简单介绍了SPD随着电压的变化状态也会发生过变化：SPD的电压U<激活电压（视为开路）→ 激活电压<SPD的电压U<额定直流耐压(视为电阻) → SPD的电压U>额定直流耐压(视为短路)

1）SPD的电压U<激活电压（视为开路）

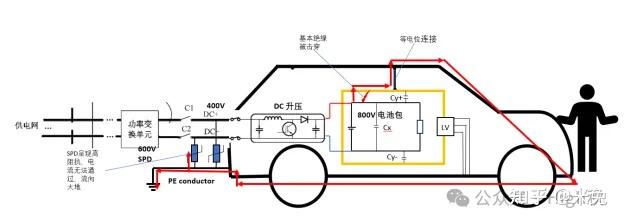

图3，单一失效条件下，SPD未被激活

单一失效条件下SPD两端的电压差达到激活电压之前，此时SPD为高阻抗状态，可视为开路。电流无法形成回路，流向大地。

2）激活电压<SPD的电压U<额定直流耐压(视为电阻)

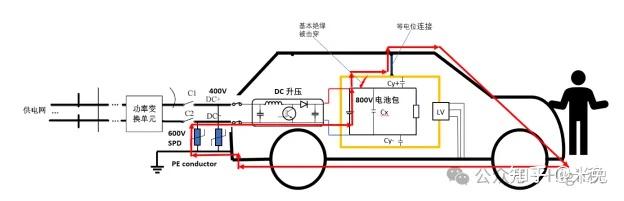

图4，单一失效条件下，SPD放电

当SPD两端的电压达到SPD的激活电压，且小于600V时， SPD开始放电，可视为电阻，为通路。电流形成回路，但是对人没有风险（因为有接地线的存在）。

3）SPD的电压U>额定直流耐压(视为短路)

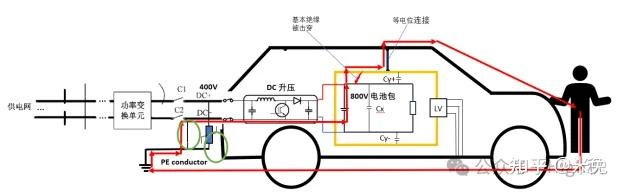

图5，单一失效条件下，SPD短路

当SPD两端的电压大于额定直流耐压600V时，最大值可达电池包的最大工作电压，SPD会发生损坏，最后呈现为短路状态。

随着电流的增大和时间的持续，PE线会超过它本身的承受能力（有I2t的要求），最后PE线被破坏，车身不再接地。此时电流会流经人体，且人体的电位差最大为电池包的电压。

（注意图上两个变化点：DC-和地之间的SPD已经为短路状态，PE线超过最大承受能力被断开。）

总结一下：

第一步：整车的HV+和金属外壳之间发生了单点失效，即基础绝缘击穿；

第二步：SPD的电压开始增加，直至被激活；

第三步：SPD开始放电，直到电压达到额定直流耐压，发生短路；

第四步：流经PE线的电流一直增加，直到达到最大耐受I2t值，被破坏；

第五步：等电位失效，电流流经人体，电压最大可达到电池包电压，人被电击。

假设电池包的最大持续工作电压为900V DC，那么在单一失效条件下，SPD两端电压最大值也可达到电池包电压900V。

因此，如果按照IEC 61851-23的2023版要求，SPD的额定直流耐压不小于1200V的话，那么以上的分析流程就会停止在第三步，也就是即使发生了单点失效，SPD两端的最大电压也不会超过额定直流耐压值，人也不会有电击风险。

所以，问题的答案是？

800V电动汽车使用400V充电桩充电时有没有电击风险取决于充电桩的SPD额定直流耐压值，如果满足充电桩满足IEC 61851-23：2023，那就没有电击风险。如果充电桩满足GB/T 18487:2023，需要关注SPD的选型，否则真有电击风险。
