电动汽车电气安全标准解读:ISO 6469-3

Hello 大家好!最近一直想写关于标准解读系列,因为看到网上对于这一块是空白的,尤其是关于电动汽车国际标准的解读。随着国内整车厂出口海外数量的增加,熟悉国外标准,确保电气安全的设计符合标准要求是非常有必要的。

第一篇文章决定解读ISO 6469-3,平时工作中经常需要分析这个标准,所以自以为对它很了解。但是,写下来的时候发现,太难了!不是技术本身的难度,而是平时没有一字一句的去深度分析,现在发现这个标准真的太德国味道了,每一句都读起来很拗口,需要仔细揣摩每一句话的目的。而且要求中还有要求,一环套一环,环环相扣。

ISO6469-3整个标准下来,其实也一直在遵循电击防护的通用要求,即“基础防护+故障防护+附加防护+测试要求”,当然在这个标准中,除了电击防护的要求之外,还有关于热事件的防护要求。

所以接下来,我将围绕以下几个话题,基于实践经验,将每一个要求的重点说明白,尽量将标准中90%的要求给大家列出来(其实已经足够设计需要了),剩下的10%感兴趣的可以自行查看补充。

01电压等级划分

02高压标识要求(强制)

-高压警告标识

-高压线束标识

03 基础防护要求(强制

-基本绝缘要求

-防护措施要求

04故障防护要求(强制)

-电位均衡

-绝缘电阻

-电容耦合

05附加防护要求(可选)

-绝缘电阻监测

-断电功能

06 替代防护措施(可选)

07验证测试要求

-电位均衡测试

-绝缘电阻测试

-绝缘电阻监测测试

-接触电流测试

-耐压测试

08热事件防护要求

-过载保护

-短路保护

01 电压等级划分

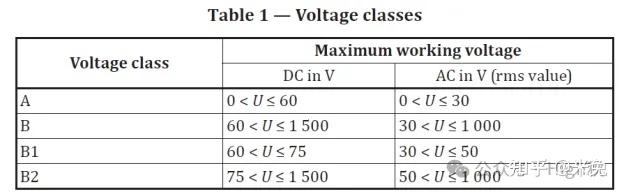

与工业领域不同,汽车行业依据电压值将回路划分为A级电压和B级电压。ISO 6469-3进一步将B级电压细分为B1级和B2级,不过考虑到B2级设计可覆盖B1级要求,实际设计中可统一按B级电压回路进行安全设计,简化流程并确保全球市场合规性。

02 高压标识要求(强制)

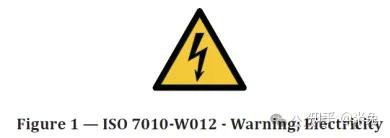

1.外壳警示标识

- 强制要求:所有含B级电压回路的产品外壳必须设置高压警示标识。

- 差异化设计:ISO 6469-3允许模具加工的外壳可不配色,而GB 18384要求“黄底黑色闪电”的明确视觉标识(动力电池内部部件除外)。

2.高压线束标识

- 颜色规范:高压线束需采用橙色,形成统一的视觉警示,便于维护时快速识别危险区域。

03 基础防护要求(强制)

1.绝缘要求

-基本绝缘:需符合IEC 60664-1绝缘配合设计,确保正常工作时的电气隔离

2.外壳要求

-外壳强度:未规定具体数值,需要整个寿命周期满足

-外壳需工具开启,若徒手可开,则需满足(二选一):

1)开启后电压≤30V AC/60V DC(高压互锁功能);

2)回路总能量小于0.2J,并且稳态接触电流不超过2mA交流或10mA直流。

-IP防护等级

乘客舱内需满足IPXXD(防金属丝接触); 乘客舱外需满足IPXXB(防手指接触)。

3. 高压连接器要求(包括充电插座)

-连接状态的IP等级同外壳要求

-非连接状态时需要满足以下要求(三选一)

1)在乘客舱以内的高压连接器在非连接状态需要满足IPXXD,在乘客舱以外的高压连接器在非连接状态需要满足IPXXB。

2)需要使用工具才能断开高压连接器。

3)高压连接器断开后会触发断电功能,断电功能需要满足以下二选一:

a) 断开后电压降至30V 交流和60V 直流

b) 回路总能量小于0.2J,并且稳态接触电流不超过2mA交流或10mA直流。

04 故障防护要求(强制)

1. 电位均衡

-B级电压金属外壳需与车身接地,电阻≤0.1Ω;

-接地线截面积需能承受短路电流,避免电位差导致的电击风险。

2. 绝缘电阻

-直流回路≥100Ω/V;

-交流回路≥500Ω/V。

3. 电容耦合(二选一)

-高压与车身间Y电容总能量≤0.2J,并且稳态接触电流不超过5mA交流或25mA直流;

-采用替代防护措施,满足等效安全水平。

05 附加防护(可选)

1. 绝缘电阻监测

GB 18384为强制要求,ISO 6469-3非强制,但建议在寿命周期内绝缘性能可能下降的场景中设计,实时监控并触发警告(形式不限)。

2. 断电功能

绝缘故障时触发,要求为二选一:

1)电压限制在50V 交流和75V直流以下;

2)电路中总能量小于0.2J,并且稳态接触电流不超过5mA交流或25mA直流。

06 替代防护措施(可选)

遵循“基础防护+故障防护”逻辑,可采用加强绝缘、双重绝缘或“基本绝缘+等电位连接”等方案,灵活满足安全要求。

07 验证测试要求

1. 电位均衡测试

-施加≥0.2A电流,测量高压部件与车身间电压≤60V DC;

-同时检测可接触部件间的接地电阻(无明确阻值,关注实际电位差)。

2. 绝缘电阻测试

-方法演进:GB 18384的测试方法已纳入ISO修订,新版本将会更加统一;

-参数:按最大工作电压选500V或1000V测试,读数稳定即可(无时间限制)。

3. 接触电流

模拟人体阻抗,符合IEC 60990要求,确保意外接触时电流在安全范围;

4. 耐压测试

-验证固体绝缘

-施加电压符合IEC 60664-1

-以“无击穿、无闪络”为通过标准。

08 热事件防护要求

1. 过载保护

-导体设计:截面积需满足温升要求,避免过载导致的过热失效。

2. 短路保护(二选一)

1)导体截面积能承受短路能量;

2)配置过流保护装置,快速切断故障电流,防止电弧或火灾。

ISO 6469-3通过“基础防护+故障防护+附加防护+测试验证”实现了闭环,具有严谨性和逻辑性,对于我们的设计有很好的借鉴意义,精准把握国际标准,可以提高车企攻克海外市场的关键竞争力。
