绝缘电阻的测试电压是500V还是1000V?

Hello 大家好！最近开始没有保持周更，一是因为并不是每周都有合适的话题，二是即使有合适的话题也需要时间去搜集资料。所以，罢了罢了，别给自己那么大压力了，什么时候有内容什么时候写吧，不能为了保持周更而应付。
“绝缘电阻的测试电压是500V还是1000V啊？”如果今天没有写这篇文章，我可能还沉浸在中国市场1000V，国外市场500V的认知里。但是一个问题的答案不是非黑即白，不是500V就是1000V，有没有可能存在其它的答案呢？
很多时候我们不知道问题的答案，在于没有真正理解一个概念。绝缘电阻这个话题也是同样的情况。对于绝缘电阻的定义，我翻阅了一些中国比较重要的标准，如GB 18384、GB/T 18488、GB 38031以及GB/T 38661， 然而没有一个标准给出了绝缘电阻的术语解释。
最后终于在ISO 6469-3找到了官方解释：“resistance between live parts of an electric circuit and the electric chassis as well as other electric circuits which are insulated from this electric circuit”。翻译过来大概就是电路和电平台以及和其隔离的其它电路之间的电阻，其中包括了电路和电平台之间的电阻、电路和其它电路之间的电阻。

那为什么会有绝缘电阻的要求呢？和电击防护有什么关系呢？

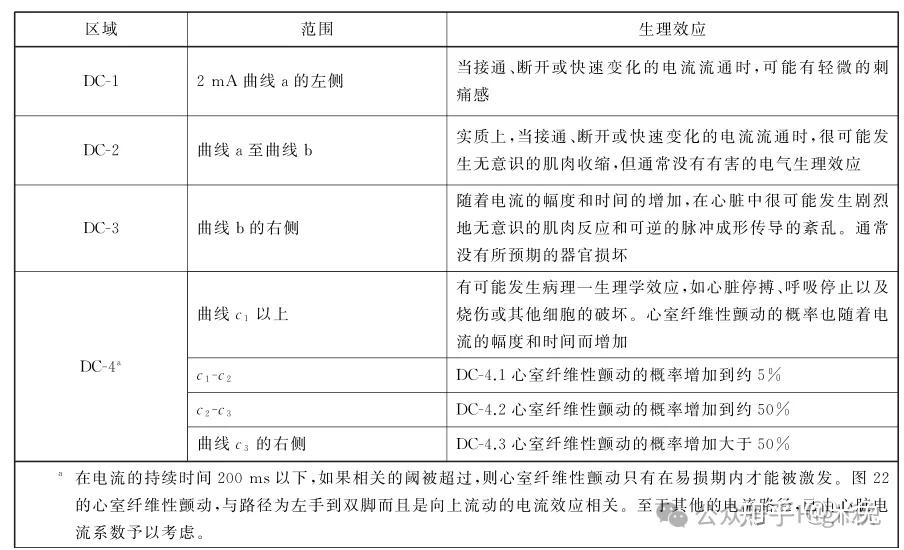

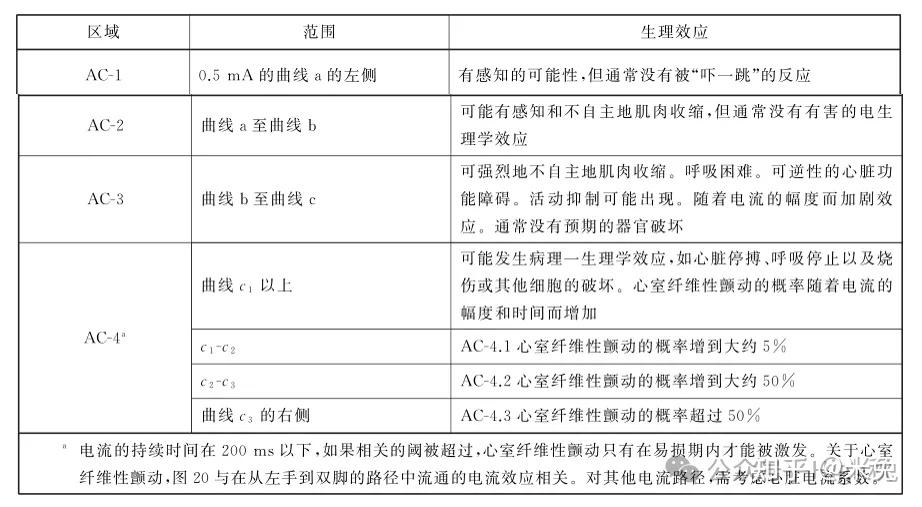

在电击防护系列1之“以人为本”中，介绍了流经人体电流对人的危害，在这里我们再重复一遍，更多详细信息可自行查看。

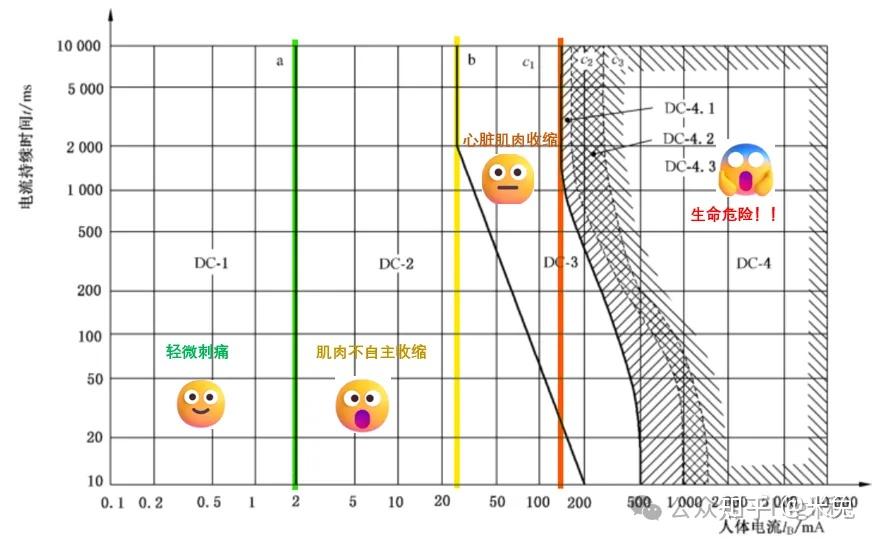

在ISO 6469-3中有描述“According to IEC 60479-1, body currents within zone DC-2 or zone AC-2 are not harmful. The currents calculated from 100 Ω/V for DC and 500 Ω/V for AC are 10 mA and 2 mA respectively, and within these zones.”因此，我们在标准中见到的绝大多数绝缘电阻的要求“大于100Ω/V DC和大于500Ω/V AC”，是依据电流阈值计算得来。通过欧姆定律可以得出：

• U/R<2mA AC, 则，R>500Ω/V AC
• U/R<10mA DC, 则，R>100Ω/V DC

由此可见，绝缘电阻的要求其实是指的正常工作条件下对人体接触电流的要求。所以对于绝缘电阻的测试电压需要模拟正常工作条件。

经常有人将耐压测试的测试电压和绝缘电阻的测试电压混淆，这里需要说明的是，耐压测试模拟的是极端条件下，因此耐压测试的测试电压是远大于绝缘电阻的测试电压的。

那具体绝缘电阻的测试电压应该多大呢？让我们从标准中寻找答案。接下来，我从ISO 6469-3、GB 18384、GB/T 18488、GB 38031和GB/T 38661 五个标准入手去收集相关信息。

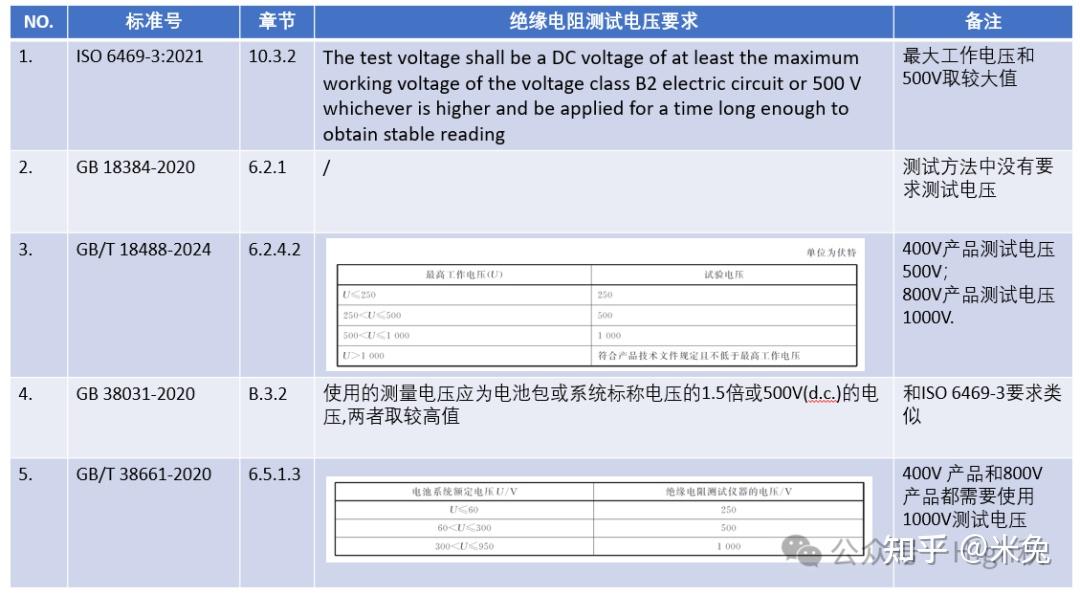

从上面的表格对比可以看出，除了GB/T 38661之外，其它有相关要求的标准均考虑了最大工作电压。比如400V产品使用最大工作电压和500V较大值作为测试电压，而800V产品使用最大工作电压和1000V较大值作为测试电压。

GB/T 38661是关于BMS的要求，因此BMS项目需要重点关注客户是否要求了GB/T 38661，毕竟它要求的绝缘电阻测试电压是相对来说最严格的。

所以，绝缘电阻的测试电压在中国市场1000V，国外市场500V，这是错误的啊！虽然今天的文章没有长篇大论，但是更正了我的错误，挺好。
