一、回放无DBC的.asc文件
打开CANoe软件,直接将需要回放操作的*.asc文件拖入到Trace窗口
![](https://img-blog.csdnimg.cn/img_convert/9080885d6fc7d256123c07df126b4e3c.png)

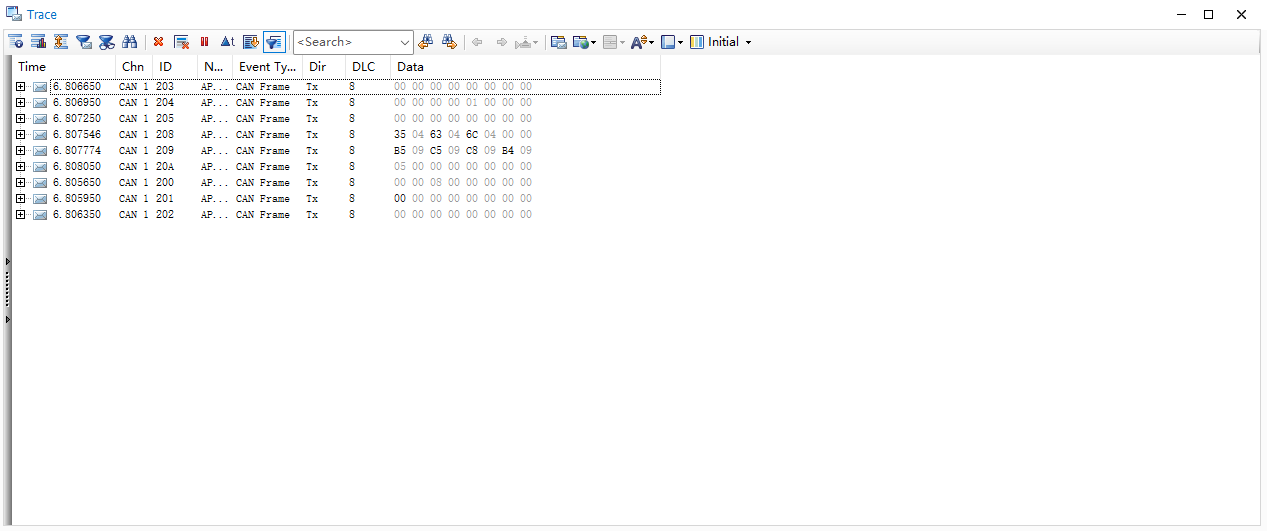

注:该方式属于演示功能,有所受限制,每次只能测量1000条消息
![](https://img-blog.csdnimg.cn/img_convert/26ed258218d706ef556a01688bcae1bf.png)
二、回放有DBC的.asc文件

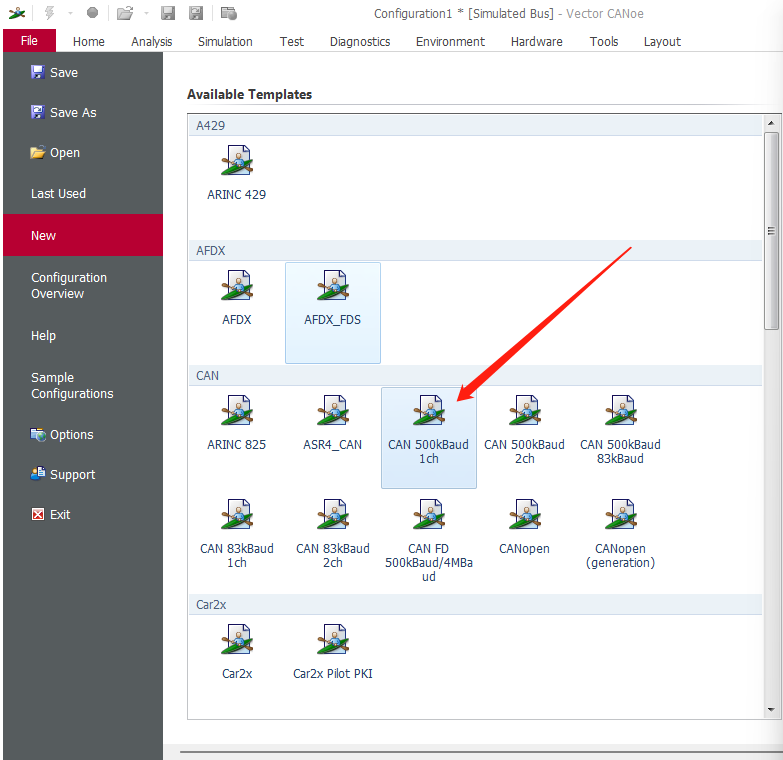

新建一个CAN工程
![](https://img-blog.csdnimg.cn/img_convert/e55181d1a88f5126f9cd72fc19e01870.png)

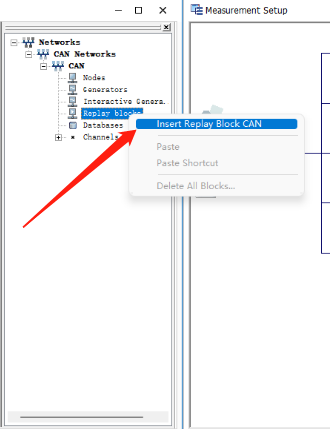

进入新建好的文件后,右击Replay blocks,点击Insert Replay Block CAN,插入CAN回放模块。操作如下图所示
![](https://img-blog.csdnimg.cn/img_convert/6e0e6403f509cb36ee090f6073a6ab41.png)
![](https://img-blog.csdnimg.cn/img_convert/812951616935d3ae59fcd8577b46cb64.png)

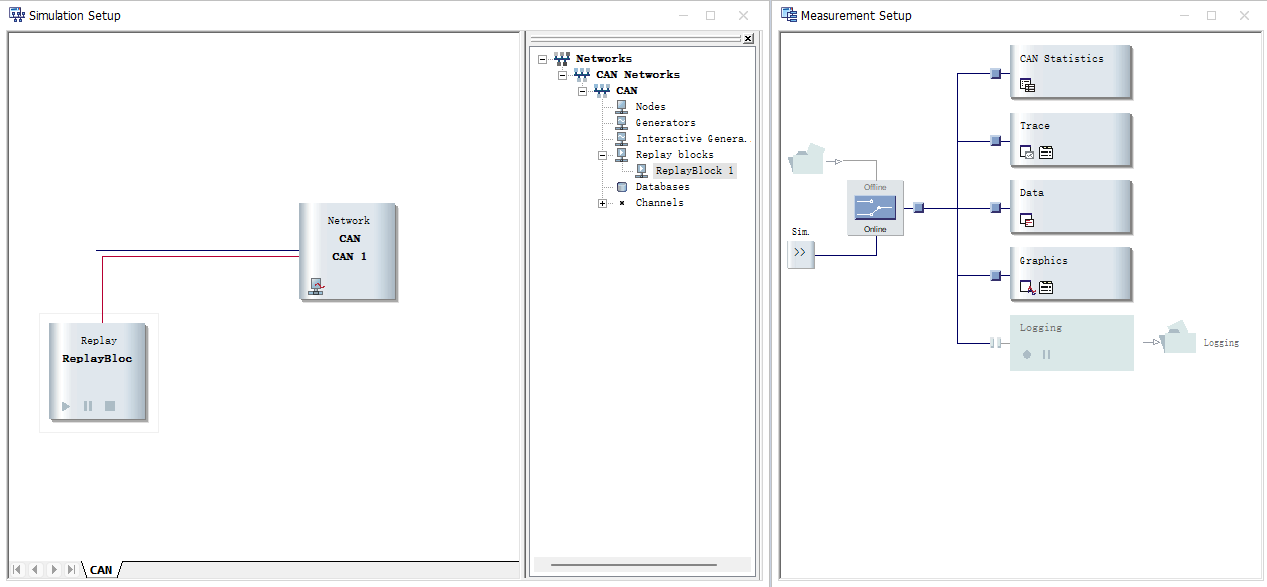

执行上述操作步骤后,CANoe界面图如下图所示
![](https://img-blog.csdnimg.cn/img_convert/fd8b01ee22171776e7bed58ece9329fb.png)

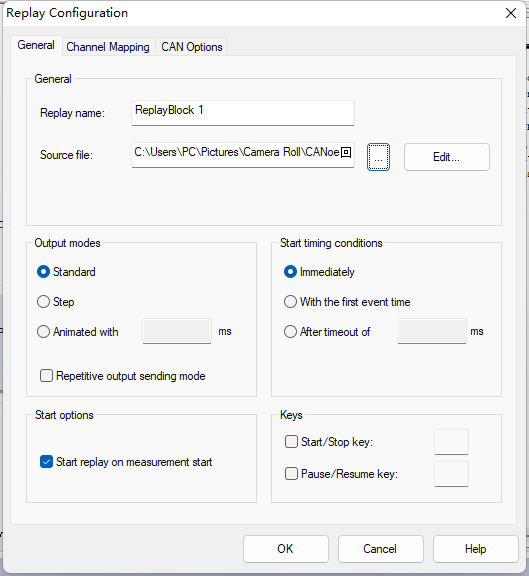

右击Replay ReplayBloc选择configuration,在source file一排中点击...,将需要回放的.asc文件添加到模块中。如下图所示
![](https://img-blog.csdnimg.cn/img_convert/4558f5b2448622ba96931b63ea37a50d.png)

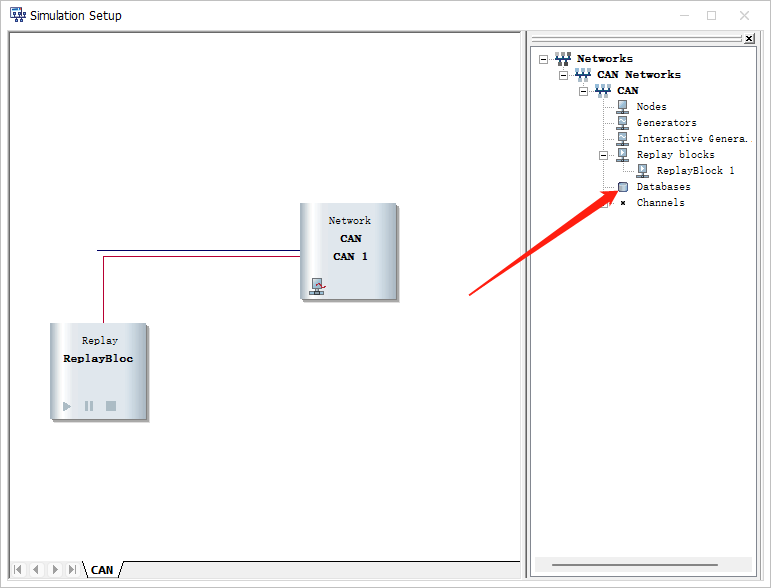

之后加载DBC文件,右击Databases,导入需要的DBC文件。
![](https://img-blog.csdnimg.cn/img_convert/95d6a7e3f50f2d384fb5c23686fd545b.png)

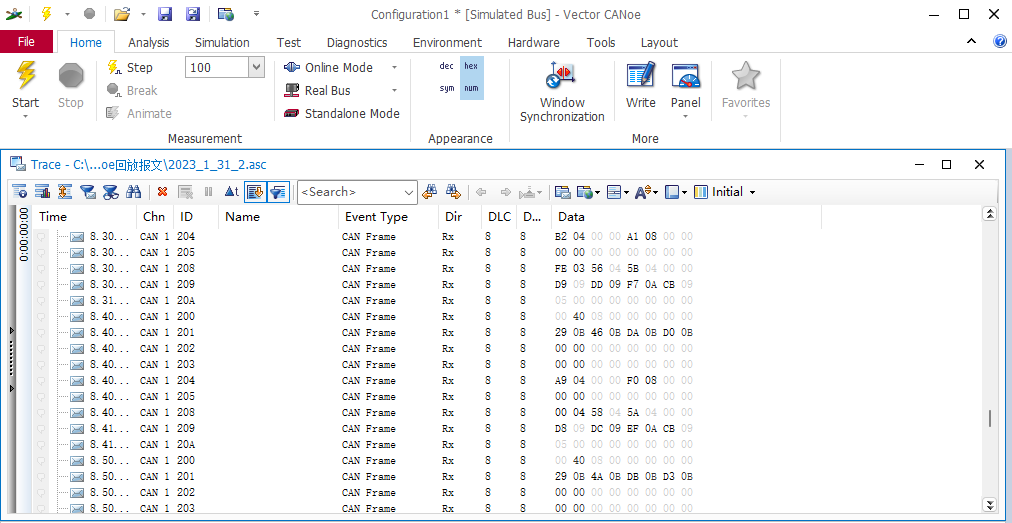

完成上述操作,点击右上角Start键,即可在Trace看到报文数据的回放。
![](https://img-blog.csdnimg.cn/img_convert/66df6177283633d958f80b3814cbb4e0.png)
此方式可以同时处理不同路的CAN报文数据回放,只需新建一个network,重复上述步骤操作,即可实现同时回放不同路的报文信息。
