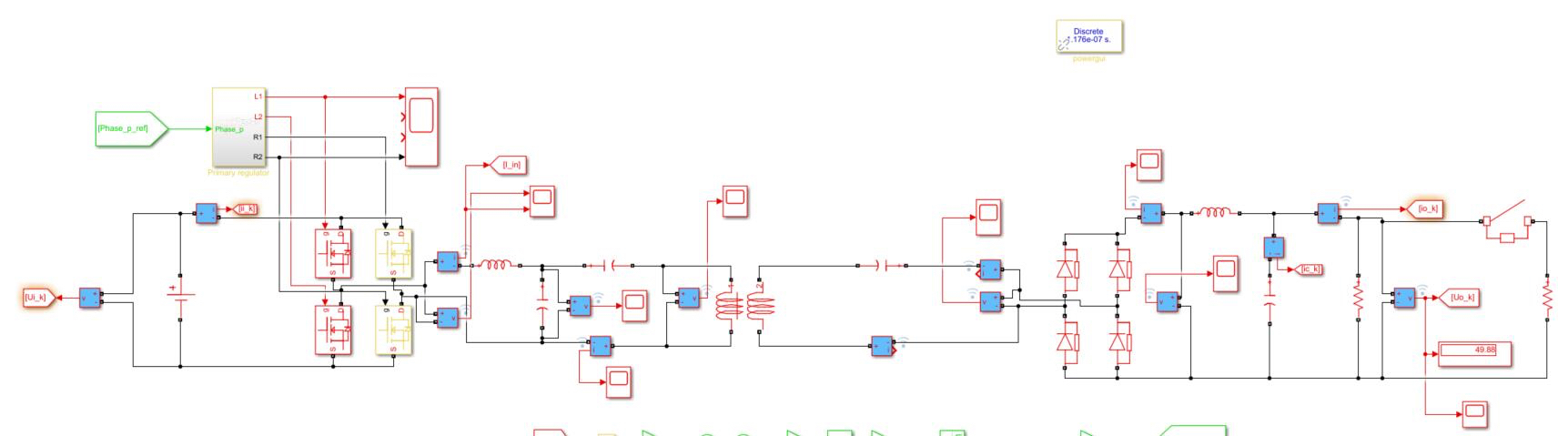

无线电能传输LCL-S拓扑结构(左边两电平逆变器，右边不可控整流结构)

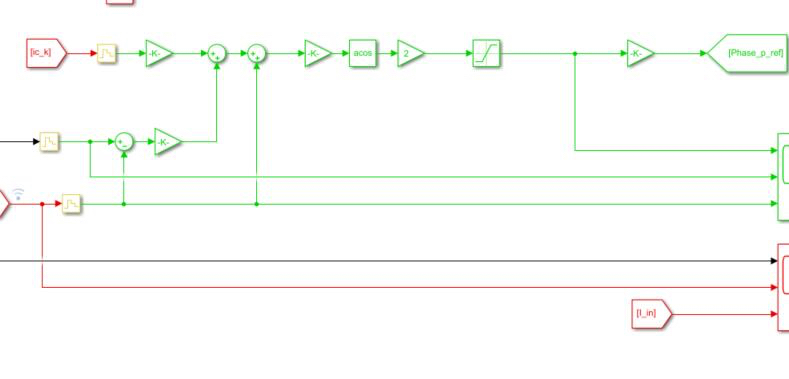

基于滑模控制的移相控制
仿真效果较好
matlab/simulink
感性耦合电能传输系统
还有PI控制的模型，可以用做对比

ID:11110668623152704

放长线钓带鱼


无线电能传输LCL-S拓扑结构(左边两电平逆变器，右边不可控整流结构)

近年来，无线电能传输技术在能源领域引起了广泛的关注和研究。其中，LCL-S拓扑结构是一种被广泛应用于无线电能传输系统中的重要拓扑结构。这种结构由左边的两电平逆变器和右边的不可控整流结构组成，通过无线方式传输能量。本文将针对LCL-S拓扑结构进行技术分析，并介绍了基于滑模控制的移相控制方法以及仿真效果。

LCL-S拓扑结构是一种典型的无线电能传输系统，其具有结构简单、能效高、传输距离远等优点。它由两电平逆变器和不可控整流结构组成。左边的两电平逆变器负责将直流电源转换为交流信号，并将能量传输至右边的不可控整流结构。该整流结构通过整流电路，将交流信号转换为直流电源，供电给负载设备。整个传输过程实现了无线能量的高效、安全和稳定传输。

针对LCL-
