AD画图技巧学习记录

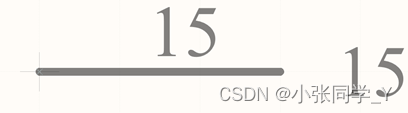

1.如何画出原理图器件的标志的上划线？利用转义字符

2.原理图引脚的指向？X型方向朝外

3.单位转换：mil和mm？英文输入法下，单击Q键  10mil=0.254mm  Ctrl+Q

4.距离测量的快捷键？ Ctrl+M

5.步骤：原理图封装（手动画+引脚）和PCB封装（手动画/元器件向导）

原理图封装+PCB封装=完整器件封装；后期进行库导入；

原理图绘制完毕后，需要进行检查

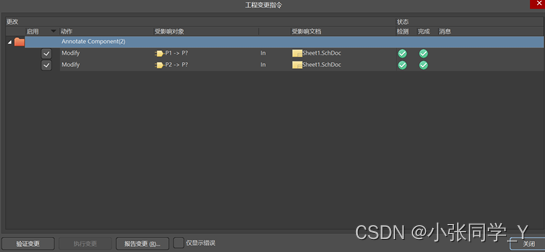

6.器件默认标识号为什么用U?   ?方便后续排号，由原理图标注自动排序

7.分立元件库：自己画的  集成元件库：后续导入的

8.如何对元器件进行x方向和y方向翻转？

选中元器件后，点击x键或y键—其中x对应水平翻转，y对应竖直翻转

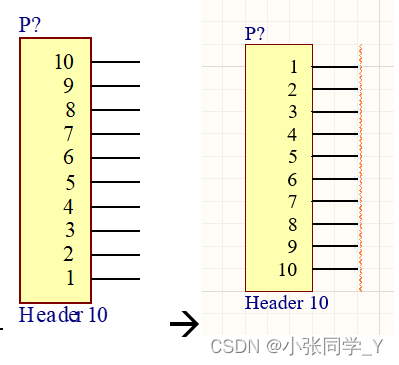

Y方向--

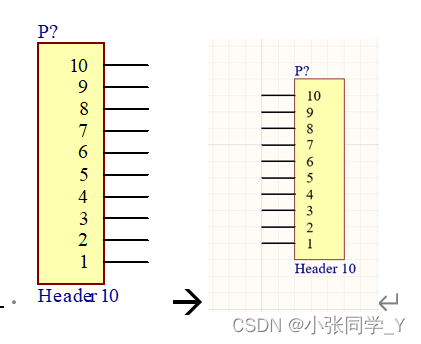

X方向--

9.如何批量修改引脚名？在菜单栏中的工具中有引脚批量修改，原理图标注

10.在PCB中网格影响连线可以如何处理？可以通过设置网格大小，降低网格大小

11.在PCB画图中的一些快捷键？

Ctrl+A：元器件全选

Ctrl+Shift+space：修改走线格式

12. 如何在PCB设置特定空间？

通过选中keep-out layer ,采用画矩形框框住已经分布好的器件布局

选中所有（Ctrl+A），然后在菜单栏中选择

designe->Board Shape->Define from selected objects进行版图裁剪。

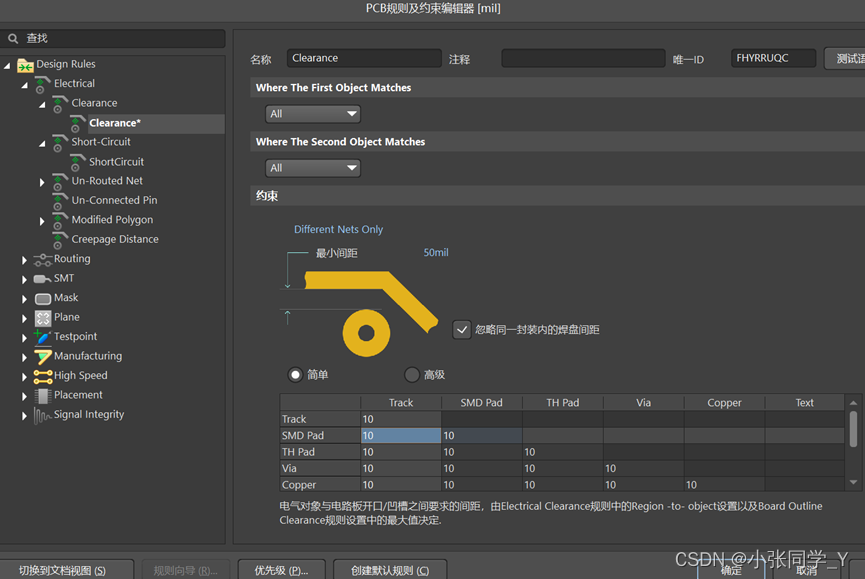

元器件间距设置（10mil=0.254mm）+布线宽度设置（）

13.两层板之间如何进行联系？

Via---过孔

可以通过添加过孔进行跳线àbottom layer和top layer之间的沟通

14.PCB布局和连线后应该如何处理？具体怎么操作？

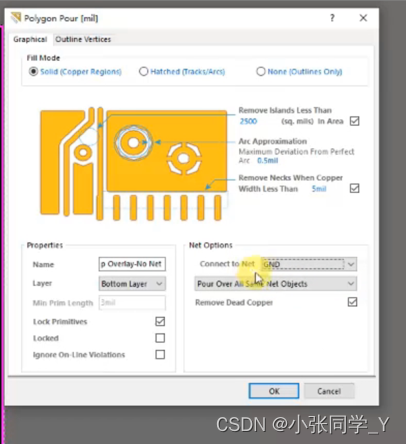

进行覆铜操作，采用共地覆铜；

进行覆铜前，需要更改元器件间距设置（0.8mm）

覆完铜后，在改为0.254mm（10mil）

原理图中的器件和pcb中的器件一一对应可以选择菜单栏中的工具à选中“交叉选择模式”

其中快捷键为Ctrl+Shift+X
