工作：汇川程序框架整理

一、轴

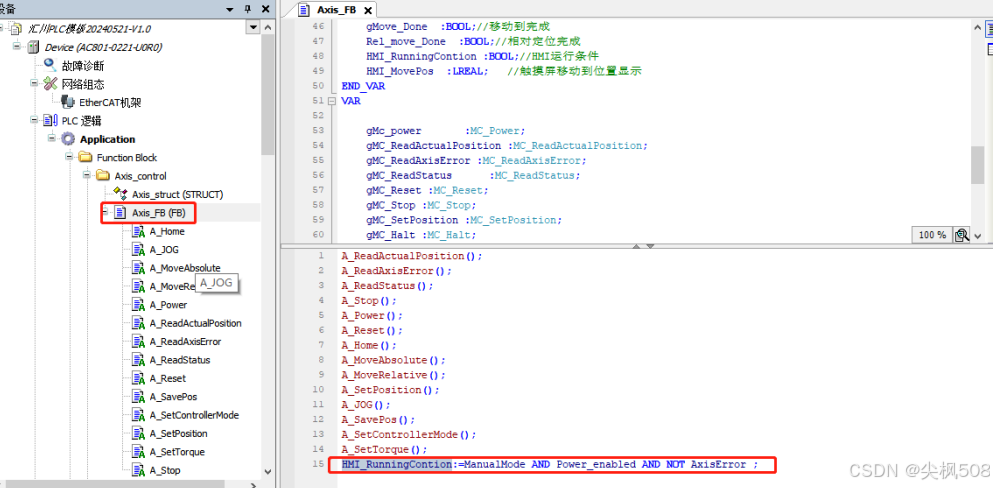

1. 轴控代码如何创建并让其执行？

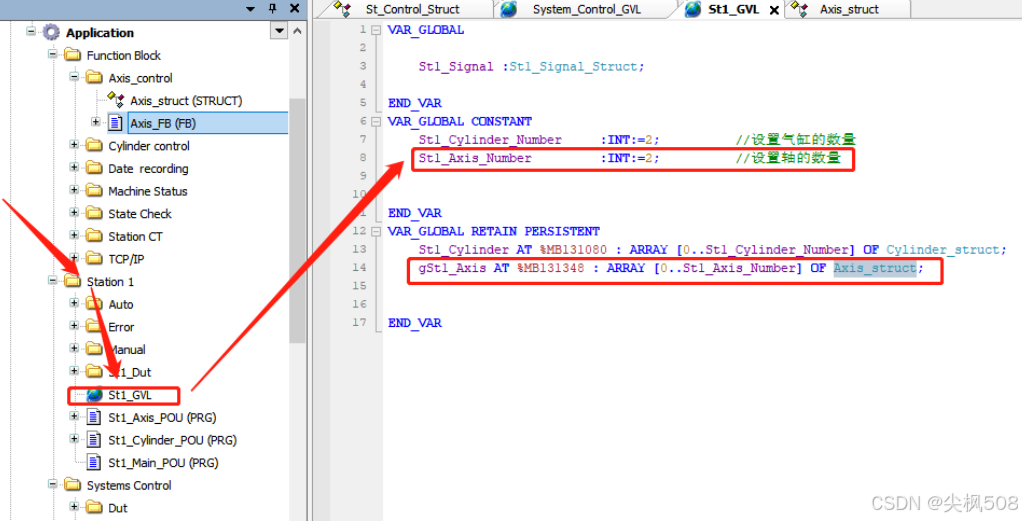

（1）设定工位的轴数量和要使用的轴引脚

在这里插入图片描述

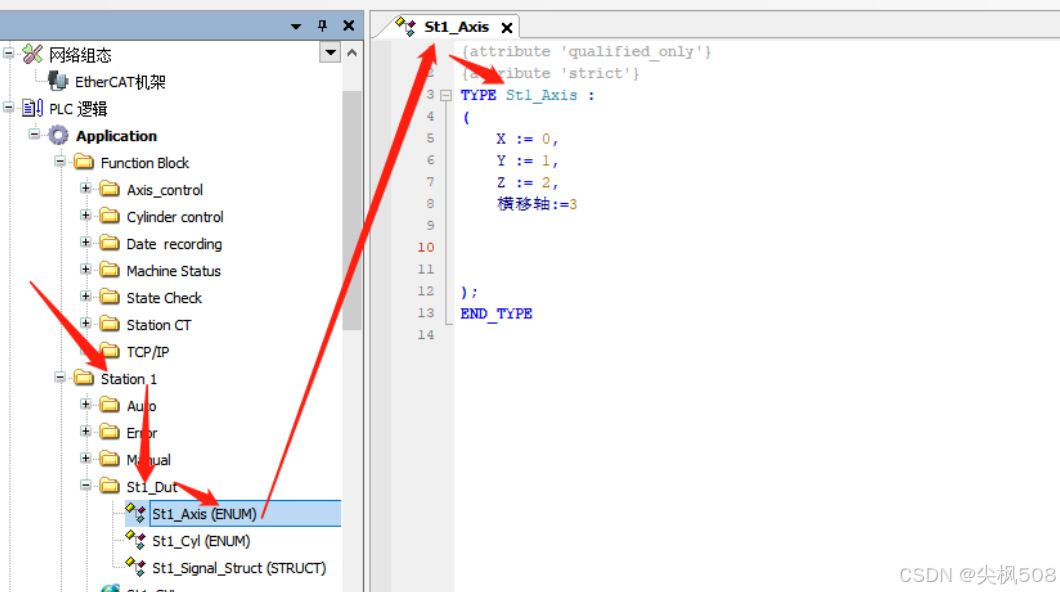

（2）通过将功能块FB实例出工位所有要用的轴

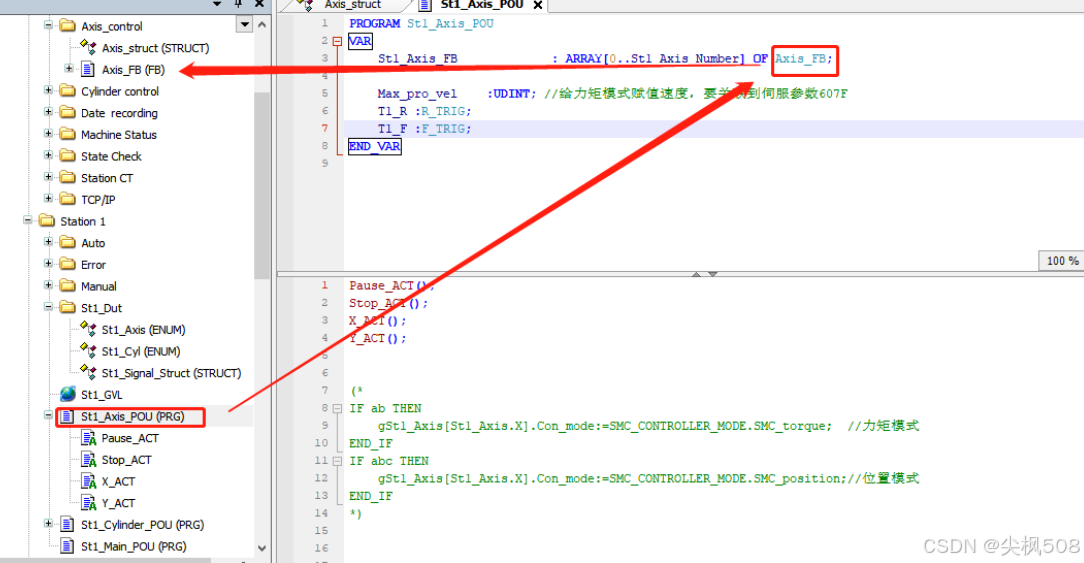

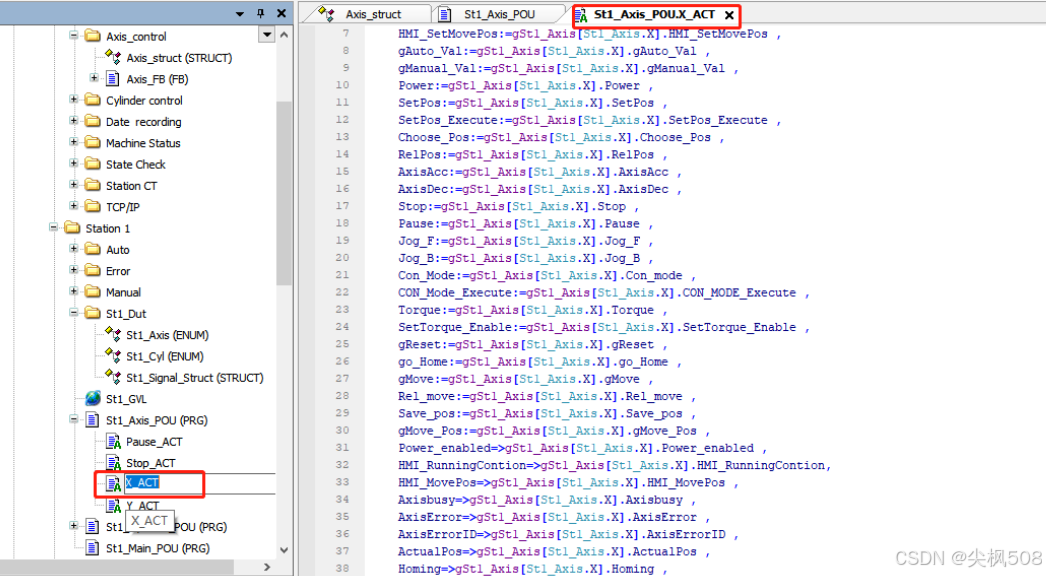

分别是从0-轴N，St1_Axis_Number[0]-St1_Axis_Number[N]
在这里插入图片描述

（3）配置轴引脚

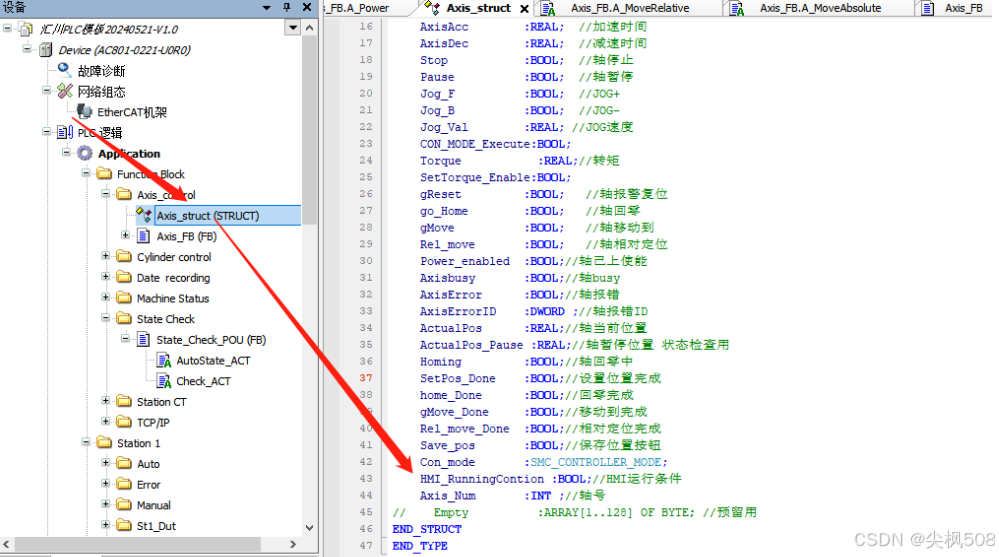

在这里插入图片描述

（4）轴暂停配置

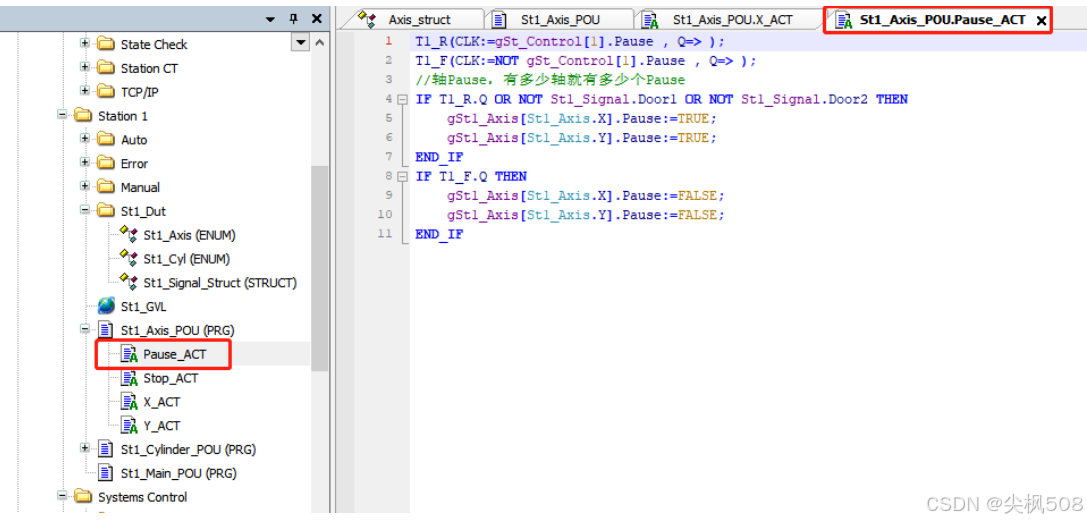

在这里插入图片描述

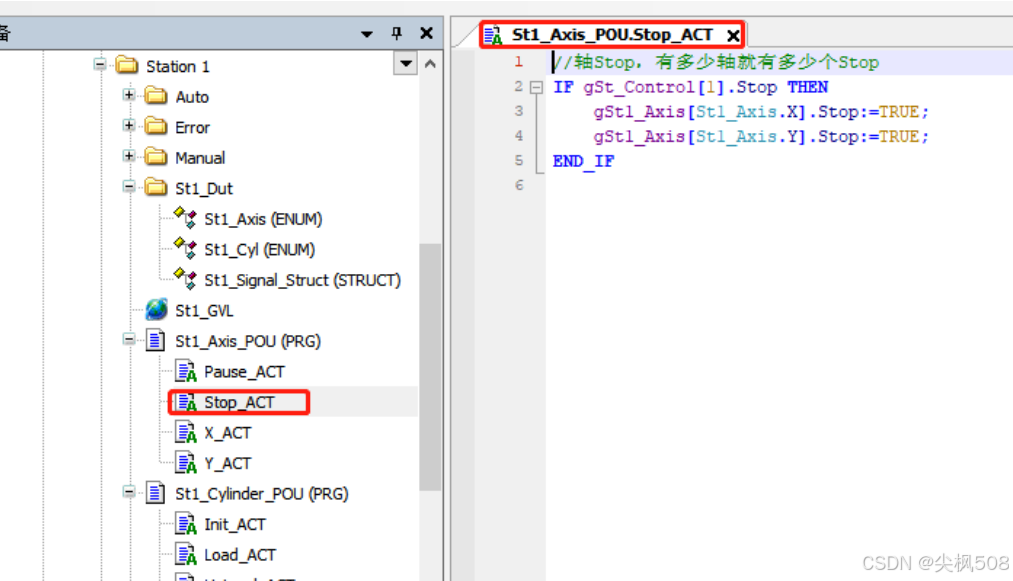

（5）轴停止配置

在这里插入图片描述

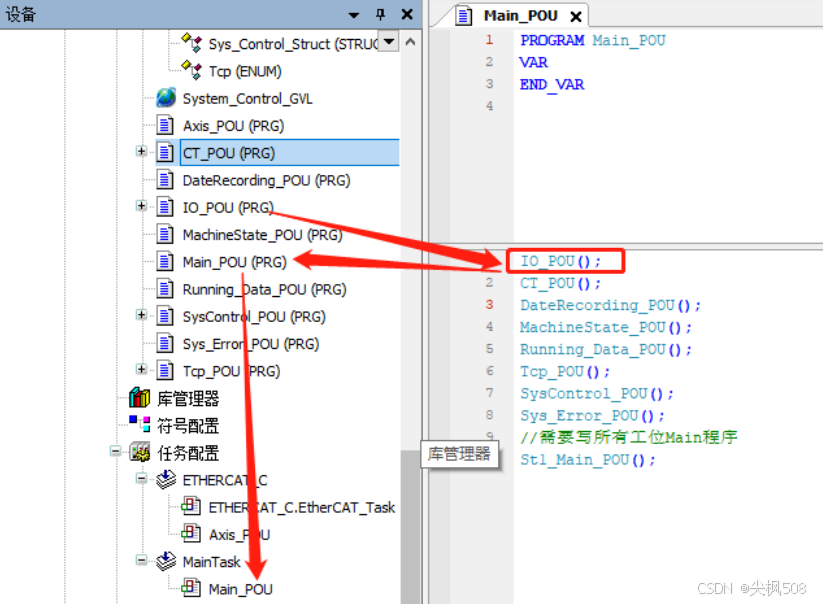

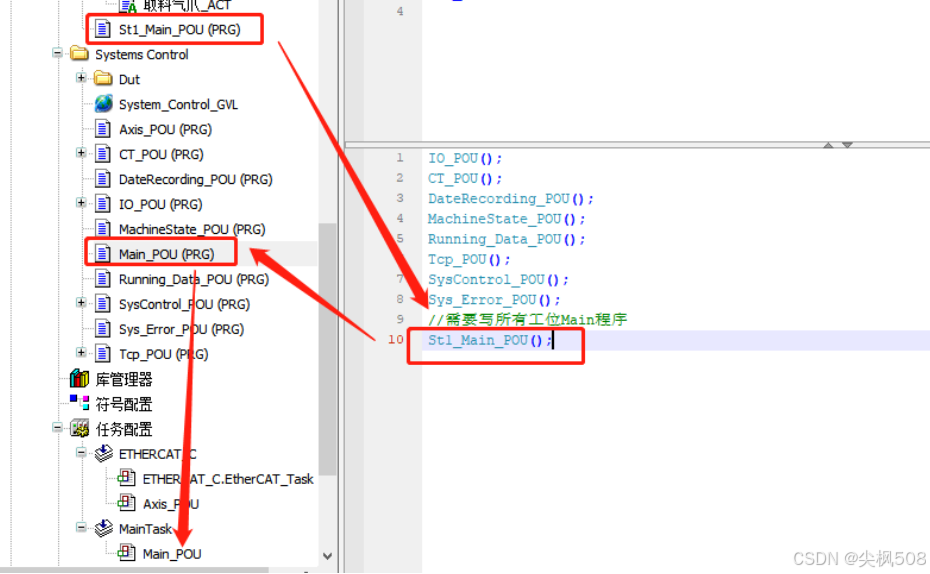

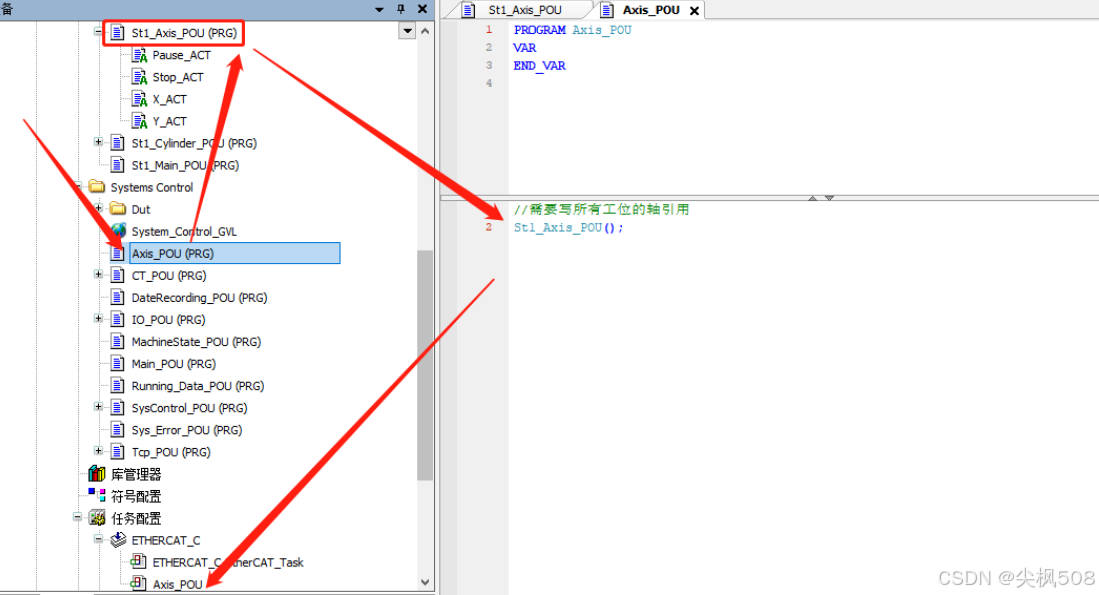

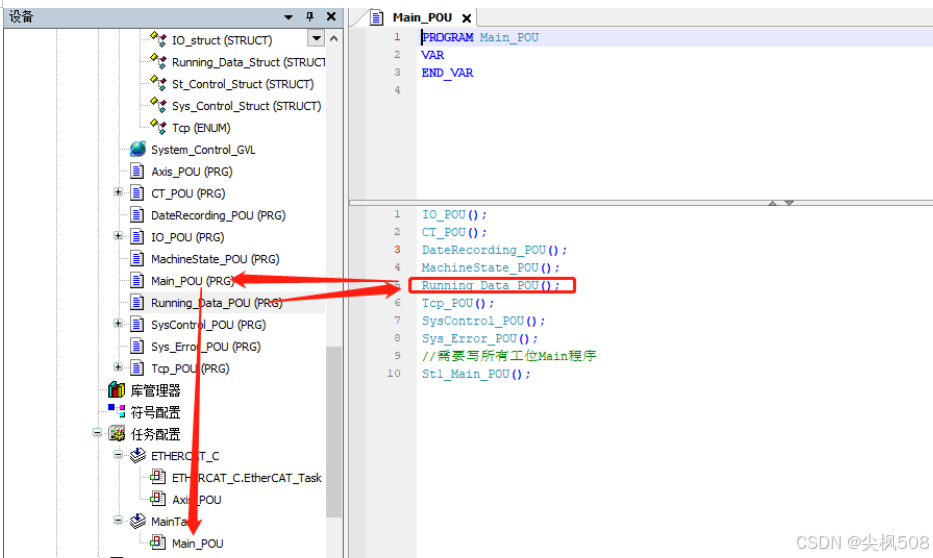

（6）将实例的轴代码文件放在任务里运行

在这里插入图片描述

（7）在对应工位将轴名字与其轴关联起来

在这里插入图片描述

2. 轴在HMI中如何实现变量输入控制

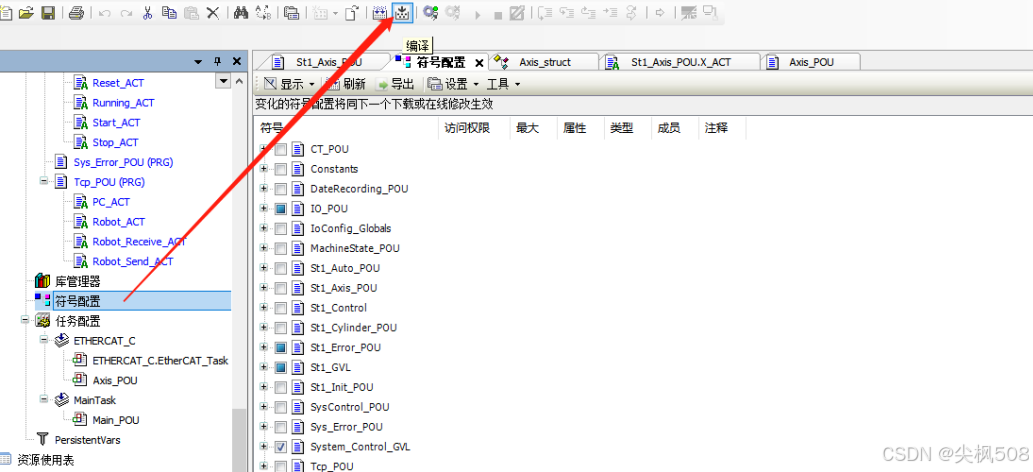

（1）将程序标签导出到工程文件夹

在这里插入图片描述

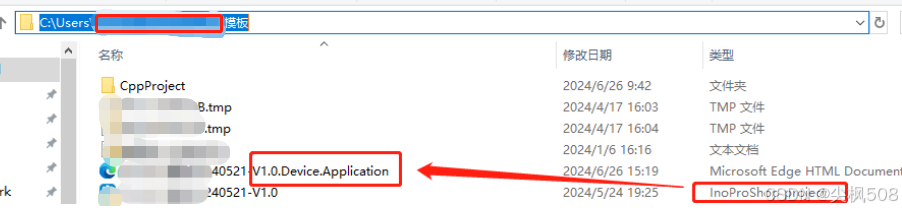

会默认导出到工程文件夹，Project 的储存路径下即可找到*.xml
在这里插入图片描述

.Device.Application就是准备要导入到HMI的变量符号文件

（2）HMI新增设备

在这里插入图片描述

（3）HMI设备导入符号变量

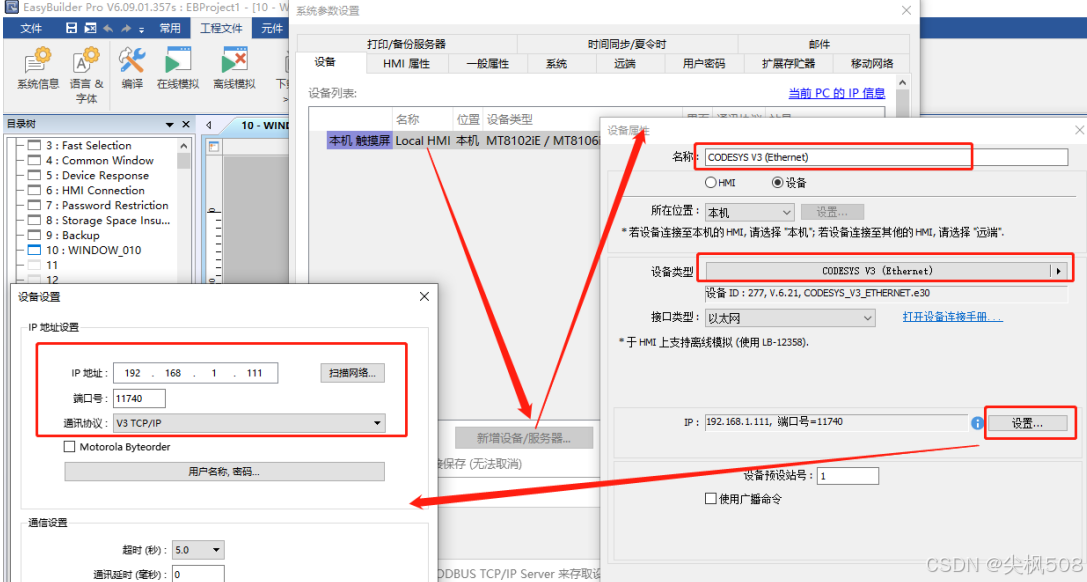

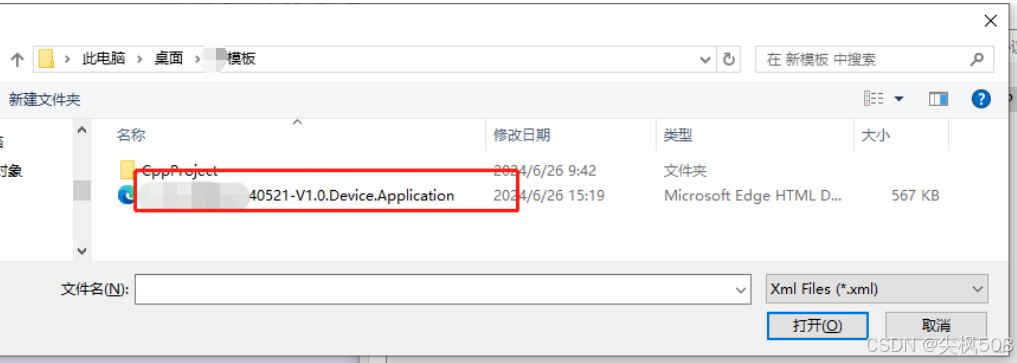

在这里插入图片描述

可以选“一个字显示一个字符”，也可以选“一个字显示两个字符”，只是占用内存不一样
在这里插入图片描述

将之前汇川导出的符号变量文件导入

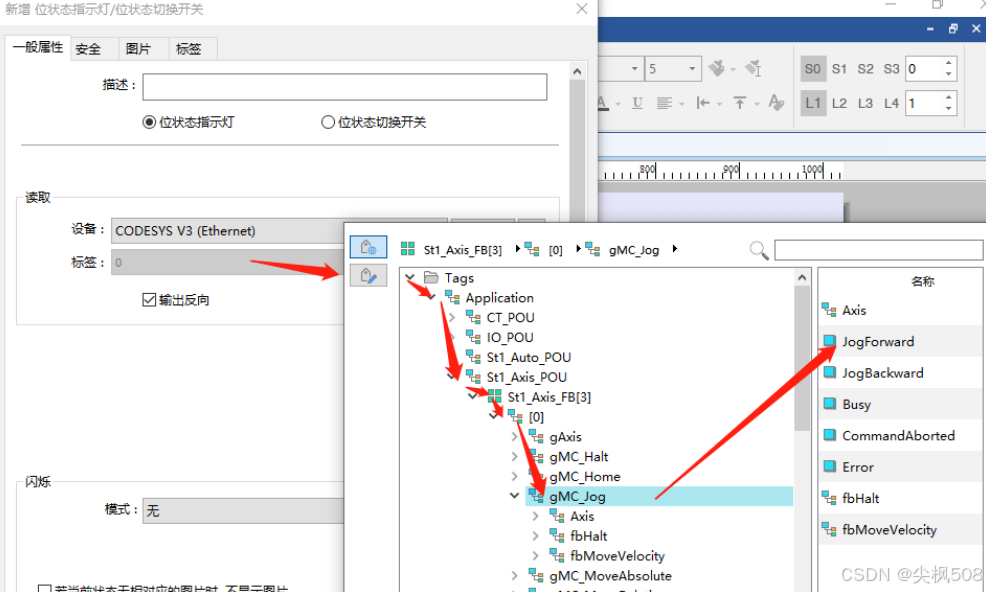

（4）变量与按钮相关联

在这里插入图片描述

（5）将页面设置为模板页面

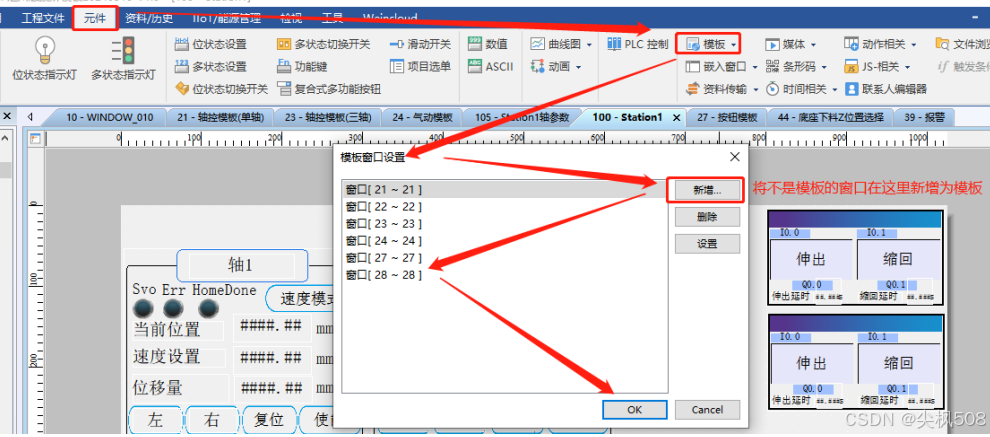

元件–模板窗口（右边三角形下拉）–模板窗口设定–新增–将所需设定窗口设定为模板窗口
在这里插入图片描述

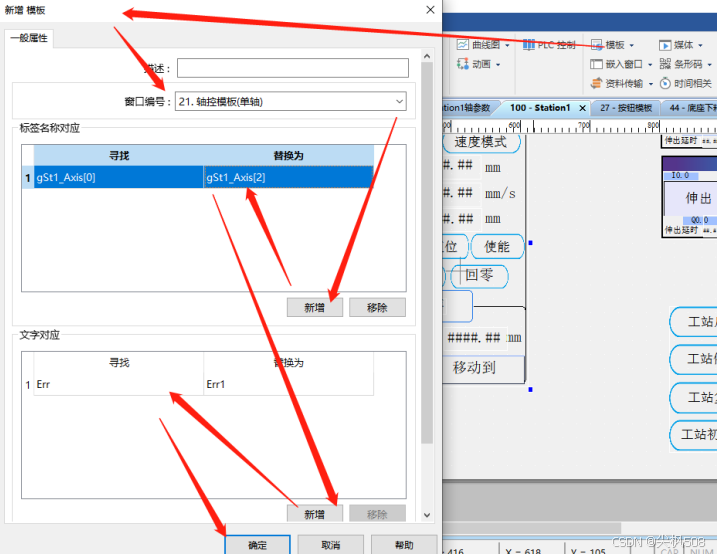

（6）使用Codesys变量标签的轴模板套用

在这里插入图片描述

3. 轴在手动模式中如何控制？

同三菱差不多，只是从具体地址变成数组标签名

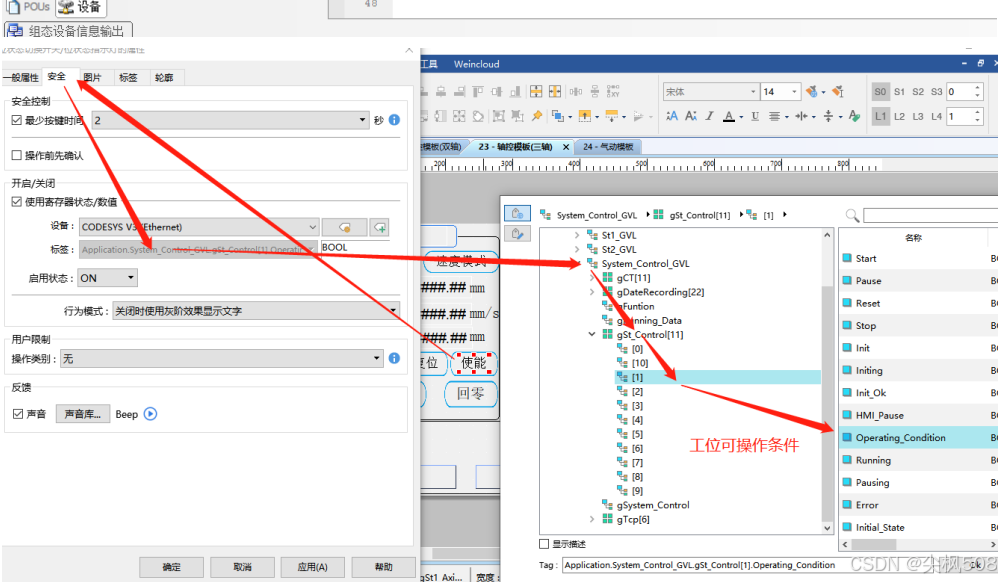

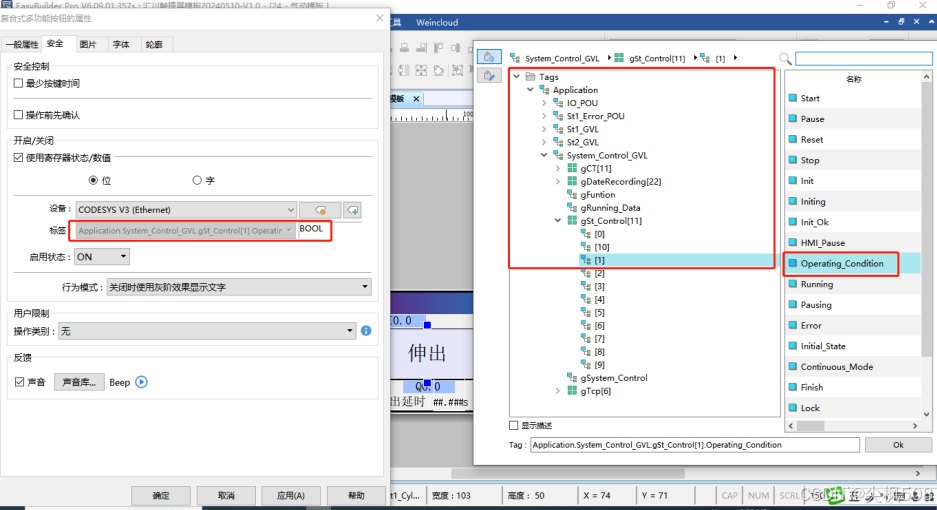

（1）HMI使能等按钮的使用的“工位可操作条件”

HMI使能等按钮的使用的“工位可操作条件”
在这里插入图片描述

实例化工站各种信号
在这里插入图片描述

在这里插入图片描述

（2）JOG等按钮的轴运行条件

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

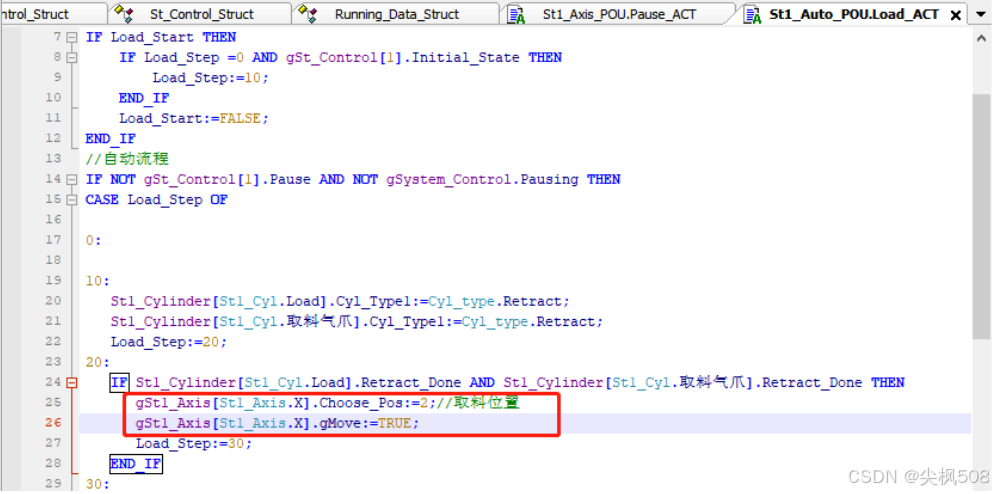

4. 轴在自动模式中如何控制？

和三菱一样
在这里插入图片描述

二、气缸

1. 气缸如何创建并让其运行？

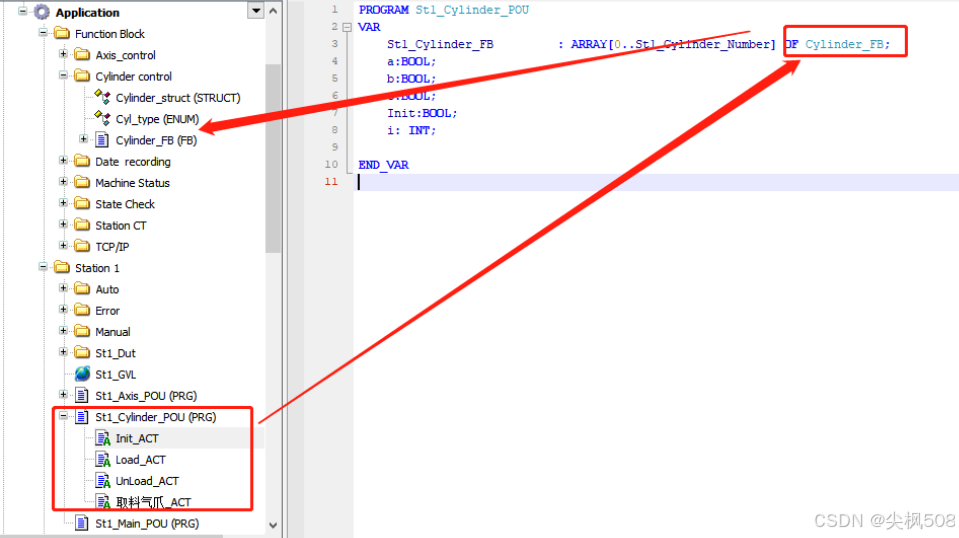

（1）将工位所需的气缸实例出来

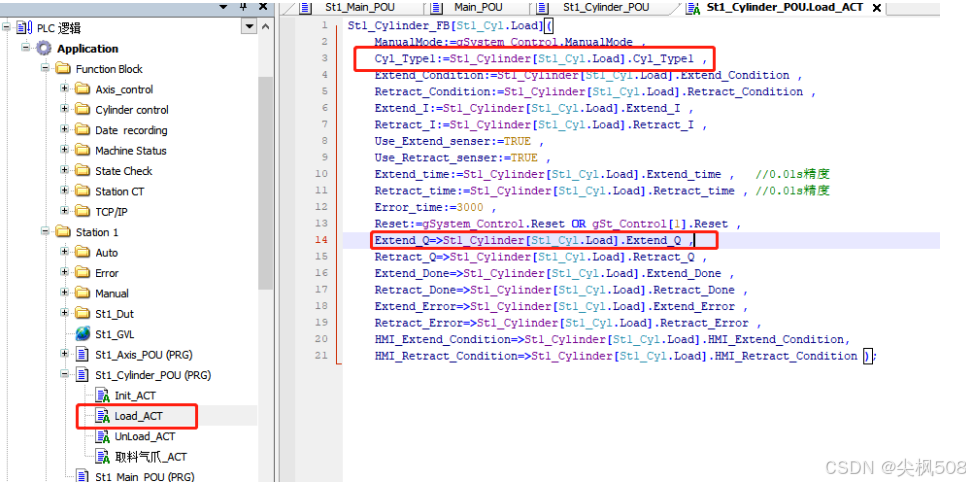

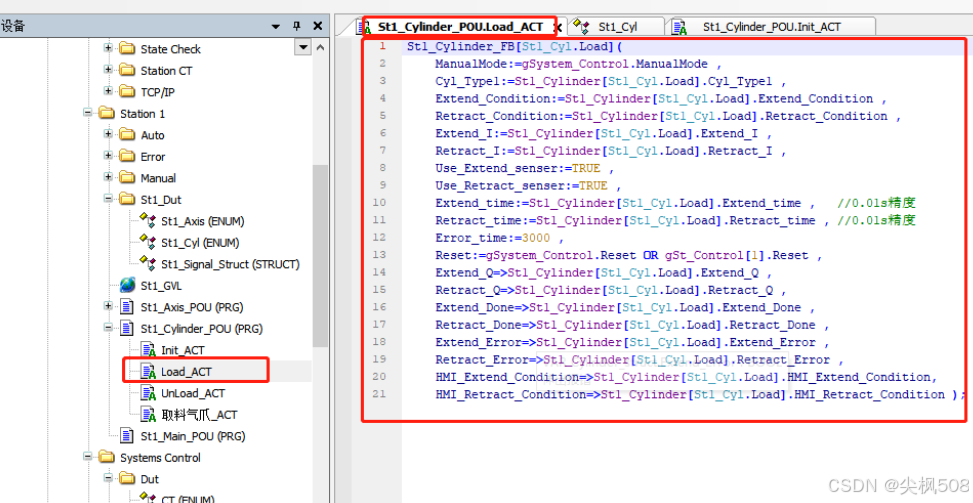

在这里插入图片描述

（2）将气缸名字与气缸号对应起来

在这里插入图片描述

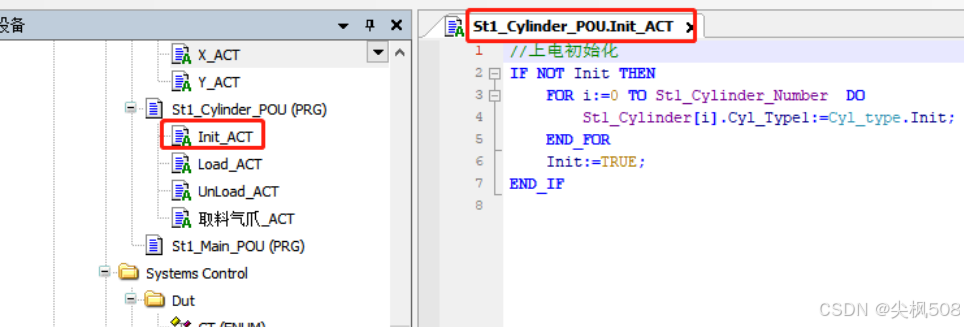

（3）配置气缸引脚

在这里插入图片描述

（4）将气缸状态上电初始化

在这里插入图片描述

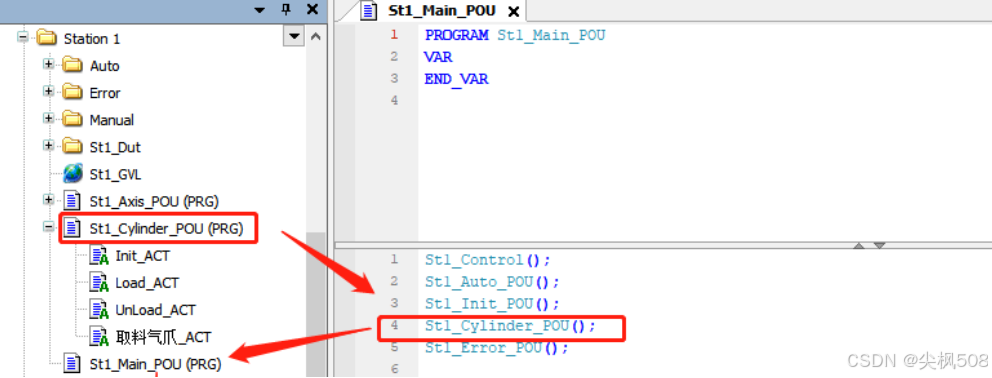

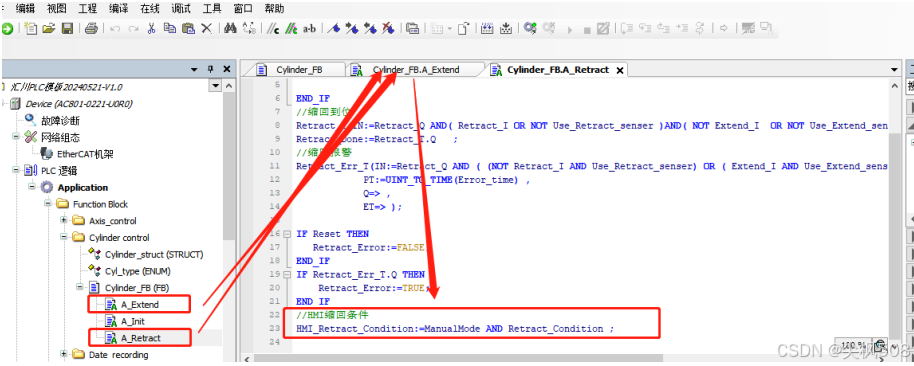

（5）如何将气缸代码文件放任务里运行起来

在这里插入图片描述

在这里插入图片描述

2. 气缸在HMI中如何实现变量输入控制

和三菱一样，只是这里是用标签引脚放进去

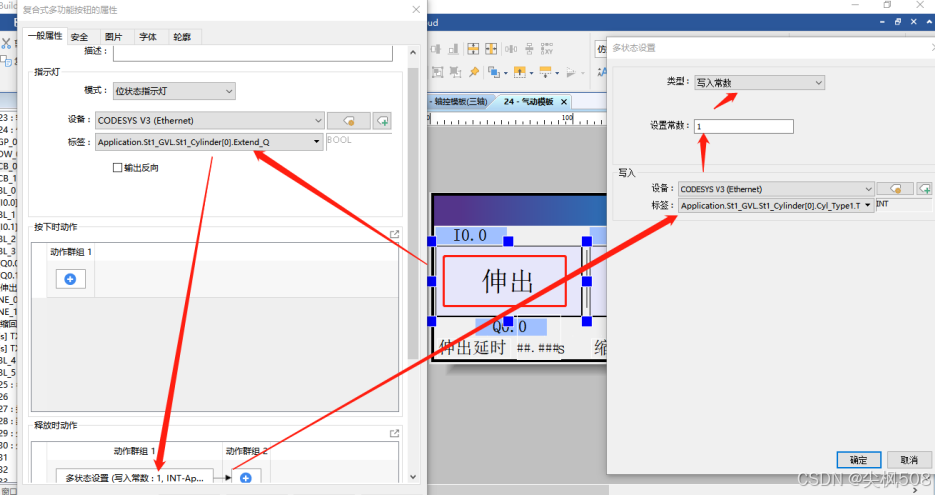

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

3.气缸在手动模式中控制？

在这里插入图片描述
在这里插入图片描述

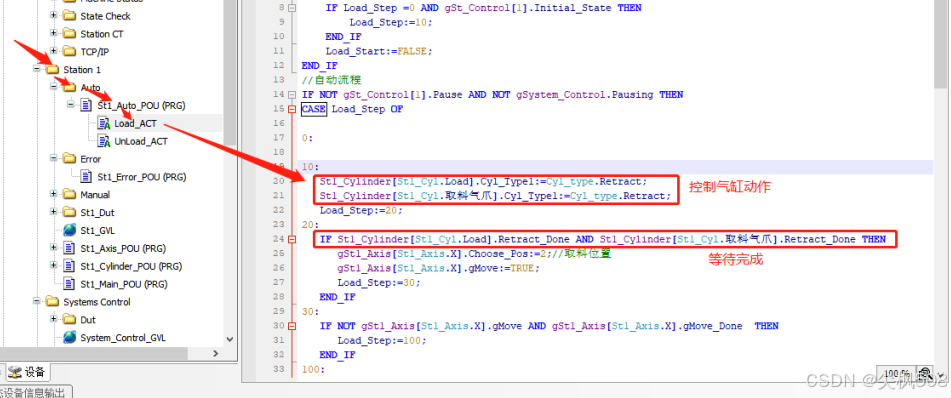

4. 气缸在自动模式中控制？

和三菱基本一样
在这里插入图片描述

三、TCP设备

1. TCP功能接口如何创建？

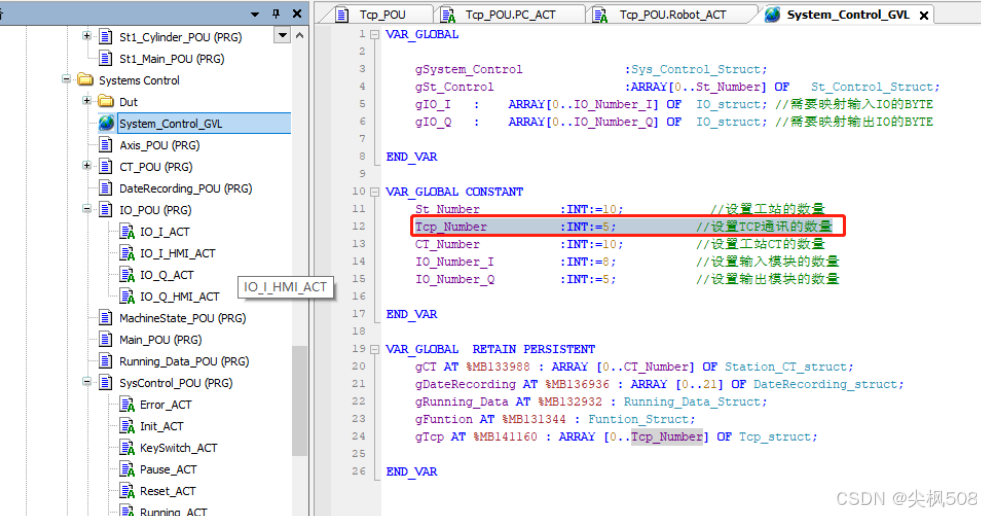

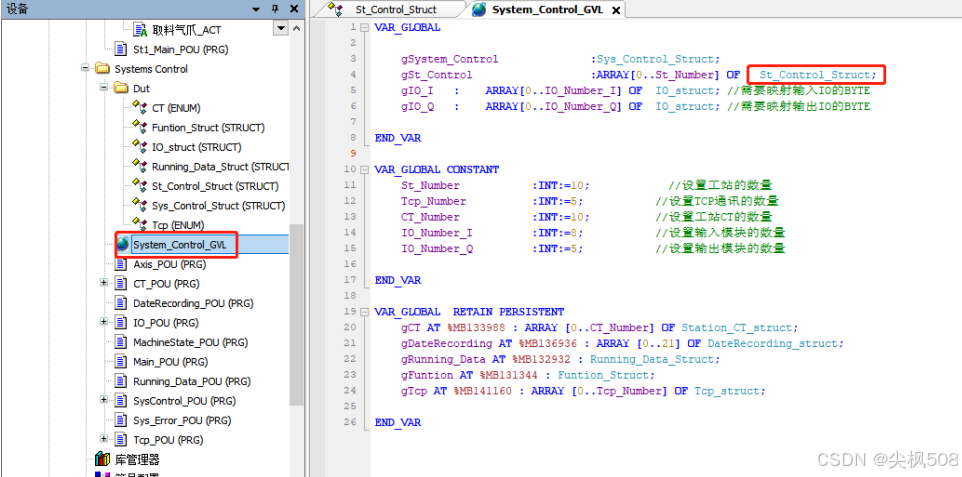

（1）在系统变量定义TCP数量

在这里插入图片描述

（2）结构化TCP设备名字与变量值

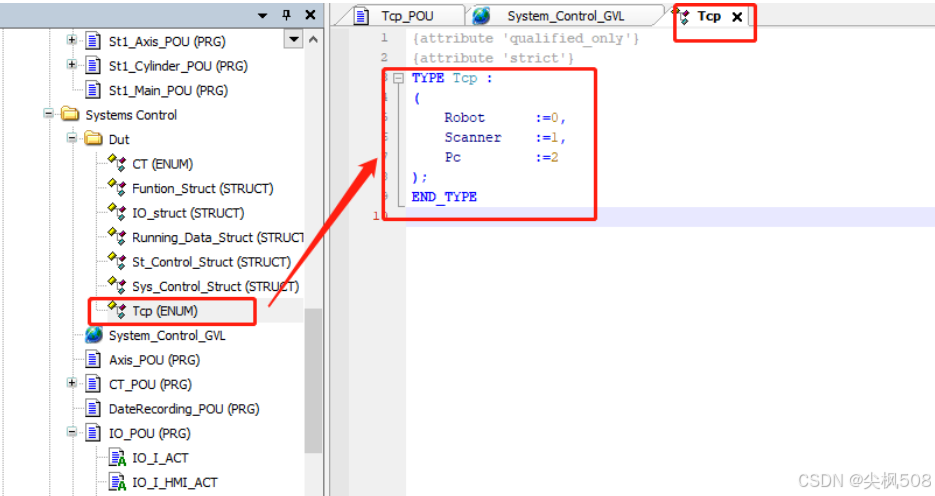

在这里插入图片描述

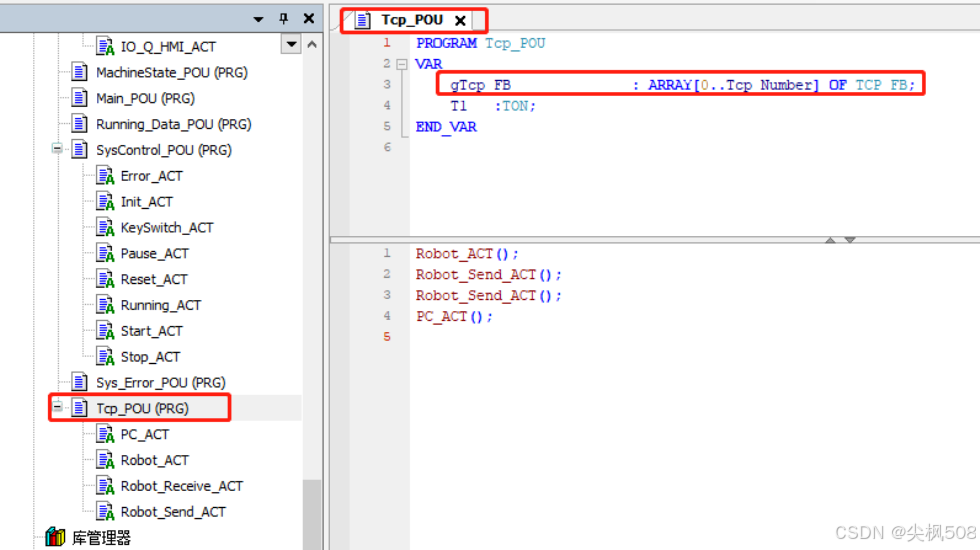

（3）实例TCP功能块

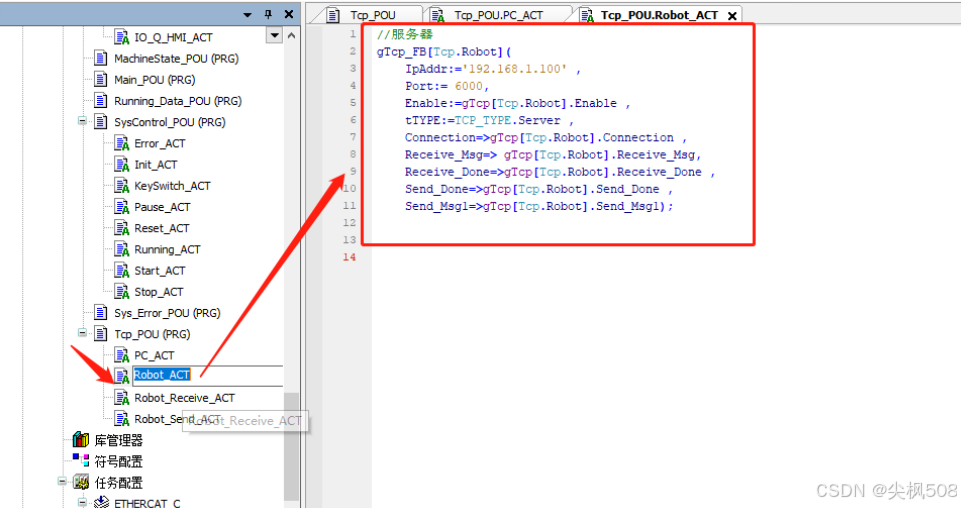

在这里插入图片描述

（4）功能块引脚配置

在这里插入图片描述

（5）收到编号与HMI界面字符信息显示对应

在这里插入图片描述

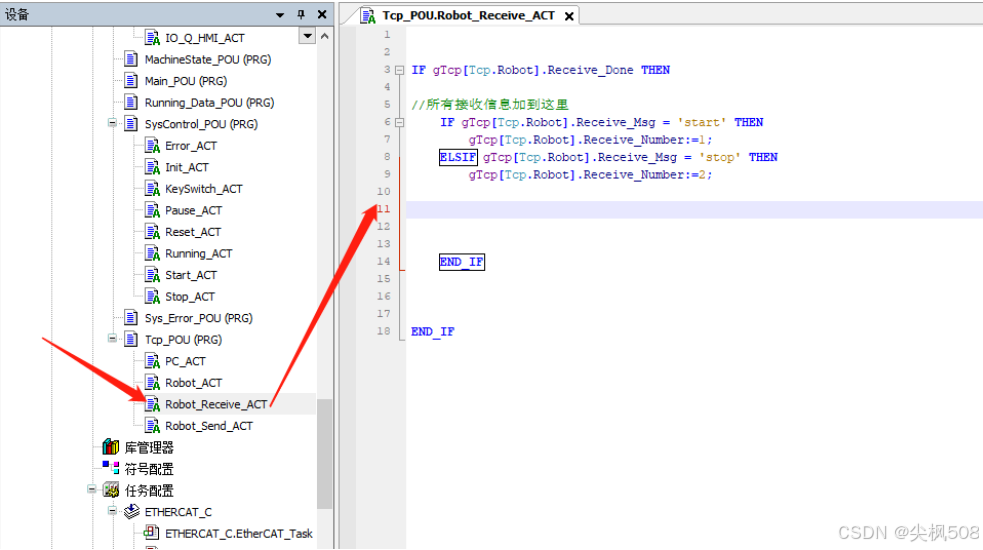

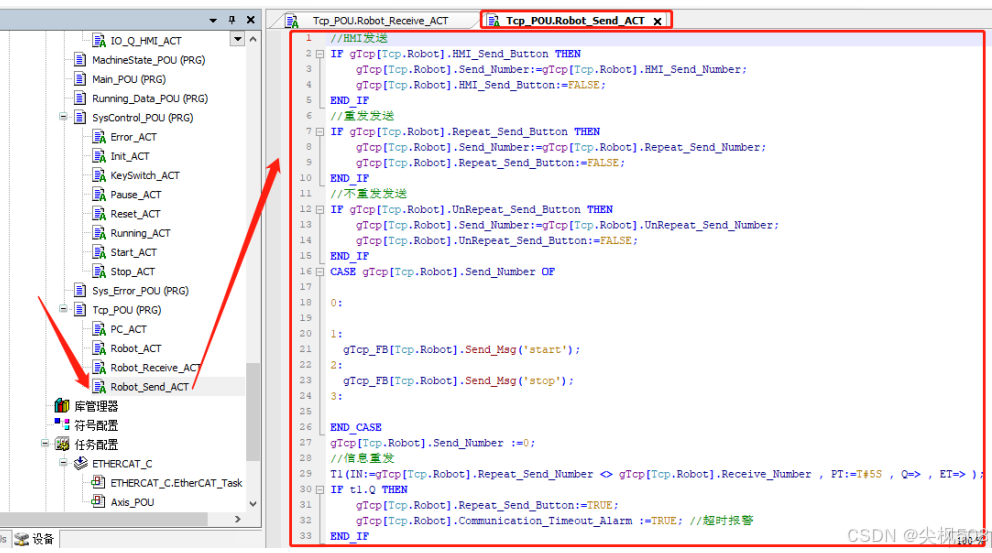

（6）机器人发送与重发处理

在这里插入图片描述

（7）将TCP代码放入任务中执行？

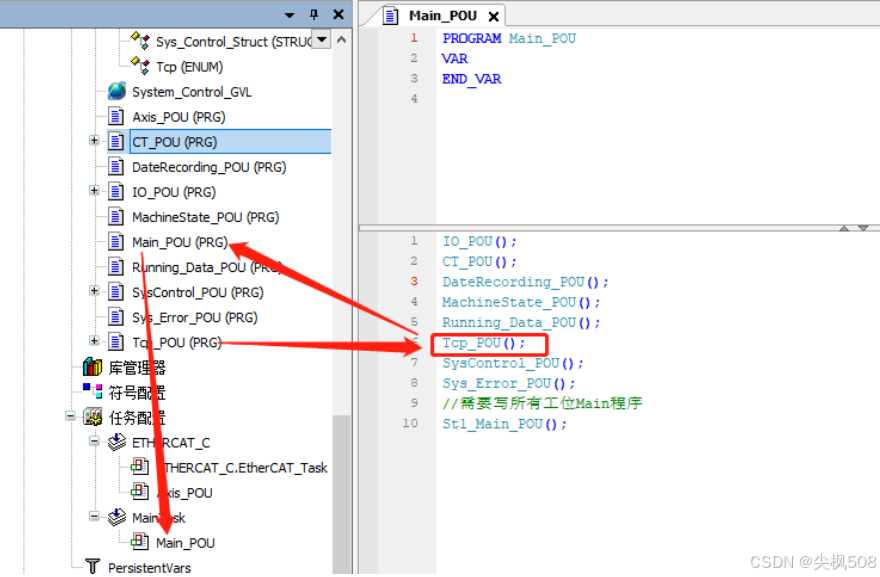

在这里插入图片描述

2. TCP连接的机器人在手动模式中控制？

和三菱基本一样的

3. TCP连接的机器人在自动模式中控制？

和三菱基本一样的

四、IO管理

1. 系统之IO功能管理

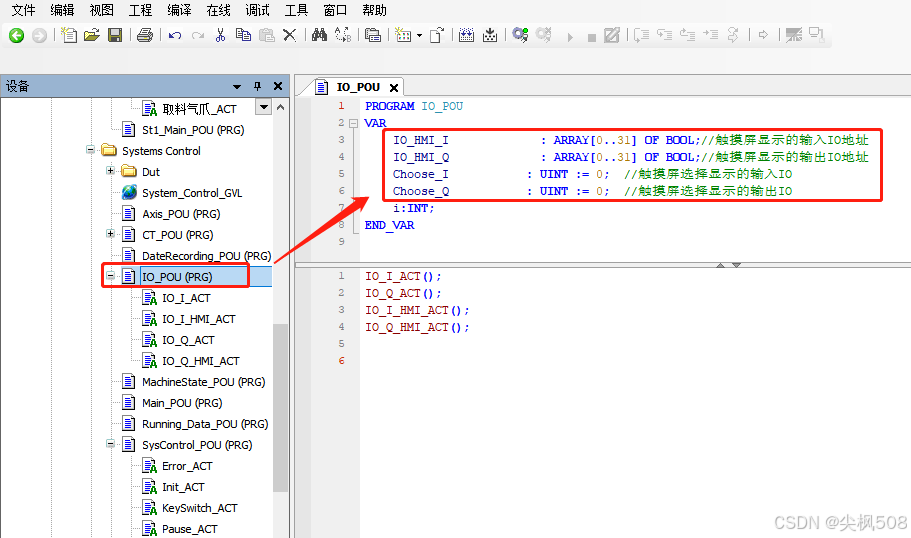

（1）IO字节数结构化元素变量名

在这里插入图片描述

（2）实例化HMI IO变量

在这里插入图片描述

（3）IO表配置

在这里插入图片描述

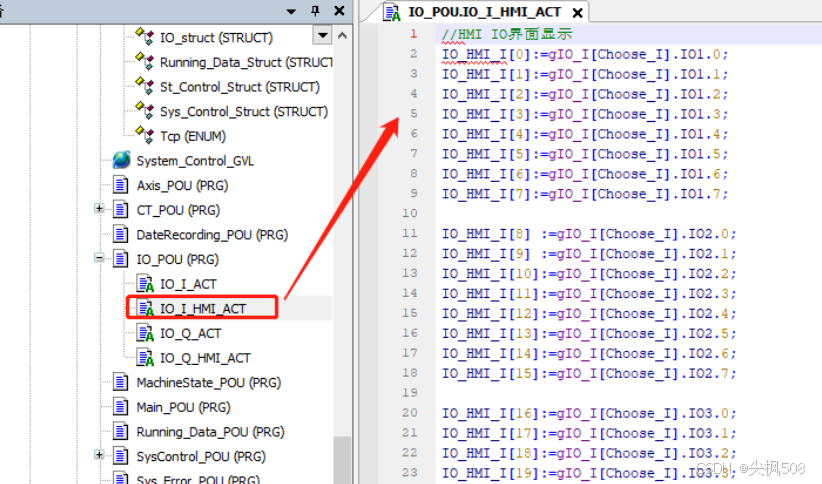

（4）HMI IO监控配置

在这里插入图片描述

（5）IO映射功能代码放入执行任务将IO

在这里插入图片描述

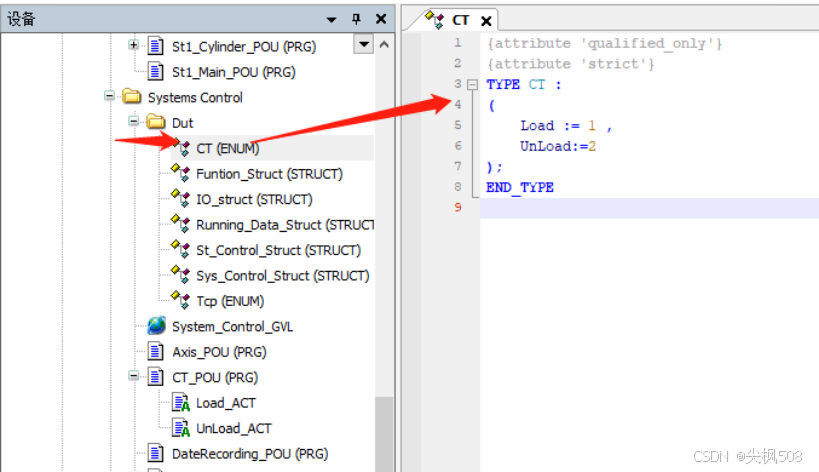

五、系统之CT计算、数据记录、运行数据处理

1. 系统之CT计算功能

（1）结构化CT工站元素

在这里插入图片描述

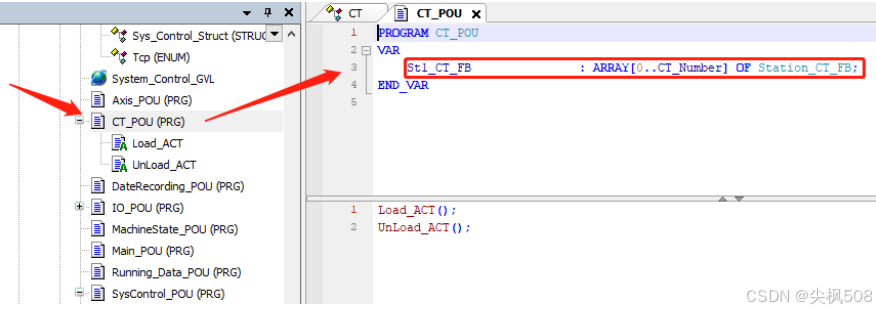

（2）实例化CT功能块

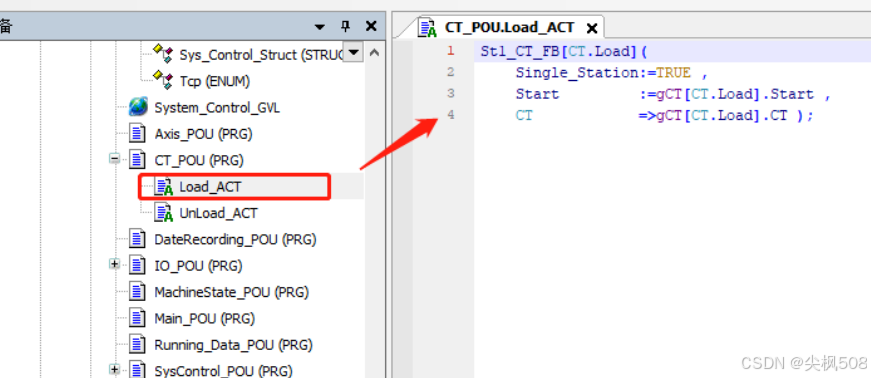

在这里插入图片描述

（3）引脚配置

在这里插入图片描述

（4）将CT代码放入任务中执行？

在这里插入图片描述

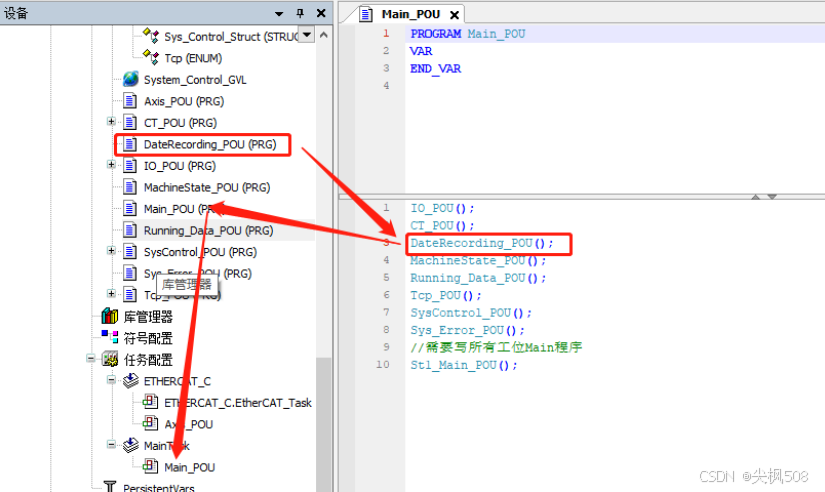

2. 系统之数据记录功能

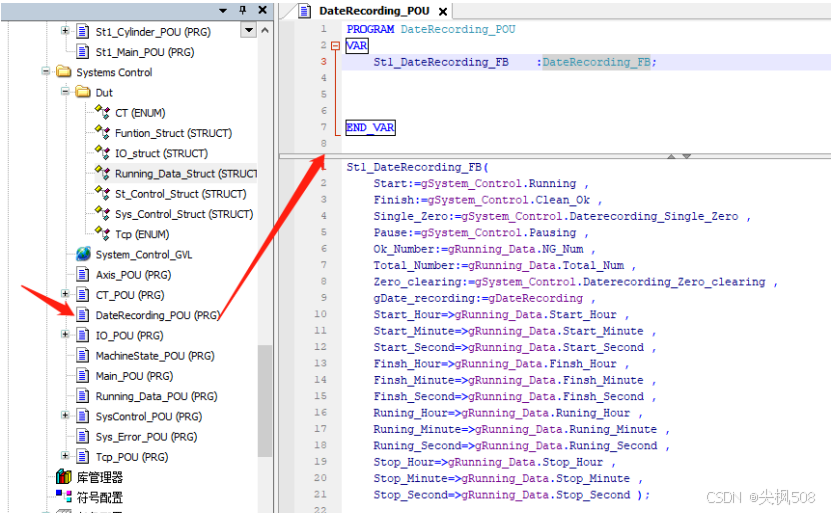

（1）功能块实例化与引脚配置

在这里插入图片描述

（2）将数据记录功能代码放入执行任务

在这里插入图片描述

3. 系统之运行数据处理功能

（1）运行数据结构化元素

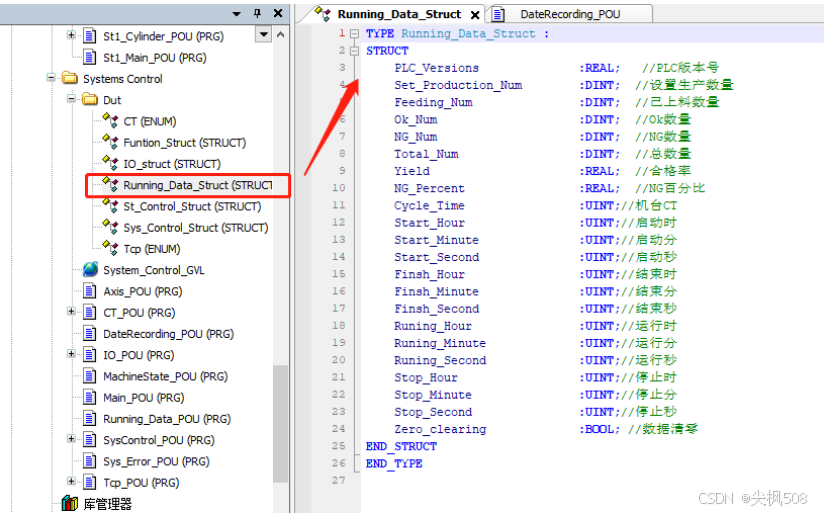

在这里插入图片描述

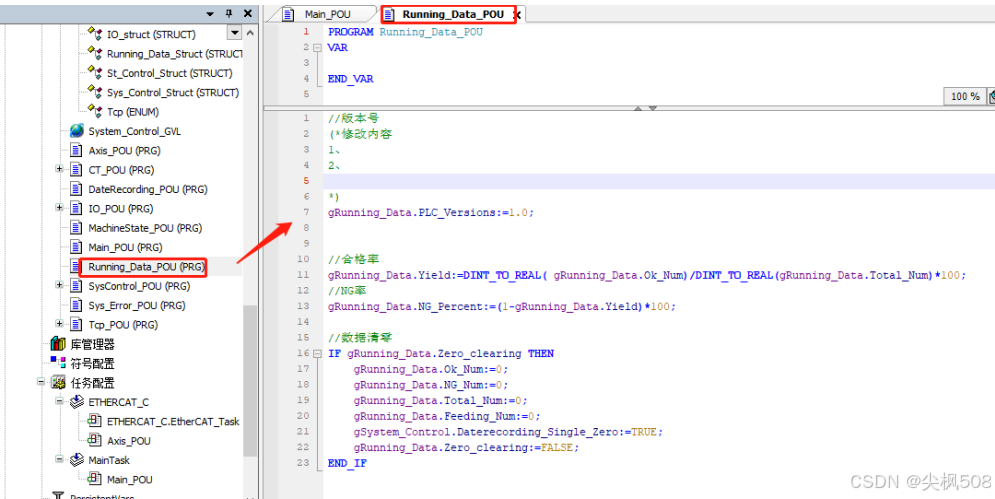

（2）运行数据处理代码编写

在这里插入图片描述

（3）将运行代码放入执行任务

在这里插入图片描述

六、系统整机控制

1. 系统之整机控制功能

（1）整机控制功能结构化元素

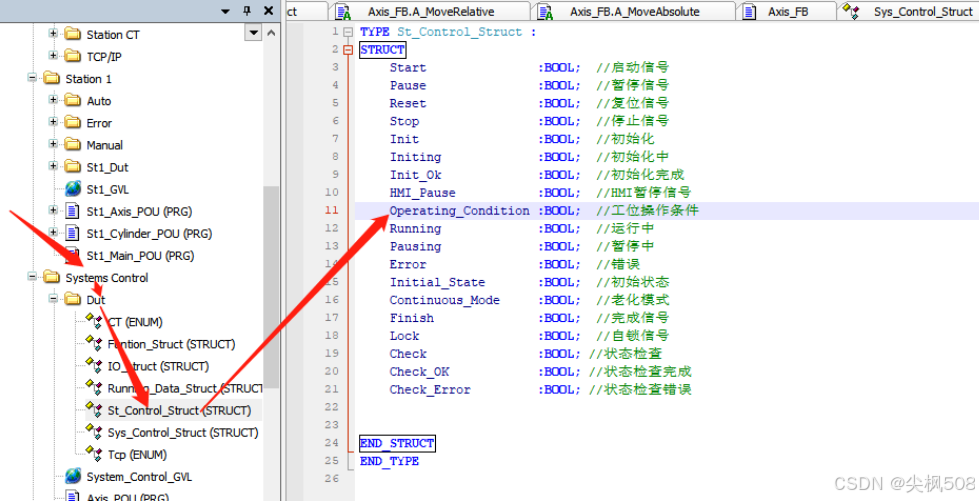

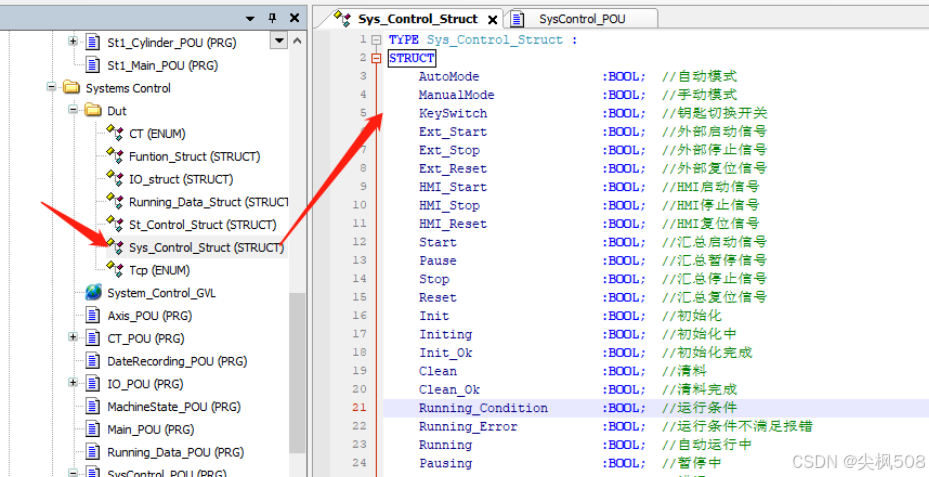

在这里插入图片描述

（2）整机控制功能步号变量定义

在这里插入图片描述

（3）整机控制功能之引脚配置与功能代码编写

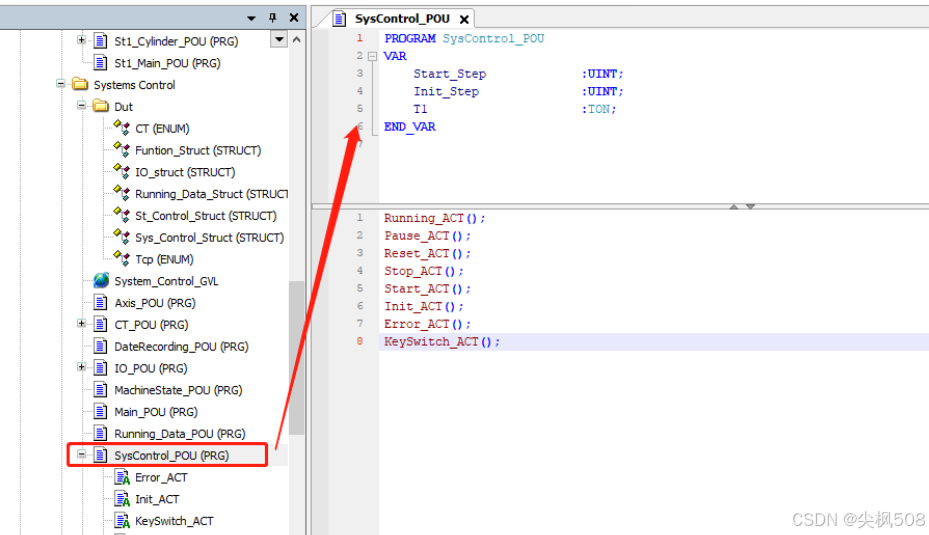

在这里插入图片描述

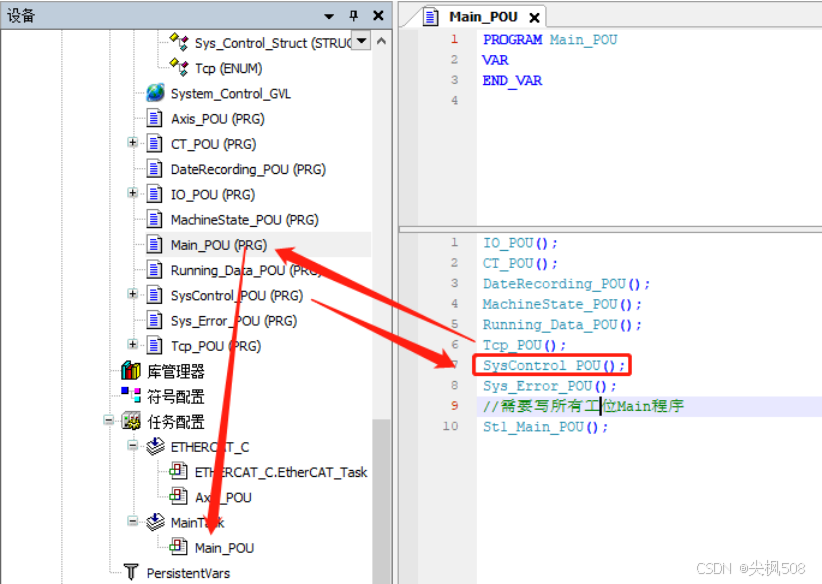

（4）整机控制功能代码放入执行任务中?

在这里插入图片描述

2. 系统之有报警整机响应

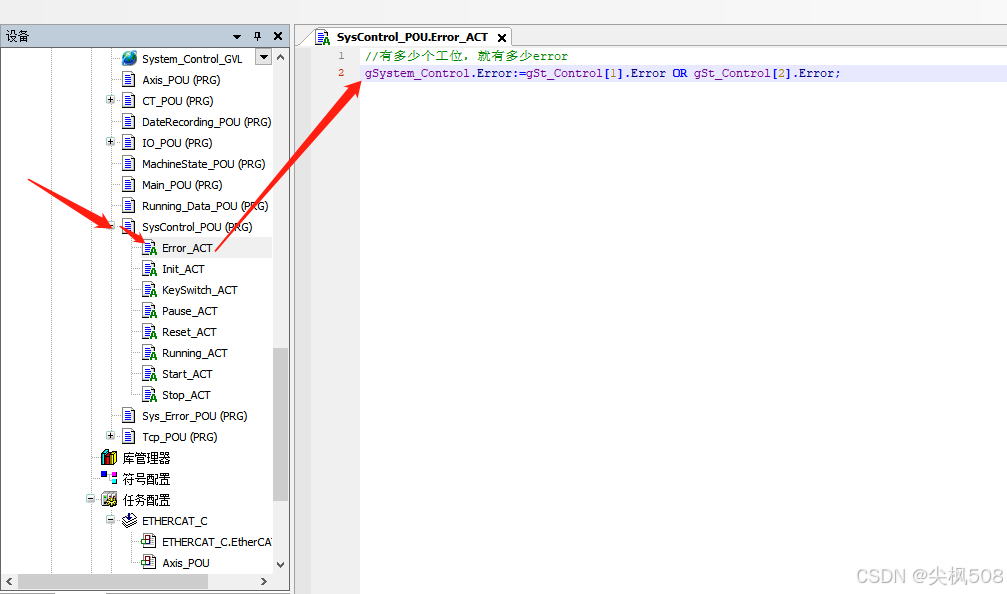

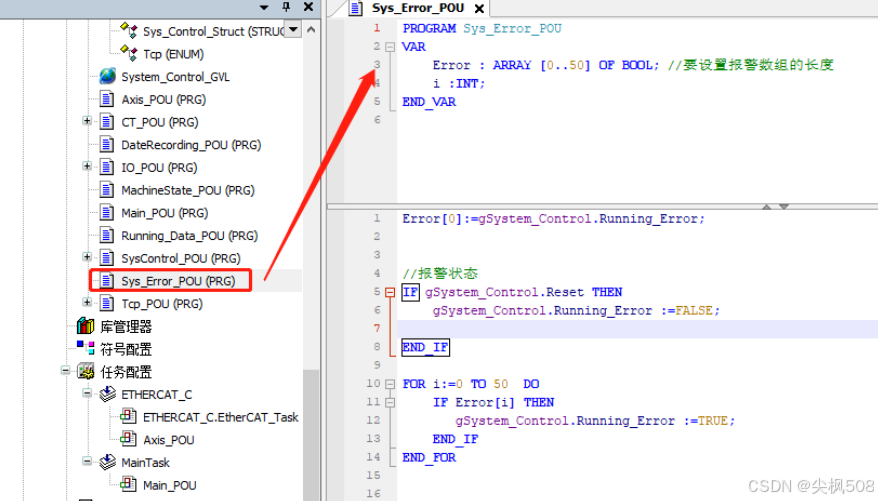

（1）变量名定义与功能代码实现

在这里插入图片描述

（2）将系统报警代码放入执行任务

在这里插入图片描述

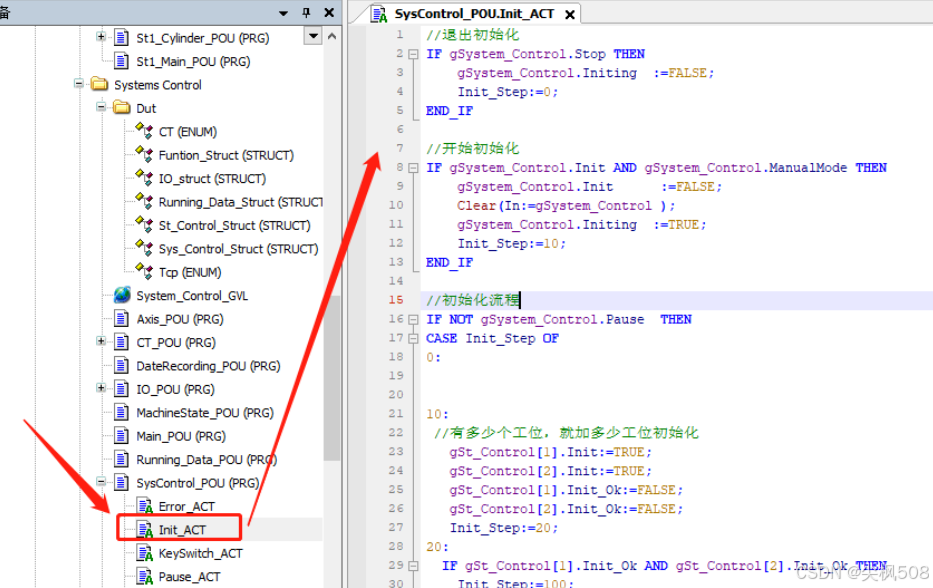

七、如何实现整机一健启停复位

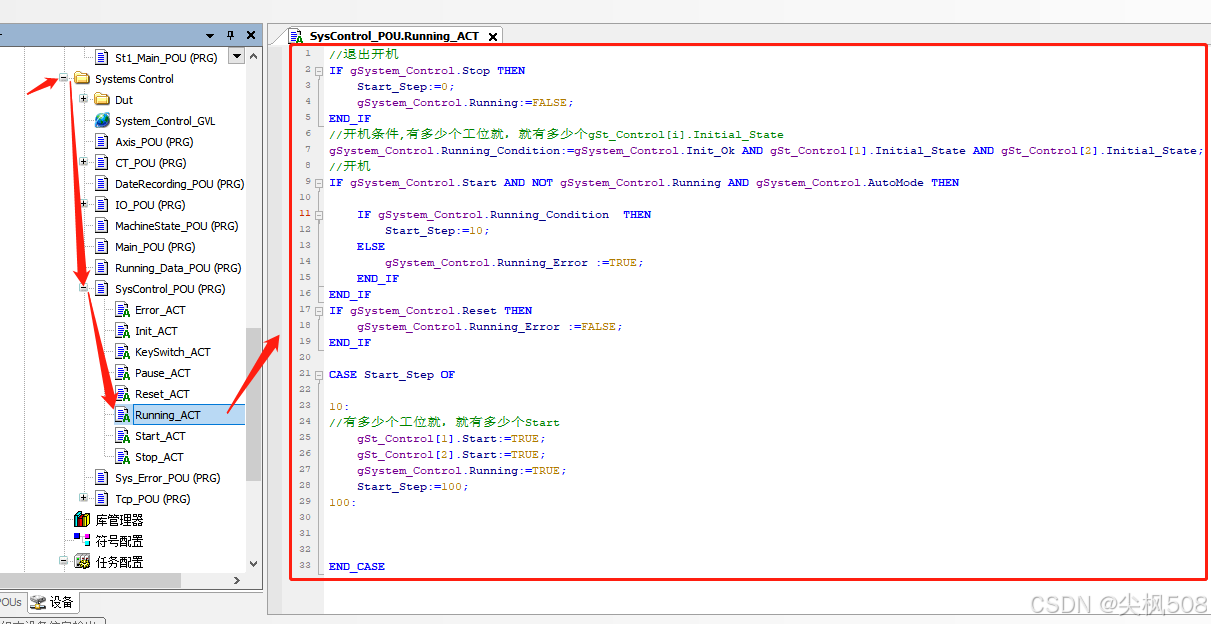

1. 整机一健启动自动

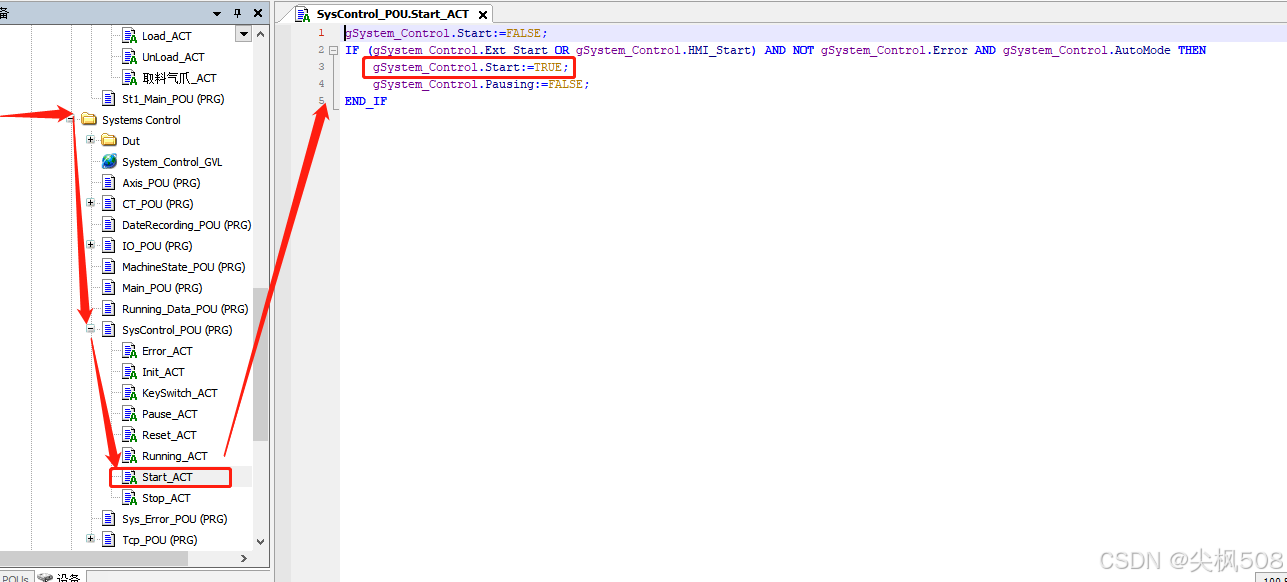

在这里插入图片描述

在这里插入图片描述

2. 整机一键暂停

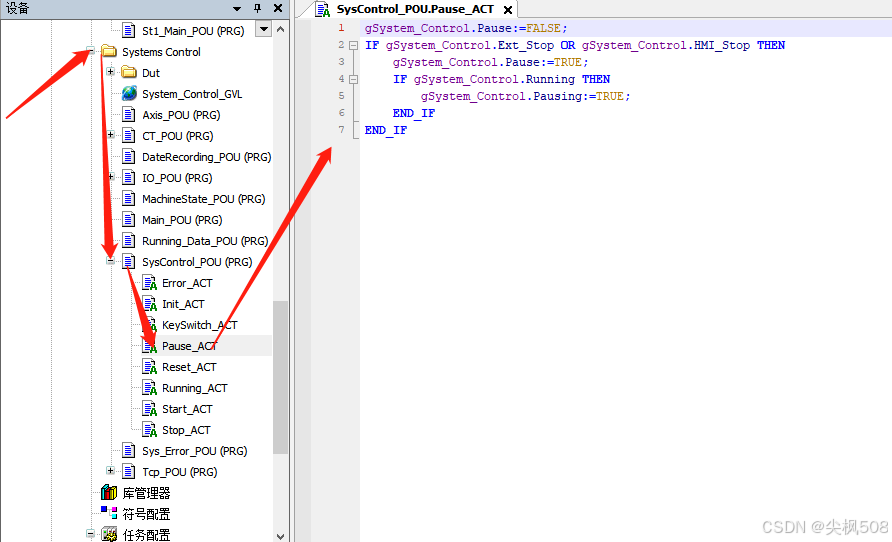

在这里插入图片描述

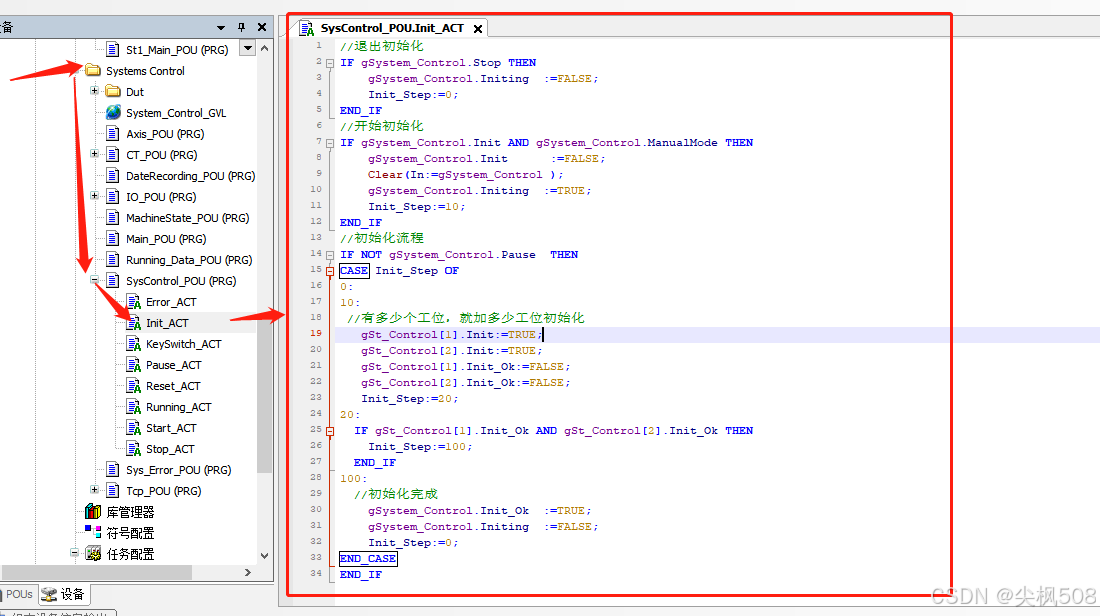

3. 整机一键初始化

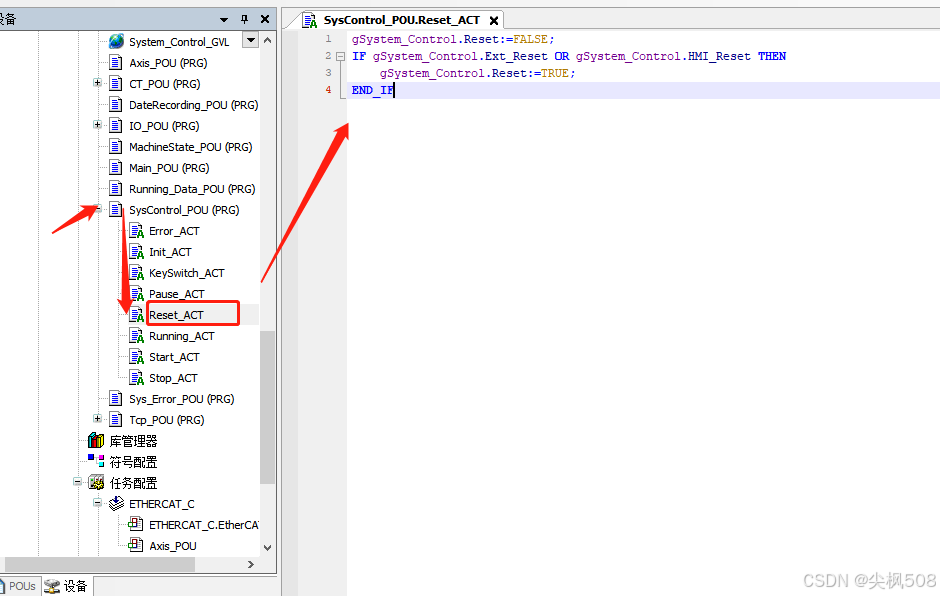

在这里插入图片描述

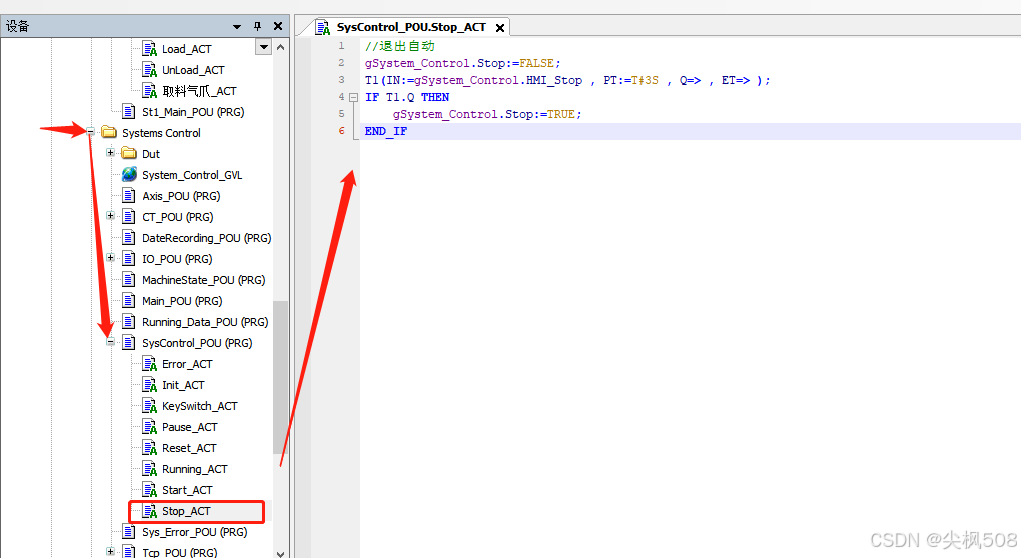

4. 整机退出自动

在这里插入图片描述

5. 系统报警、系统报警清除信号、手自动模式切换

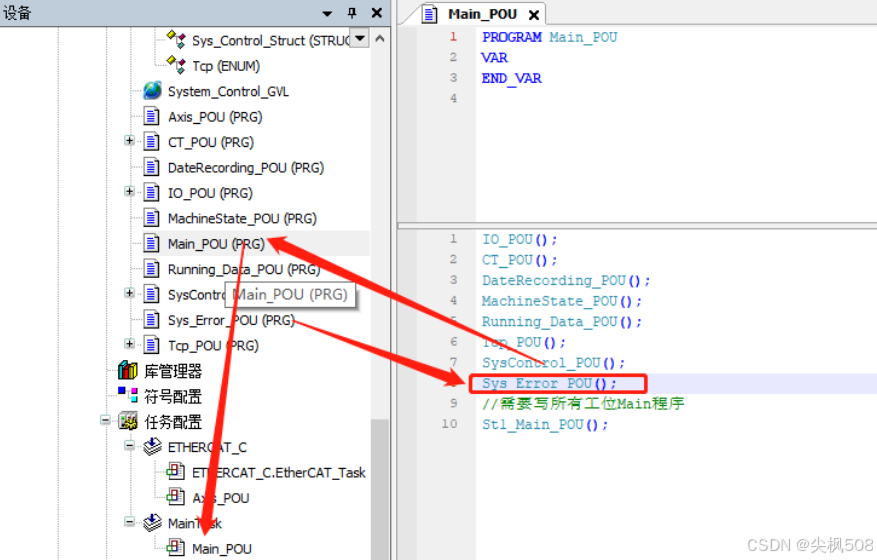

（1）系统报警

在这里插入图片描述

（2）系统报警清除信号

在这里插入图片描述

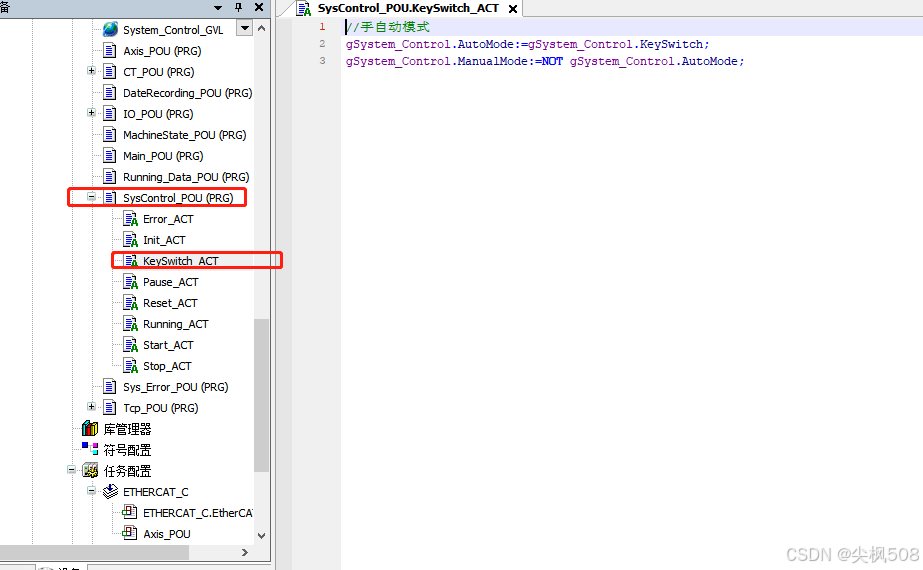

（3）手自动模式切换

在这里插入图片描述
