汇川PLC学习Day5：汇川PLC CNC入门教程（插补学习）

一、CNC轨迹程序文件添加

（一）添加CNC轨迹程序

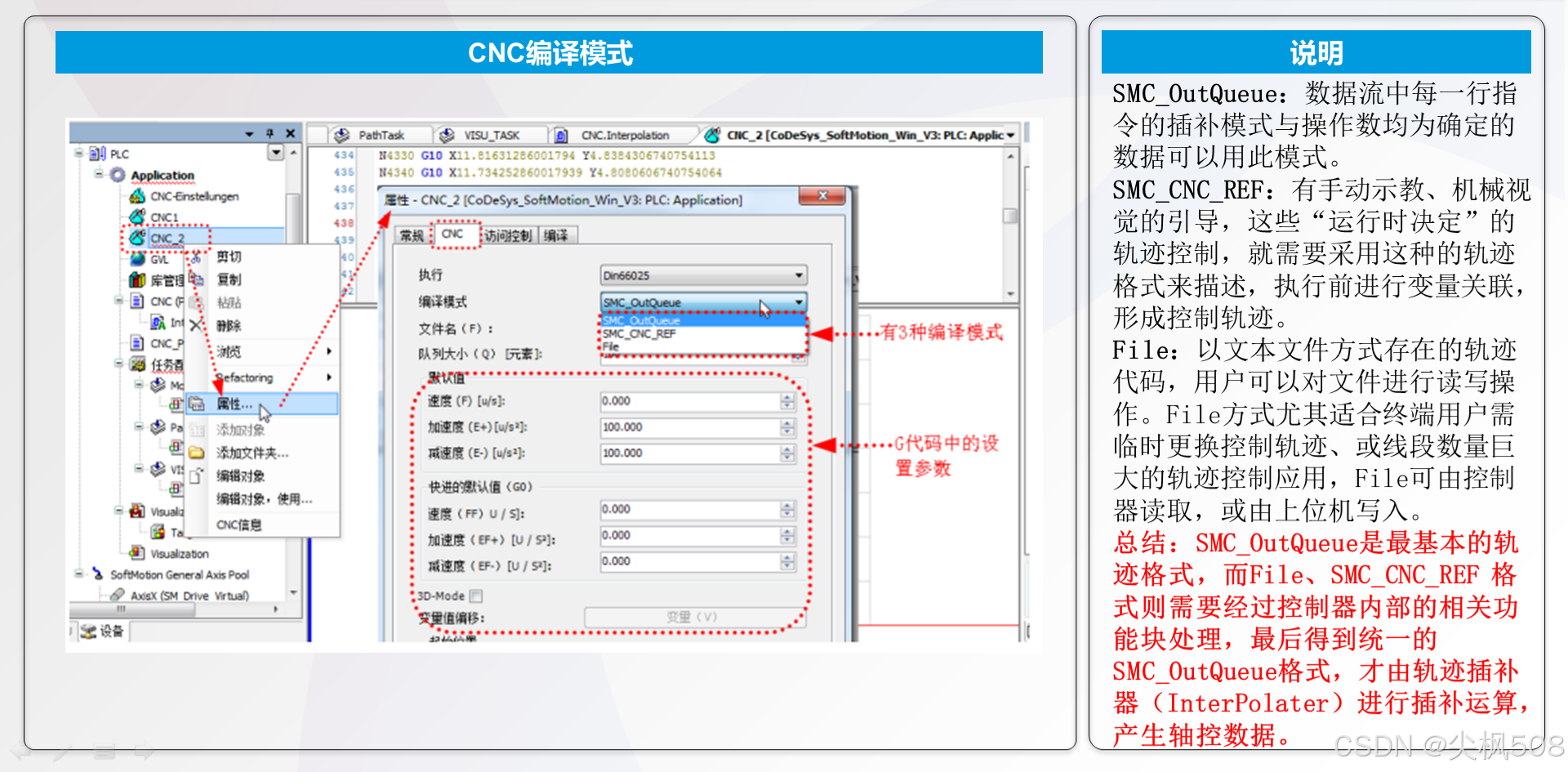

（二）CNC三种编译模式

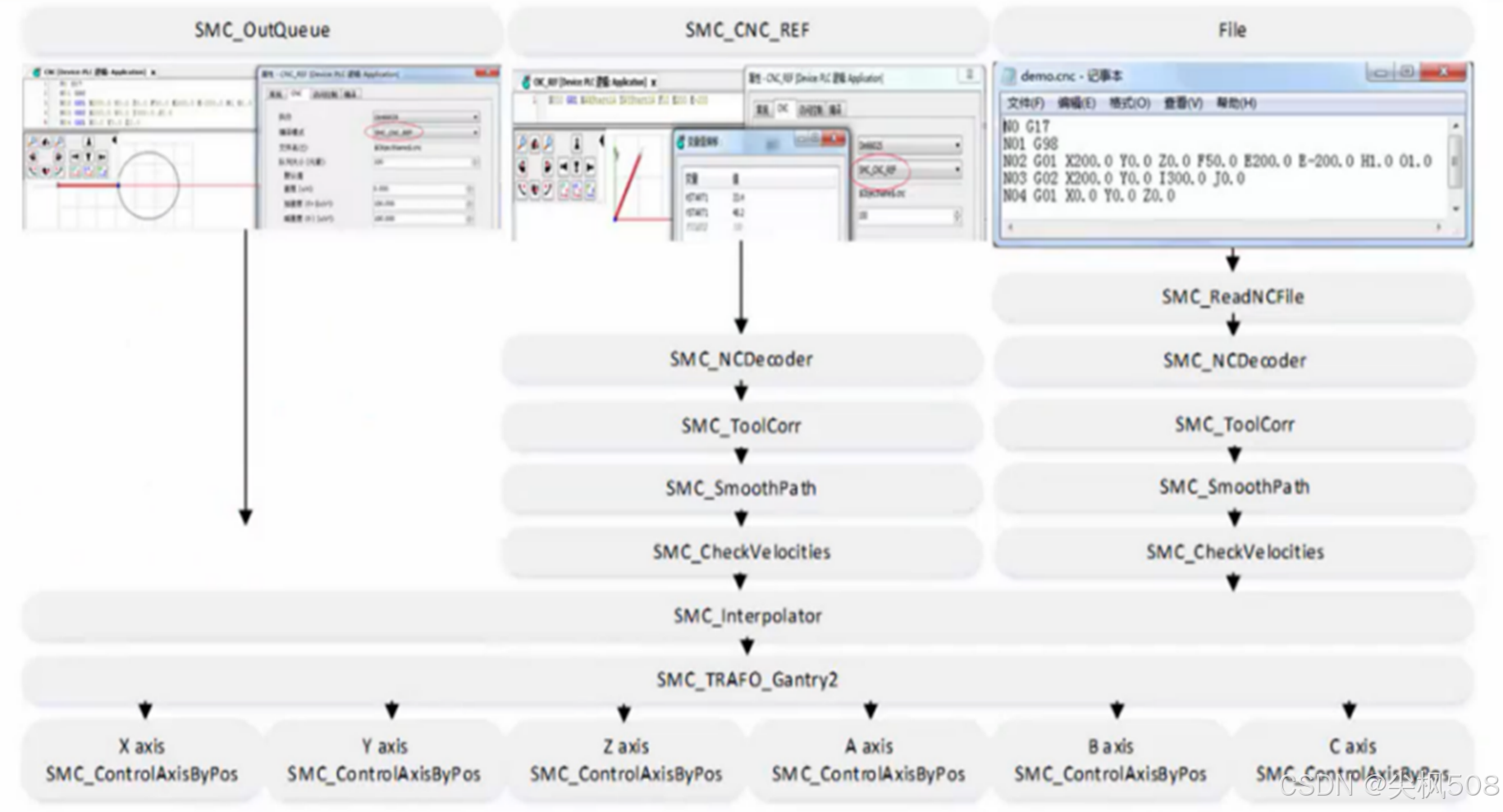

（三）CNC轨迹处理综合流程图

说明：三种轨迹输入方式各有适合的应用设备类型，不同轨迹数据类型，在编译解码时需要使用对应的功能块来处理。

二、CNC程序编写

（一）常见G代码及G代码详细查询

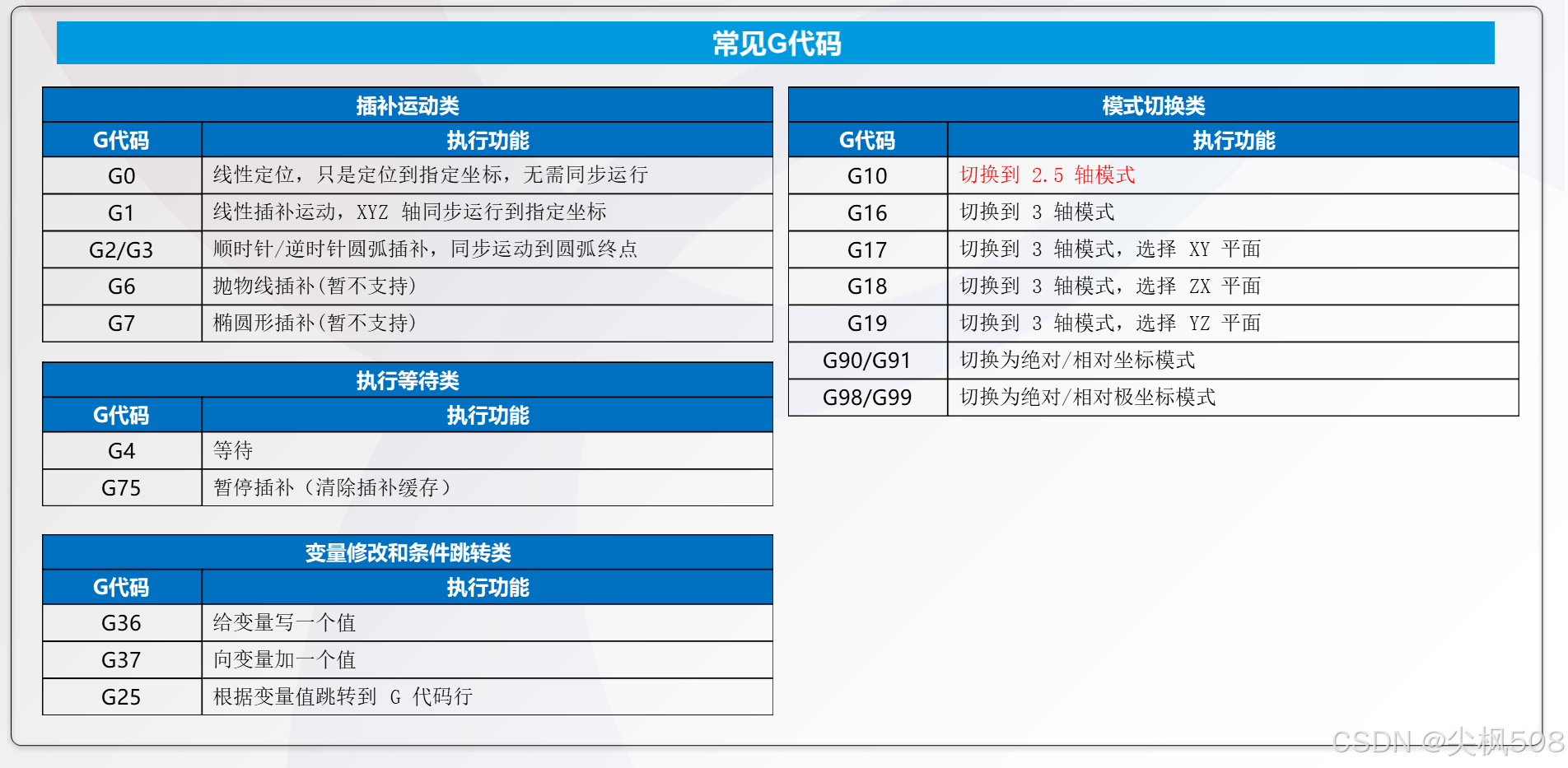

1. 常见G代码

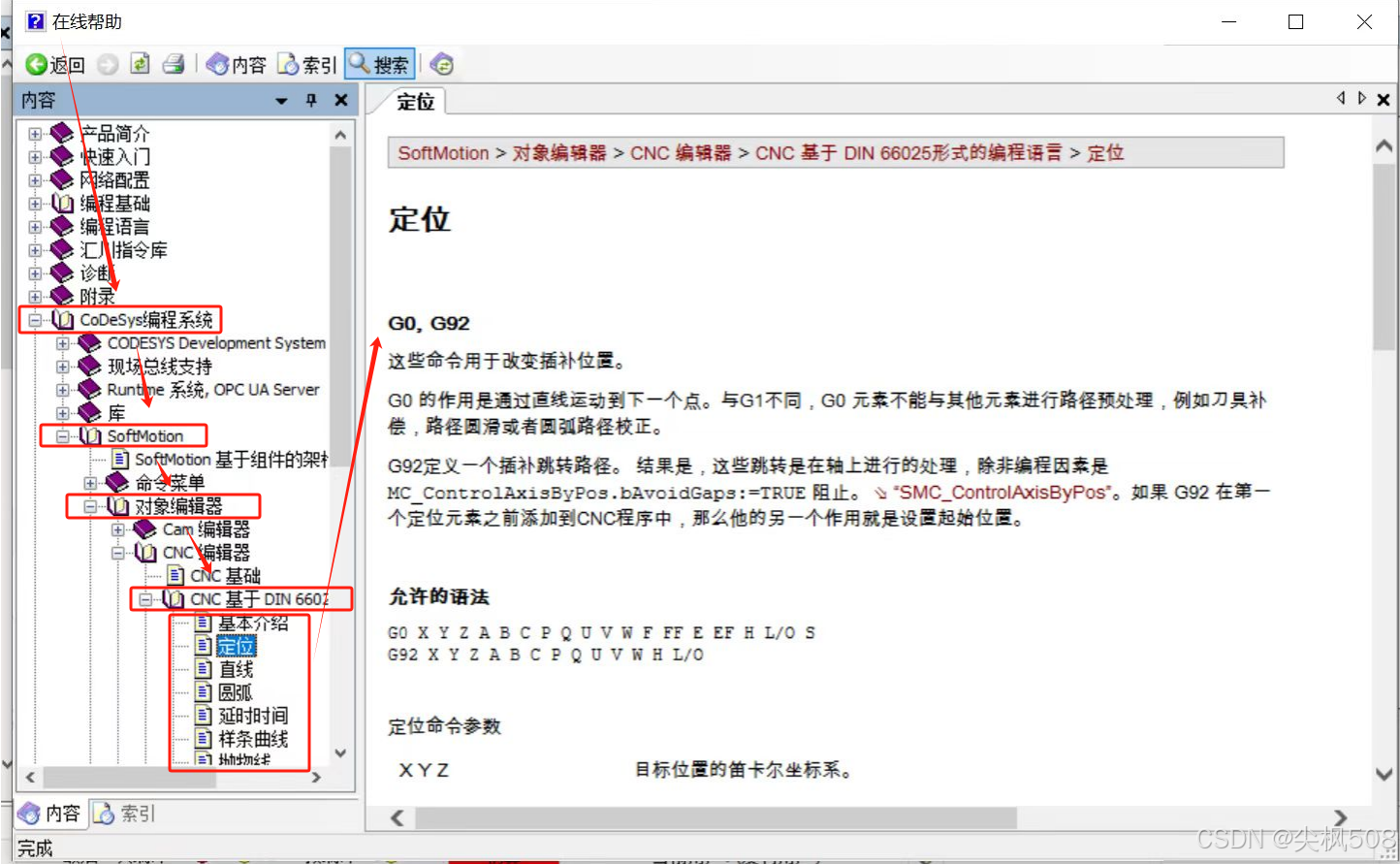

2. G代码详细查询

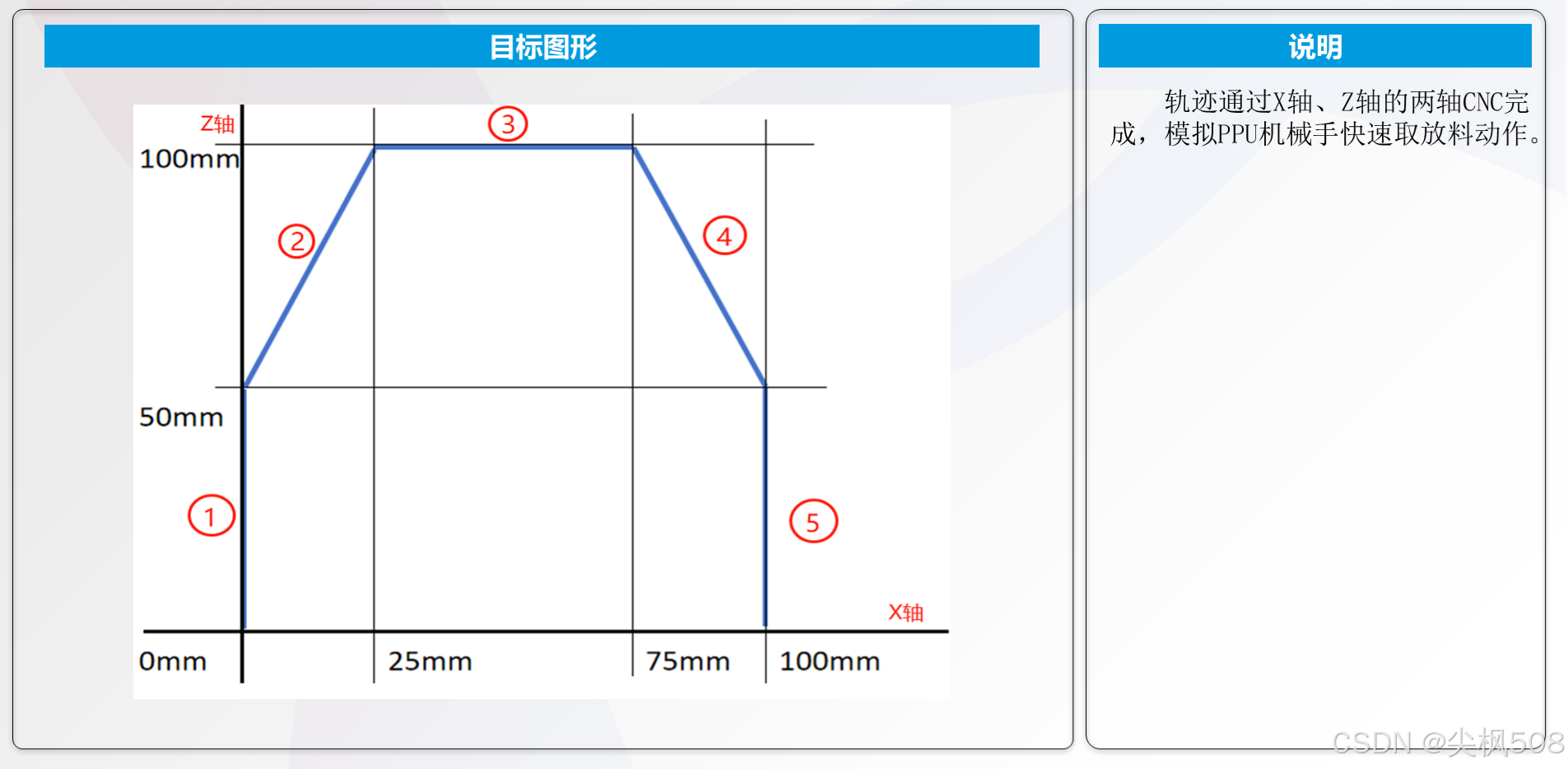

（二）目标图形

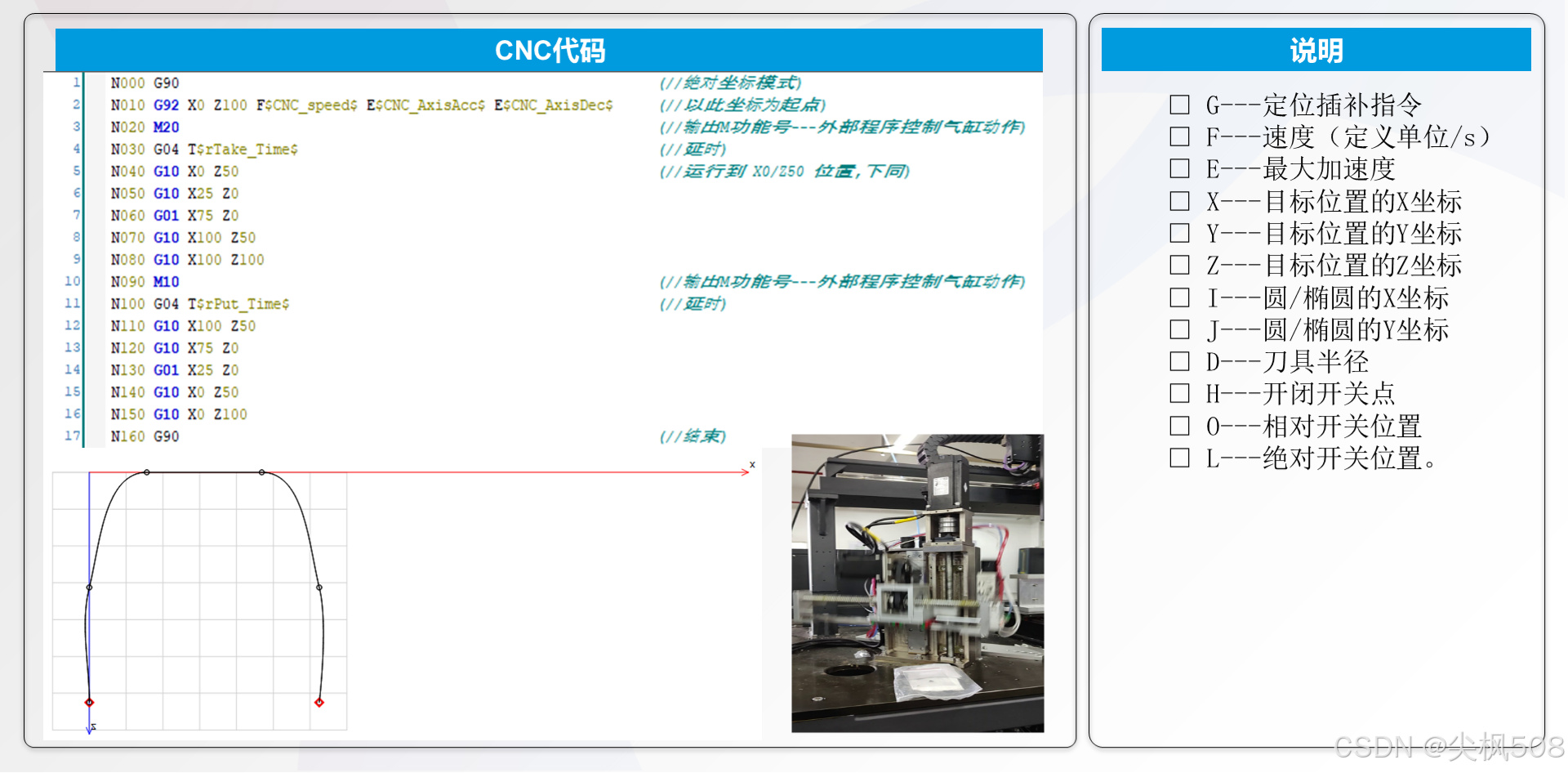

（三）CNC代码

三、PLC程序编写

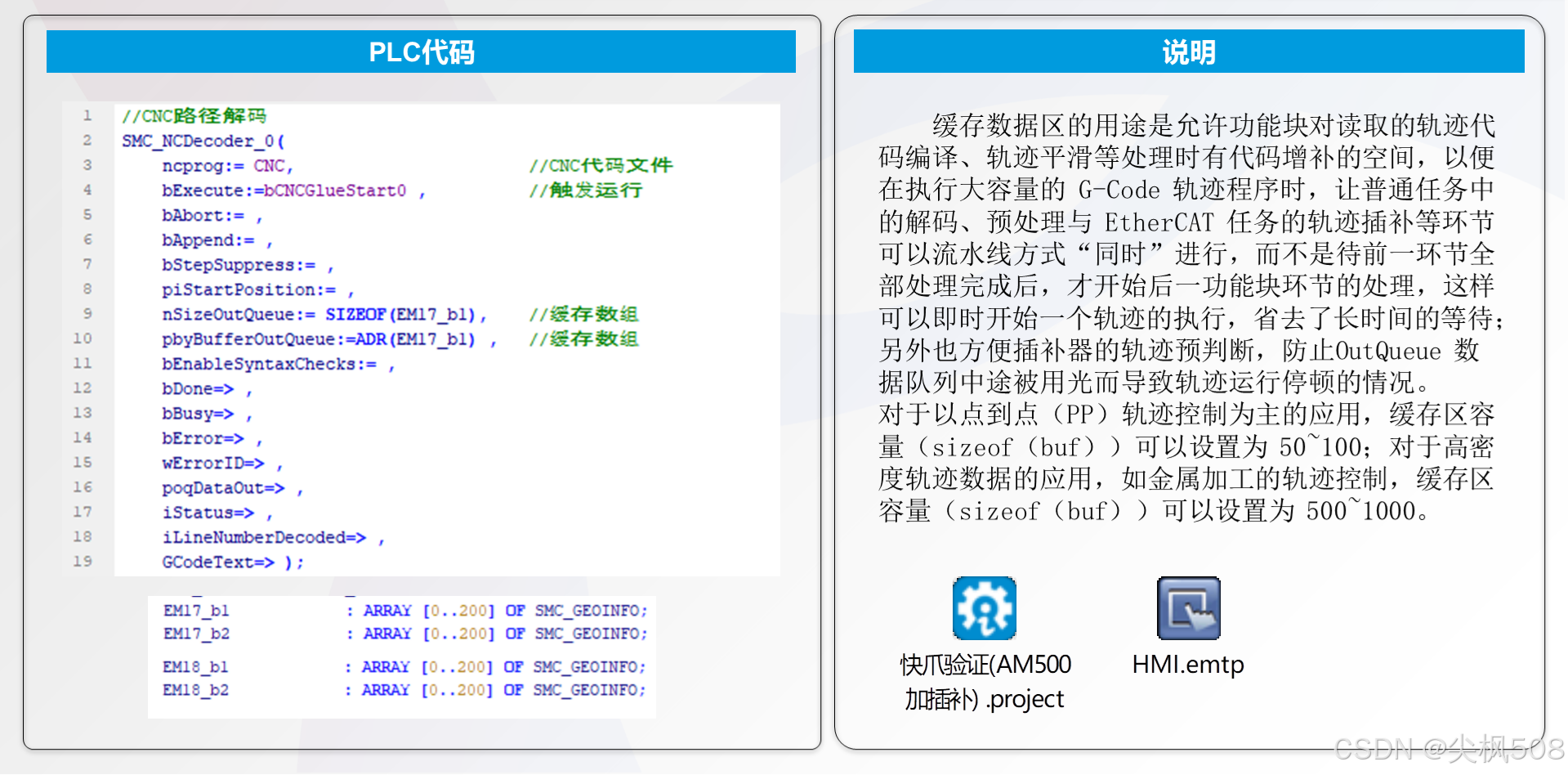

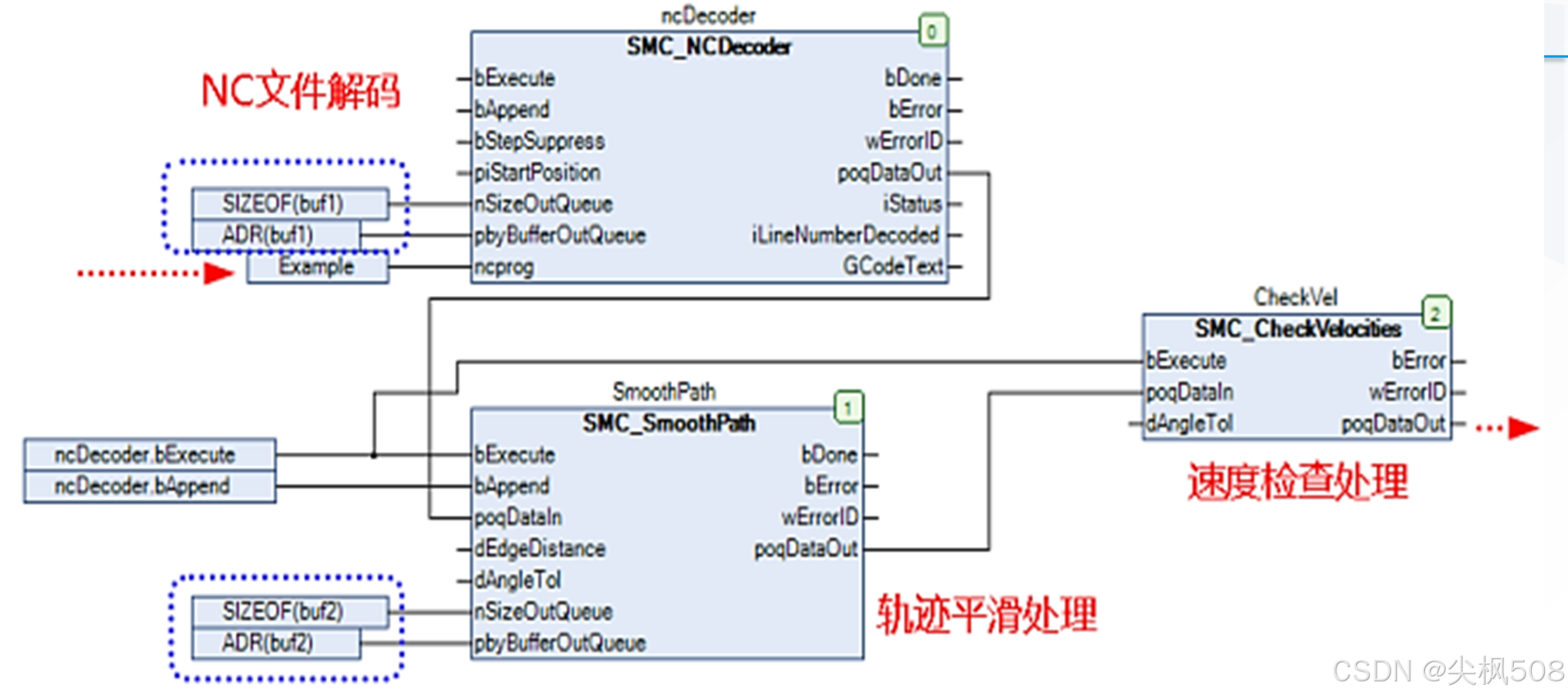

（一）CNC路径解码

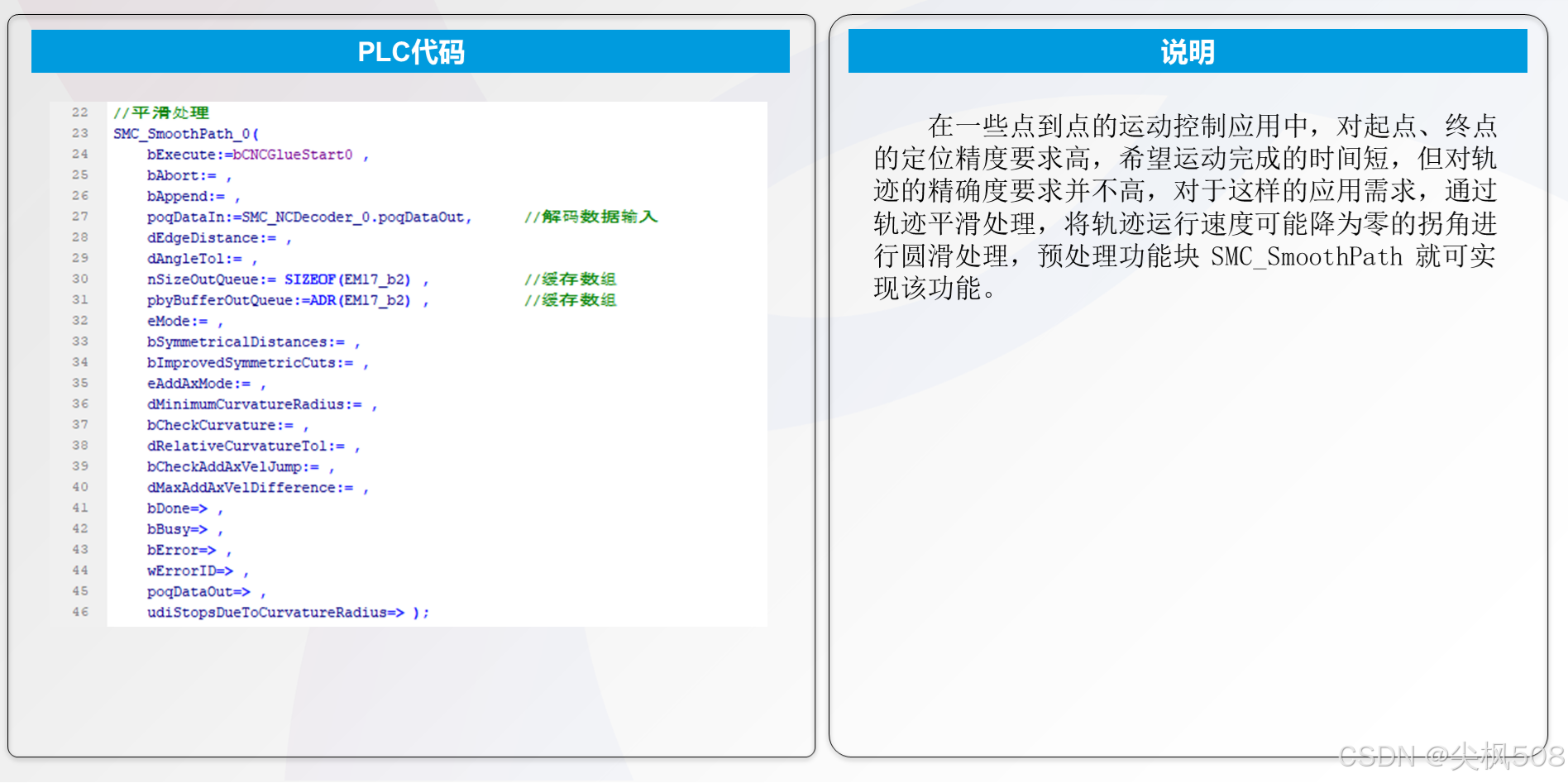

（二）平滑处理

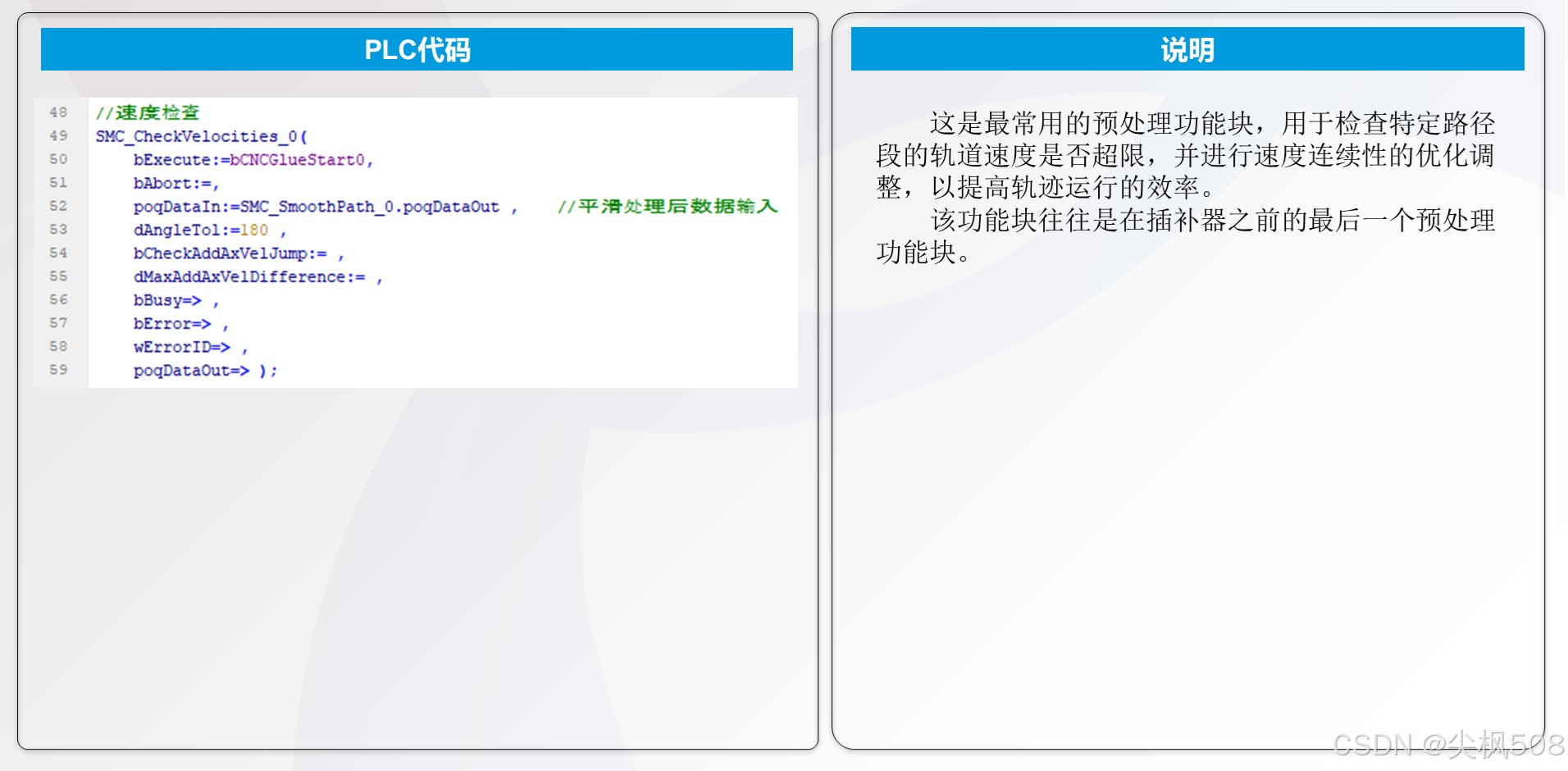

（三）速度检查

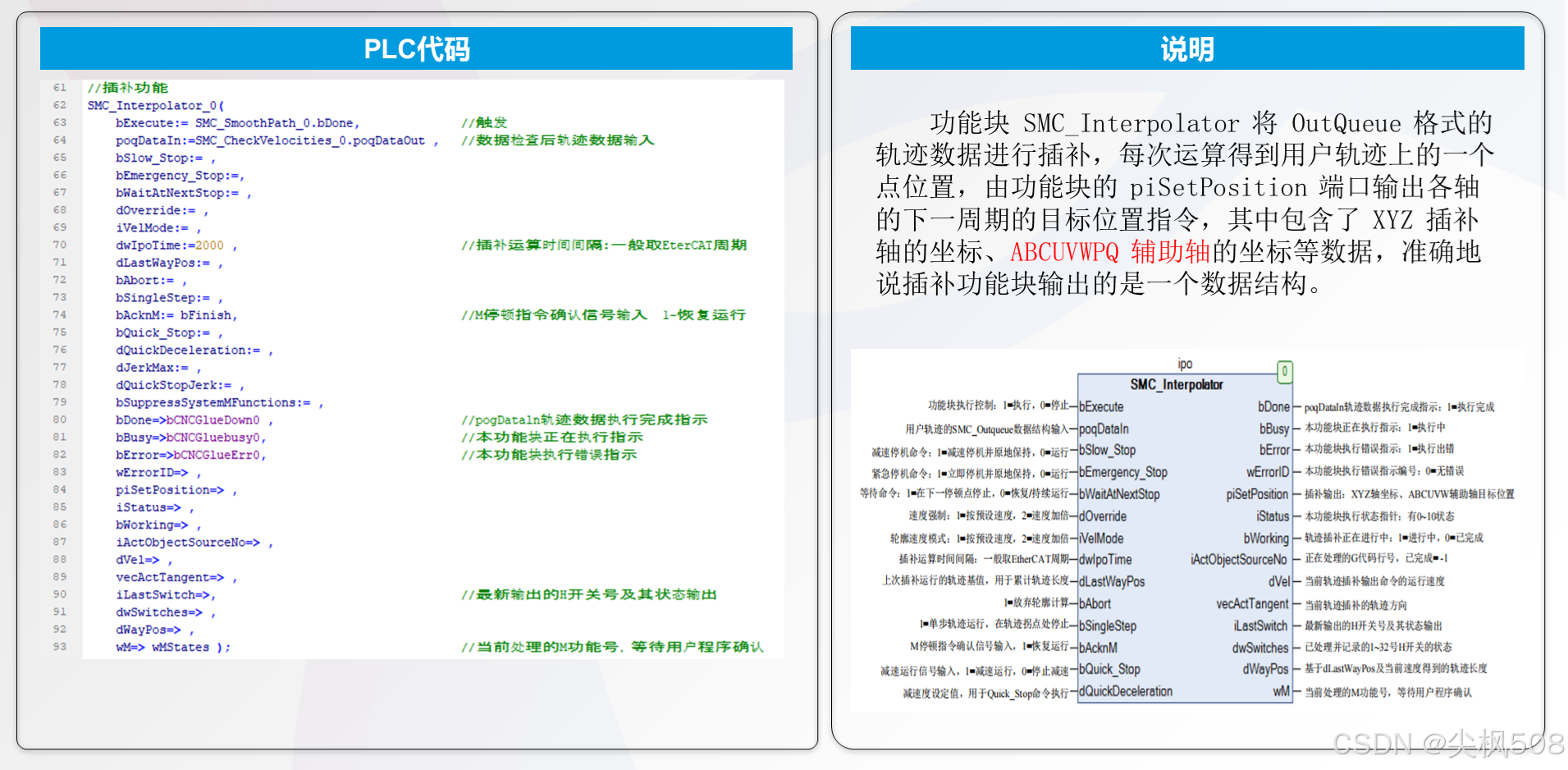

（四）插补运算

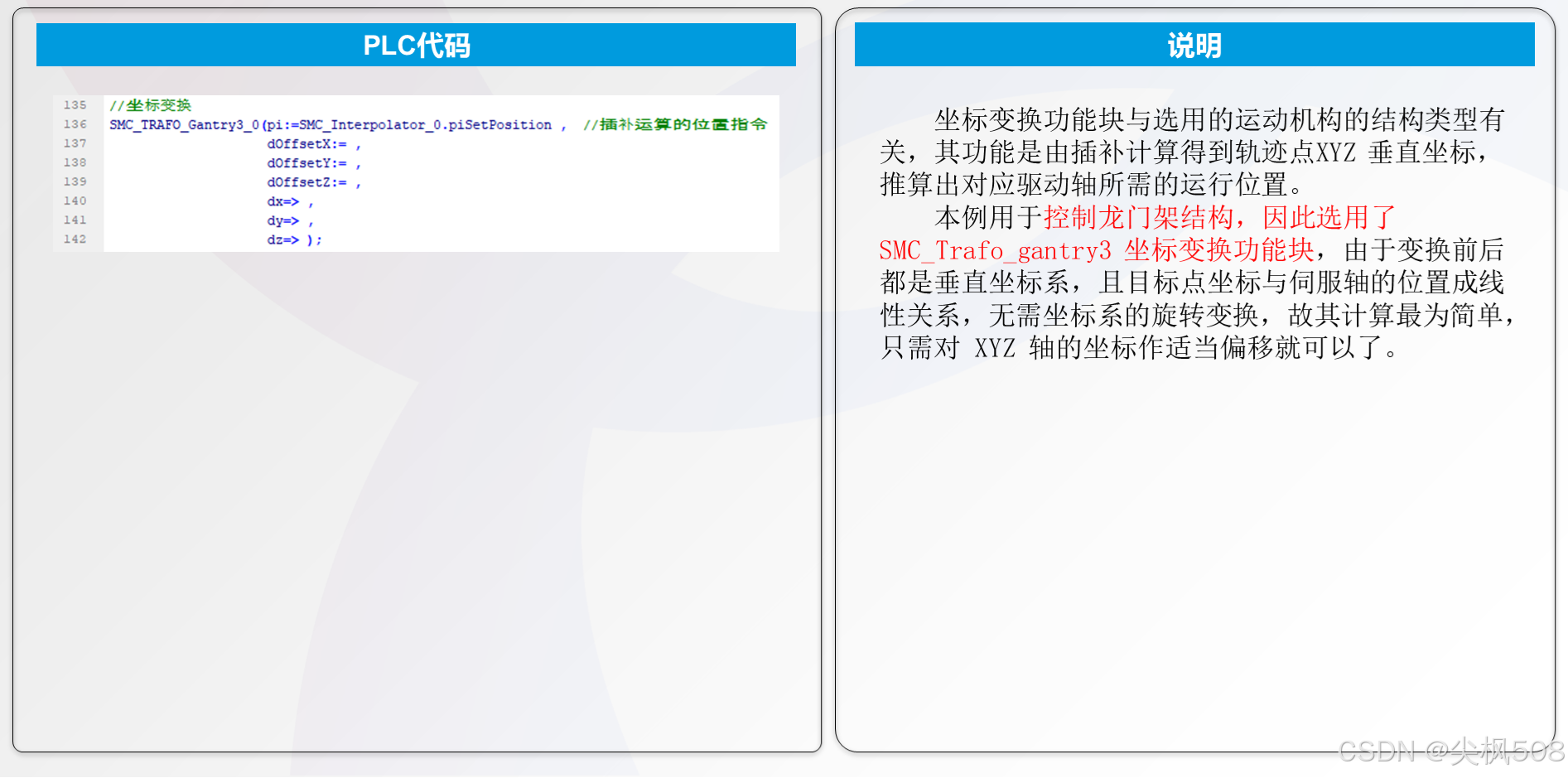

（五）坐标变换

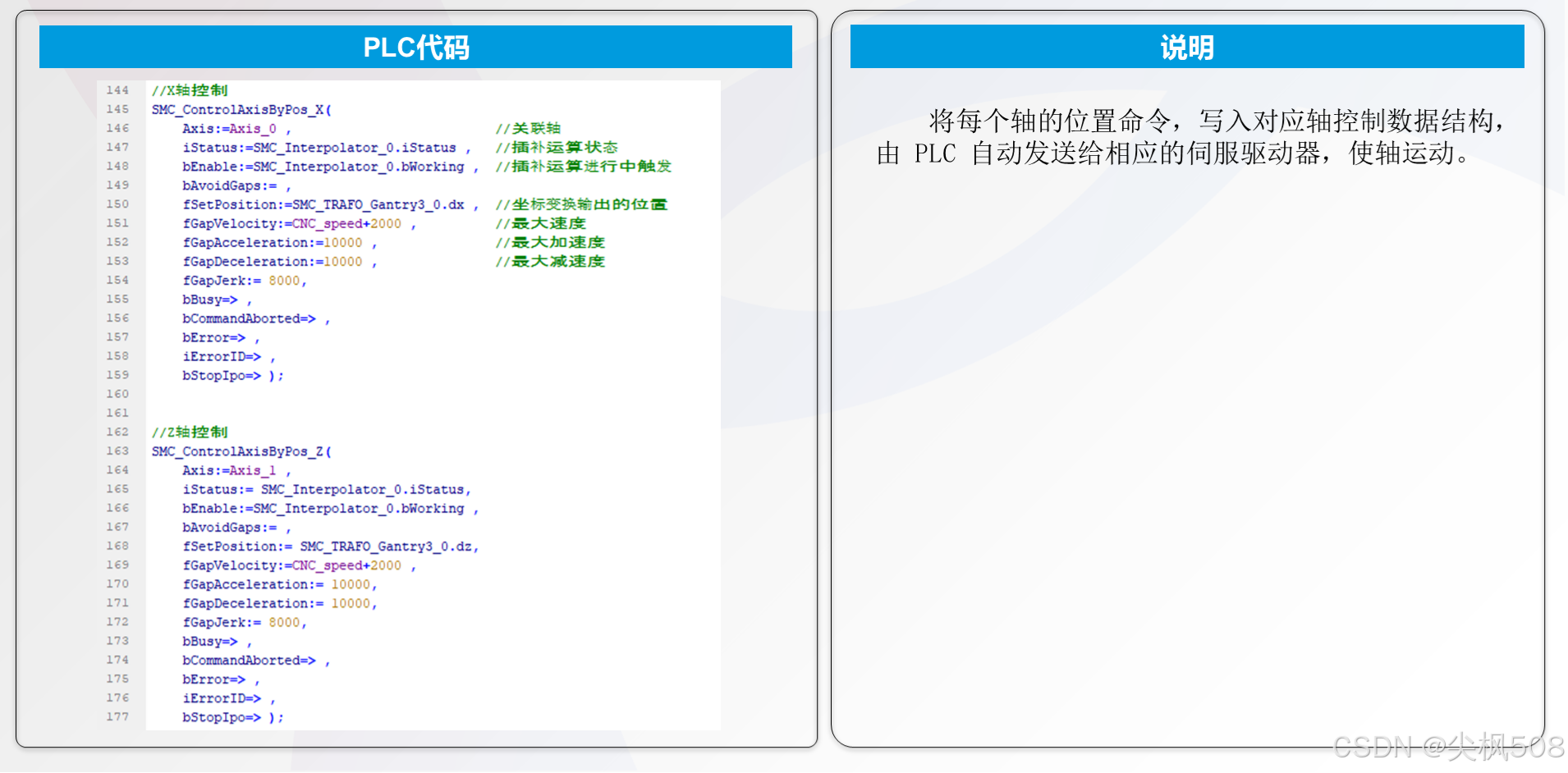

（六）轴位置控制

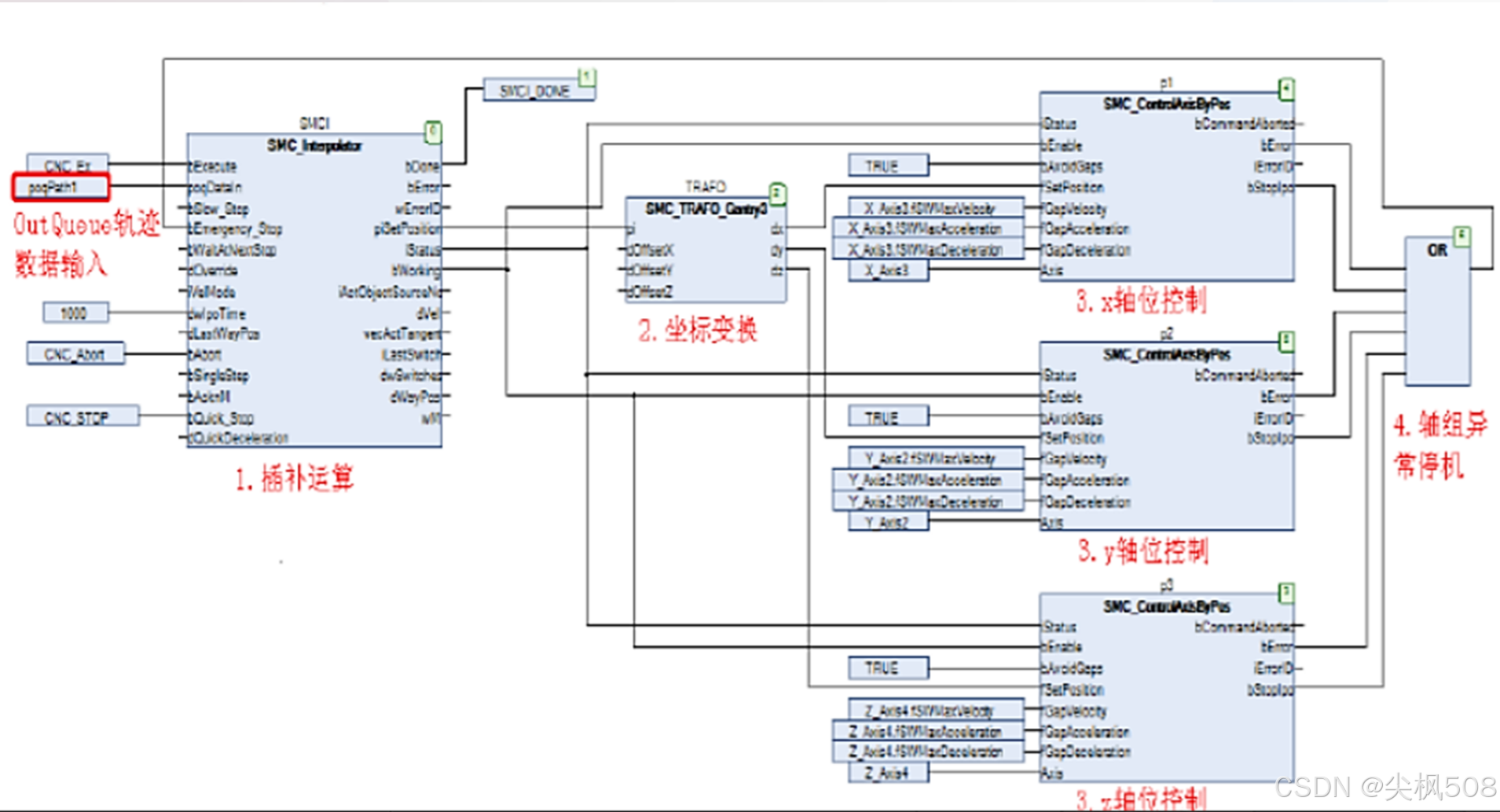

（七）PLC典型程序

（八）文件代码

0. Main task

PROGRAM PLC_PRG
VAR
END_VAR

St1_Auto_POU();

1. St1_CNC_POU

PROGRAM St1_CNC_POU
VAR
	//CNC_REF
	SMC_NCDecoder_0                : SMC_NCDecoder;
	SMC_SmoothPath_0               : SMC_SmoothPath;                 //轨迹平滑处理
	SMC_CheckVelocities_0          : SMC_CheckVelocities;            //轨迹速度检查

	SMC_Interpolator_0             : SMC_Interpolator;
	SMC_TRAFO_Gantry3_0            : SMC_TRAFO_Gantry3;
	SMC_ControlAxisByPos_X         : SMC_ControlAxisByPos;
	SMC_ControlAxisByPos_Z         : SMC_ControlAxisByPos;
	EM17_b1                        : ARRAY [0..200] OF SMC_GEOINFO;
	EM17_b2                        : ARRAY [0..200] OF SMC_GEOINFO;
	wMStates					   : WORD;
	nStepCNC                       : UINT;                           //步数
	bFinish                        : BOOL;                           //气缸动作完成

	SMC_NCDecoder_1                : SMC_NCDecoder;
	SMC_SmoothPath_1               : SMC_SmoothPath;                 //轨迹平滑处理
	SMC_CheckVelocities_1          : SMC_CheckVelocities;            //轨迹速度检查
	EM18_b1                        : ARRAY [0..200] OF SMC_GEOINFO;
	EM18_b2                        : ARRAY [0..200] OF SMC_GEOINFO;


END_VAR
CNC0_ACT();

2. CNC0_ACT();

//CNC路径解码
SMC_NCDecoder_0(
	ncprog:= CNC,
	bExecute:=bCNCGlueStart0 ,
	bAbort:= ,
	bAppend:= ,
	bStepSuppress:= ,
	piStartPosition:= ,
	nSizeOutQueue:= SIZEOF(EM17_b1),
	pbyBufferOutQueue:=ADR(EM17_b1) ,
	bEnableSyntaxChecks:= ,
	bDone=> ,
	bBusy=> ,
	bError=> ,
	wErrorID=> ,
	poqDataOut=> ,
	iStatus=> ,
	iLineNumberDecoded=> ,
	GCodeText=> );


//平滑处理
SMC_SmoothPath_0(
	bExecute:=bCNCGlueStart0 ,
	bAbort:= ,
	bAppend:= ,
	poqDataIn:=SMC_NCDecoder_0.poqDataOut,
	dEdgeDistance:= ,
	dAngleTol:= ,
	nSizeOutQueue:= SIZEOF(EM17_b2) ,
	pbyBufferOutQueue:=ADR(EM17_b2) ,
	eMode:= ,
	bSymmetricalDistances:= ,
	bImprovedSymmetricCuts:= ,
	eAddAxMode:= ,
	dMinimumCurvatureRadius:= ,
	bCheckCurvature:= ,
	dRelativeCurvatureTol:= ,
	bCheckAddAxVelJump:= ,
	dMaxAddAxVelDifference:= ,
	bDone=> ,
	bBusy=> ,
	bError=> ,
	wErrorID=> ,
	poqDataOut=> ,
	udiStopsDueToCurvatureRadius=> );

//速度检查
SMC_CheckVelocities_0(
	bExecute:=bCNCGlueStart0,
	bAbort:=,
	poqDataIn:=SMC_SmoothPath_0.poqDataOut ,
	dAngleTol:=180 ,
	bCheckAddAxVelJump:= ,
	dMaxAddAxVelDifference:= ,
	bBusy=> ,
	bError=> ,
	wErrorID=> ,
	poqDataOut=> );

//插补功能
SMC_Interpolator_0(
	bExecute:= SMC_SmoothPath_0.bDone,
	poqDataIn:=SMC_CheckVelocities_0.poqDataOut ,
	bSlow_Stop:= ,
	bEmergency_Stop:=,
	bWaitAtNextStop:= ,
	dOverride:= ,
	iVelMode:= ,
	dwIpoTime:=2000 ,
	dLastWayPos:= ,
	bAbort:= ,
	bSingleStep:= ,
	bAcknM:= bFinish,
	bQuick_Stop:= ,
	dQuickDeceleration:= ,
	dJerkMax:= ,
	dQuickStopJerk:= ,
	bSuppressSystemMFunctions:= ,
	bDone=>bCNCGlueDown0 ,
	bBusy=>bCNCGluebusy0,
	bError=>bCNCGlueErr0<
