打开CANoe/CANalyzer,在菜单栏中,依次打开Hardware -- > Vector I/O;

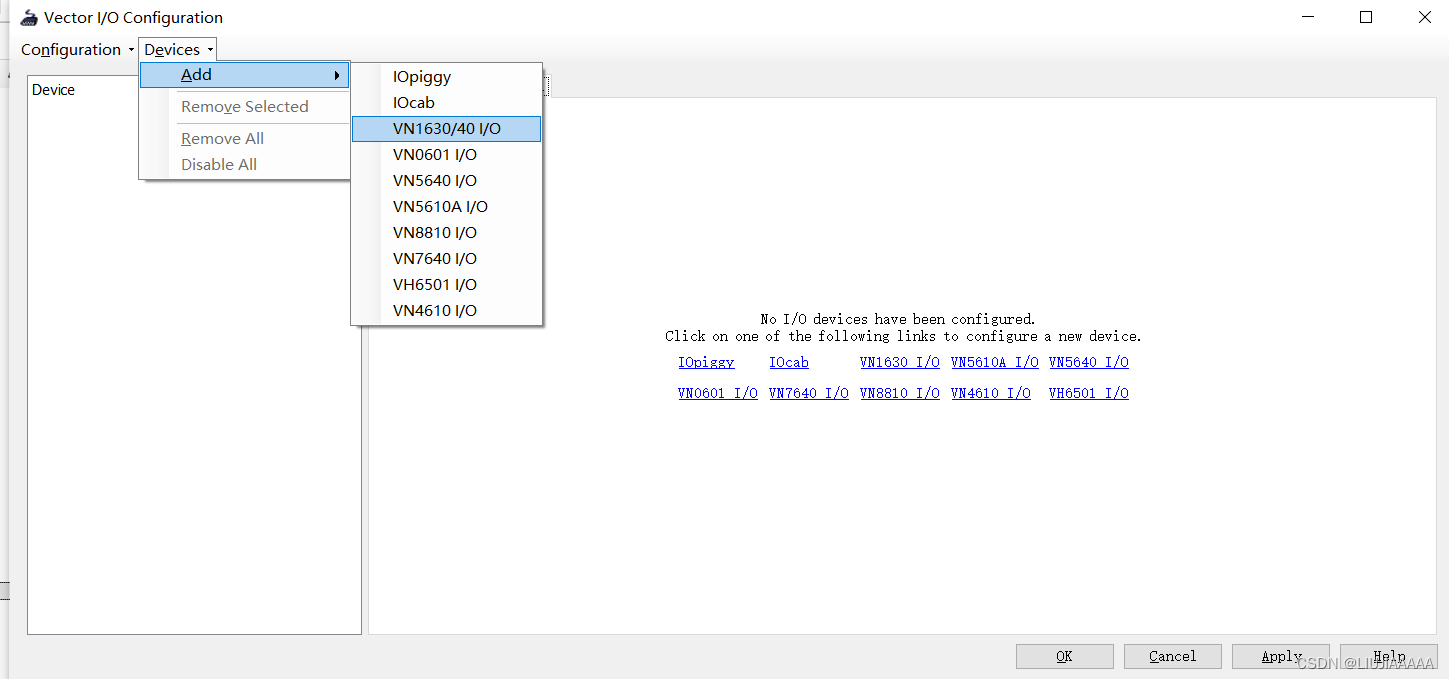

弹出Vector I/O Configuration对话框,依次选择Devices -- > Add -- > VN1630/40 I/O;

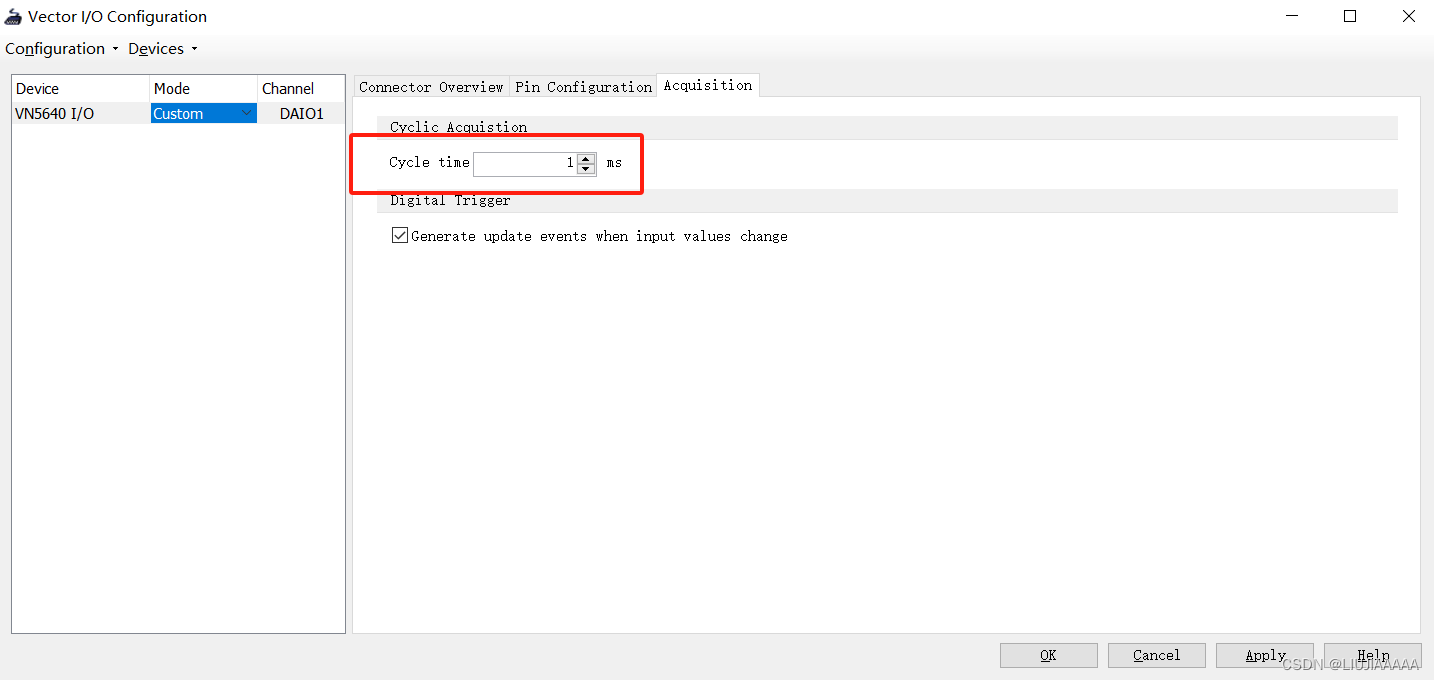

在Acquisition子页中,设置Analog input,Digital input 0/1,Digital output的采样时间(该时间,也是对应System Variables系统变量在Trace和Graphics窗口中的刷新时间),最小1ms。完成Vector I/O Configuration的配置,单击Apply和OK;

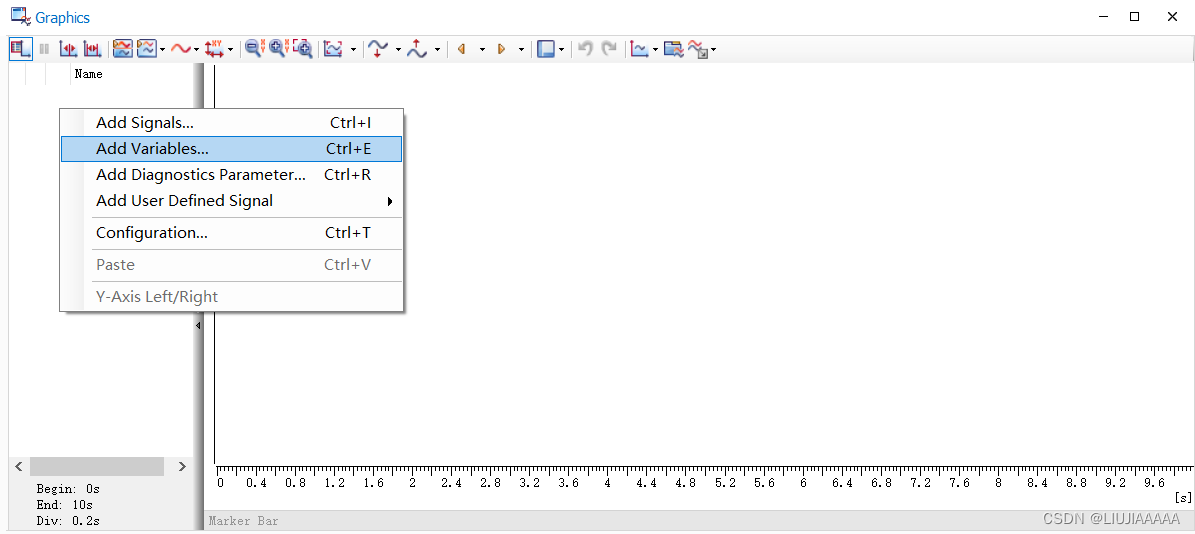

在Graphics窗口的空白处,鼠标右键,在其上下文中,选择Add Variables

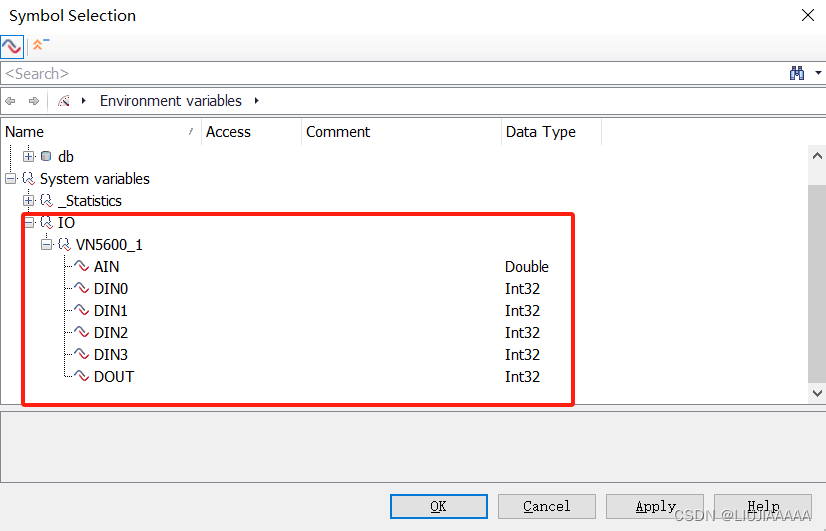

在弹出的Symbol Selection对话框中,选中Vector I/O提供的系统变量:AIN,DIN ,DOUT;
单击CANoe/CANalyzer左上角的闪电按钮,进行启动。

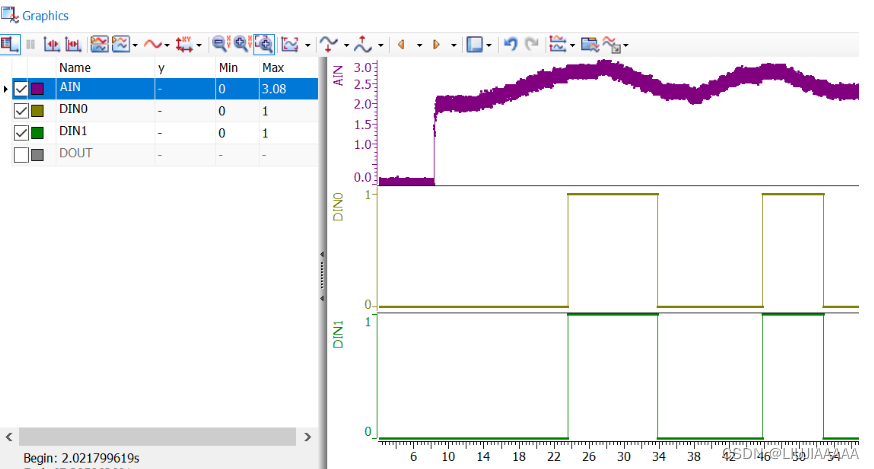

启动/关闭12V直流稳压电源,你可以通过Graphics窗口中的AIN信号,看到12V电压的变化。
