简单地说，开关电源需要缓启动的目的在于限制刚上电时的冲击电流。

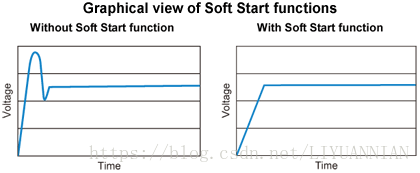

图1 缓启动和非缓启动的波形对比

以下以DCDC芯片TPS54620为例对缓启动时间进行仿真。

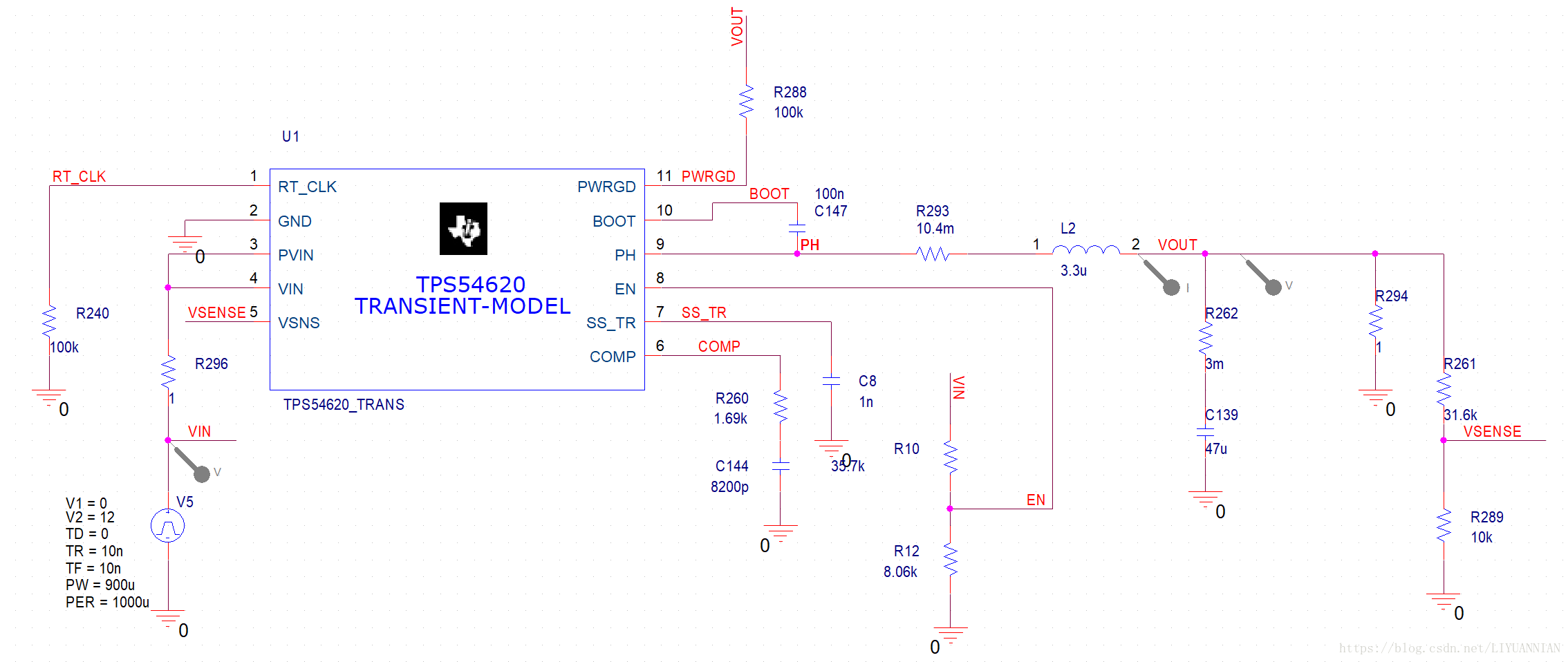

图2 TPS54620缓启动的仿真电路

缓启动时间Tss(ms) = 1(nF)*0.8(V)/2.3(uA) = 347.8us。

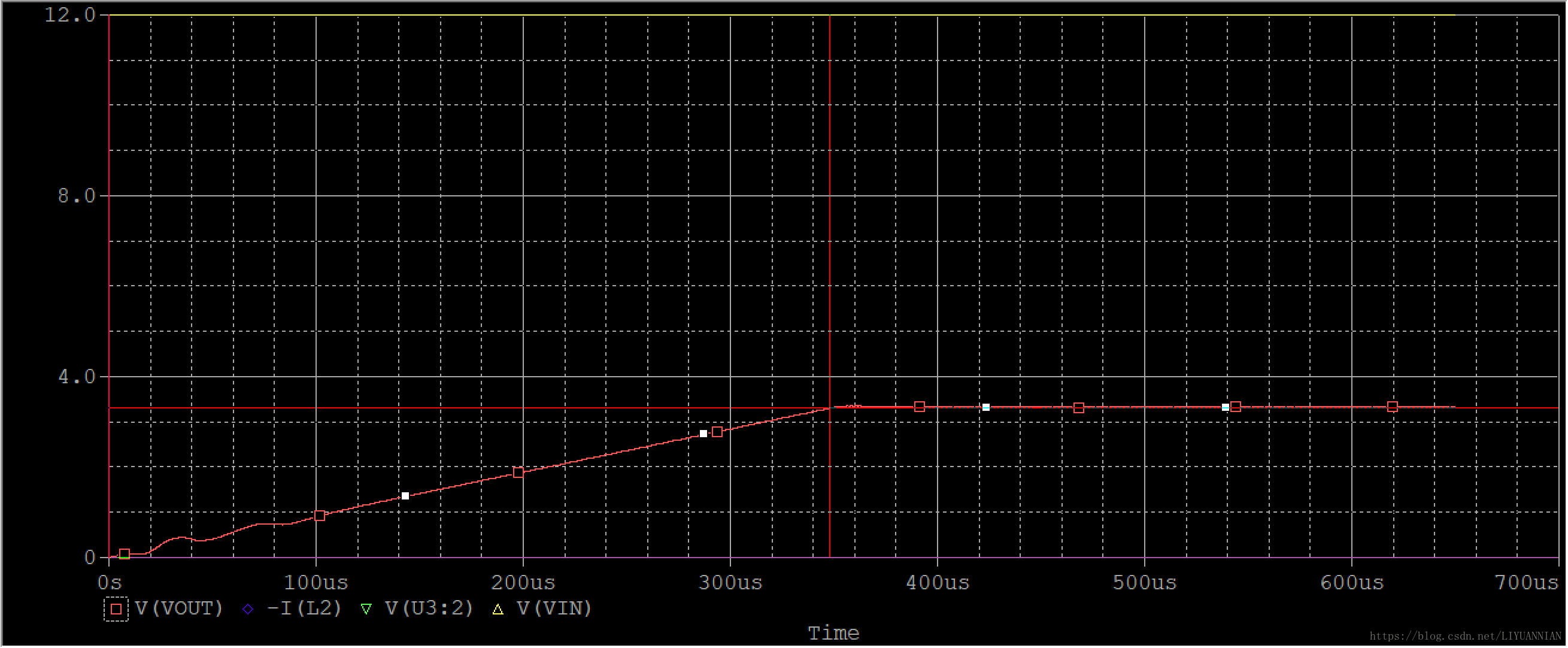

图3 TPS54620缓启动的仿真结果

上图中，12V在0时刻供电，暗红色竖线部分的时间就是347.8us，此时的输出电压V(VOUT) = 3.3V，在0us~347.8us的时间段开关电源的输出电压V(VOUT)逐渐上升至3.3V。
