最近在做EEPROM数据存储，芯片型号为M95M02，但是第一关就卡住了：无论怎样写数据，始终无法读出数据，SO低电平巍然不动，中途读出过几次0xFF，但是后来又无法读数据了，情景也无法复现，猜测应该是没有成功写入该地址数据，但读出了出厂设置的地址，即0xFF。

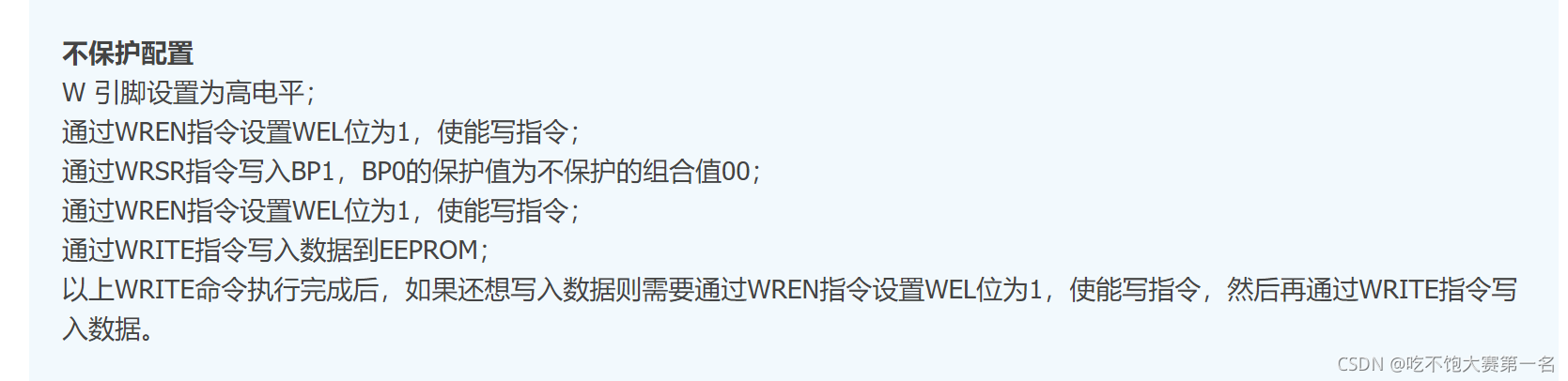

题主怀疑是想要写的地址被保护了，至于为什么保护了，可能是出厂配置？也可能是自己不小心写过？总之疯狂百度，发现了一篇帖子M95xxx EEPROM写保护 配置讲的比较详细，参考了文中不保护配置的步骤
在这里插入图片描述

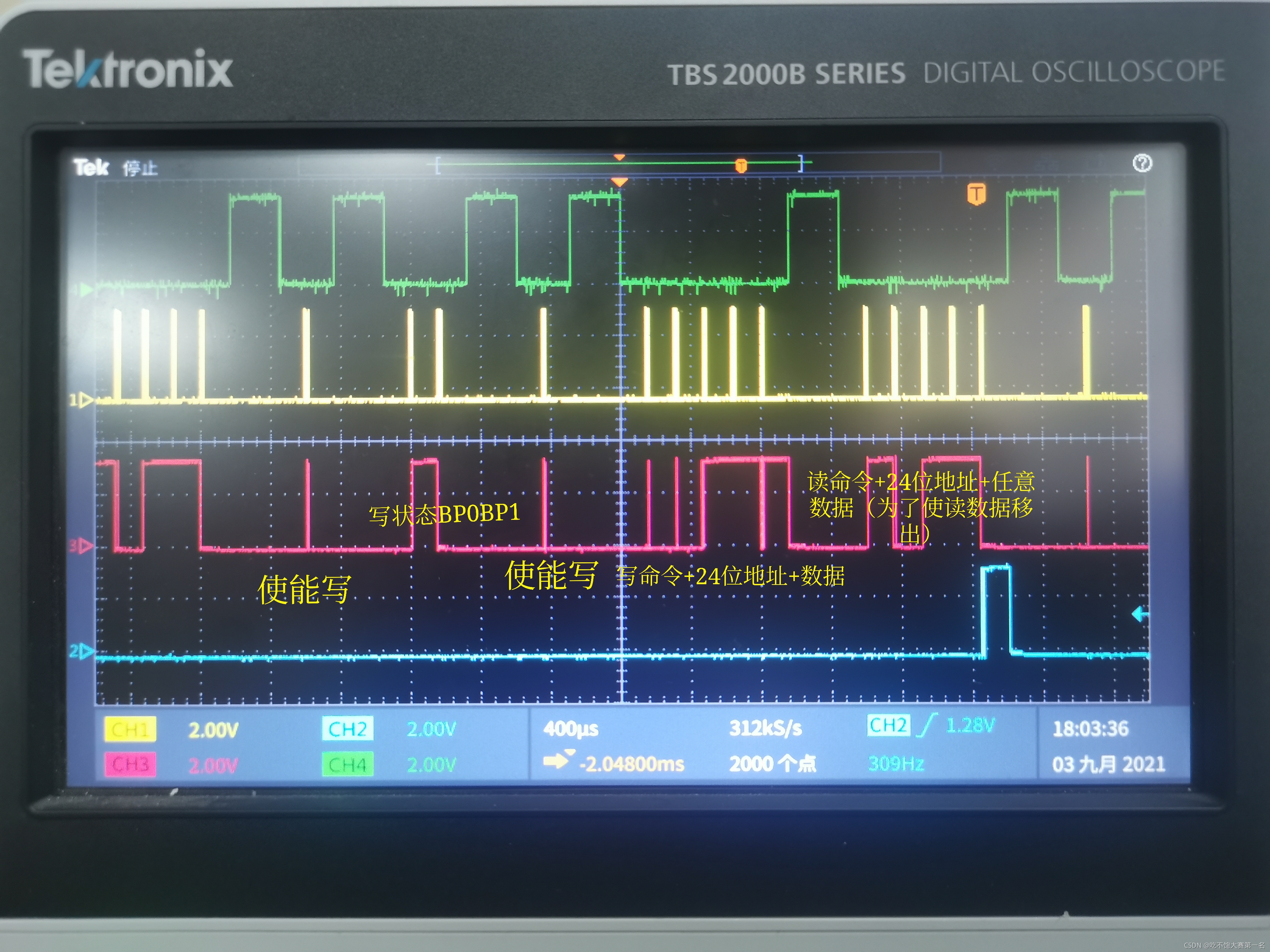

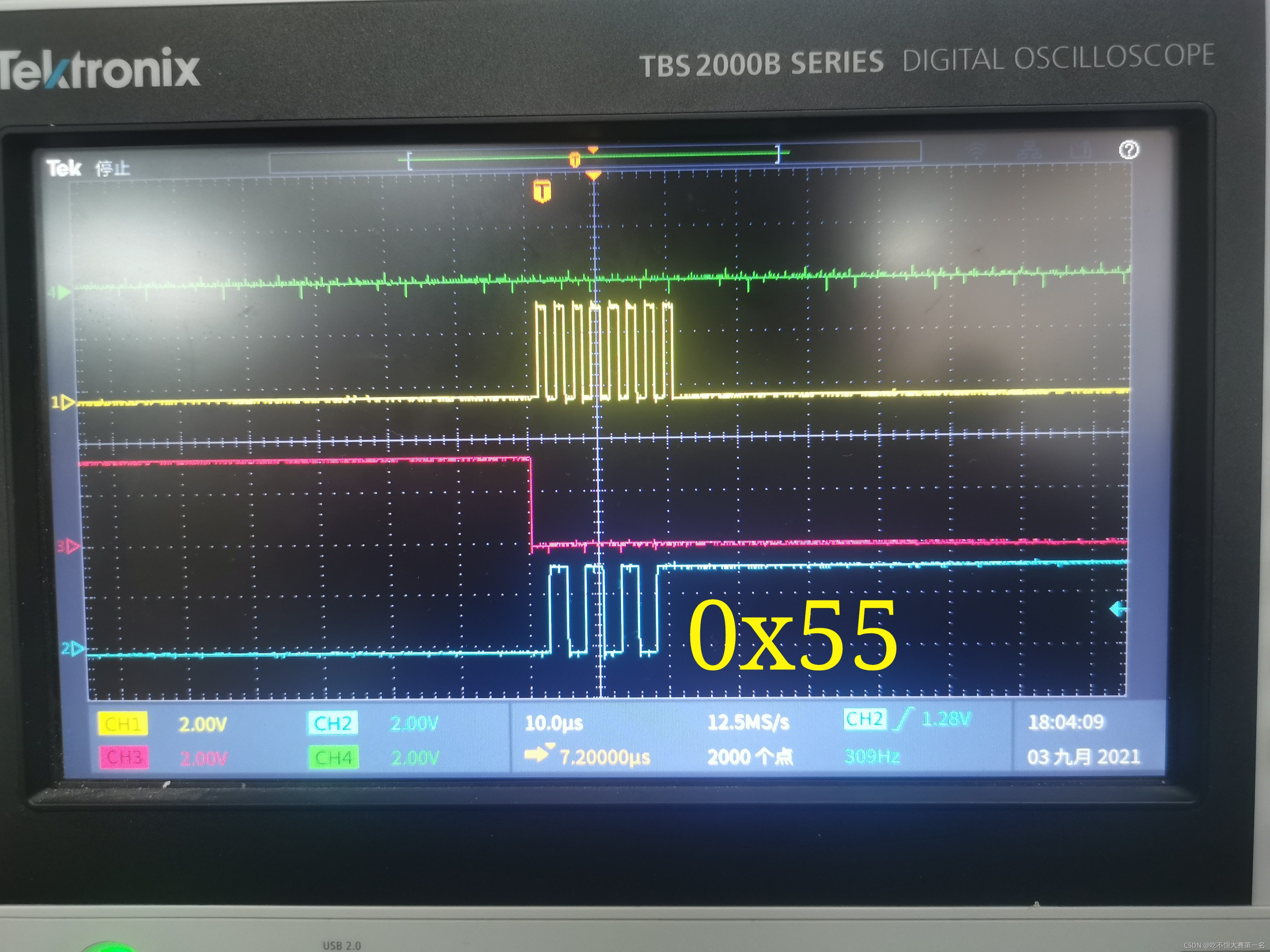

然后就正常输出了，纪念一下
在这里插入图片描述
在这里插入图片描述
