modelsim编写do文件常用命令记录

1.#跟着的内容代表注释

#代表注释

2.quit -sim：退出当前仿真工程

quit -sim

3.main clear：清除modelsim的命令行的内容

.main clear

4.vlib ./lib:vlib为modelsim创建文件夹命令，./表示do文件所在的当前文件夹路径,lib为新建文件夹的名称。该命令将在do文件所在文件夹中新建一个名为lib的文件夹。

vlib ./lib

vlib ./lib/work：在lib文件夹下再新建一个work的文件夹

vlib ./lib/work

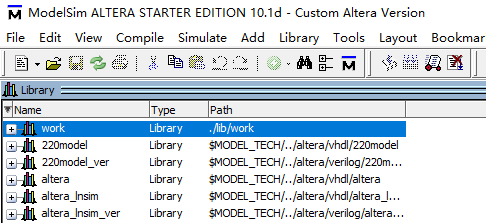

5.vmap work ./lib/work：vmap是Modelsim映射命令，前面一个work是vlib命令所创建的物理文件夹名（此文件夹必须用vlib命令事先定义好，才能被引用），后面一个work表示在Modelsim的Library窗口中创建了一个名为work的库文件夹。此命令输入后，将在Modelsim的Library窗口中创建了一个名为work的库文件夹（逻辑目录），并映射到对应的物理目录，即vlib命令创建好的名为work的文件夹。如下图所示。

vmap work ./lib/work

6.vlog -work：Modelsim编译verilog命令。此命令编译Verilog源码，将编译得到的结果放到名为work的逻辑库里面。vlog -work如果后面直接跟着.v文件，表示与compile.do文件同一个文件夹路径下。../表示向上翻一个文件夹目录。

vlog -work work ./install_remind_top.v

vlog -work work ../design/abc.v

7.vsim -voptargs=+acc：vsim是Modelsim启动仿真命令。

work.tb_top表示以testbench_top.v文件作为测试脚本进行仿真，work.是固定用法，tb_top是用vlog编译过的测试脚本的文件名。

-voptargs=+acc是固定命令脚本，表示优化部分参数。

vsim -voptargs=+acc work.tb_top

8.add wave tb_top/ex_inst1:添加波形命令，tb_top含义同上，注意ex_inst1为testbench内部的例化名，需要看哪些模块的信号波形就添加。例如add wave tb_top/ex_inst2意为添加tb_top文件内ex_inst2例化模块的信号波形。

add wave tb_top/ex_inst1

*是通配符，匹配所有信号

add wave tb_top/*

9.run 10us：设置modelsim仿真运行时间，根据需要自由设定。

run 10us

一个完整的do文件例子如下,将该do文件命名为run。

#代表注释
#退出当前仿真工程
quit -sim
#清除modelsim的命令行
.main clear

vlib ./lib
vlib ./lib/work
vmap work ./lib/work

vlog -work work ./module1.v
vlog -work work ./module2.v
vlog -work work ./tb_top.v

vsim -voptargs=+acc work.tb_top

add wave tb_top/inst_1
add wave tb_top/inst_2
# *是通配符，匹配所有信号
add wave tb_top/*

run 10us

在modelsim下方的transcript窗口键入do run.do,回车运行即可。
