GD32F450 的电池电压ADC采集

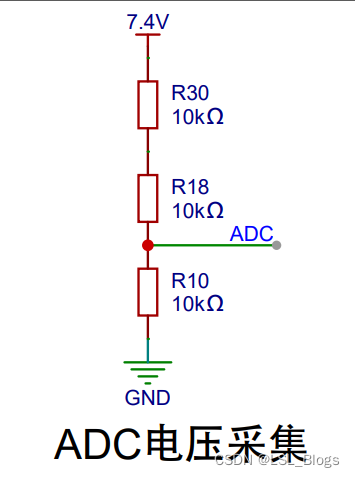

原理图

电压采集原理

ADC获取ADC采样值并转化为电压。串流分压,不同电阻的比值就是电压比值,所以可以计算出最上方的电压值。也可以通过电流计算。

ADC配置

float 	adc_volt;
float 	adc_volt_org;

uint16_t count_adc = 0;
void delay_count()
{
	while(count_adc)
	{
		count_adc--;
	}
	count_adc = 20000;
}

/* ADC的附加功能 优先于普通GPIO  */
static void adc_gpio_init(void)
{
	// PC5 ADC01_IN15
	/* enable the clock */
    rcu_periph_clock_enable(ADCX_RCU);
    /* configure GPIO port 附加功能需要配置为 GPIO_MODE_ANALOG 模拟模式 */
    gpio_mode_set(ADCX_PORT, GPIO_MODE_ANALOG, GPIO_PUPD_NONE,ADCX_PIN);
}

void adc_config(void)
{
	//RCU
	/* enable ADC0 clock */
    rcu_periph_clock_enable(RCU_ADC0);
	/* config ADC clock */
    adc_clock_config(ADC_ADCCK_PCLK2_DIV8);//ADC0 挂载在APB2 100MHz    MAX:40MHz

	/* reset ADC */
	adc_deinit();
	/* configure the ADC  mode */
    adc_sync_mode_config(ADC_SYNC_MODE_INDEPENDENT); // 所有ADC都工作在独立模式

	//采样模式
    /* ADC contineous function disable */
    adc_special_function_config(ADC0, ADC_CONTINUOUS_MODE, DISABLE); // 关闭连续模式
    /* ADC scan mode disable */
    adc_special_function_config(ADC0, ADC_SCAN_MODE, DISABLE); // 关闭扫描模式

	//通常右对齐
	/* ADC data alignment config */
    adc_data_alignment_config(ADC0,ADC_DATAALIGN_RIGHT); // LSB对齐,低位对齐

    /* ADC channel length config */
    adc_channel_length_config(ADC0,ADC_REGULAR_CHANNEL,1U); //  ADC规则通道 长度为1

    /* enable ADC interface */
    adc_enable(ADC0);
    /* wait for ADC stability */
	//vTaskDelay(1);
	delay_count();
    /* ADC calibration and reset calibration */
    adc_calibration_enable(ADC0);  // ADC校准
    /* wait for ADC stability */
    //vTaskDelay(1);
	delay_count();
	/* adc 引脚初始化 */
    adc_gpio_init();
}


/*!
    \brief      ADC channel sample  ADC通道采样
    \param[in]  none
    \param[out] none
    \retval     none
*/
uint16_t adc_channel_sample(void)
{
    /* ADC regular channel config */
    adc_regular_channel_config(ADC0, 0U, ADC_CHANNEL_15 , ADC_SAMPLETIME_15); // 15个采样周期
    /* ADC software trigger enable */
    adc_software_trigger_enable(ADC0, ADC_REGULAR_CHANNEL); // ADC软件触发使能


    /* wait the end of conversion flag */
    while(!adc_flag_get(ADC0, ADC_FLAG_EOC));
    /* clear the end of conversion flag */
    adc_flag_clear(ADC0, ADC_FLAG_EOC);
    /* return regular channel sample value */
    return (adc_regular_data_read(ADC0));
}


void adc_volt_scan(void)
{
	// 采样
	adc_volt_org = adc_channel_sample();

	//转换
	adc_volt_org *= 3300;
	adc_volt_org /= 4095;
	adc_volt_org *= 3;
	adc_volt_org /= 1000;
	adc_volt = adc_volt_org;
}

使用

完成初始化,调用adc_volt_scan函数,然后外部获取adc_volt的数值就是ADC电压值。
